Домашний защитный модуль коллекторных электродвигателей

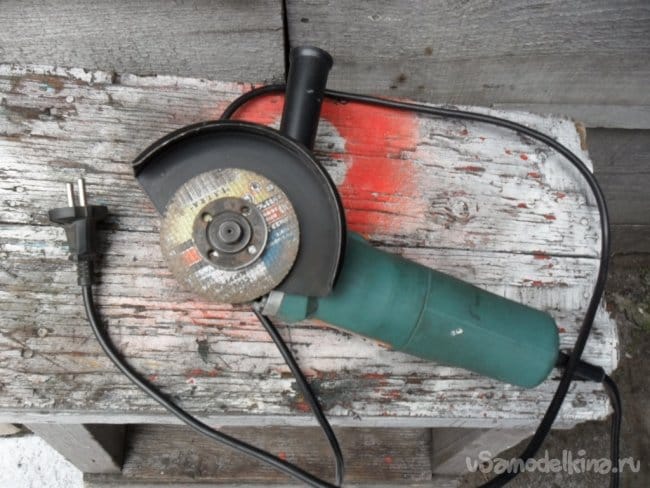

Покупая электроинструмент, мы надеемся на его надежную и продолжительную работу. Такие электроинструменты, как электродрели, шуруповерт и перфоратор снабжены регуляторами набора скорости электродвигателя и это, относительно, дорогие инструменты. Но весьма часто денег на дорогостоящую покупку нет и мы покупаем дешевые модели. Недорогие модели болгарок не имеют регуляторов набора оборотов - только кнопочка включения. Из - за этого болгарки быстро приходят в неисправность, потому как при резком запуске многооборотного коллекторного электродвигателя часто ломаются редукторы и перегорает якорная обмотка.

Собранный мною в домашних условиях защитный модуль коллекторного электродвигателя исключает такие неисправности и оберегает от пагубных последствий:

Большая нагрузка на ось редуктора приводит к инерционному скачку, способствующему к выпаданию электроинструмента из рук.
Большой крутящий момент в период запуска ускоряет изнашивание шестеренок редуктора.

Разрушение отрезного круга при перегрузках.

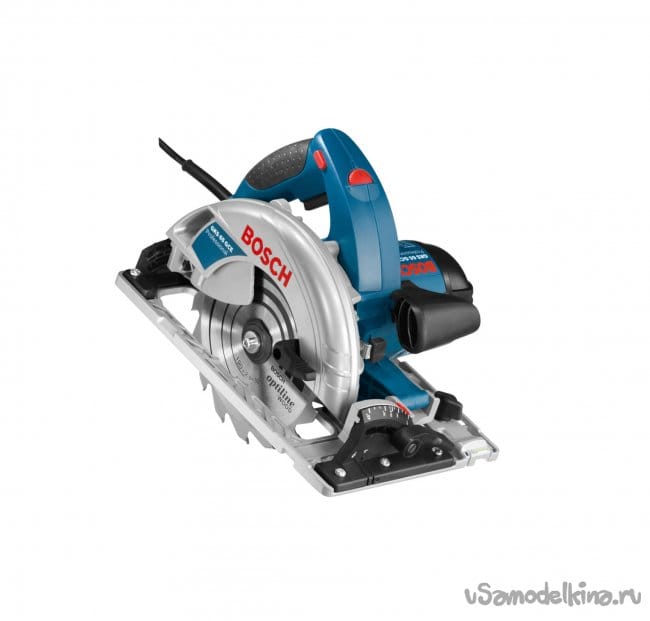

Защитный модуль состоит из двух электронных устройств; блок плавного пуска для УШМ, циркулярок до 2,5 кВт и тиристорный регулятор оборотов коллекторного электродвигателя.
Домашний защитный модуль коллекторных электродвигателей


Первый блок я выписал наложенным платежом на ресурсе myremkomplekt.ru в отделе каталога «Выключатели и кнопки», а второй изготовил по этой схеме:

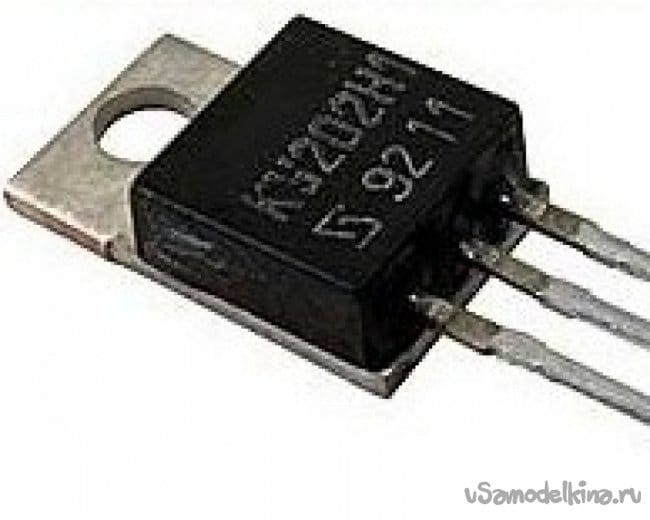

Только тиристор заменил на более мощный, КУ-202 н

Регулятор стал способен выдерживать нагрузки свыше двух киловатт.

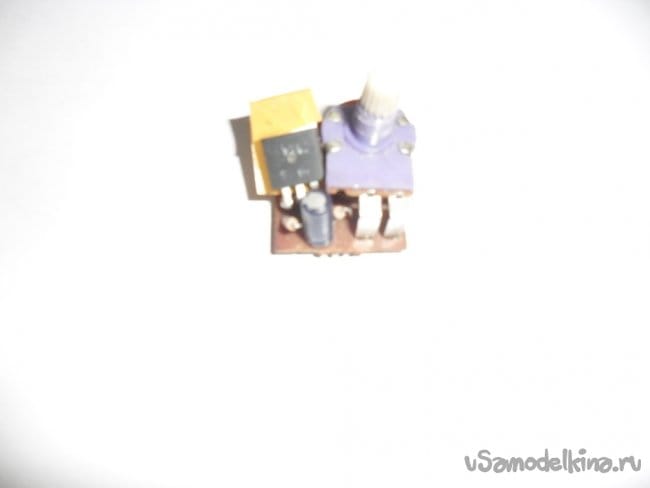

Плату использовал от сгоревшего регулятора китайской настольной лампы.

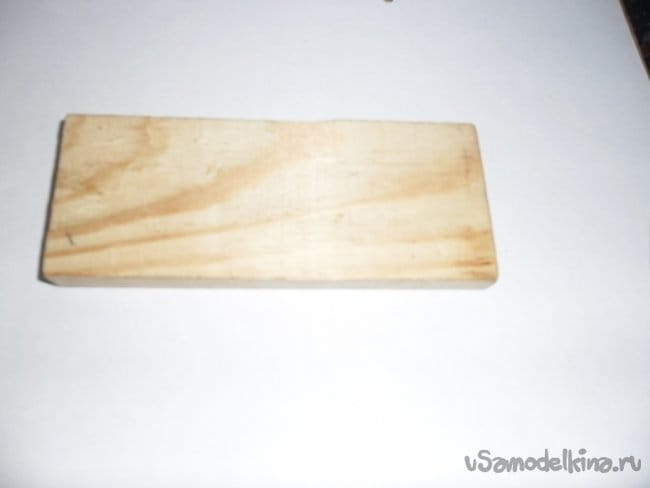

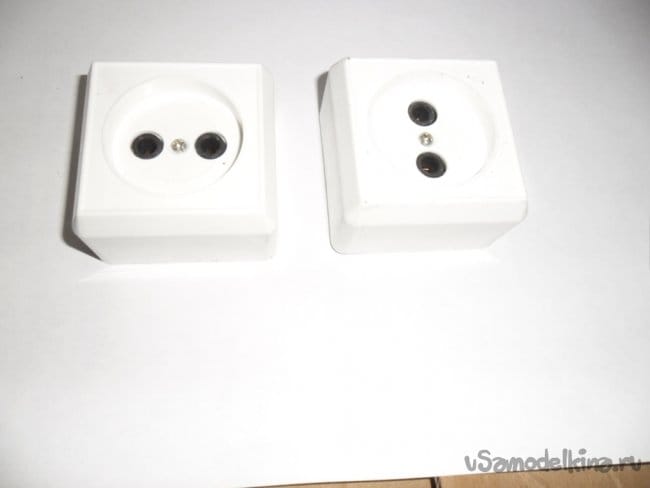

Для завершения конструкции использовал две электрические розетки и подходящую дощечку под основание.


Защитный модуль разместил в корпусах этих розеток.

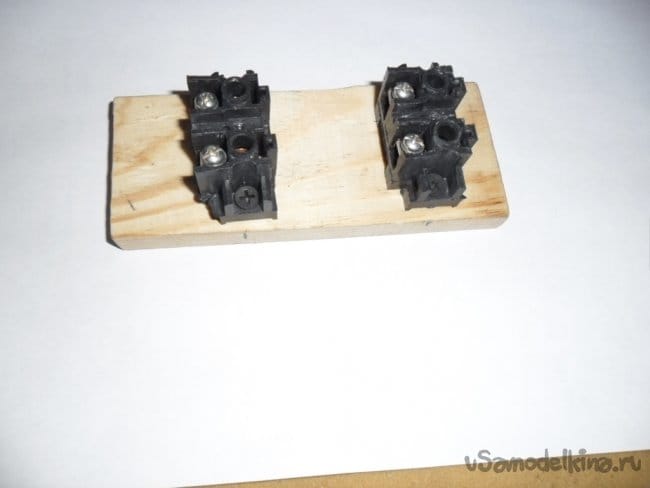

Розетки шурупами закрепил на деревянном основании.

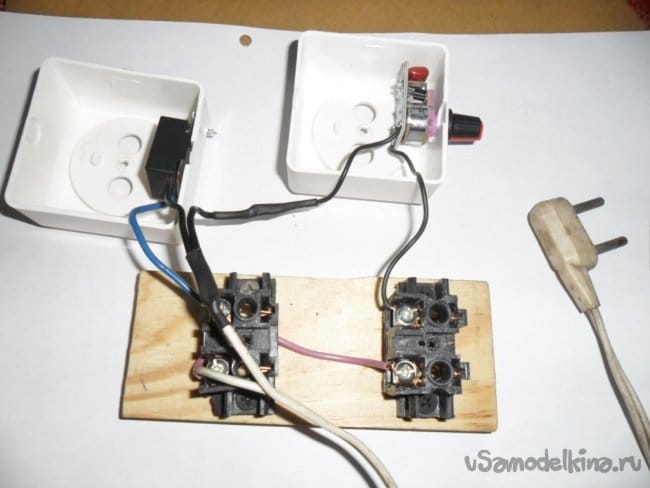

Монтаж компонентов, согласно приведенной фотографии

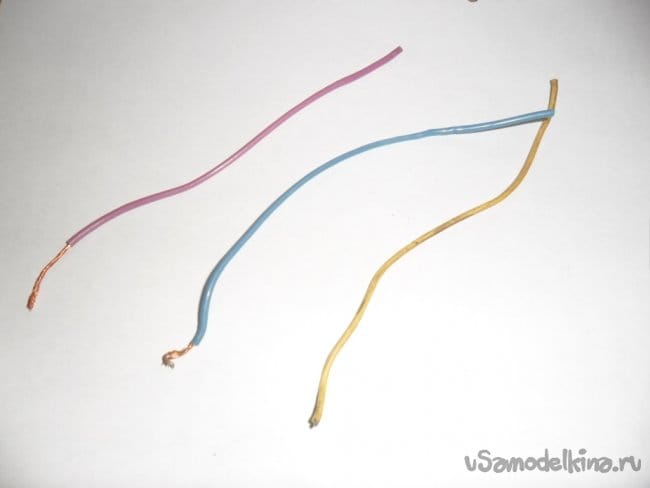

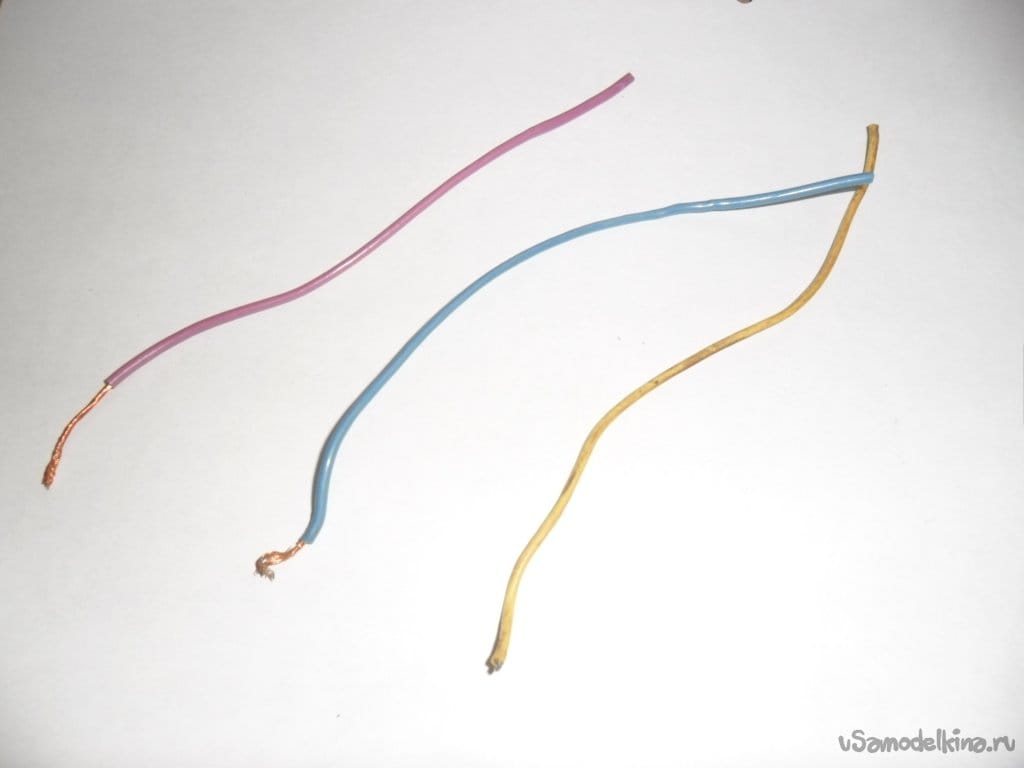

Сделал отрезками многожильного провода

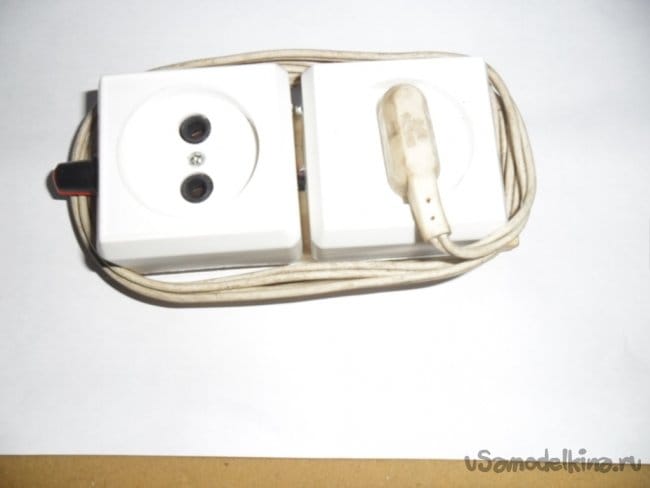

Пайкой, это надежнее, чем болтовыми клемниками. Все собрал

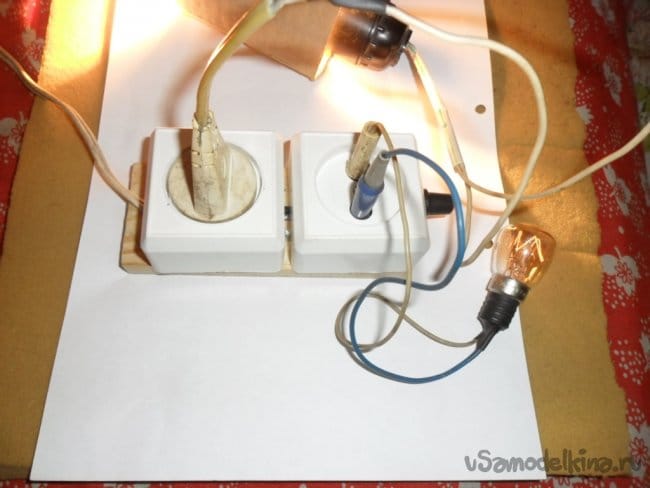

Произвел тестирование

Результатами остался более, чем доволен.
