Удлинитель с функцией плавного пуска электроинструмента

Всем доброго времени суток. Предлагаю вашему вниманию вариант изготовления устройства плавного пуска электроинструмента на широко известной отечественной ИС фазового регулятора К1182ПМ1Р. Хотя аналогичных конструкций на просторах интернета достаточно много, хотелось поделиться своим вариантом компоновки устройства.



Идея была сделать плавный пуск для своей дисковой пилы «Интерскол ДП-800», с целью продления срока службы электроинструмента.
Устройство снижает пусковые токи в обмотках ротора и статора и защищает зубчатую пару редуктора от рывка при пуске инструмента. Так же в связи с тем, что заводской провод моей дисковой пилы относительно короткий, решил встроить плавный пуск сразу в удлинитель.

В данной конструкции использовано:

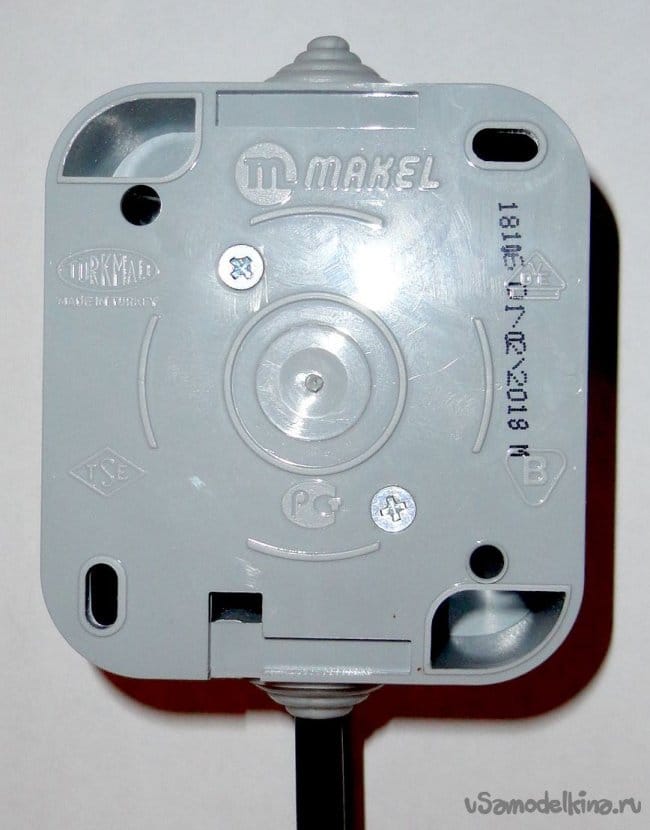

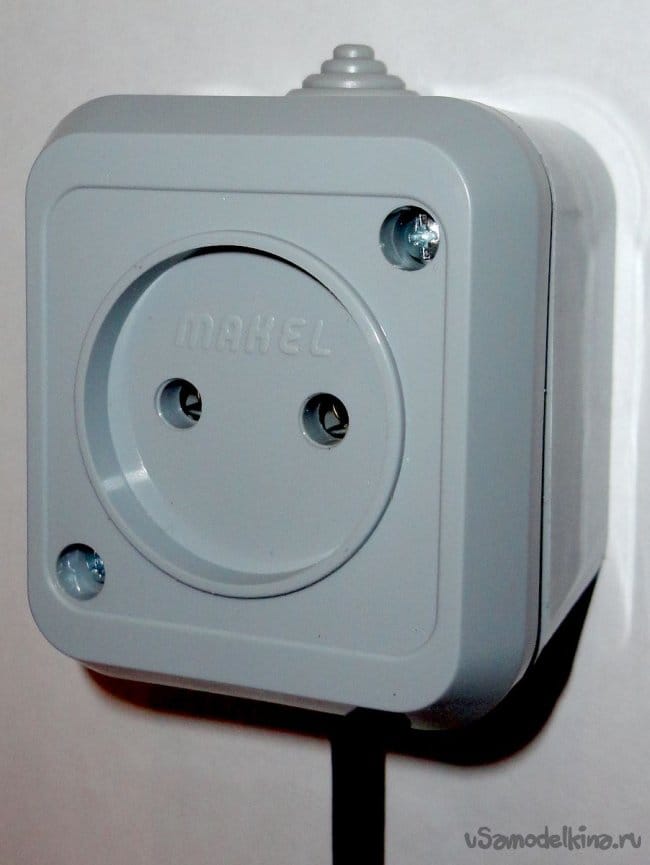

- Розетка фирмы «MAKEL» производства Турции.
- Сетевой провод с вилкой.
- Фольгированный стеклотекстолит.
- Крепеж М3.
- Радиодетали согласно схемы.

Из инструментов использовалось:
- Дрель.
- Паяльник.
- Термо-клеевой пистолет.
- Отвертка, кусачки и т.д.

Велосипед изобретать не стал, использовал типовую схему включения фазового регулятора К1182ПМ1Р. В конструкции использованы низкопрофильные конденсаторы от старых видеокарт. Поэтому плата удобно размещается в указанной модели розетки.

Принципиальная схема.

Удлинитель с функцией плавного пуска электроинструмента

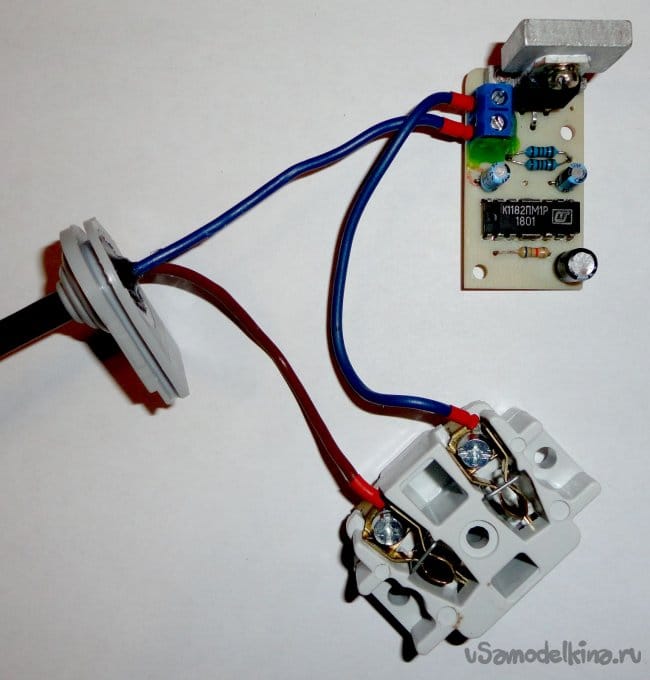

Печатная плата получилась размерами 45х25мм.

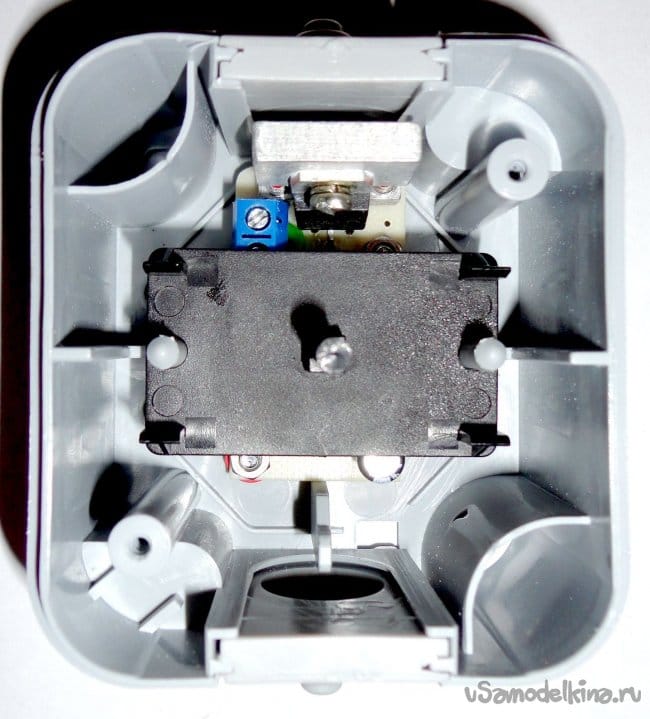

Плата крепится в корпусе розетки двумя винтами М3.





Сетевой провод закреплен в заглушке корпуса розетки с помощью термоклея.

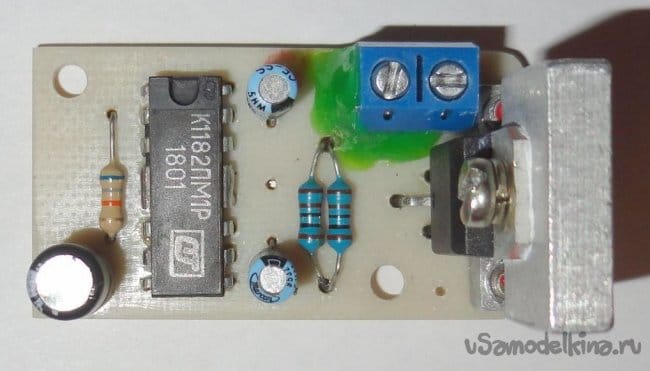

В ходе монтажа был заменен резистор R2, на два параллельных общим сопротивлением 500 Ом (поэтому есть разница на фото). Время плавного разгона пильного диска 2-3 сек.

С необходимой мне задачей данное устройство справляется на 100%.

Внимание!!! Данная схема корректно работает только с электроинструментом без встроенных регуляторов оборотов и прочей дополнительной электроники!!!

Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.
Отзывы, предложения и комментарии очень приветствуются.


Май 2019г.
Станислав Шурупкин.
Email: st-shur@mail.ru
