ИК передатчик звука


Привет всем любителям электроники. Беспроводная связь сейчас настолько распространена, что даже производители современных смартфонов умудряются выпускать модели без гнезда под наушники, поэтому звук передается посредством беспроводной сети. В данной статье я расскажу, как сделать беспроводной передатчик звука посредством ИК, который в далекие времена был сенсацией в развитии мобильных технологий. Делать его будем при помощи кит-набора, ссылка на который будет внизу статьи.

Перед тем, как читать подробное описание процесса сборки, предлагаю посмотреть видео, где наглядно разобран каждый шаг и проведена полная проверка готового кит-набора.

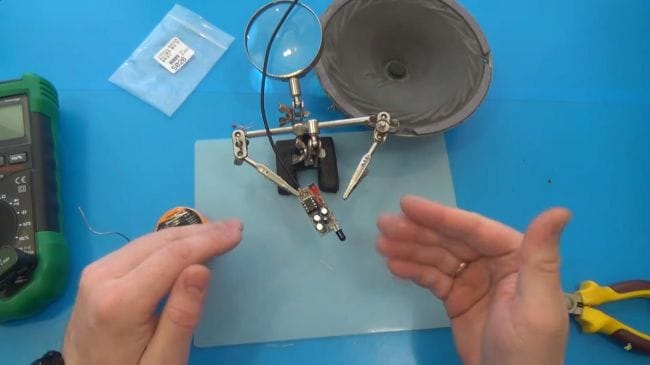

Для того, чтобы сделать ИК передатчик звука своими руками, понадобится:
* Кит-набор
* Паяльник, припой, флюс
* Бокорезы
* Приспособление для пайки "третья рука"
* Динамик
* Устройство звуковоспроизведения, в данном случае телефон
* Парочку проводов
* Мультиметр

Шаг первый.

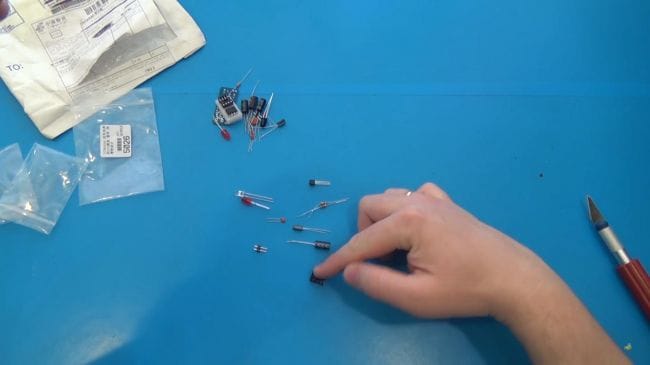

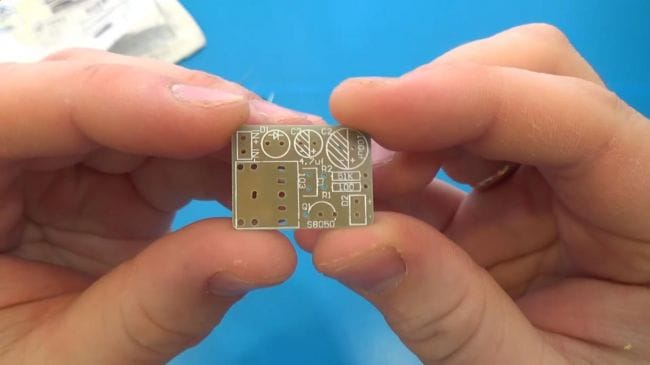

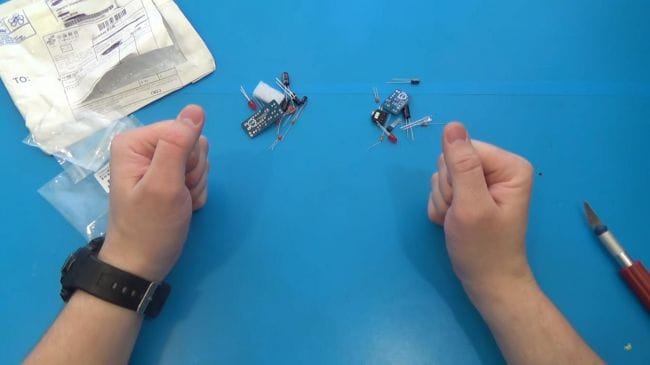

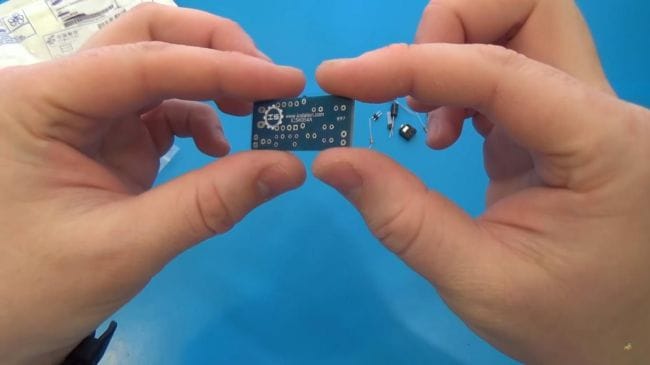

Для начала необходимо расположить все компоненты на плате.

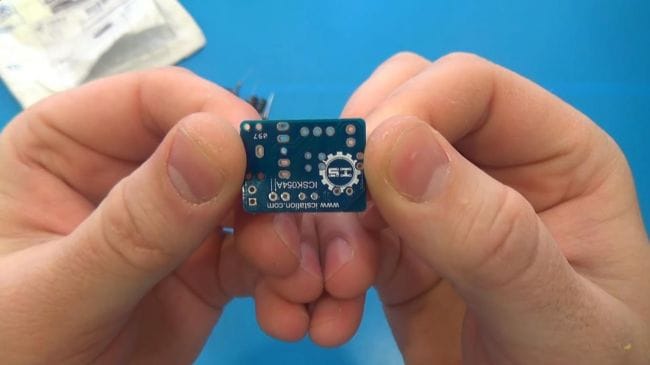

В данном наборе присутствуют две части, принимающая и передающая, к последней и будет подключен источник звука, в его качестве может быть как плеер, телефон или любое другое устройство, имеющее выход для подключения наушников.

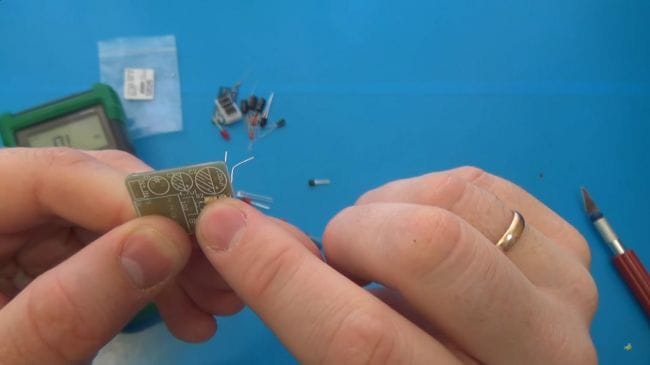

Сначала расставляем резисторы на плате, но перед этим нужно узнать их номинал.

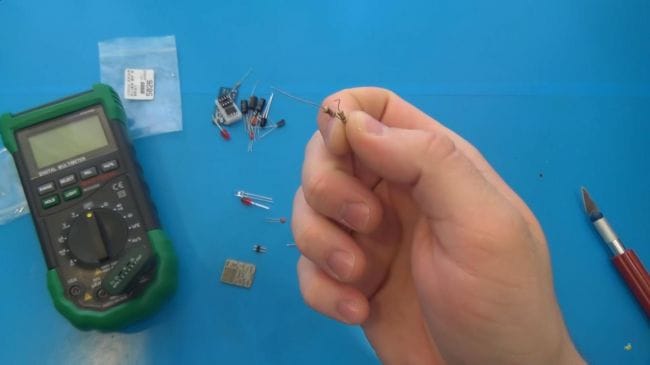

Для того, чтобы определить номиналы резисторов есть три способа: при помощи мультиметра, справочной таблицей и калькулятором сопротивлений. Быстрее и удобнее всего будет первый способ, но если у вас нет мультиметра, то собрать схему без него тоже получится, но потребуется немного больше времени.

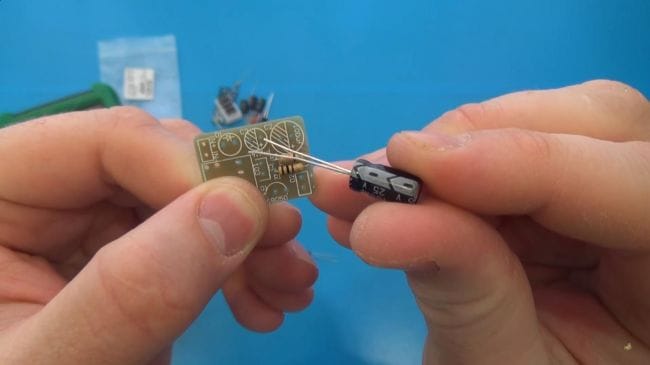

После резисторов устанавливаем на плату конденсаторы, их на передающей плате всего два, а их емкость и напряжение подписаны. Также следует соблюдать полярность при установке, длиная ножка это плюсовой вывод, а короткая-минус, на плате штриховкой обозначен минус.

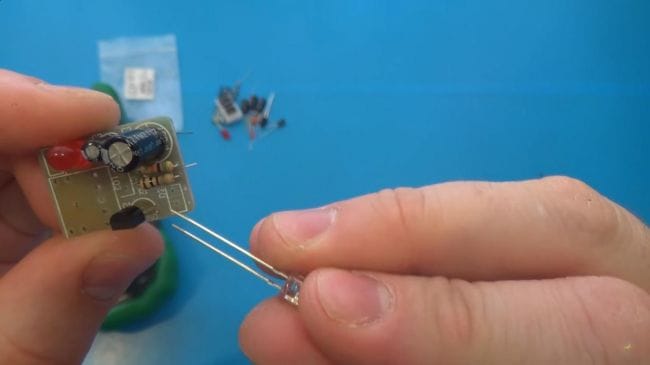

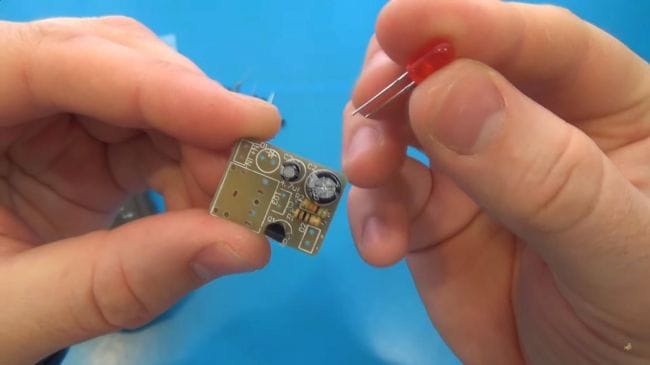

Такой же принцип в установке и со светодиодами, только в данном случае на плате указан треугольник с черточкой, так вот со стороны черточки и нахобиться минусовой контакт.

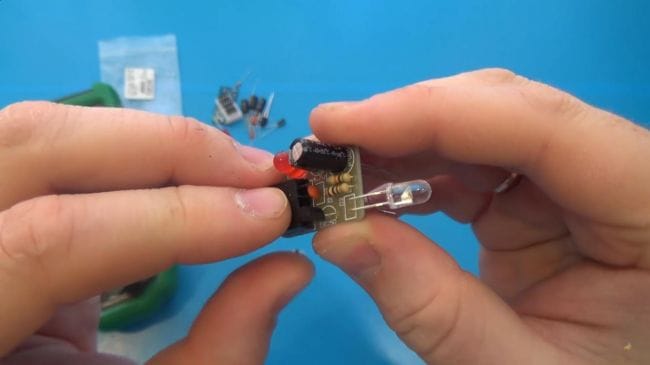

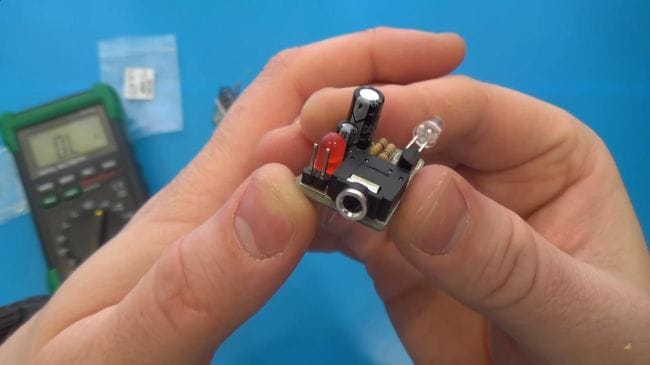

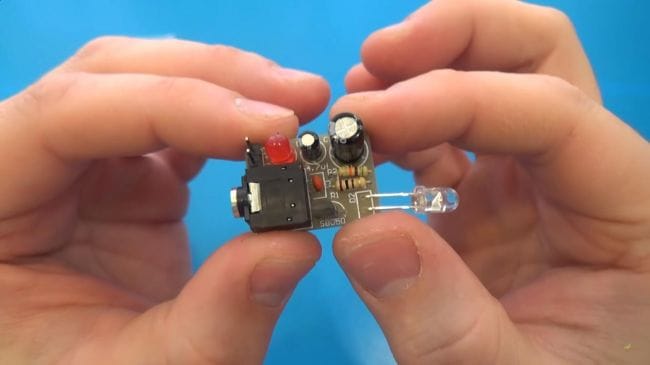

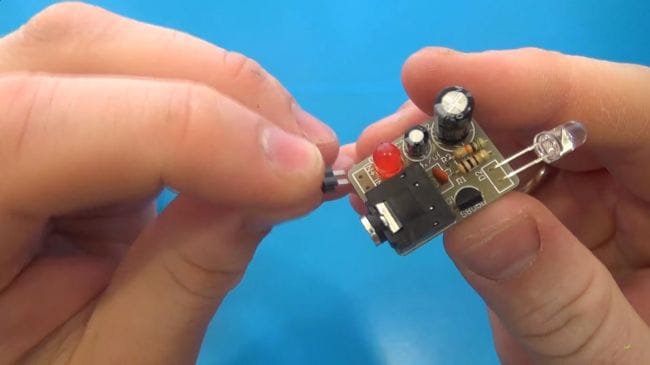

Далее располагаем на плате керамический конденсатор, согласно маркировке на его корпусе и надписи, указанной на плате, после чего остается поставить гнездо подключения 3.5мм для передачи звука при помощи кабеля AUX, а также установить парочку контактов, которые будут соединяться с блоком питания.




Когда все компоненты на плате установлены переходим к их пайке.
Шаг второй.

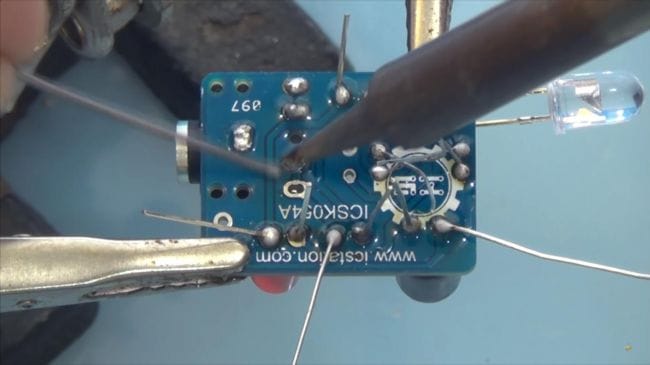

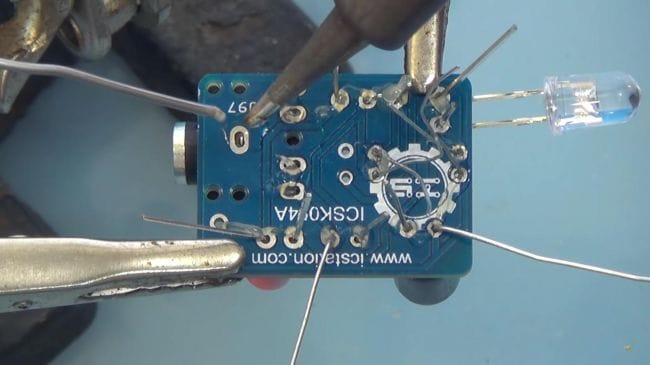

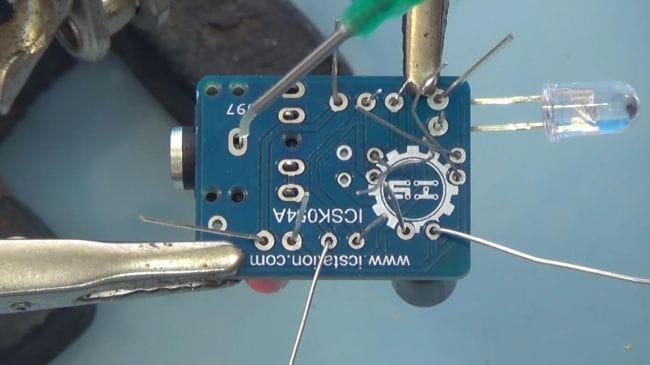

Закрепляем плату в приспособление для пайки "третья рука" и легким движением паяльника залуживаем контакты и припаиваем каждый вывод компонента, не забываем перед пайкой нанести немного флюса, что существенно улучшит процесс пайки.

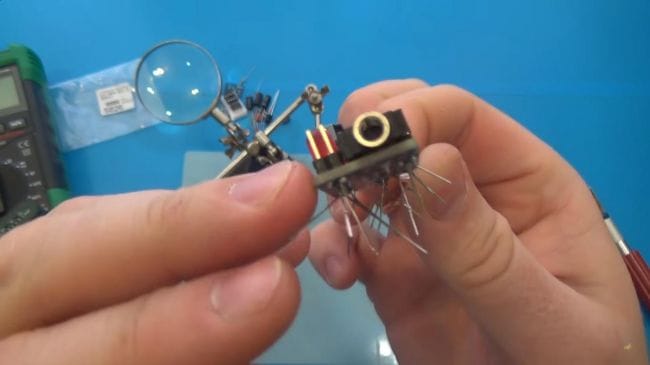

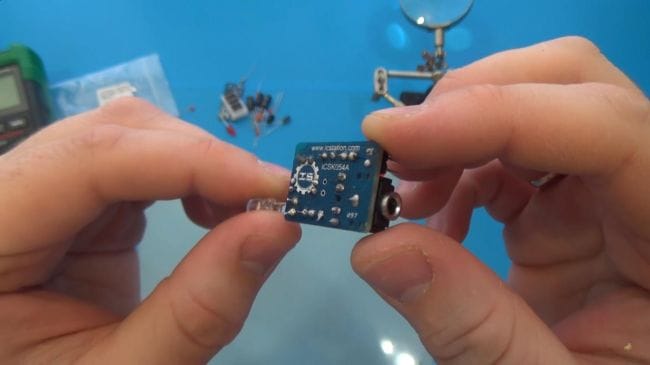

Вот так выглядит плата после пайки, остатки выводов удаляем при помощи бокорезов, при этом соблюдаем осторожность, так как можно нечаянно вырвать медную дорожку с "корнями".

Шаг третий.

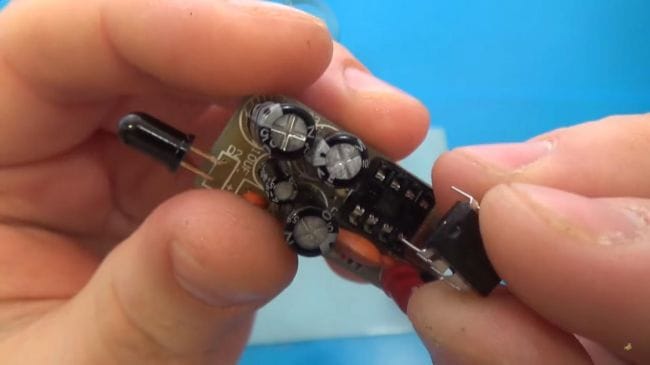

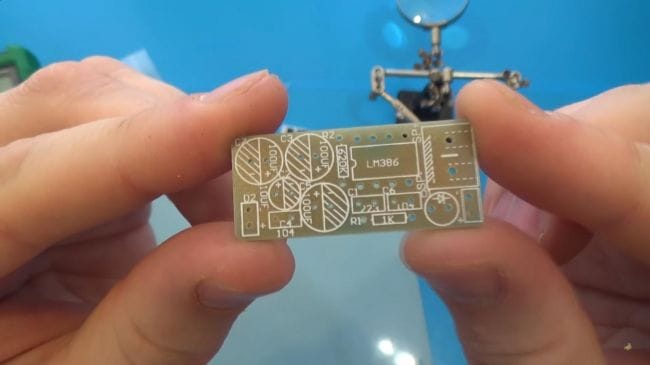

Теперь переходим к принимающей звук плате, ее размеры немного больше предыдущей. Аналогично первой плате расставляем компоненты, благо на ней все подписано.

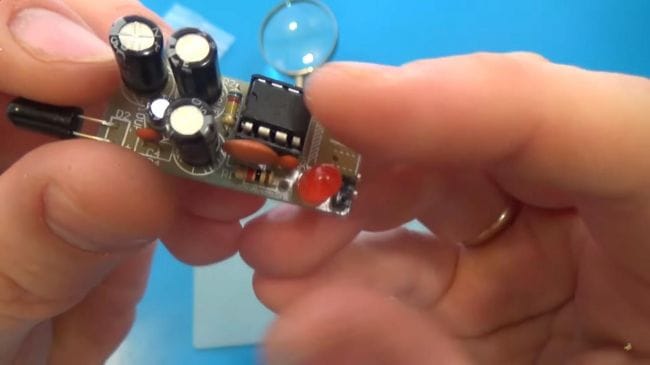

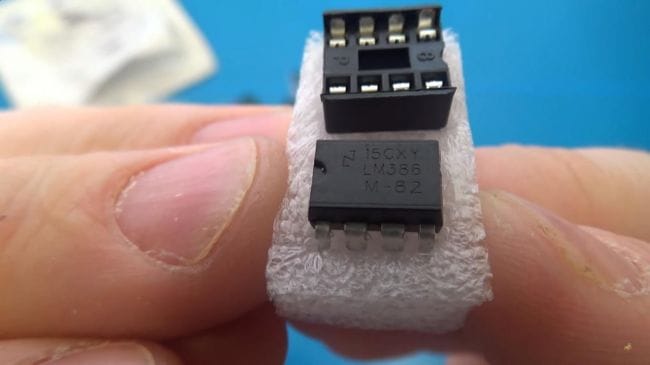

Компонентов тут немного больше, а также есть место под установку микросхемы, а именно LM 386, которая в свою очередь является усилителем.

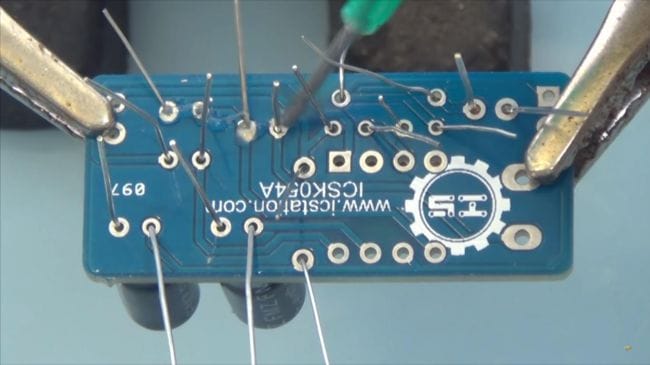

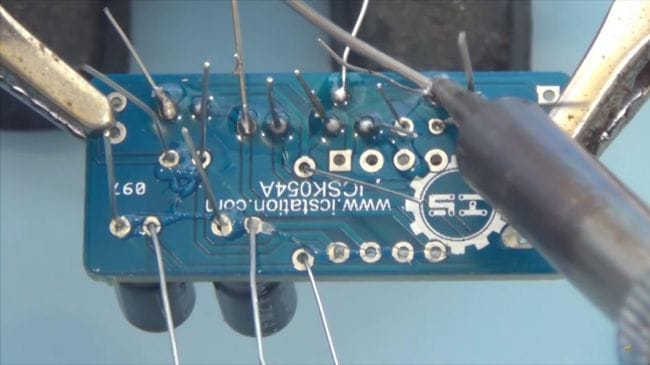

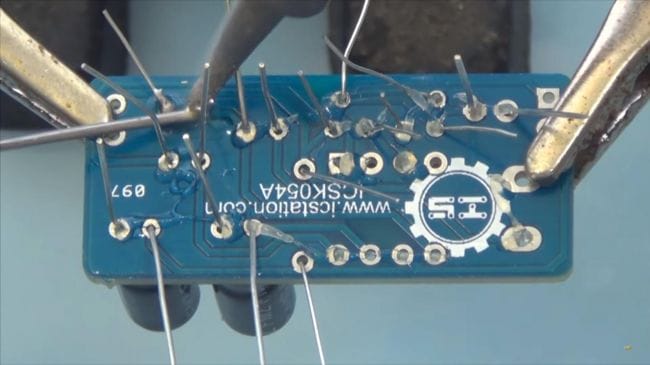

Также наносим флюс на места пайки и паяем, своевременно добавляя припоя на плату, но не перебарщиваем, так как можно соединить контакты между собой, что отберет кучу времени на правку.

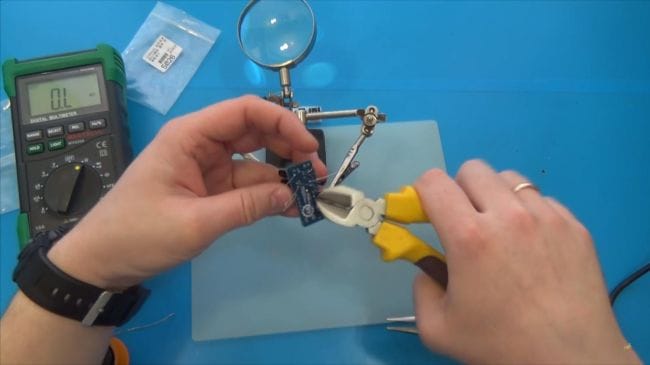

После того, как все компоненты припаяны, удаляем остатки выводов, воспользовавшись бокорезами.

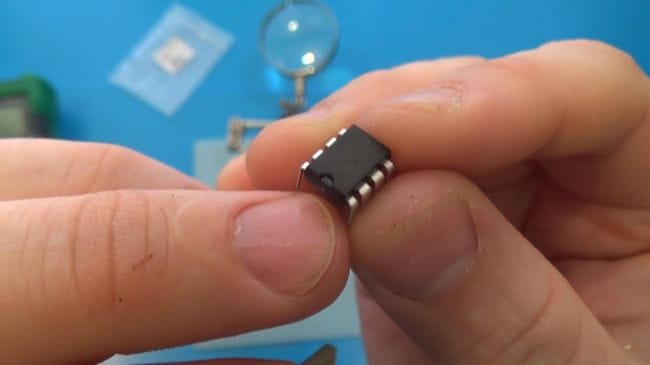

Очищаем обе платы от флюса, чтобы исключить нежелательные искажения, а также улучшить вид платы. Устанавливаем микросхему на плате, сопоставляем ключ на корпусе с тем, что расположен в гнезде на плате.

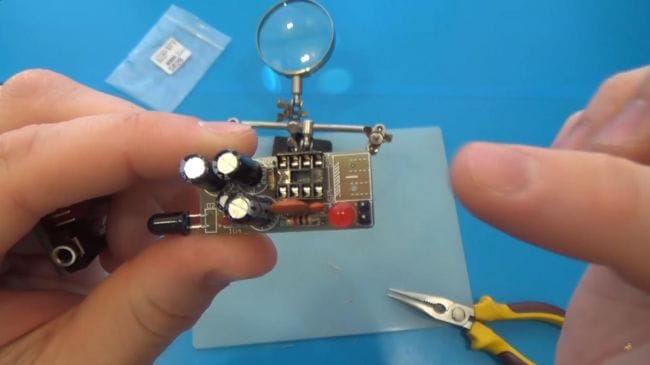

Осталось припаять провода питания и готово.
Для питания понадобится два проводка, припаиваем их согласно полярности и подсоединяем к блоку питания.

Шаг четвертый.

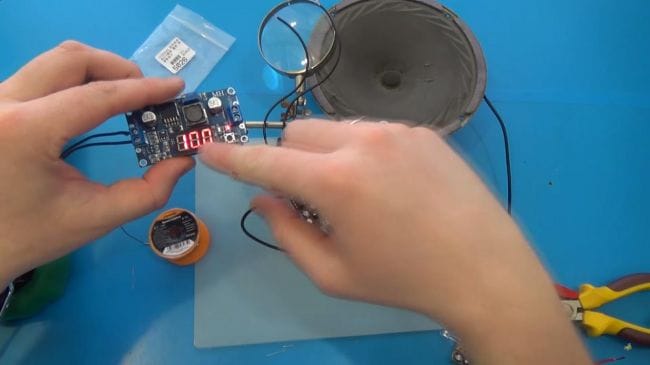

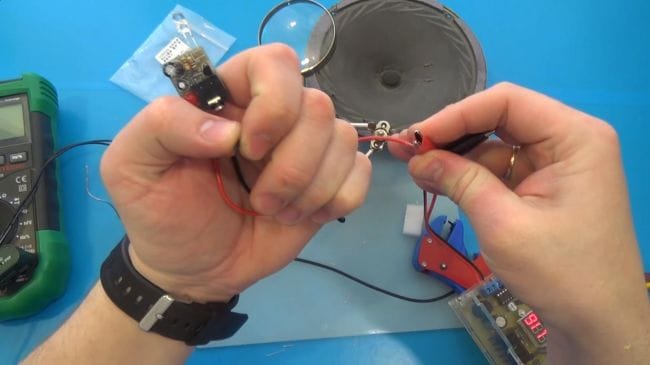

Пришло время протестировать набор в деле, подключаем провода к блоку питания, напряжение максимально допустимое для обоих плат не больше 12 В.

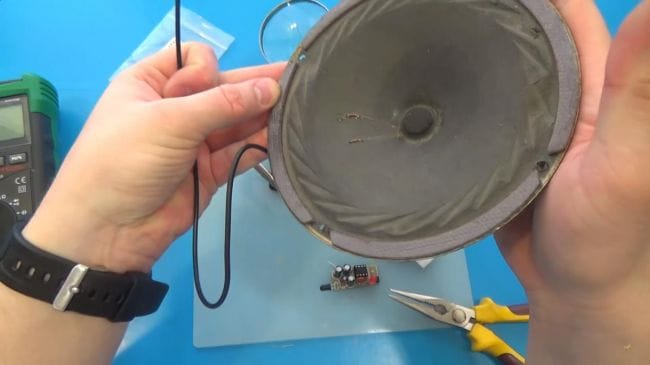

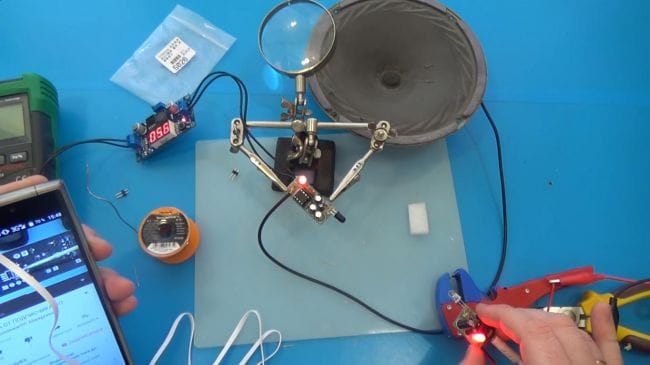

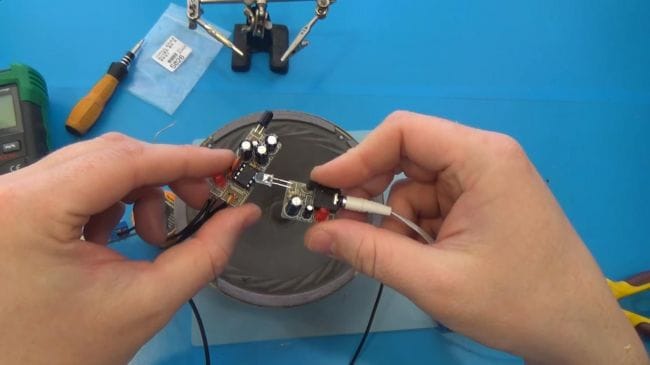

К передающей плате подключаем телефон при помощи кабеля AUX, а к принимающей подключаем динамик. При прямом наведении плат односительно друг друга звук слышно отчетливо и без искажений.

На этом у меня все, спасибо всем за внимание и творческих успехов.
