DIY KIT Электронные часы с Aliexpress

Всем доброго времени. Сегодня герой данной статьи расскажет и покажет, как собрать вот такие электронные часы своими руками, из набора который можно купить на Али по ссылке ниже.

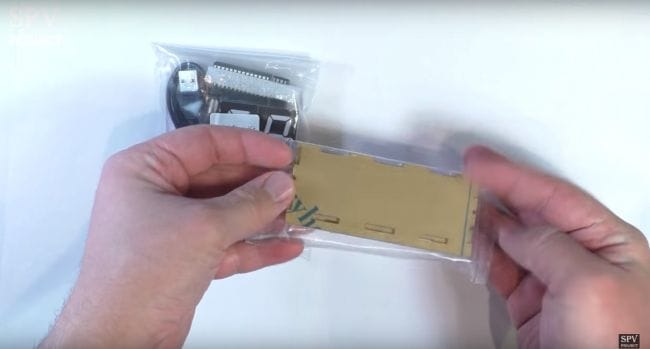

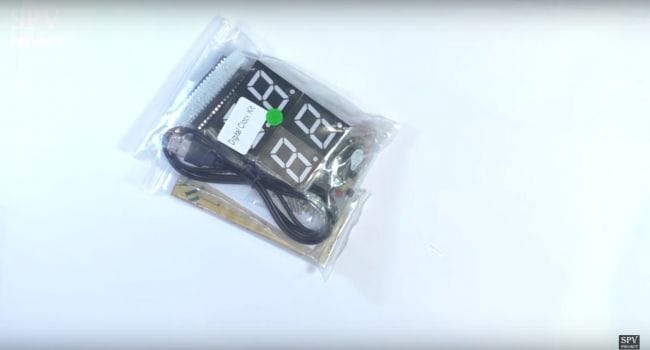

Состоит набор из корпуса и электронной части.

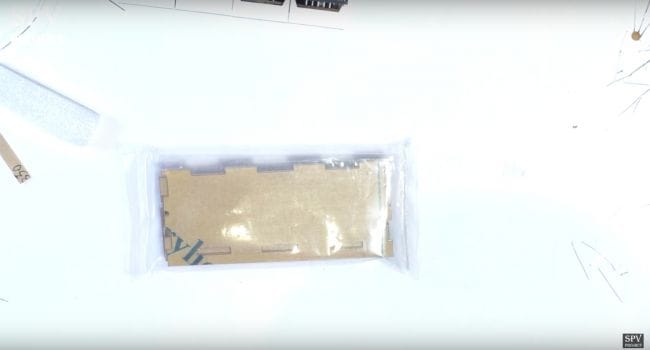

Корпус.

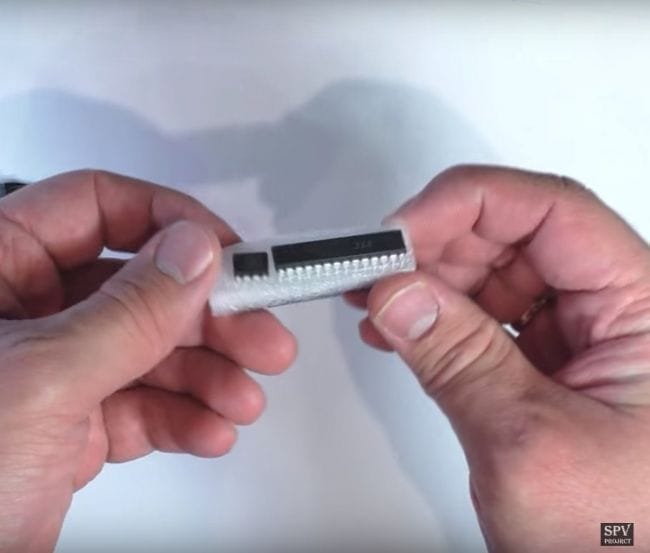

Контроллер управления.

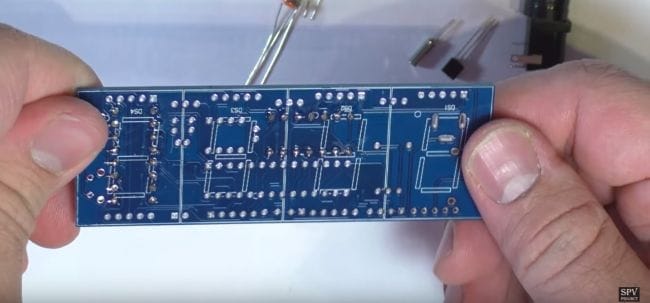

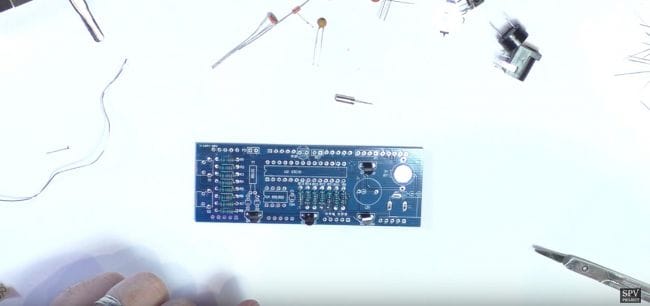

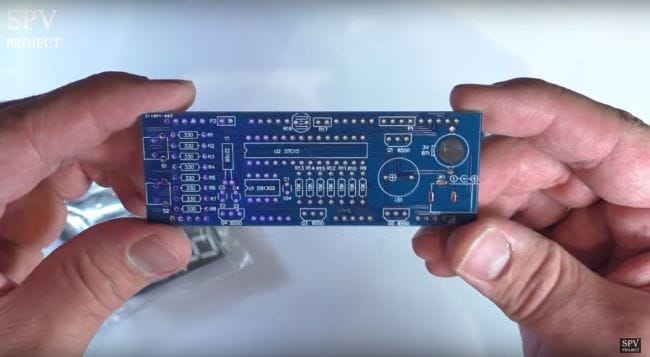

Плата.

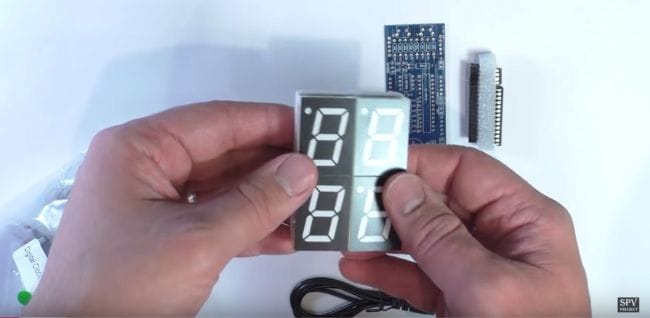

Циферблат.

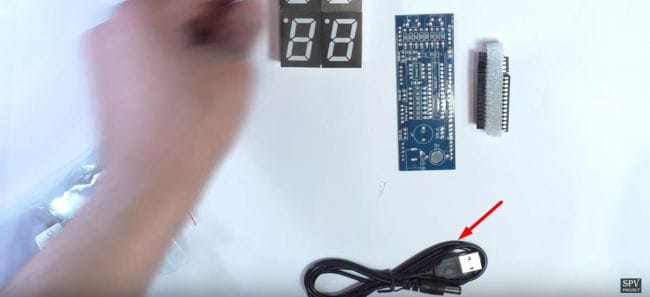

Шнур питания.

Мелкая рассыпуха.

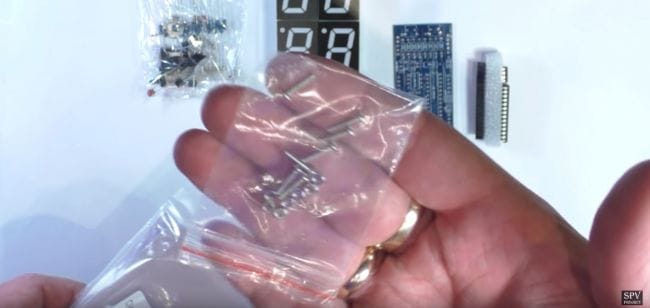

Болтики и гаечки для соединения деталей корпуса.

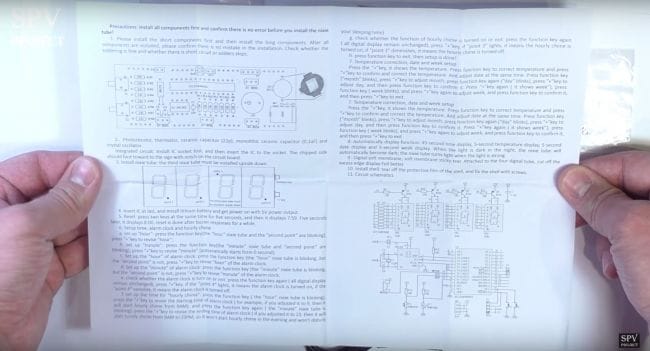

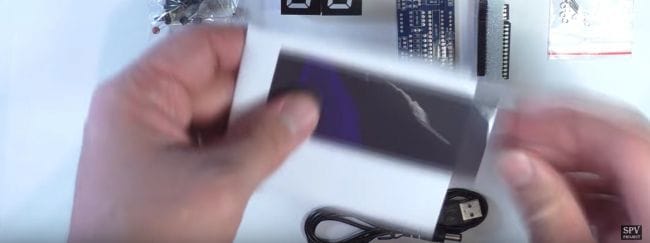

Тонированная плёнка и инструкция по сборке.

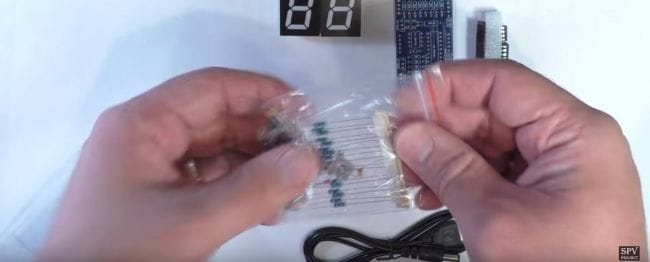

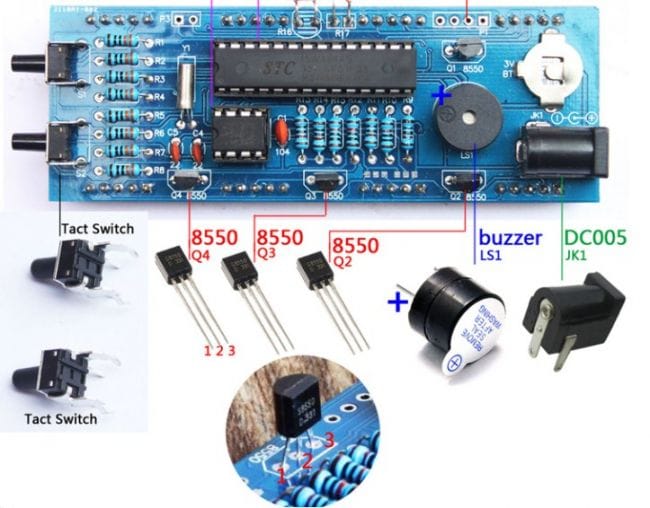

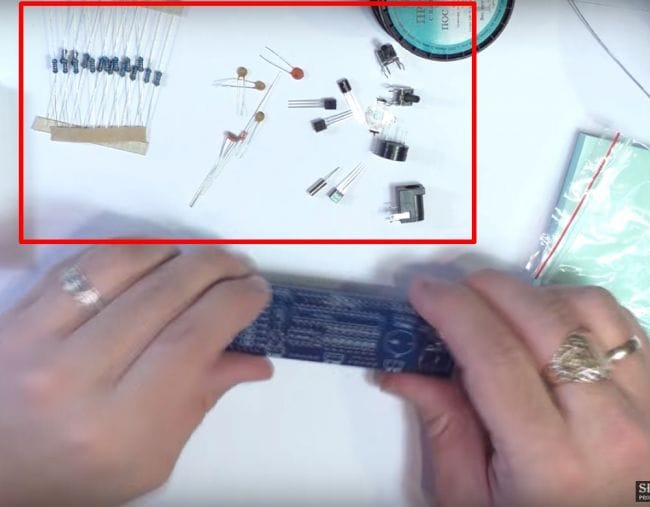

В пакете с рассыпухой находятся: Резисторы номиналом 330 Ом., 10 кОм., конденсаторы 22 и 104., транзисторы 8550., разъёмы под питания, пищалка, фото и температурный резисторы, кварцевый генератор 32768, и кнопки.

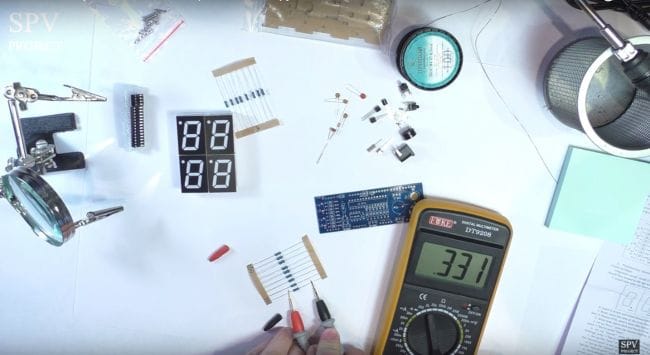

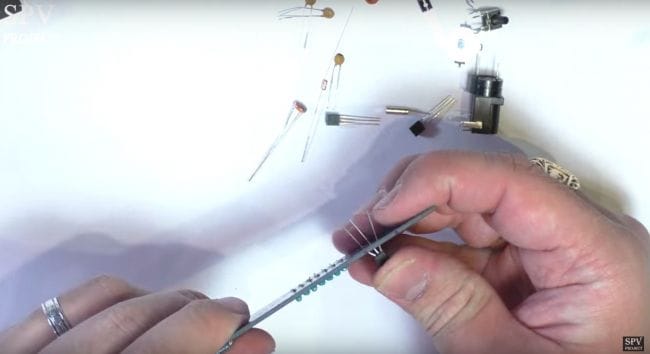

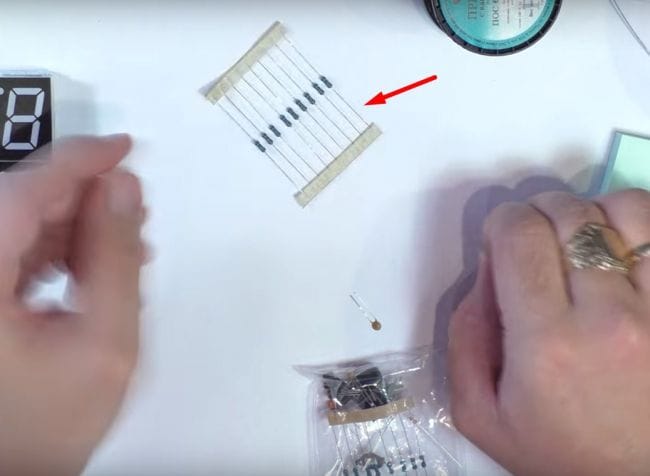

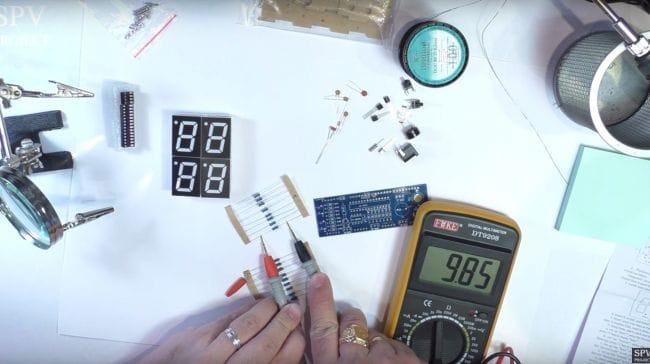

Для того, что бы в дальнейшем не было сюрпризов автор проверяет резисторы до того как приступить к сборке.

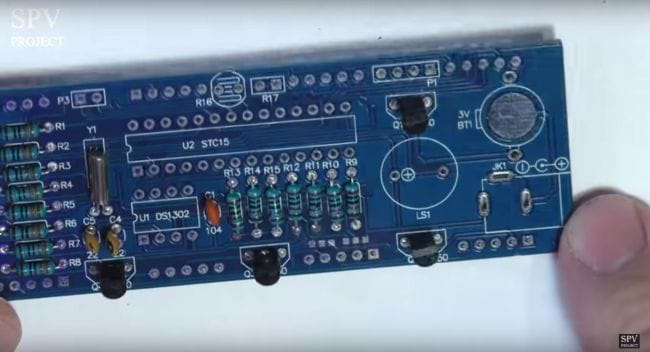

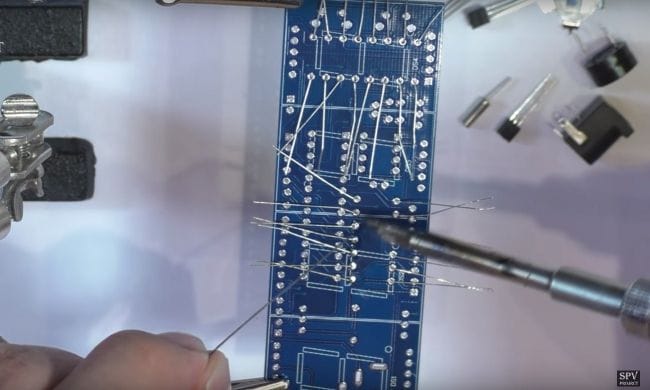

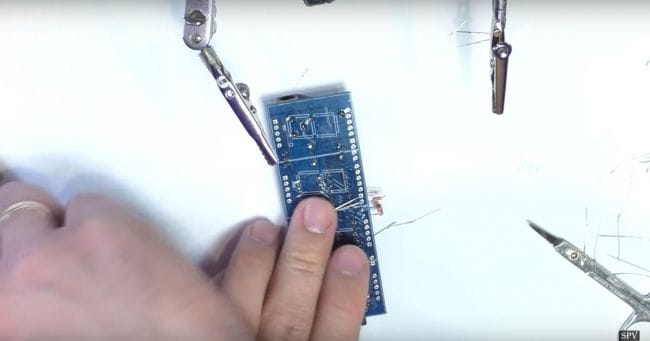

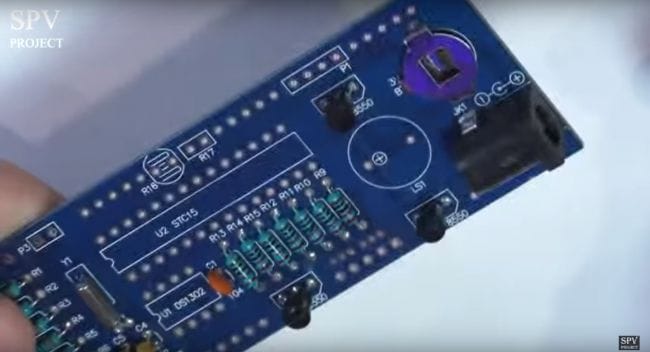

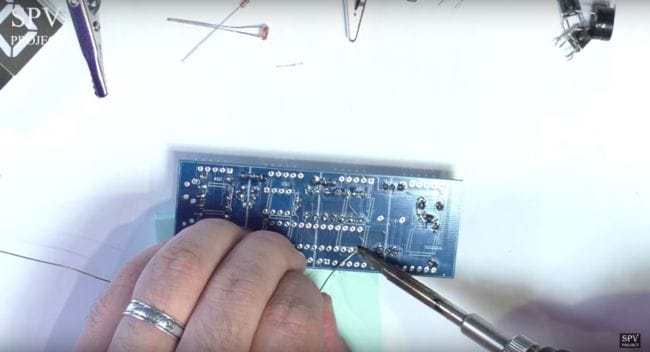

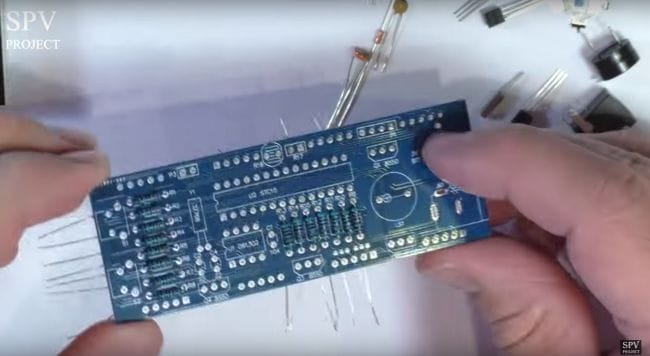

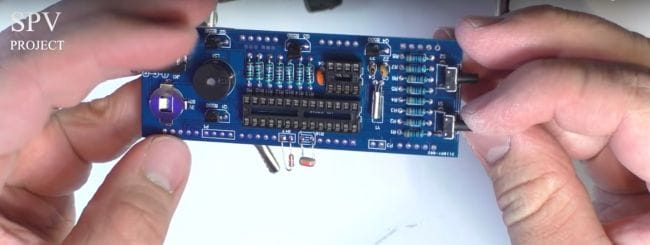

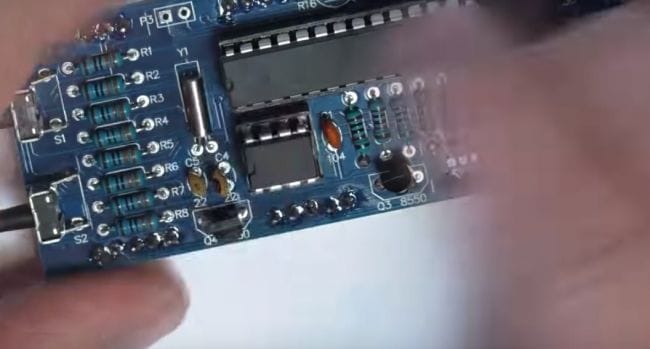

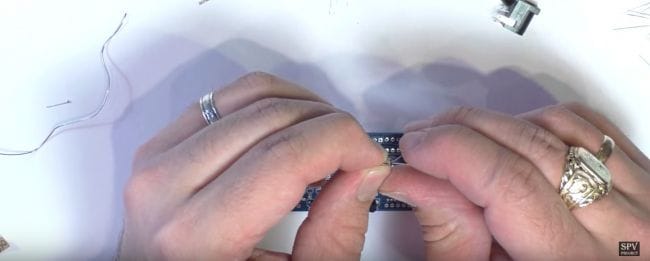

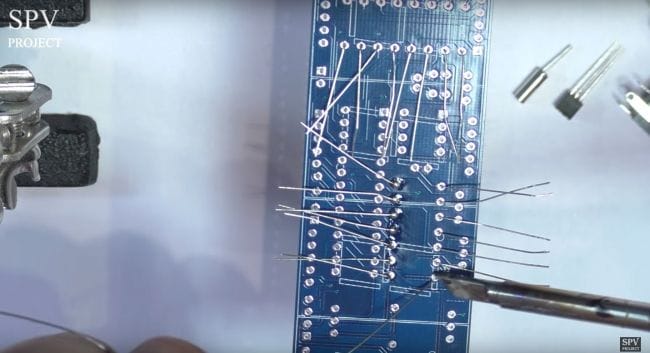

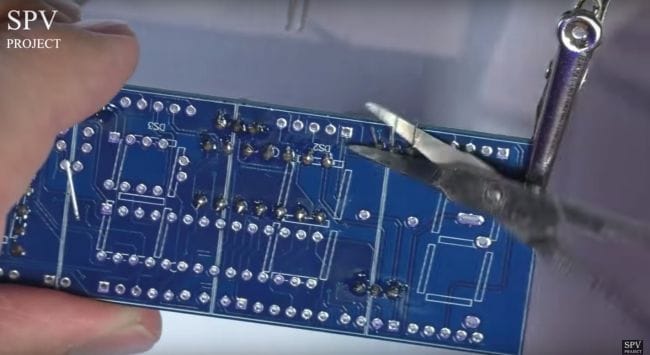

И приступает к сборке и пайке. Сначала он поставил все резисторы на плату согласно схеме. Затем хорошо припаял их и отрезал лишние ножки.

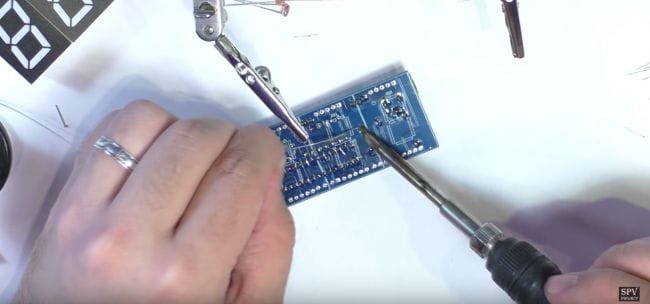

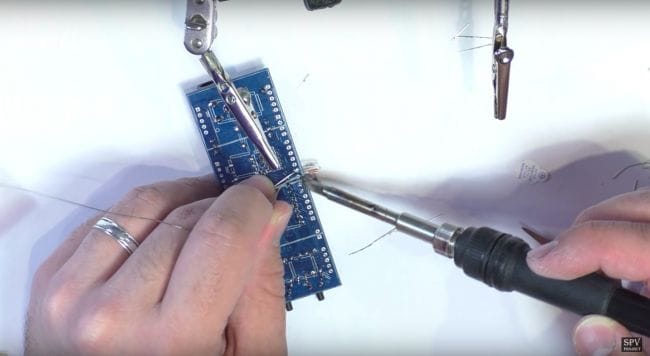

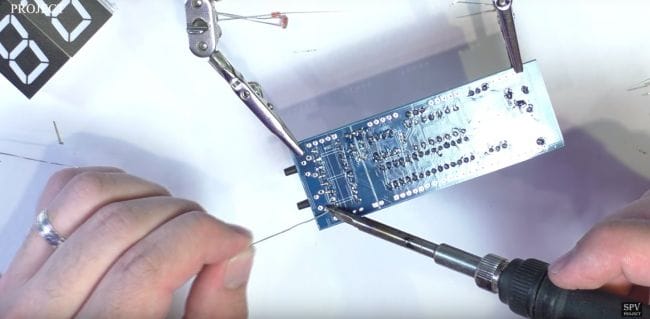

Затем автор приступил к транзисторам 8550 (по схеме их четыре) поставил их на плату и припаял сначала по одной ножке для удобства, а затем припаял остальные ножки и отрезал лишнее.

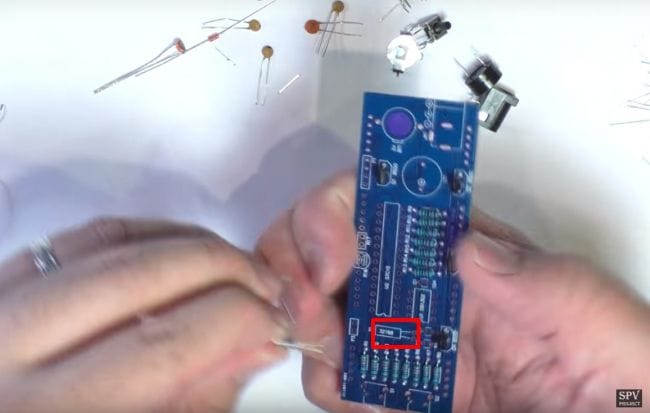

Далее автор монтирует кварцевый генератор припаивает и отрезает лишнее.



Затем конденсаторы, устанавливает согласно их номиналу, припаивает и отрезает лишнее.

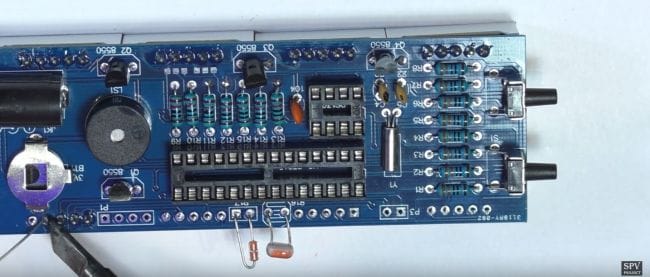

Затем держатель под батарейку и разъём питания монтирует и припаивает.

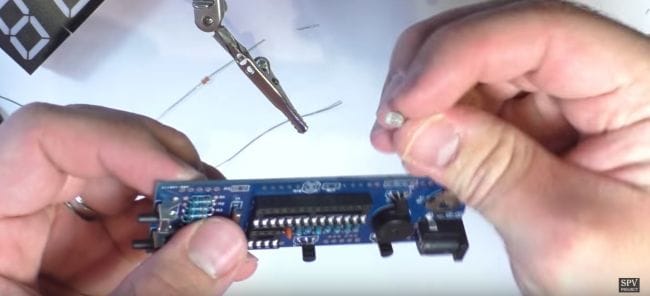

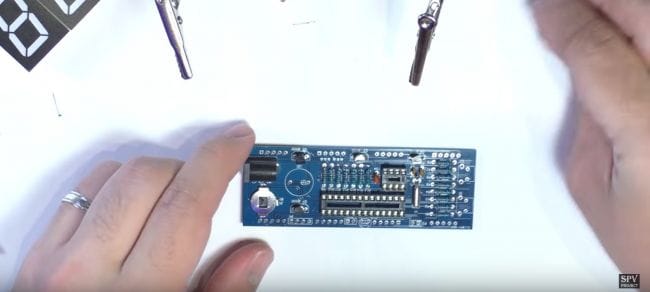

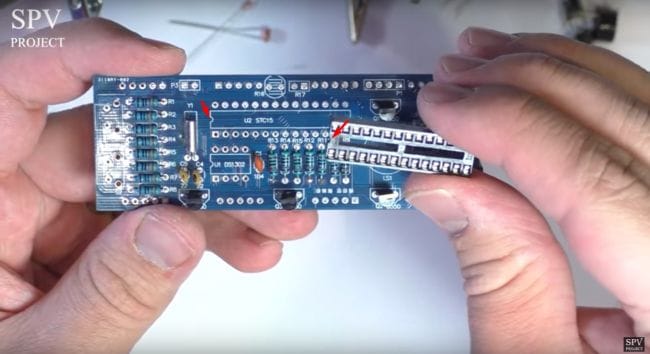

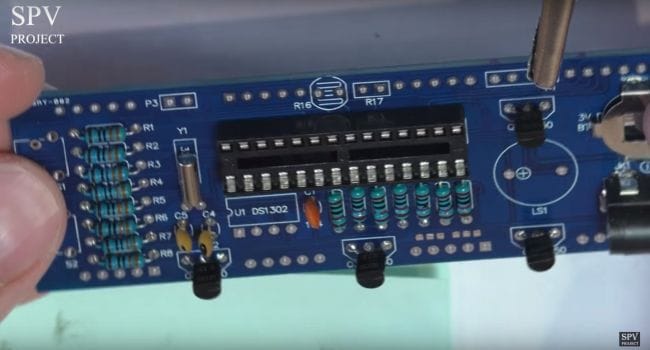

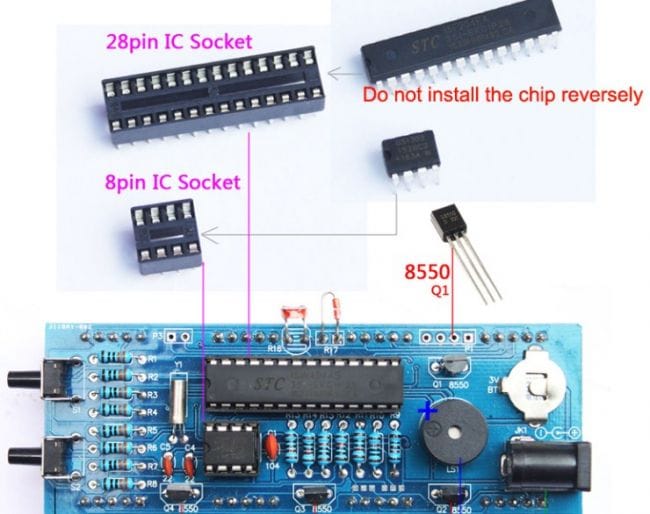

Теперь автор монтирует и припаивает гнёзда под контроллеры.

Согласно ключам.

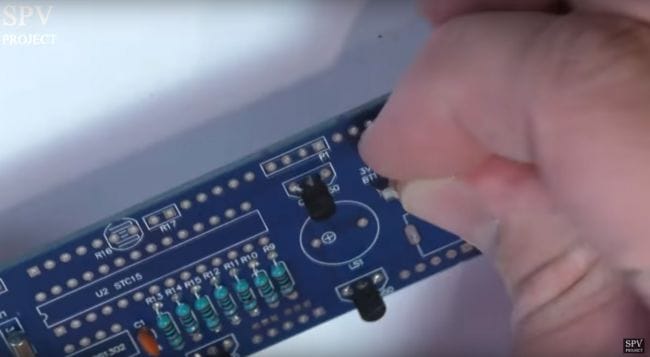

Затем кнопки.



Далее пищалка, монтаж и пайка.

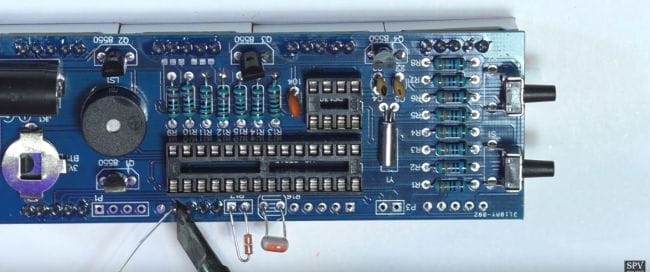

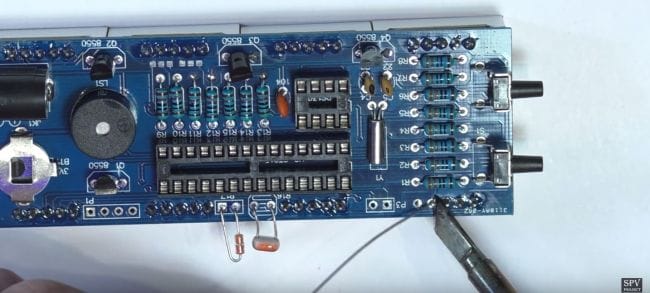

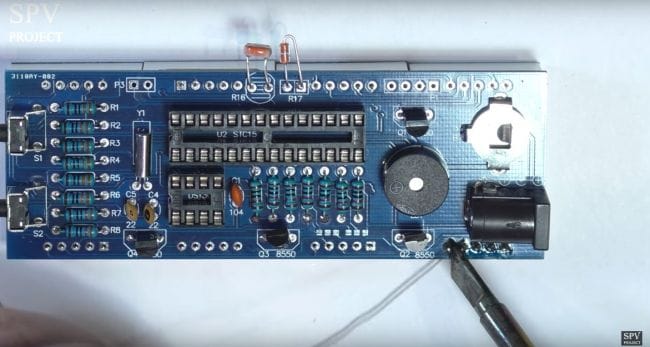

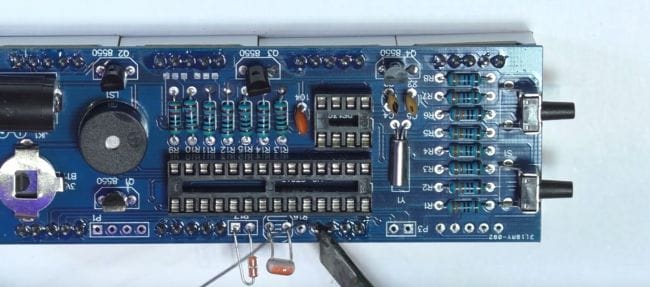

Далее автор монтирует и паяет фото и температурный резисторы.

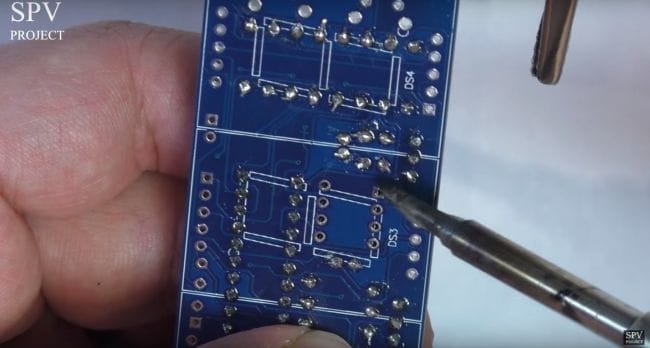

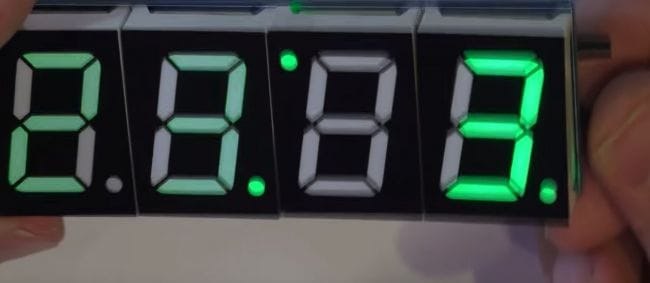

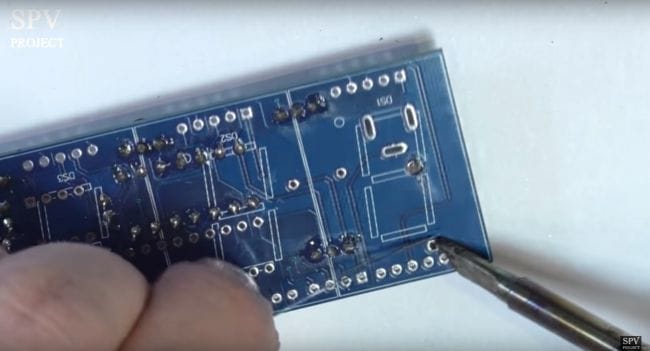

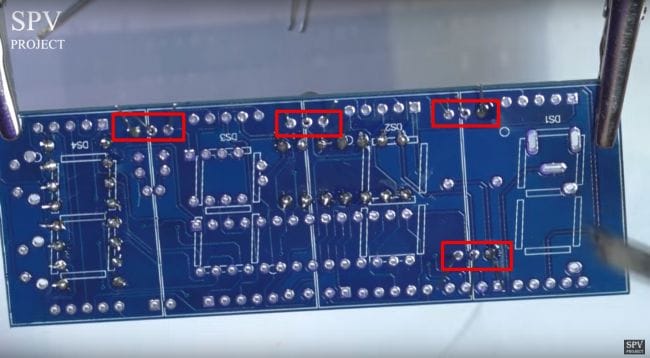

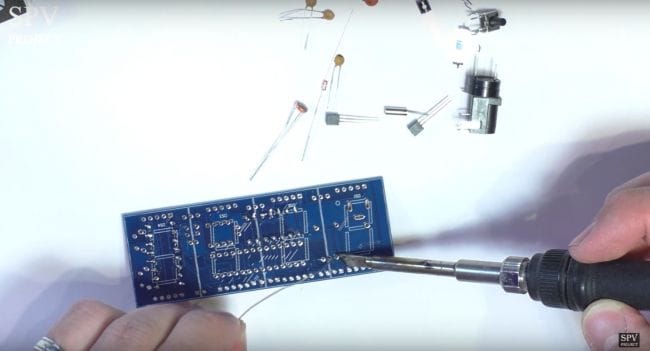

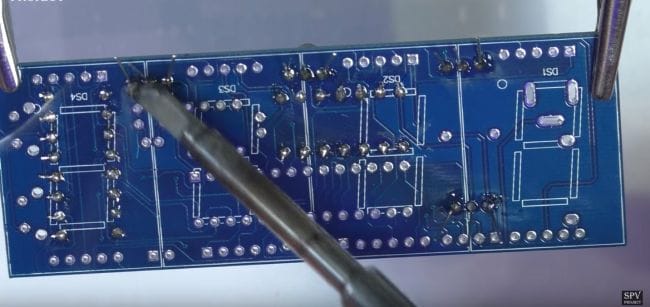

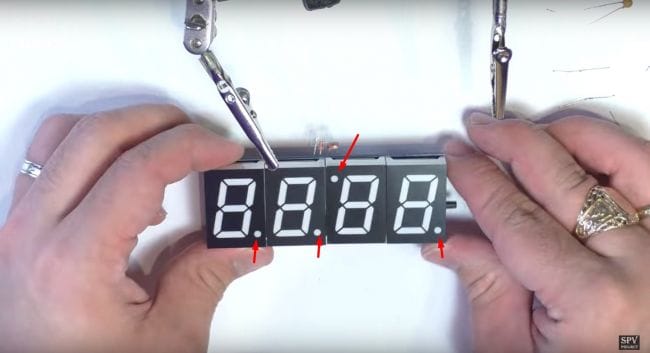

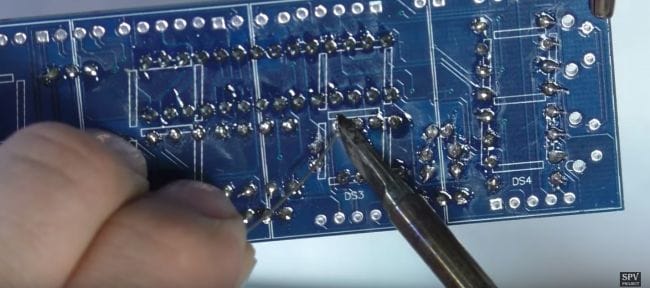

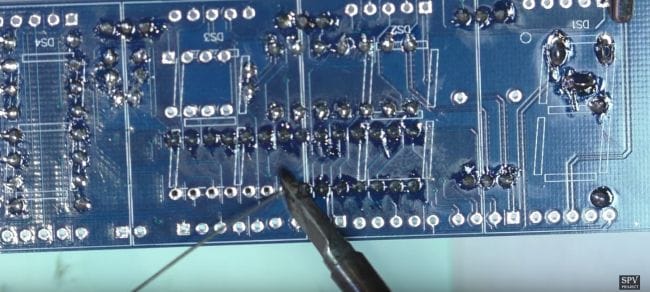

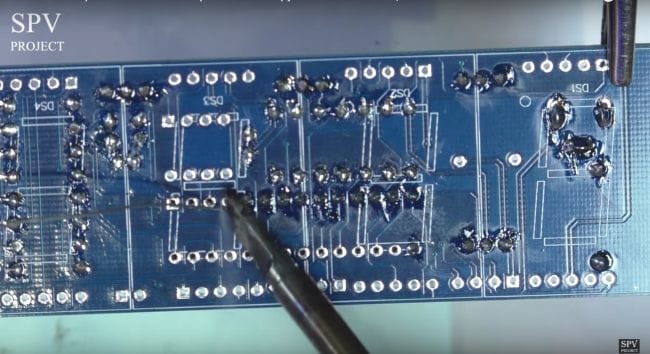

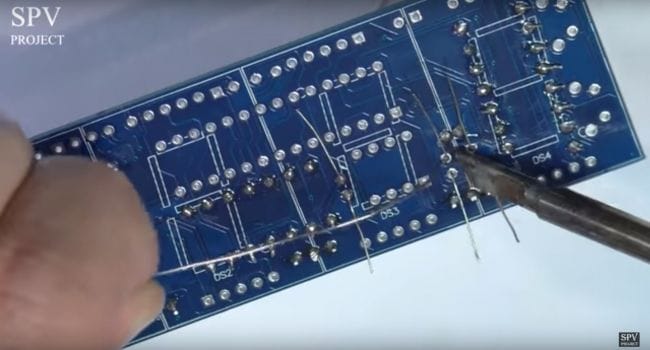

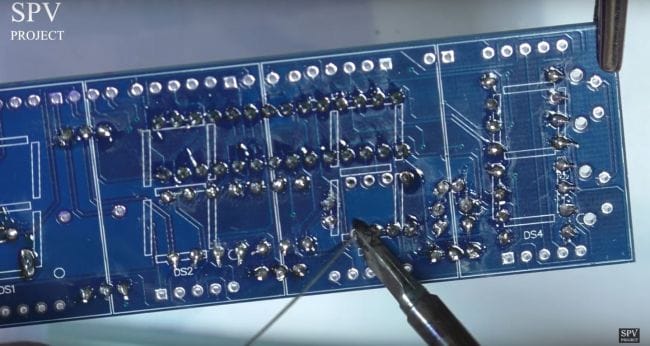

Теперь автор установит и припаяет циферблат. Точки на циферблате должны быть согласно схеме.

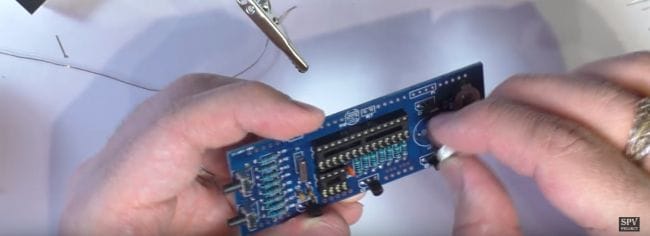

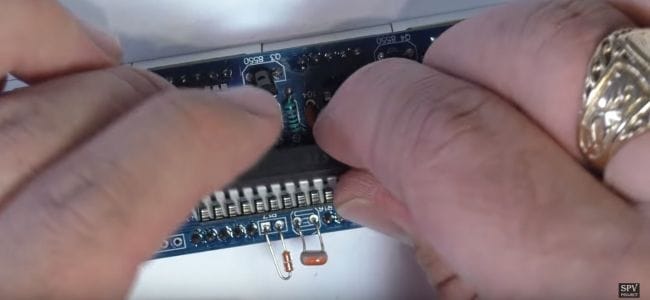

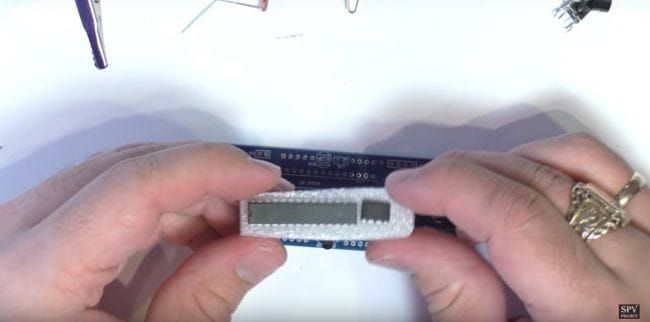

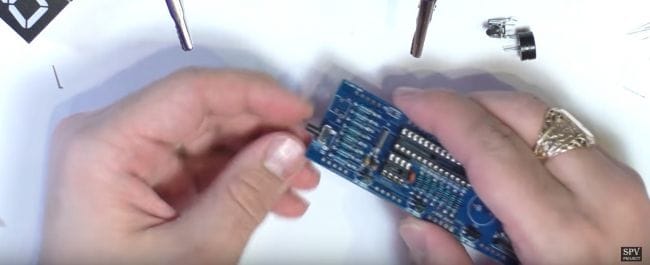

Затем установит контроллеры в гнёзда.

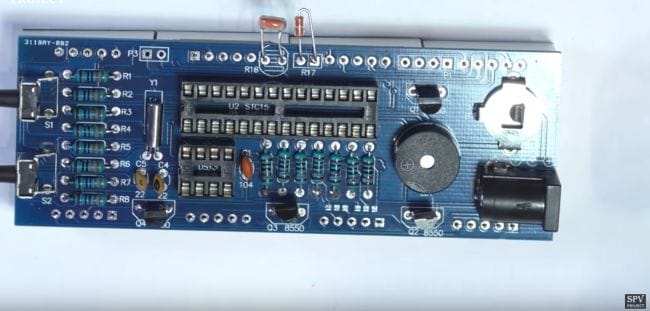

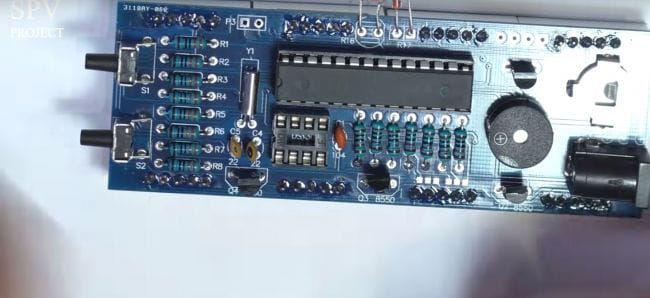

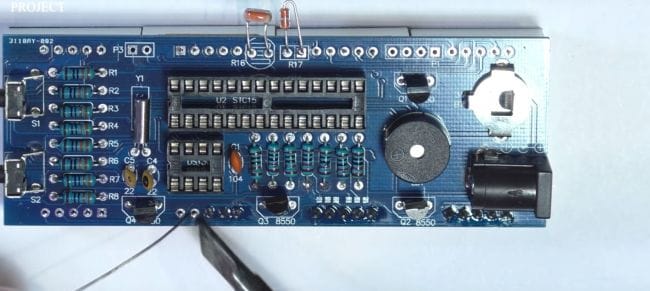

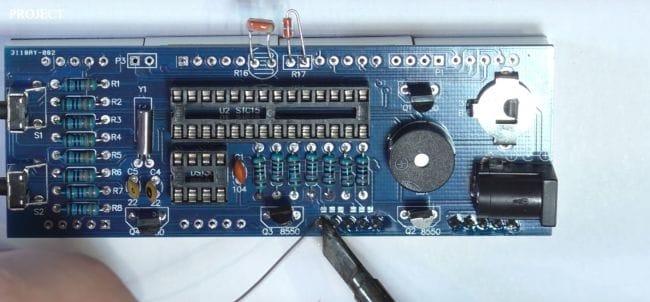

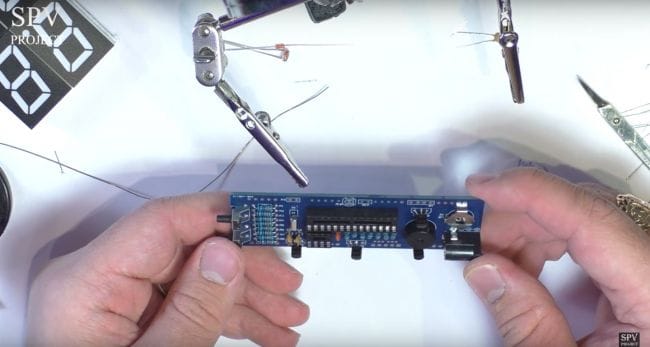

Так должна выглядеть плата в собранном виде.

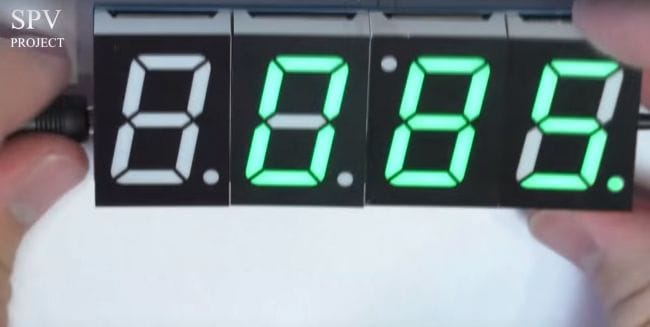

Затем подключает питание и проверяет работу собранных часов.

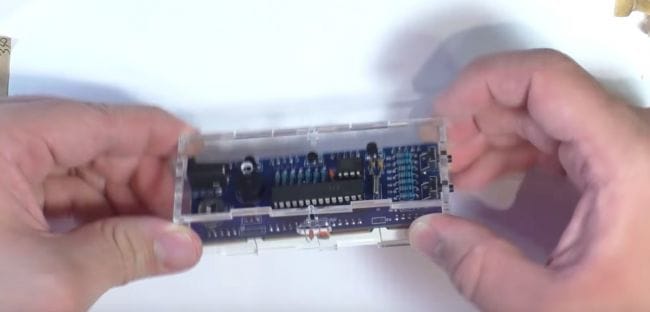

Всё работает и автор приступил к сборке корпуса предварительно снимая защитную плёнку.

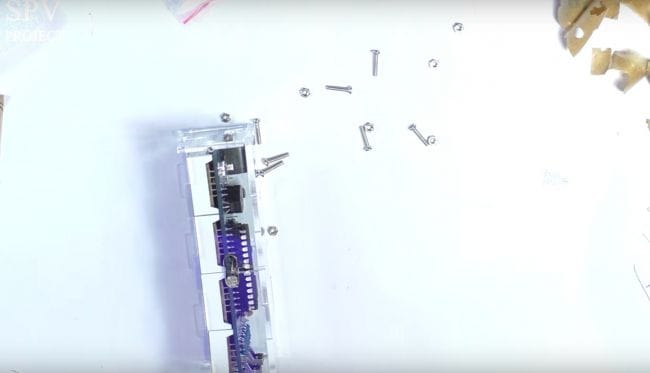

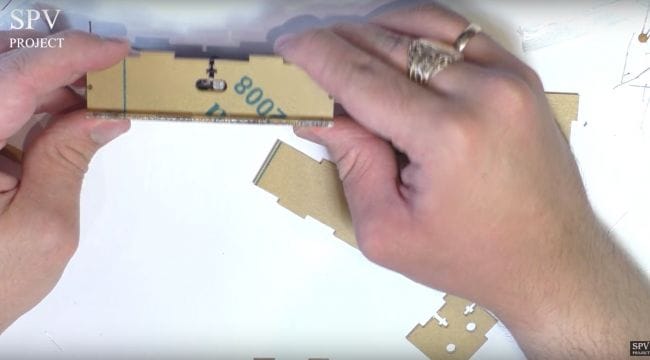

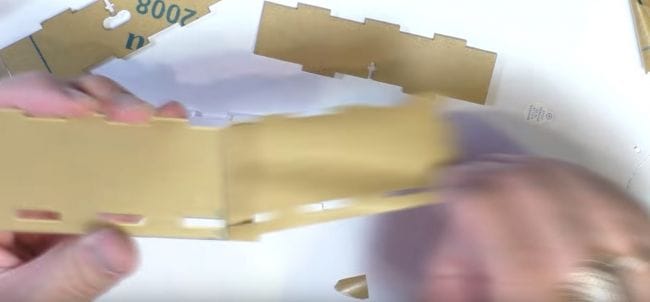

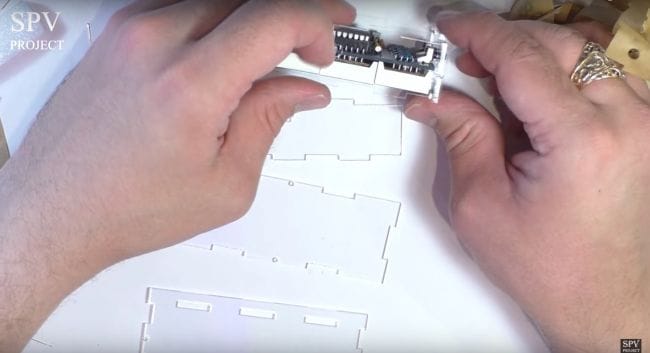

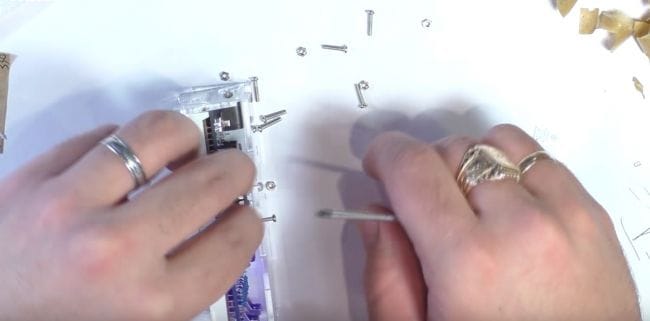

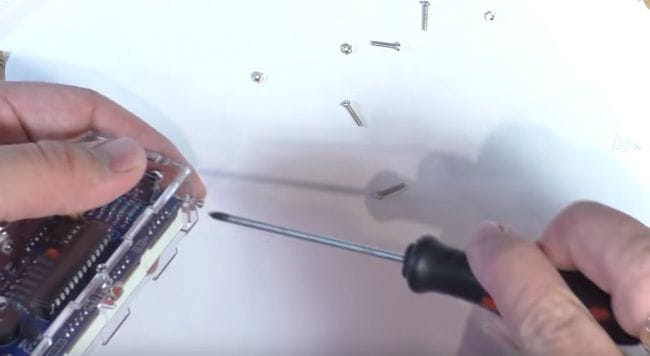

Поочерёдно скрепляя пластинки корпуса болтиками.

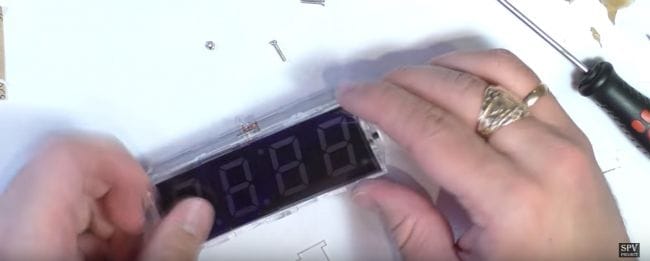

Завершающим этапом автор приклеит тонированную плёнку.

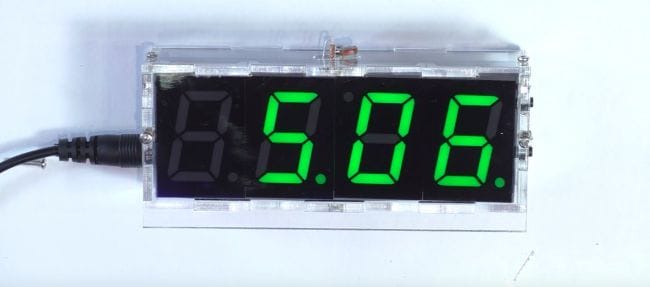

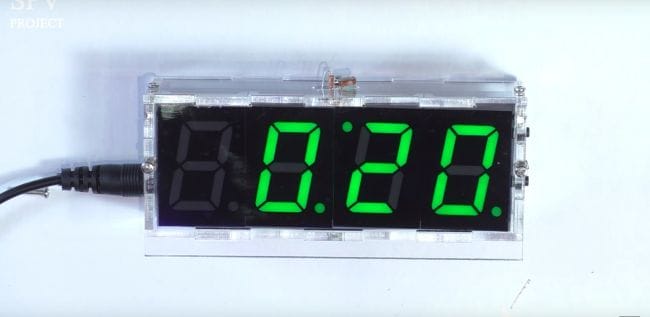

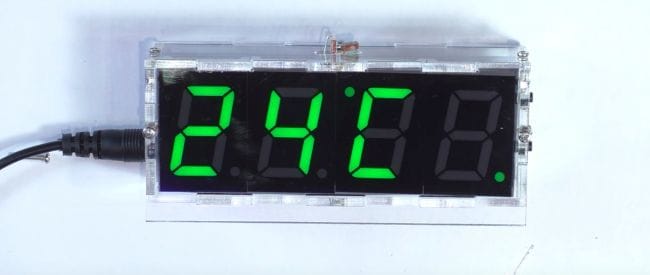

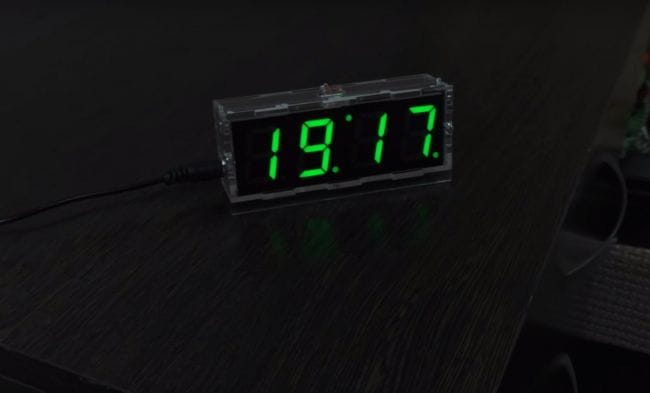

Ну вот автор и закончил сборку часов. Эти часы кроме времени также показывают дату и температуру, и имеют функцию будильника.





Всем спасибо и до новой встречи.
Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
1 комментарий
  1. Pronin
    Купили этот набор. Впаял 1 индикатор(из 4х) и зря. Контроллер греется и не работает. Пришлось выкорчевывать (выпаивать) индикатор. Сама плата непонятно из чего и как. Проверять там надо все. Контроллер старый(когда изготовлен, прошит??)
