Цифровые светодиодные часы своими руками


Привет всем любителям самоделок. В данной статье я расскажу, как сделать цифровые часы со светодиодной матрицей при помощи кит-набора, заказать который можно по ссылке в конце статьи. Такие самодельные часы будут отличным индикатором времени в вашем доме, а также будут показывать температуру в помещении, что отличает их от обычных часов.

Перед тем, как прочитать статью, предлагаю посмотреть видео, где показан процесс сборки данного кит-набора с разбором всех мелочей, и само собой проверкой готовой самоделки.



Для того, чтобы сделать цифровые светодиодные часы своими руками, понадобится:
* Кит-набор
* Паяльник, припой, флюс
* Бокорезы
* Крестовая отвертка
* Приспособление для пайки "третья рука"
* Блок питания 5В с выходом USB

Шаг первый.
Комплект кит-набора достаточно большой. В нем есть инструкция на английском языке, которая поможет собрать схему, настроить ее и посмотреть номиналы радиодеталей, так как на самой плате не все указано.



Также в комплекте есть кабель USB, на конце которого находится штекер под разъем питания на часах, от которого они и будут питаться.


Сама плата выполнена достаточно качественно. Тут же есть и панельки из оргстекла, которые в следующем будут собраны в корпус и пакетик с радиодеталями и крепежом.







Первым делом закрепим плату в приспособлении для пайки" третья рука" и начнем расставлять резисторы.

Их в схеме всего три, номиналы у них одинаковые и даже подписаны на бумажке, на которой они были закреплены в комплекте.







Удобно то, что определять сопротивление резисторов здесь не нужно, поэтому просто устанавливаем на места с надписью на плате R1, R2 и R3 данные резисторы. Для того, чтобы при пайке радиодетали не выпали, подгинаем им выводы.

Шаг второй.
Далее ставим на плате керамические неполярные конденсаторы, их номиналы в данном случае разные и подписаны на корпусе.





В схеме у нас их три, два из них емкостью 22пФ с цифрой 22 на корпусе и один конденсатор на 0,1 пФ с цифрой 104 на корпусе. В каком порядке их поставить смотрим по инструкции.

Шаг третий.
Теперь вставляем фото и терморезистор, первый можно установить вплотную к плате, а вот терморезистор нужно вывести немного за пределы корпуса, чтобы измерение температуры было как можно точнее, для этого припаиваем его, оставив длинные ножки.




Далее припаиваем остальные компоненты на плате, для лучшего спаивания наносим флюс. После пайки удаляем лишние части выводов при помощи бокорезов. Данный способ достаточно хорош, но будьте при этом аккуратны, так как можно удалить и саму дорожку, которую восстановить будет сложно.






Шаг четвертый.
После этого переходим к микросхемам, их в данном случае две, одна имеет восемь выводов, другая 28. Спутать одну с другой тут не получиться, а для их правильной установки нужно совместить ключ на микросхеме, который выполнен в виде полукруга или точки с ключом на плате, также на плате первый контакт выполнен в виде квадрата.







Аналогично делаем со второй микросхемой. В комплекте было два гнезда под установку микросхем, но ставить их или нет зависит только от вас, так как их можно припаять и без этого. При пайке без гнезд не перегревайте микросхемы, так как они могут выйти из строя, плюс гнезд в том, что микросхемы от самого паяльника греться не будут, потому что устанавливаются после пайки.

Шаг пятый.
Ставим кнопки на плату, которые в дальнейшем позволят настроить часы.

Затем устанавливаем гнездо для подключения питания и пищалку, на ее корпусе указан плюс, со стороны которого находится плюсовой вывод, также полярность можно узнать по длине ножек, длиная- плюс, короткая-минус,а на самой плате отмечен плюс в кружочке.





Припаиваем разъем для батарейки, которая будет продолжать ход времени при отключении от питания, после подключения питания время не собьется.


Шаг шестой.
Теперь хорошенько припаиваем все выводы радиодеталей, предварительно нанеся флюс на контакты.

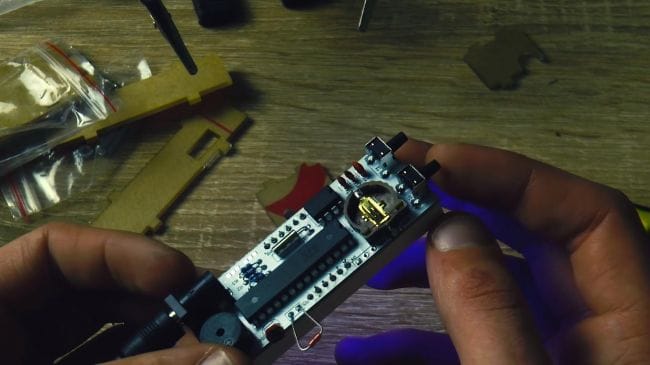

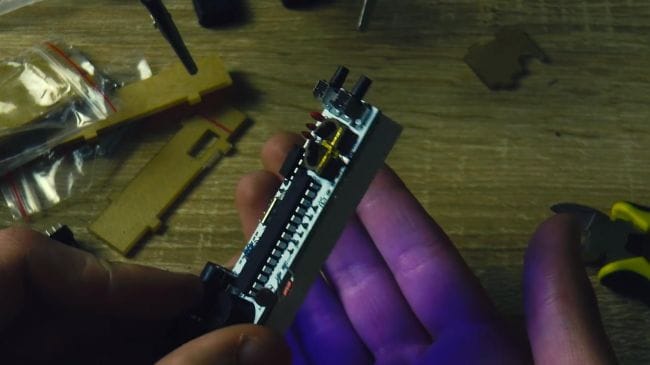

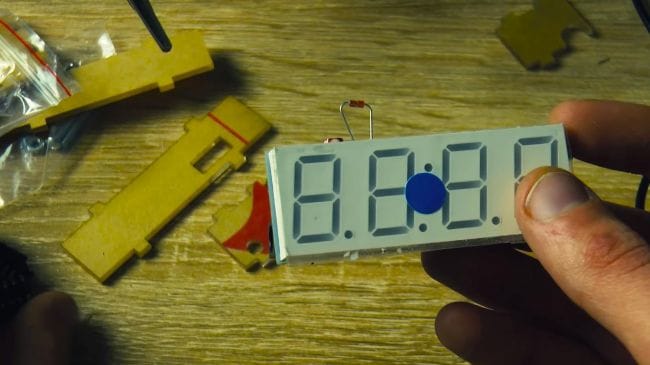

Из электронной части почти все, осталось припаять светодиодную матрицу. Устанавливаем ее на свое законное место и припаиваем.









На этом паяльник можно выключать.

Шаг седьмой.

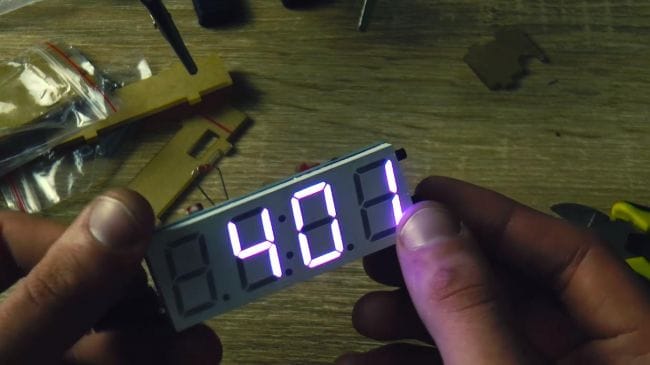

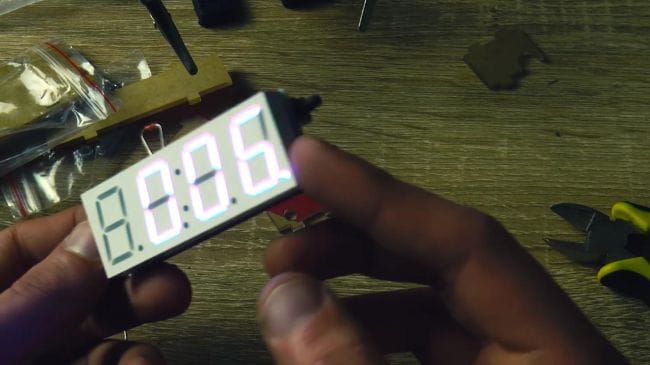

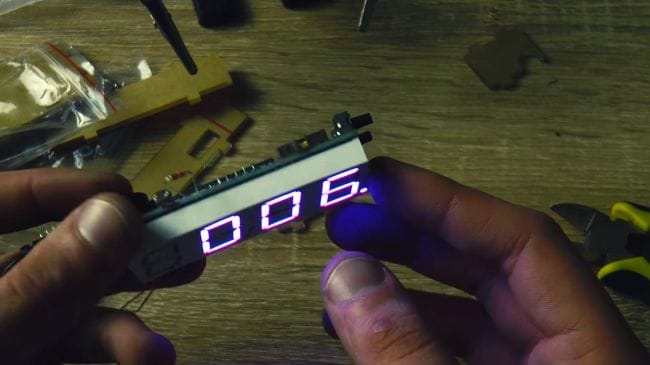

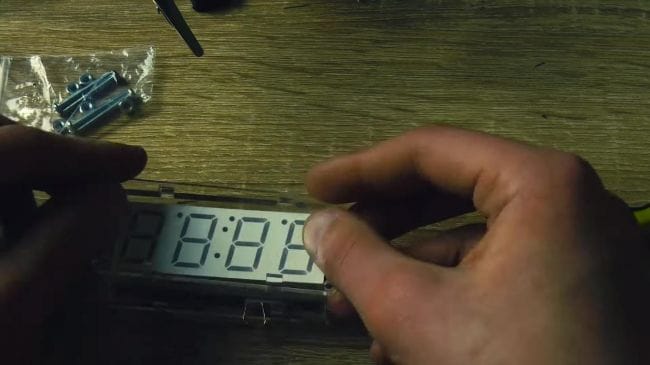

Пришло время поместить всю начинку в корпус. Перед установкой в корпус проверяем часы на работоспособность, чтобы не разбирать его при какой-либо ошибке или неисправности.

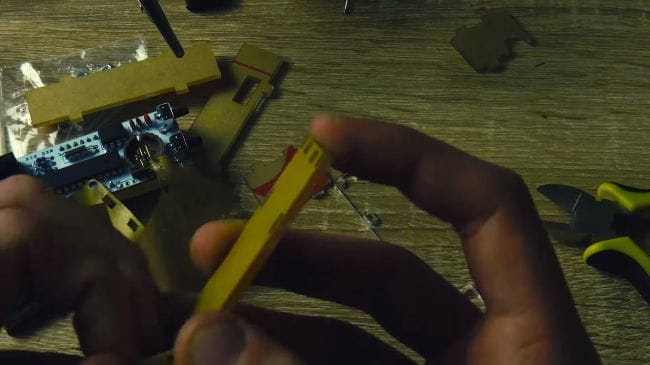

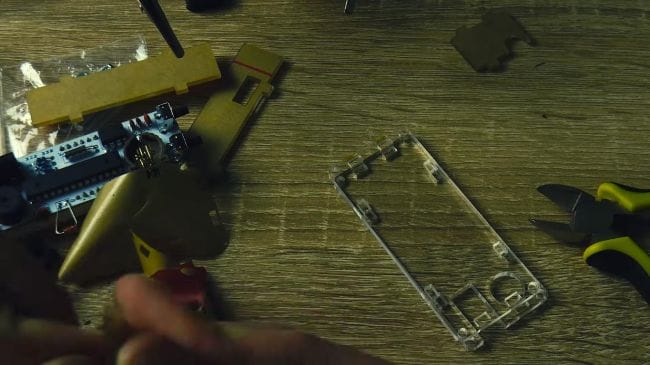

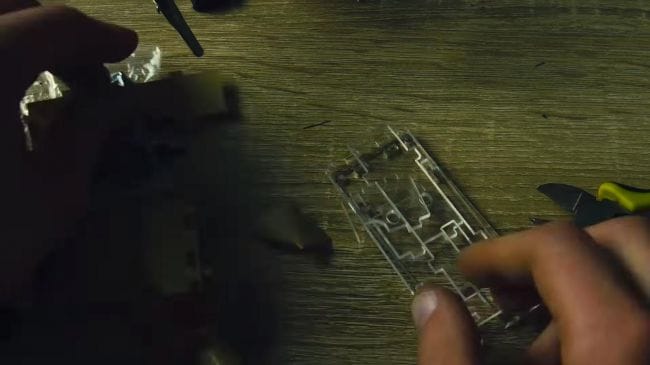

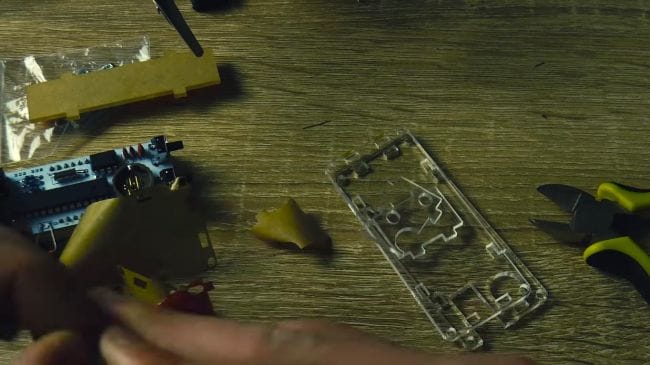

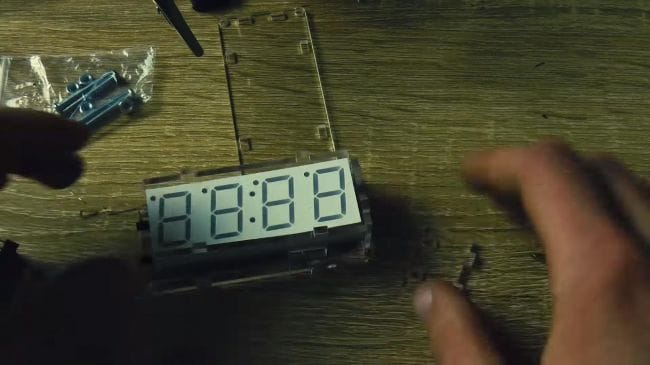

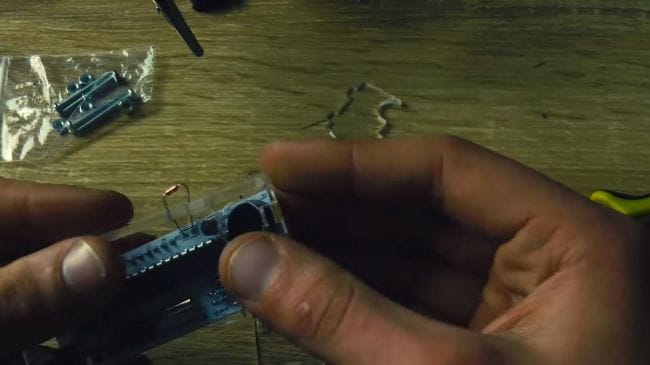

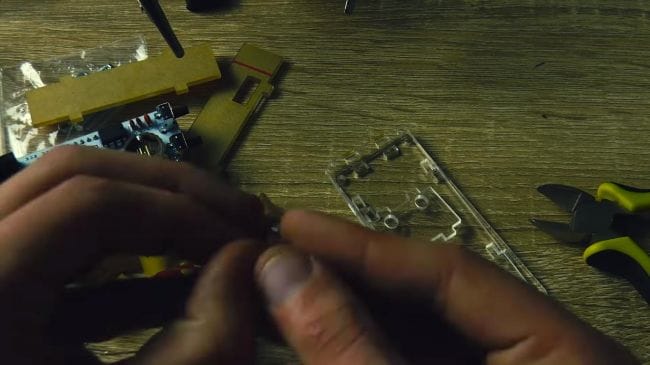

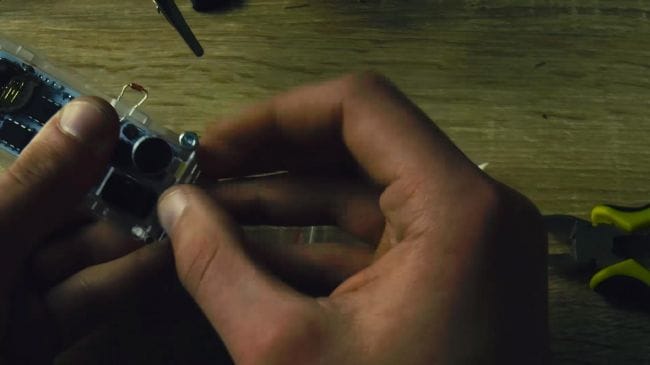

После того, как убедились в исправной работе часов, начинаем снимать с оргстеклянных пластинок защитные пленки. Между собой они скрепляются при помощи специальных пазов и винтиков с гайками, которые проходят корпус насквозь.

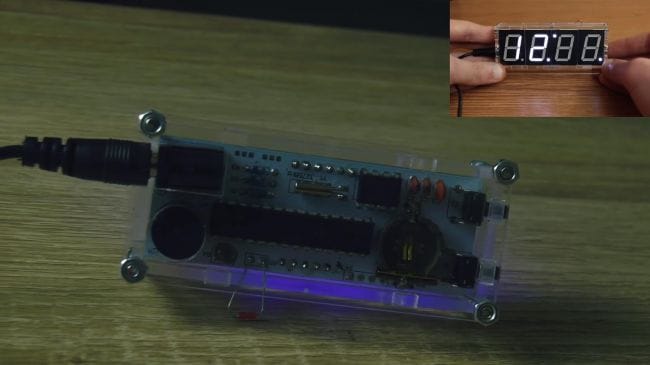

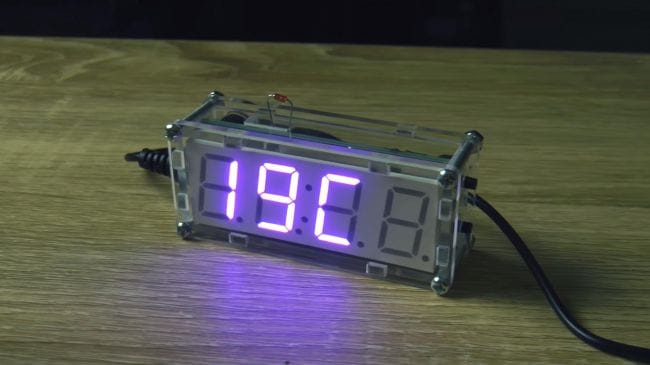

Вот и все, цифровые светодиодные часы полностью готовы, подключаем их к блоку питания с USB выходом и настраиваем время.

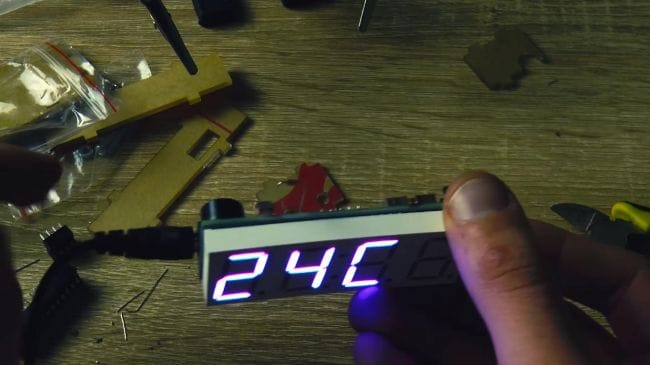

Данные часы выглядят вполне оригинально, их прозрачный корпус смотрится необычно, а выведенный за пределы корпуса терморезистор позволяет определить температуру в помещении, что лишним точно не будет. Также в них есть удобная функция, которая реализована при помощи фоторезистора, когда наступает ночь, то светодиодная матрица часов понижает яркость и тем самым не слепит глаза.
На этом у меня все, спасибо за внимание и творческих успехов.
