Часы своими руками

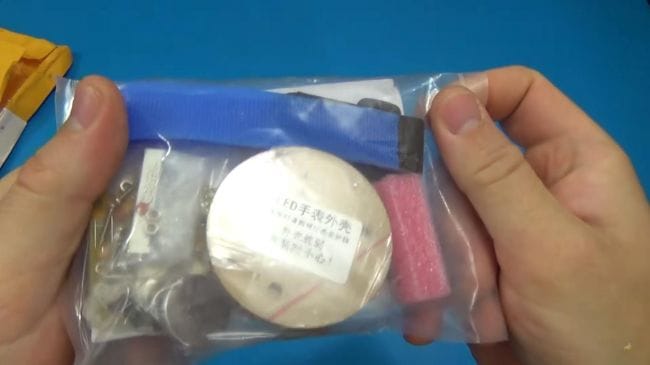

Привет всем любителям самоделок. В наше время разнообразие наручных часов настолько огромное, что порой становится скучно и хочется чего-то больше. Именно поэтому, в данной статье я расскажу, как сделать наручные часы своими руками, что позволит вам почувствовать себя настоящим часовщиком. Для сборки такой самоделки много деталей не понадобится, главным элементом в основе будет кит-набор, заказать который можно с алиэкспресс по ссылочке в конце статьи.

Перед тем, как прочитать статью, предлагаю посмотреть видео про пошаговую сборку данного кит-набора, а также его тест на исправность.

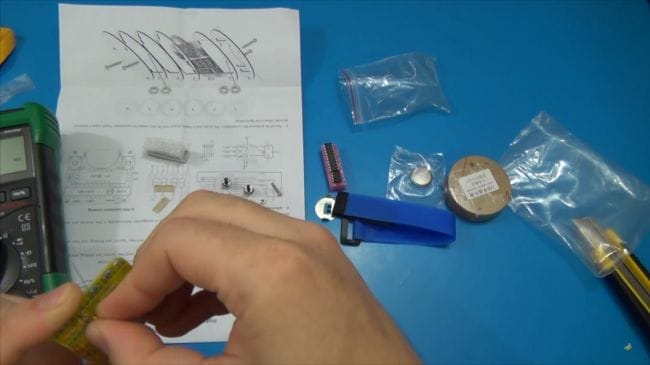

Для того, чтобы сделать часы своими руками, понадобится:
* Кит-набор
* Паяльник, припой, флюс
* Бокорезы
* Мультиметр
* Приспособление для пайки "третья рука"
* Отвертка крестовая

Шаг первый.

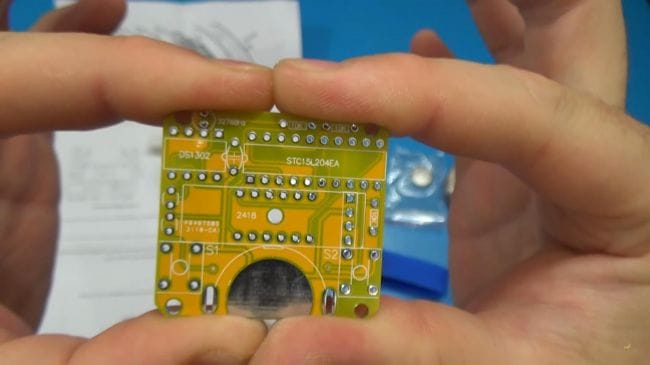

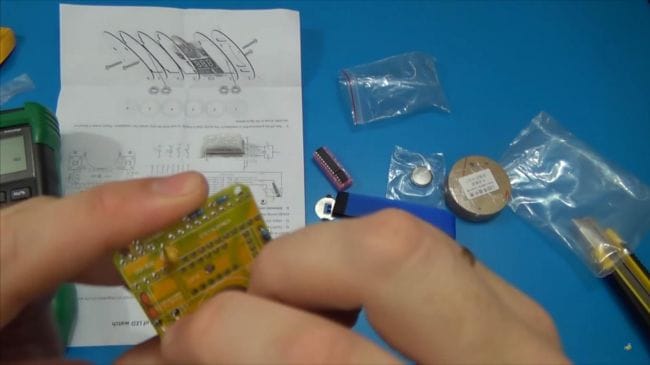

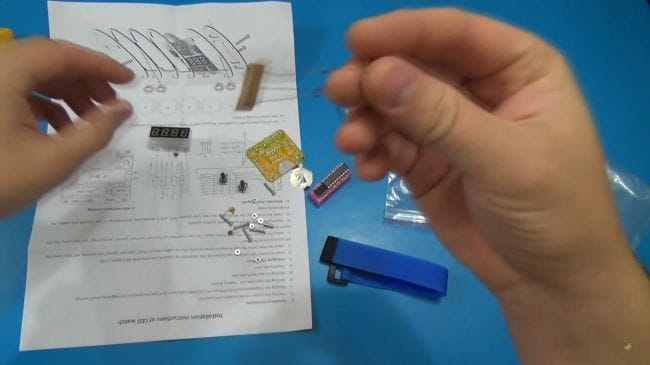

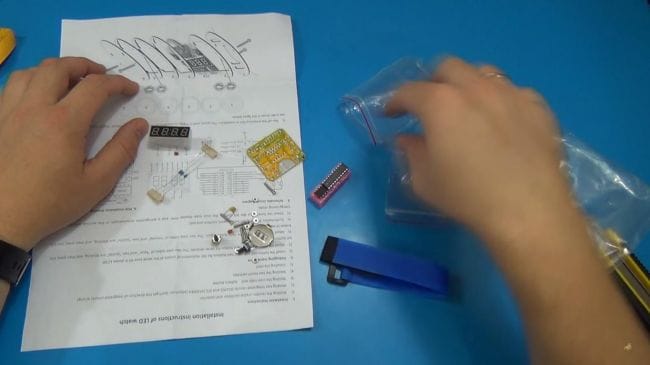

Первым делом нужно расставить все компоненты на плате на свои места.

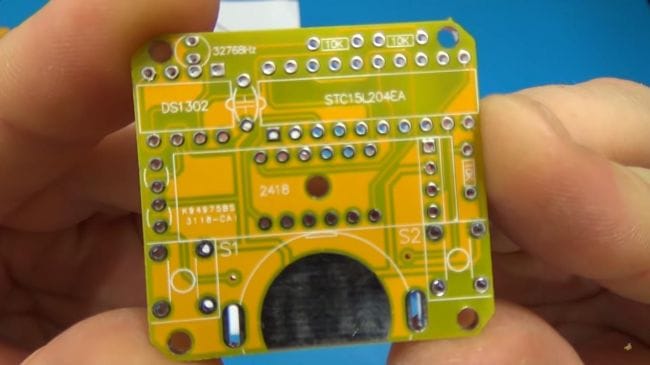

Для каждого компонента подписана маркировка с указанием номинала.

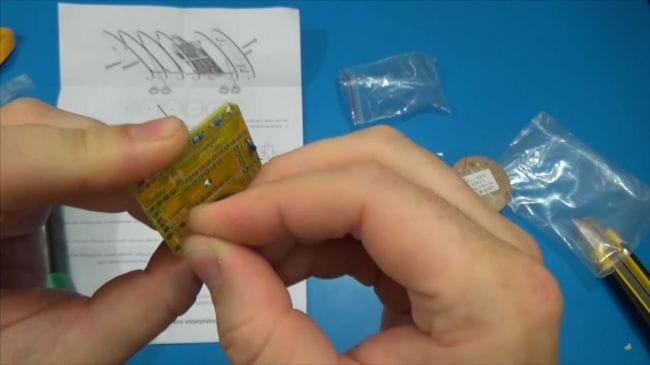

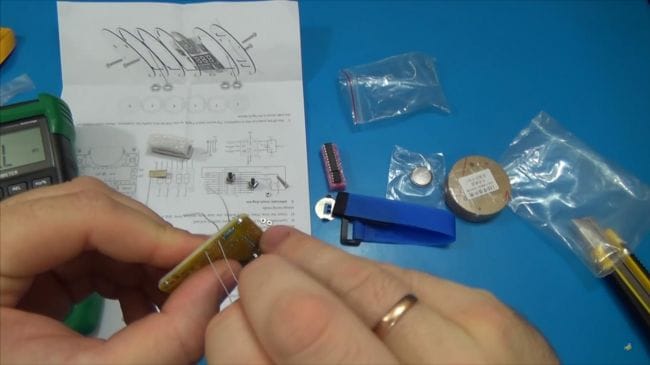

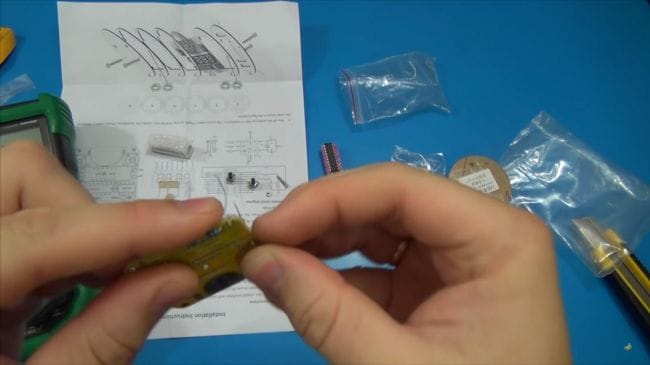

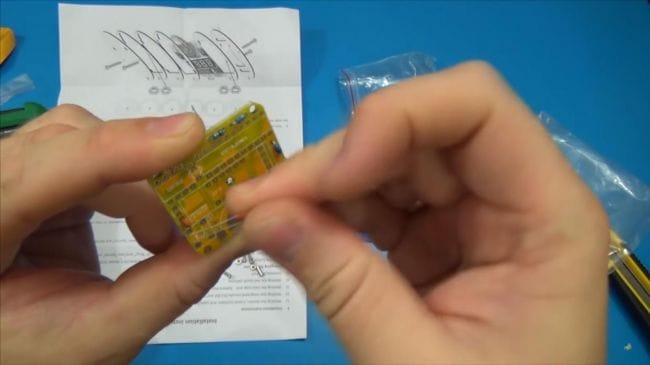

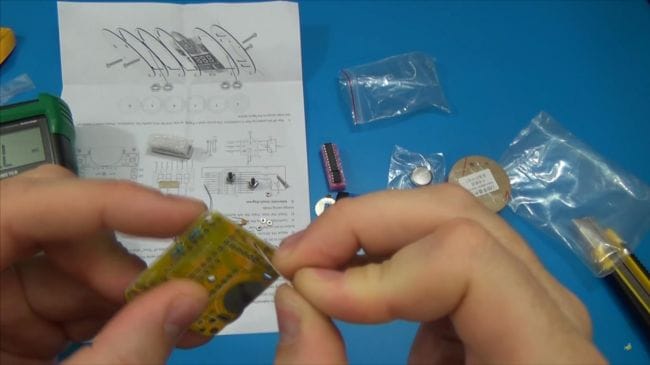

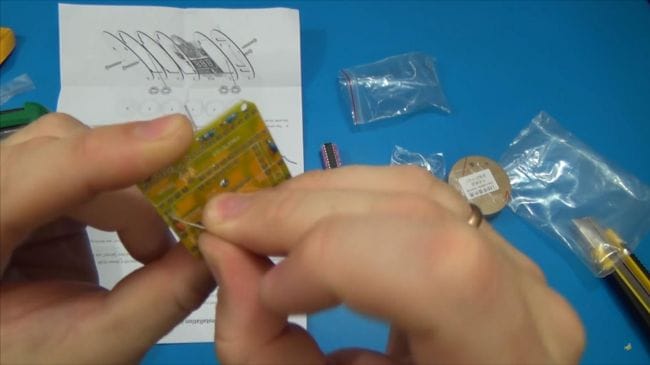

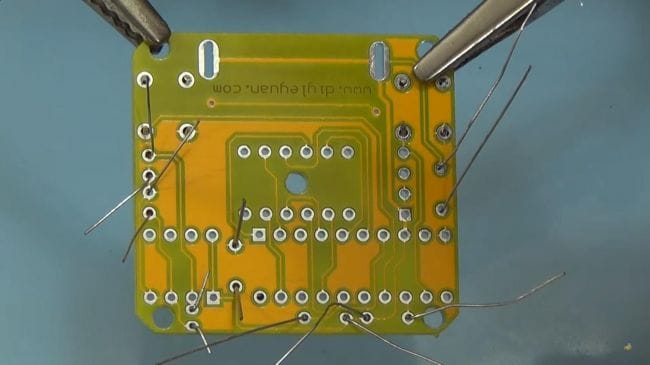

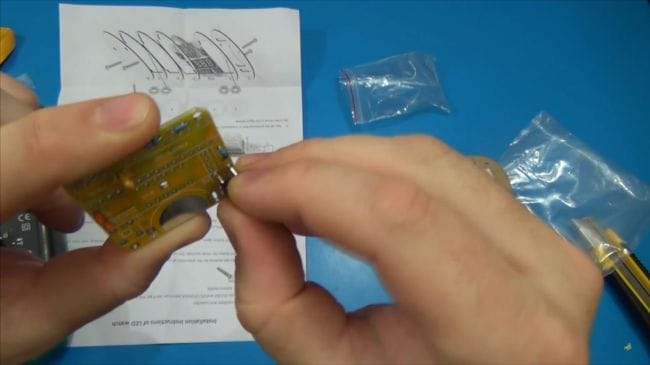

Устанавливаем резисторы согласно номиналу, который можно узнать при помощи мультиметра, онлайн-калькулятора или цветовой маркировки на корпусе. В случае, если у вас нет мультиметра, можно воспользоваться специальной программой на телефон, которая и определит номинал резистора по цвету полосок. С обратной стороны платы выводы резисторов, а также других компонентов слегка загинаем, это не даст им выпасть при пайке, так как плата будет перевернута.







Шаг второй.

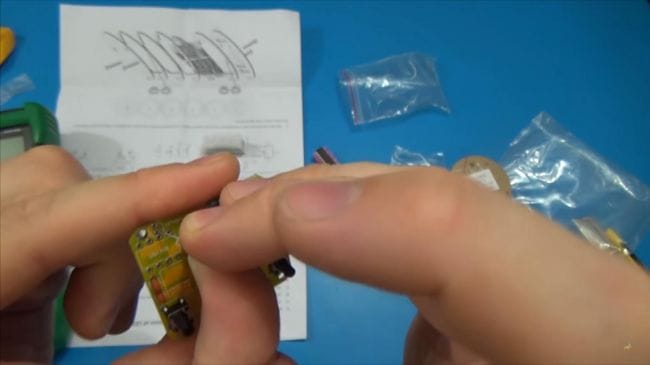

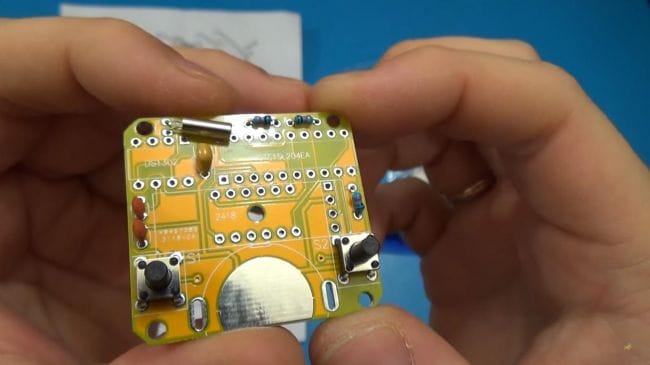

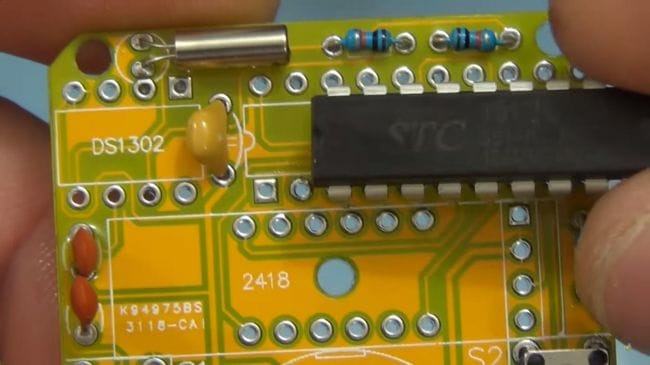

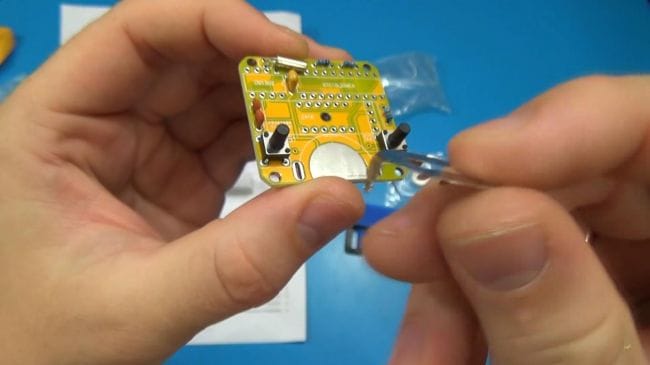

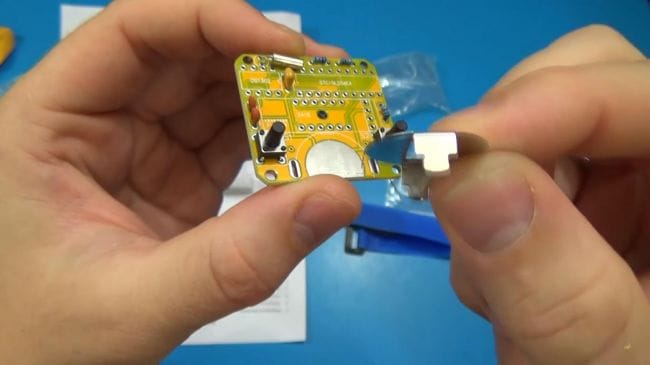

Далее устанавливаем две кнопки, керамические конденсаторы и кварц, который, как и предыдущие детали не имеет полярности.

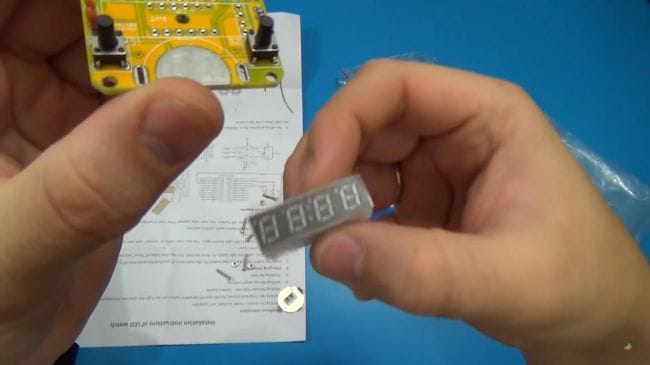

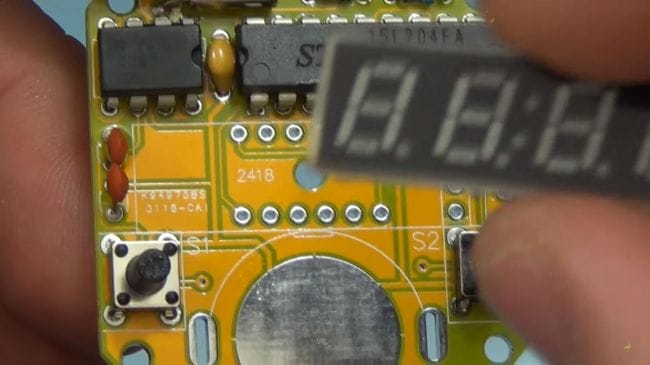

Затем останется установить крепеж батарейки, микросхемы и экран.

Шаг третий.

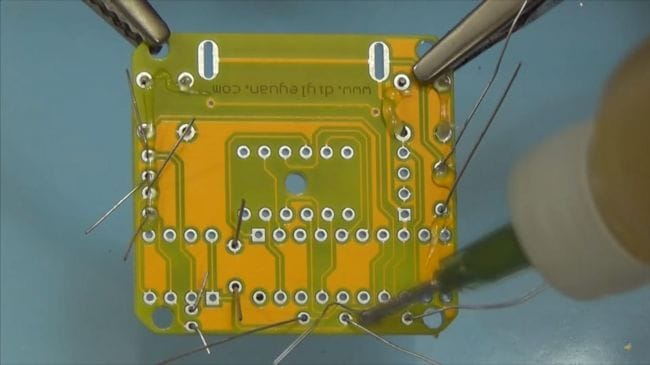

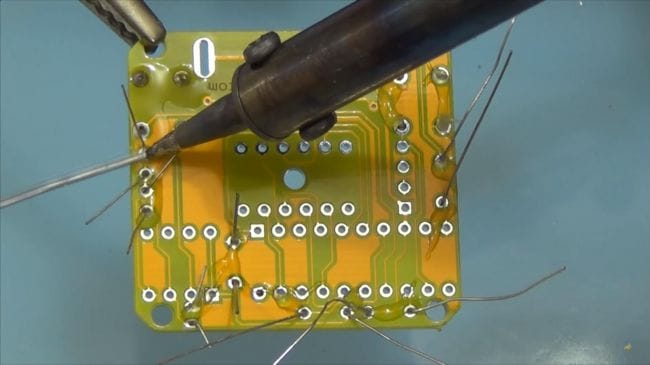

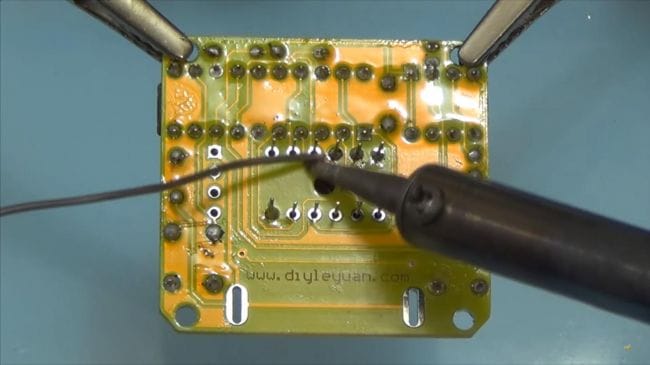

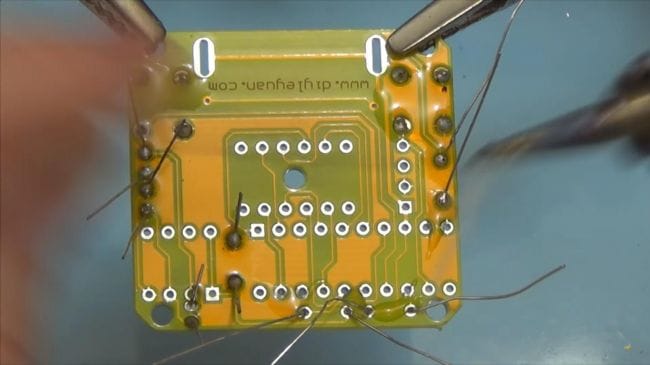

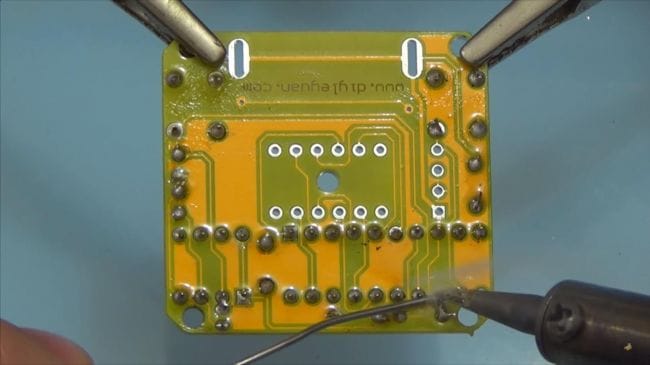

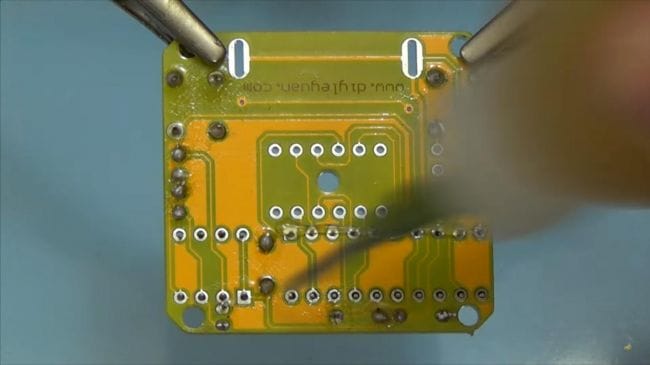

Пришло время припаять компоненты, установленные на плате. Фиксируем плату в приспособлении для пайки "третья рука" и наносим на контакты флюс.

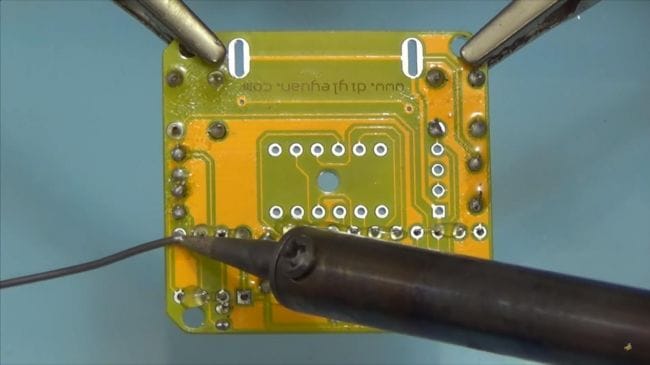

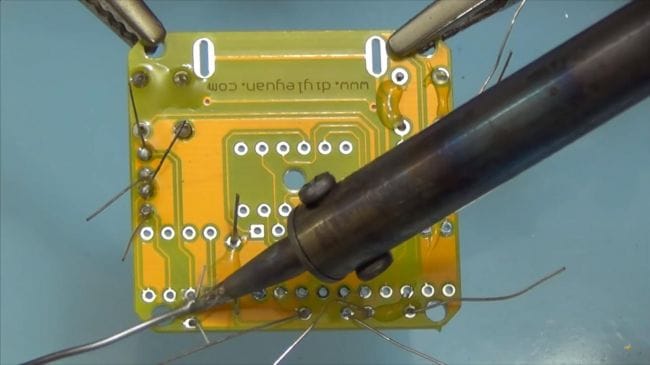

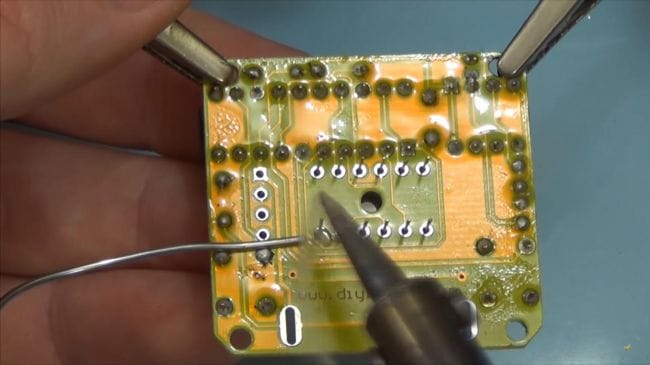

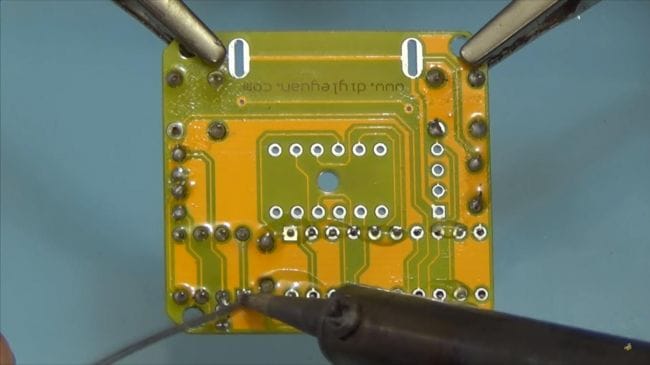

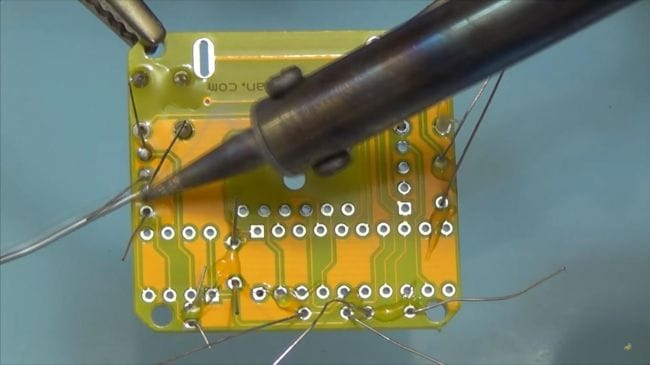

Далее берем в руки паяльник и начинаем постепенно припаивать каждый вывод элементов, при необходимости добавляем припоя.




Шаг четвертый.

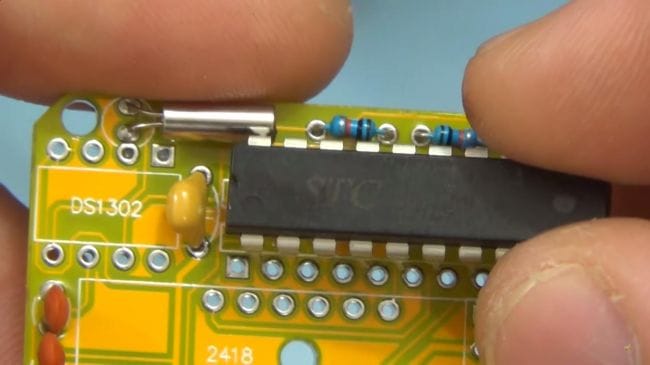

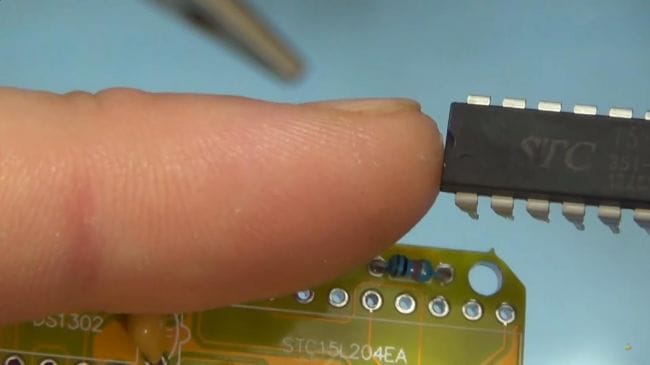

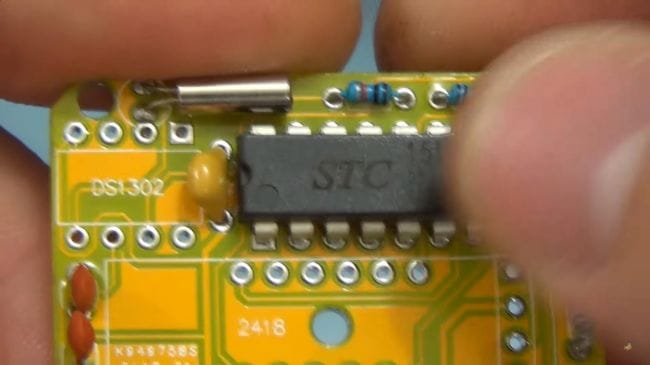

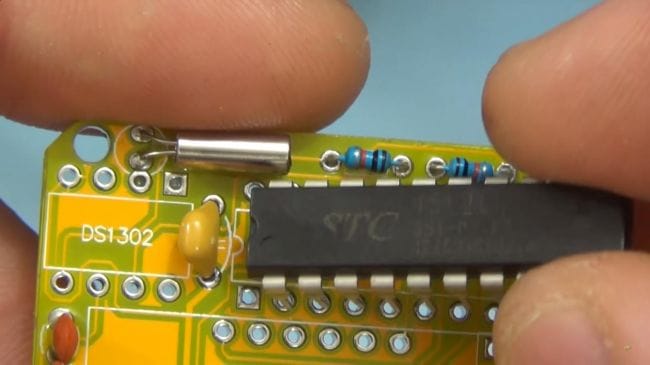

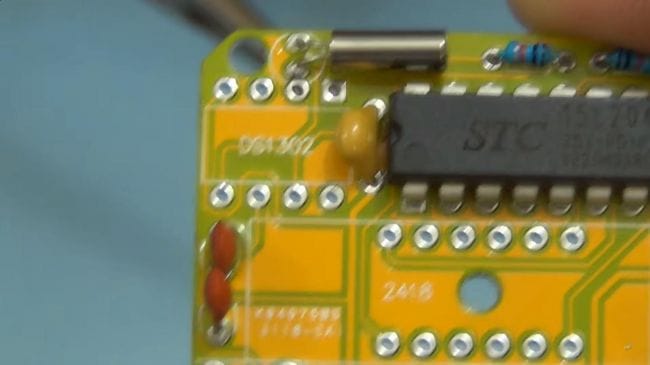

Теперь устанавливаем на плату микросхему, на ее корпусе есть ключ, который нужно совместить с ключом, изображенным на плате. Микросхемы в данном кит-наборе две, вторую устанавливаем аналогично первой, предварительно подогнув ножки, чтобы они без труда вошли в отверстия на плате.







Затем также закрепляем в "третьей руке", наносим флюс и припаиваем выводы к контактам.

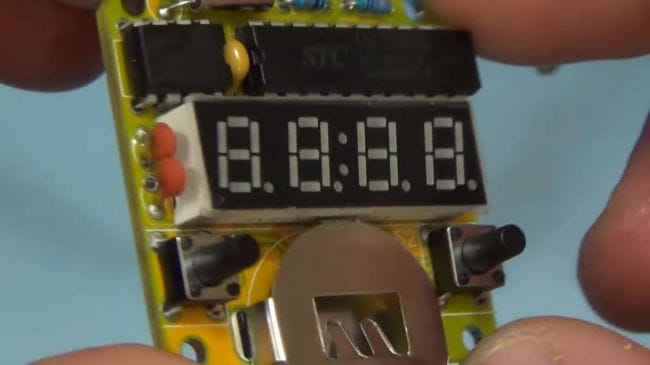

После того, как микросхемы припаяны, припаиваем электронный циферблат и крепление для батарейки.





Шаг пятый.

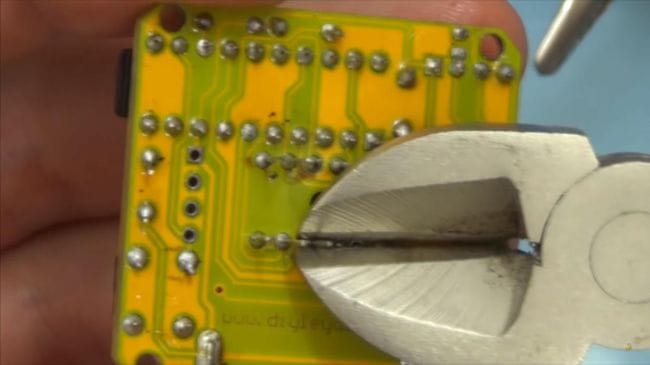

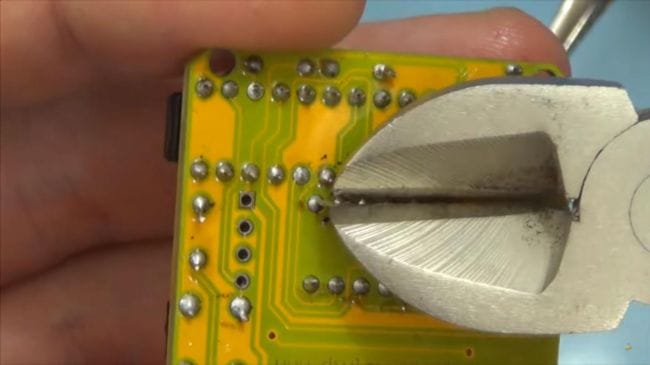

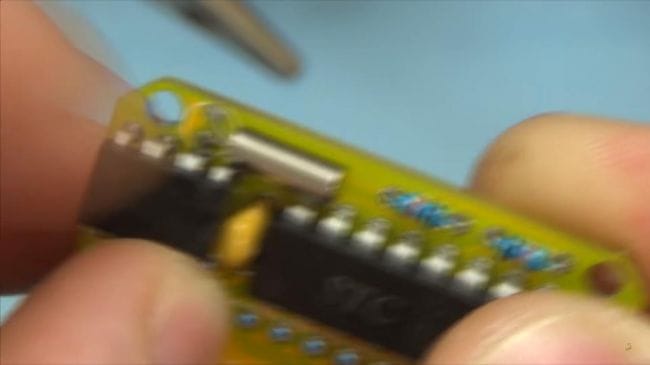

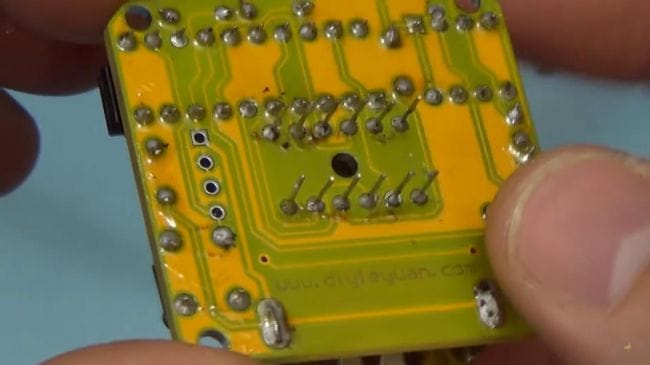

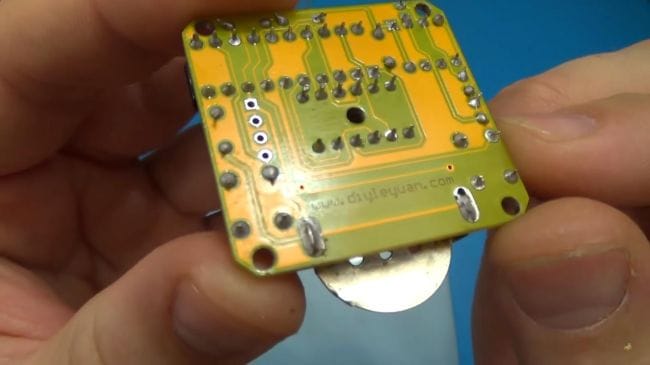

Вытаскиваем плату из зажимов "третьей руки" и при помощи бокорезов удаляем лишнюю часть выводов. При откусывании выводов при помощи бокорезов будьте аккуратны, так как можно повредить дорожки платы или же вовсе оторвать ее .

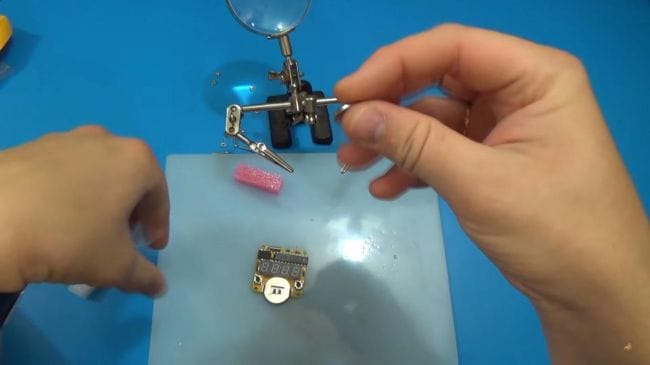

После этого очищаем плату от флюса, для этого отлично подходит бензин "калоша" или ацетон.

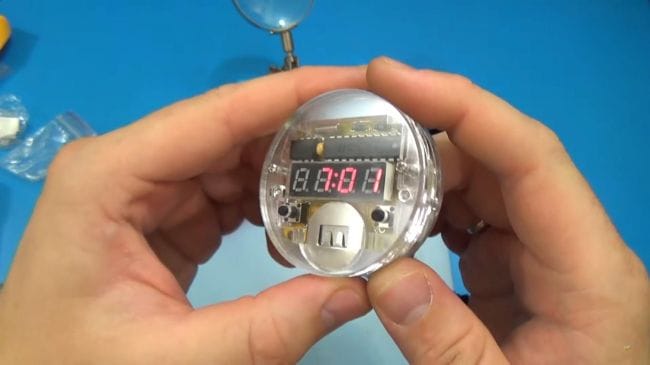

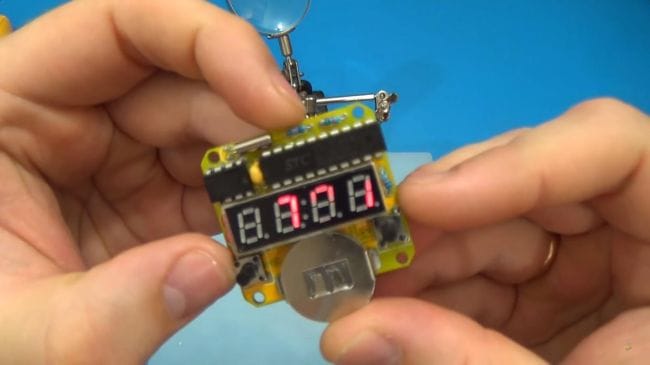

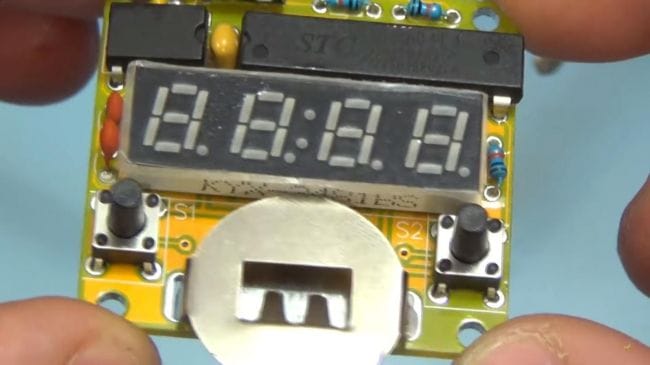

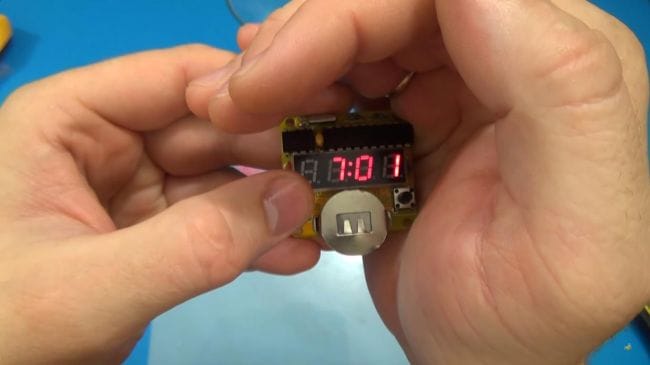

Вставляем батарейку в соответствующий крепеж и проверяем работу платы. Электронный циферблат светится и после некоторого времени гаснет, это сделано с целью экономии батареи.




Шаг шестой.

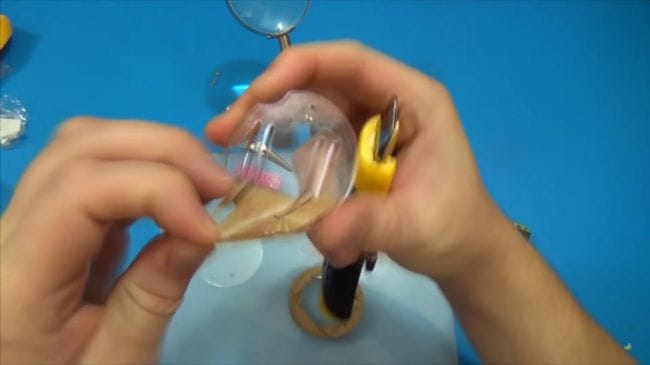

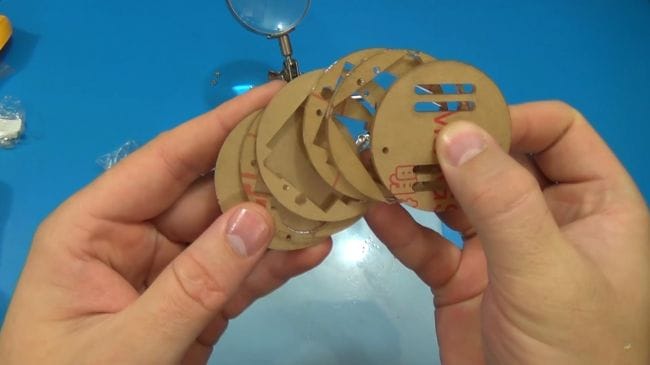

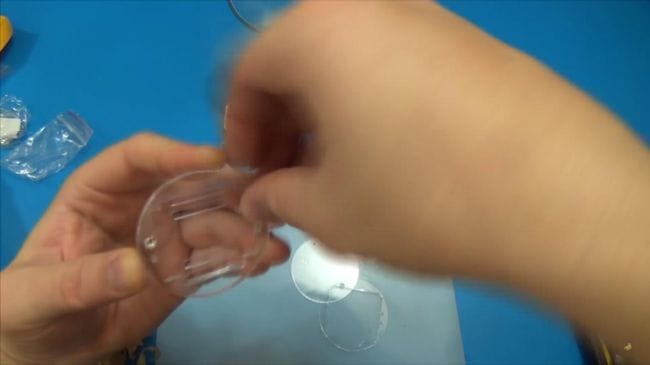

Какие же это часы, скажите вы, если здесь нет корпуса. Исправим это. В комплекте шли пластиковые пластинки, обклеенные защитной пленкой, удаляем ее со всех сторон и переходим к сборке.

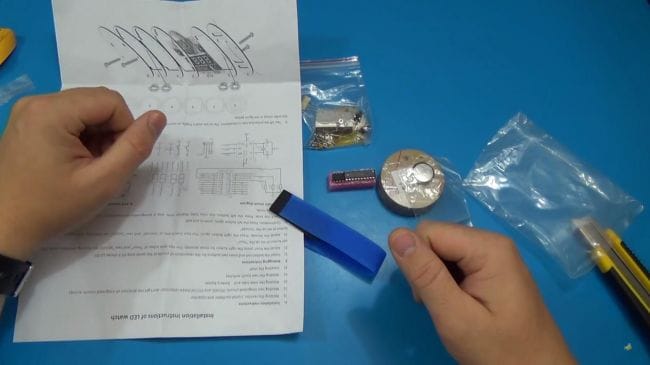

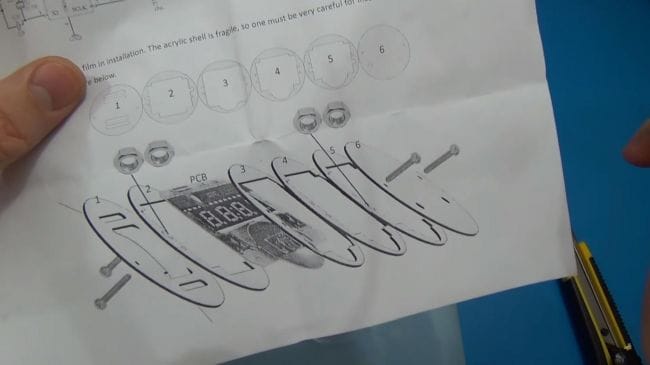

Также в комплект положили инструкцию, на которой показано, как и в какой последовательности устанавливать пластинки.

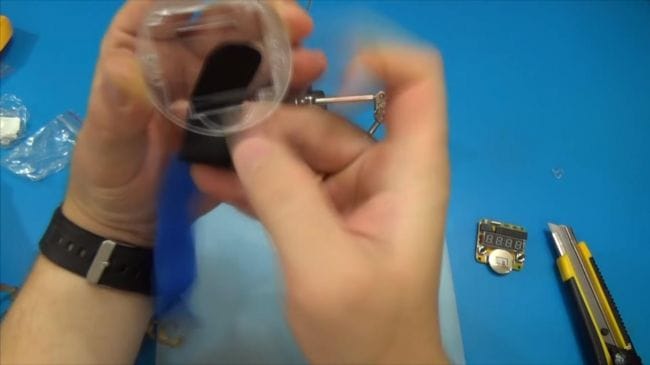

Сначала идет пластинка в которую нужно продеть ремешок, мягкой стороной наружу.


Далее идет пластинка, к которой крепится плата, а затем уже остальные части, которые защищают экран часов от механических воздействий. В завершении скручиваем все при помощи крестовой отвертки и винтиков.


Шаг седьмой.

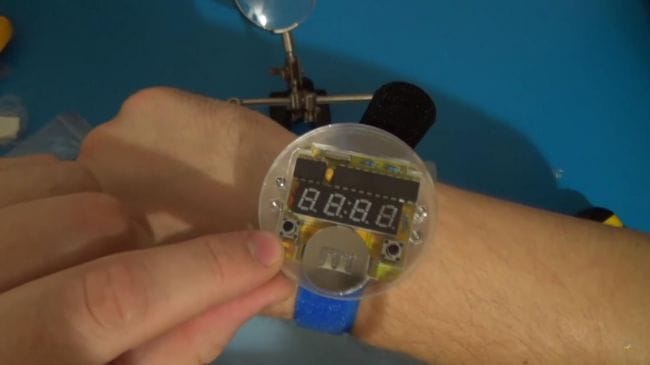

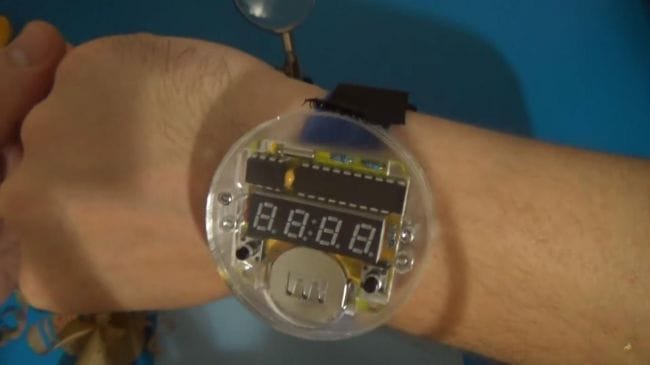

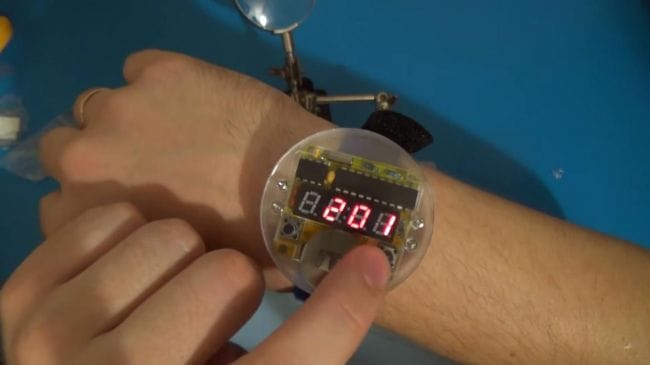

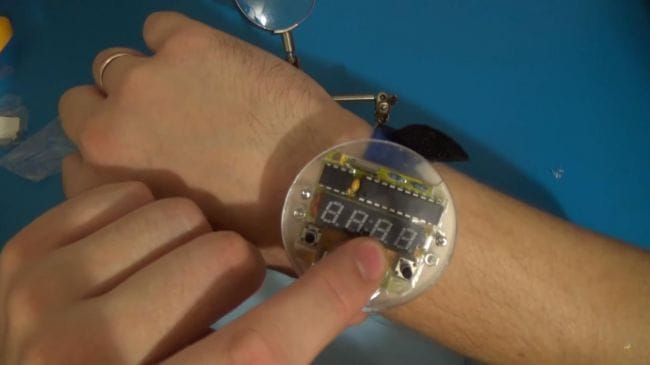

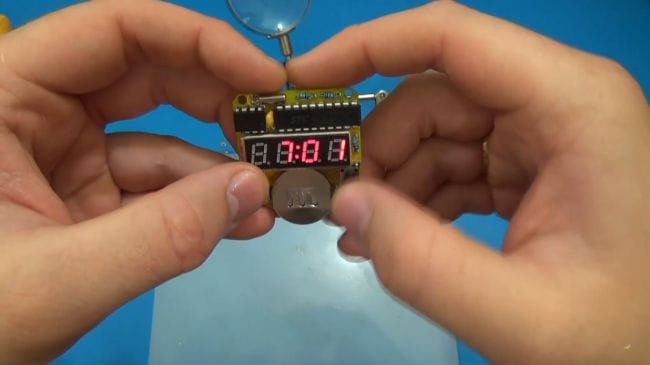

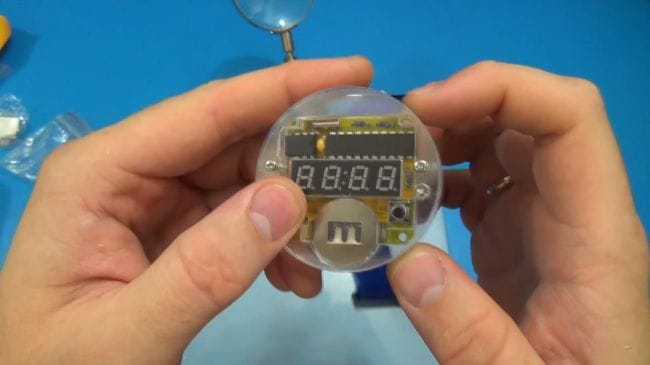

Примеряем часы на руке и в полной мере проверяем их на работоспособность. Чтобы изменить настройку времени нужно зажать правую кнопку и после этого левой настроить время. В итоге мы получаем такие часы, в которых есть красная подсветка цифр и крутой дизайн.





На этом у меня все, всем спасибо за внимание и удачи в новых самоделках.
