Усилитель звука своими руками


Привет всем любителям самоделок. Музыка в настоящее время стала настолько популярна, что без нее мало кто может обойтись, кто-то слушает ее в наушниках, кто-то через колонки. Именно поэтому, в этой статье, я расскажу, как сделать усилитель звука своими руками, через который можно будет слушать вашу любимую музыку, а заказать такой кит-набор для сборки самоделки можно будет на алиэкспресс, ссылка на который будет в конце статьи.

Перед прочтение статьи, рекомендую посмотреть видео по сборке данного усилителя и его проверки на двух динамиках.

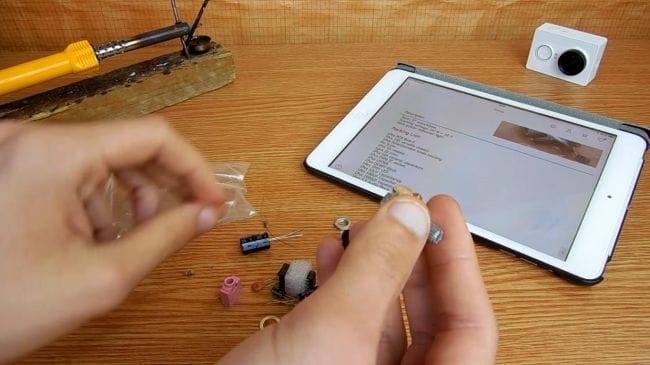

Для того, чтобы сделать усилитель своими руками, понадобится:

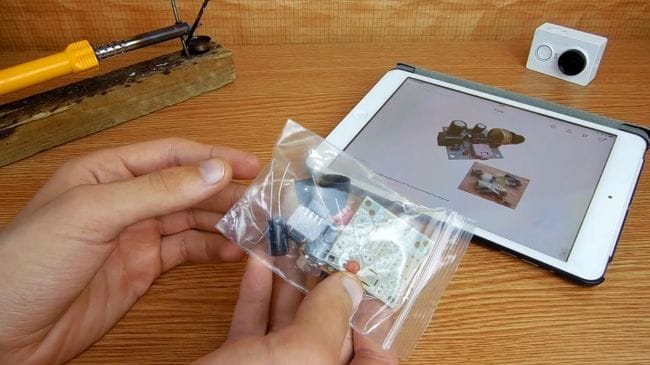

* Кит-набор
* Паяльник, припой, флюс
* Бокорезы

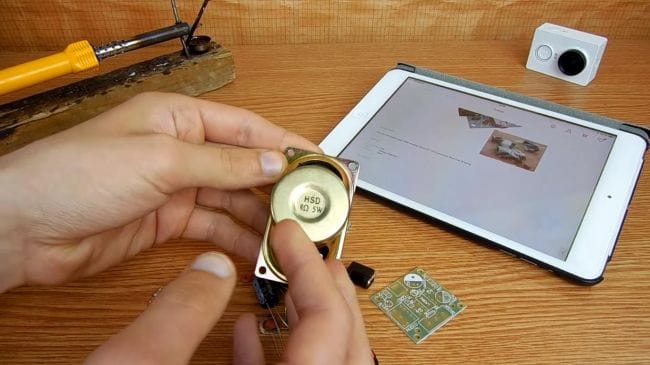

* Динамик с сопротивлением 4 Ом
* Самодельный зажим для плат при пайке
* Блок питания на 12В или повербанк

Шаг первый.

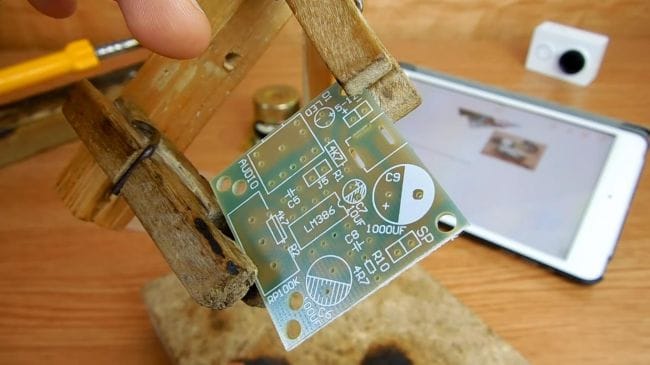

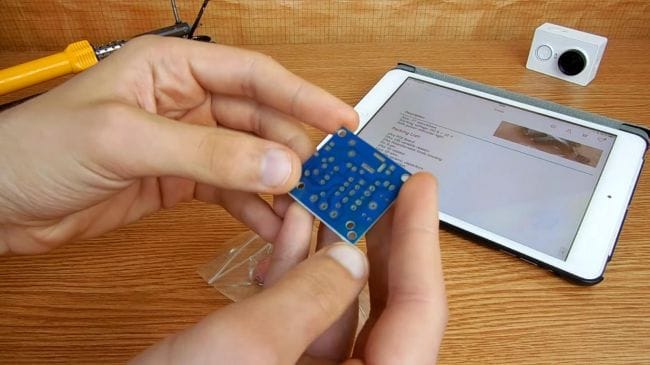

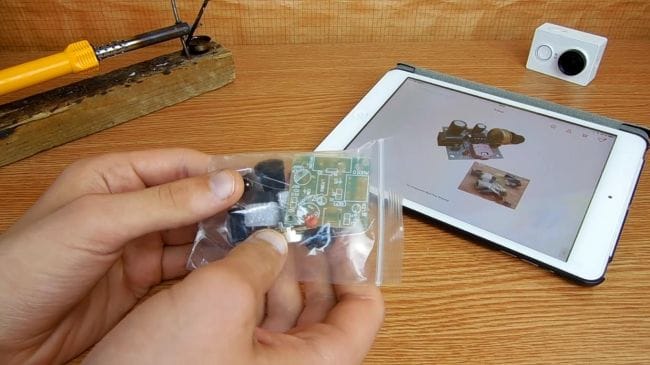

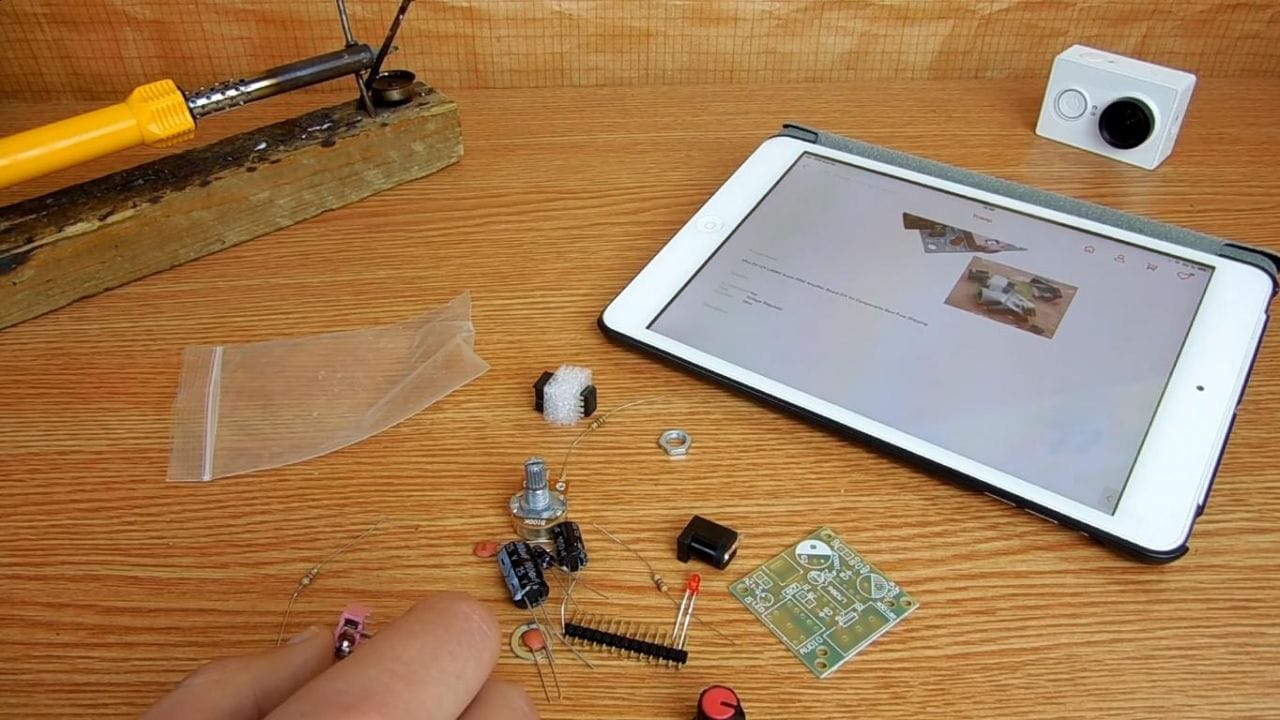

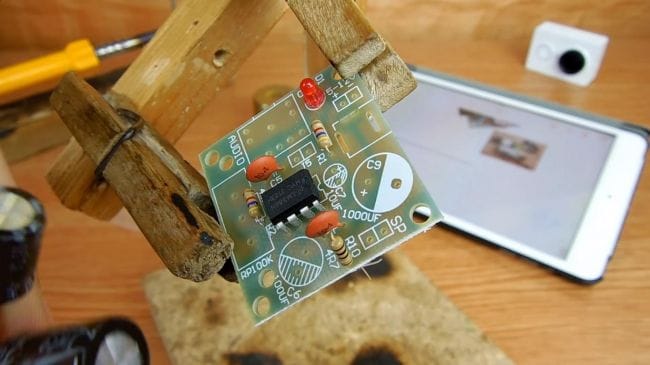

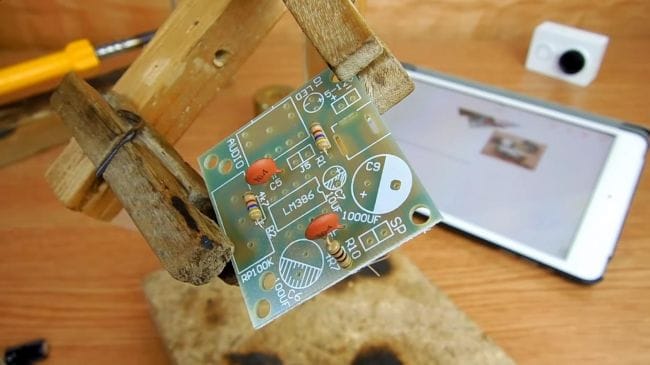

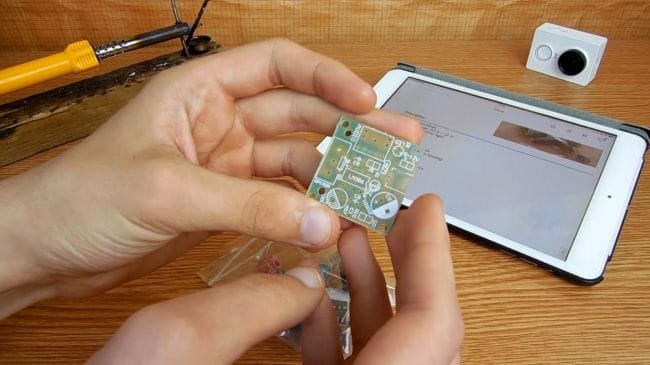

Первым делом нужно разместить все компоненты на плате. Плата в данном случае у нас односторонняя, не все компоненты промаркированы на ней, но сейчас со всем постепенно разберемся.




В комплект также положили переменный резистор и микросхему, которая и усиливает звук.




Фиксируем плату при помощи самодельного зажима, также хорошо подойдет для этих целей приспособление "третья рука".

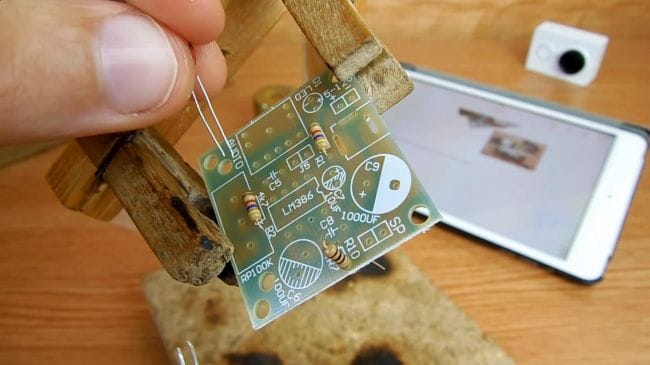

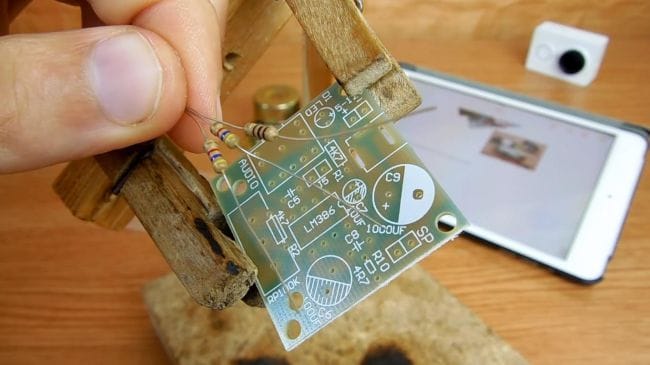

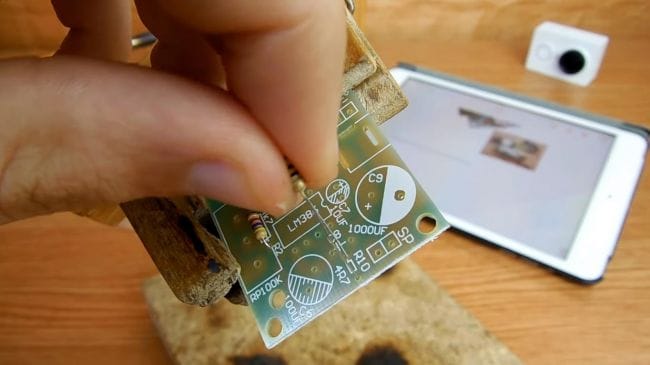

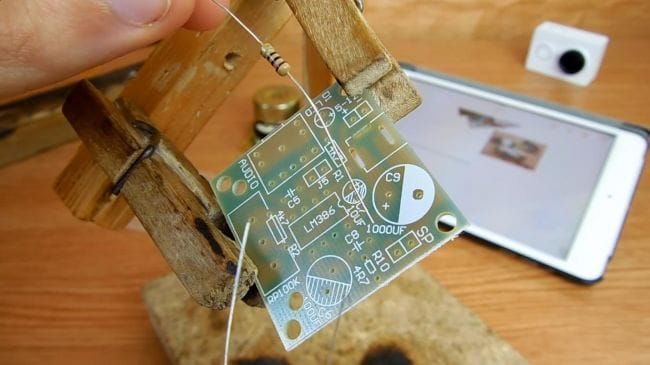

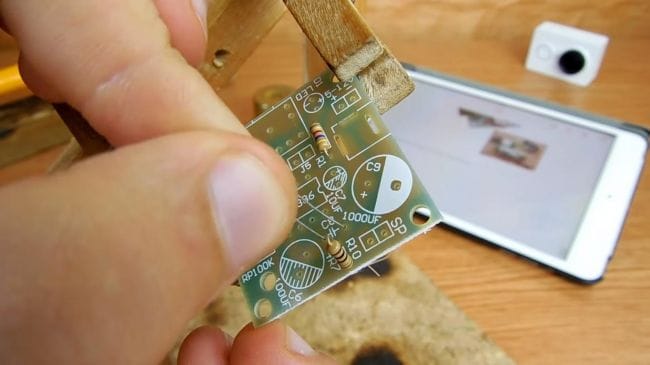

Далее начинаем расставлять резисторы. В кит-наборе их всего три, для определения номинального сопротивления нужен мультиметр или справочная таблица, но не в этом случае, так как у нас два резистора одного номинала, это 4,7 кОм, а другой на 47 Ом. Поэтому ставим все три резистора на свои места, думаю здесь перепутать местами их не получиться.



Шаг второй.

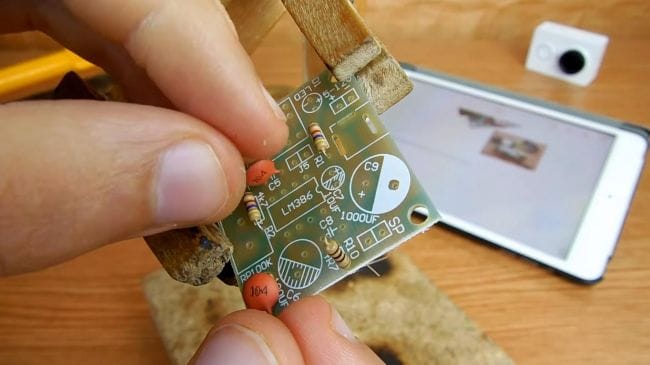

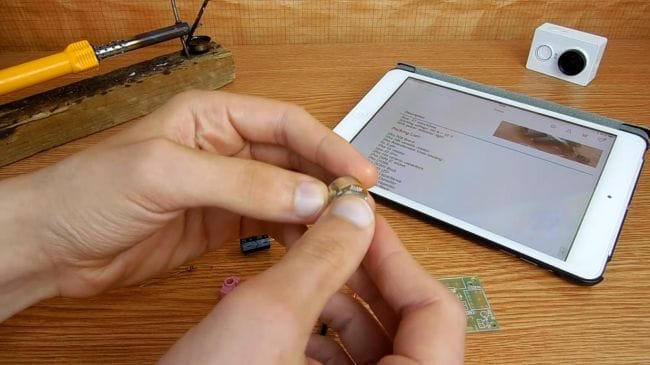

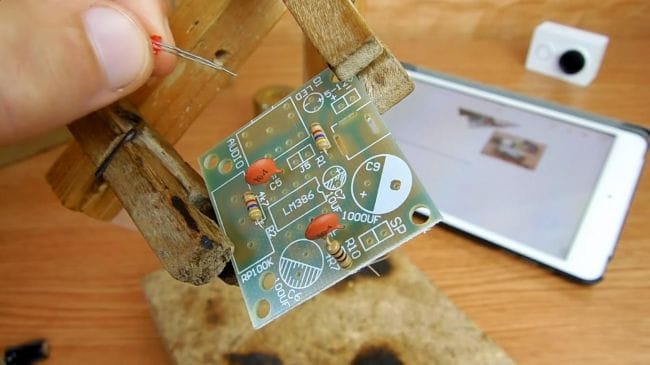

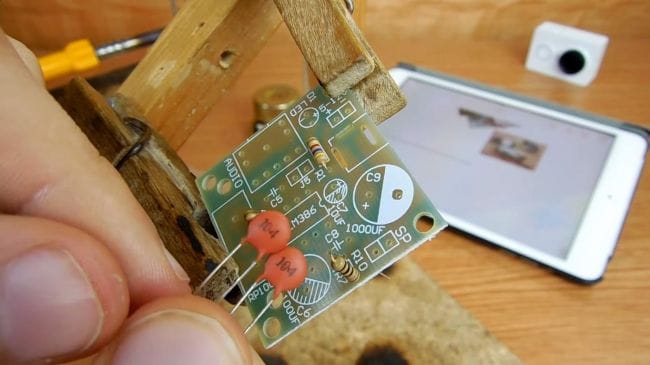

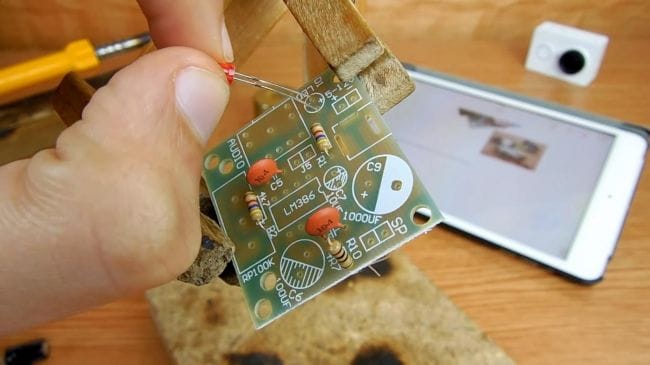

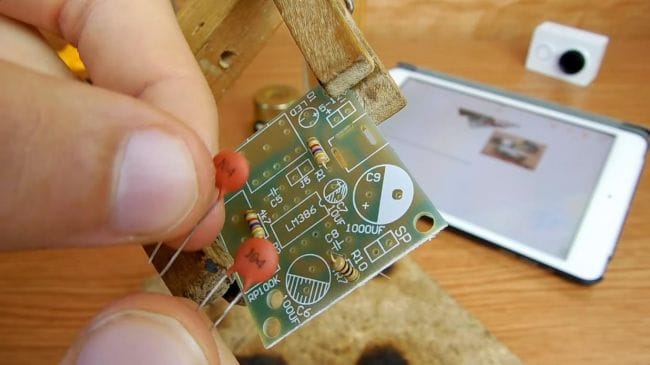

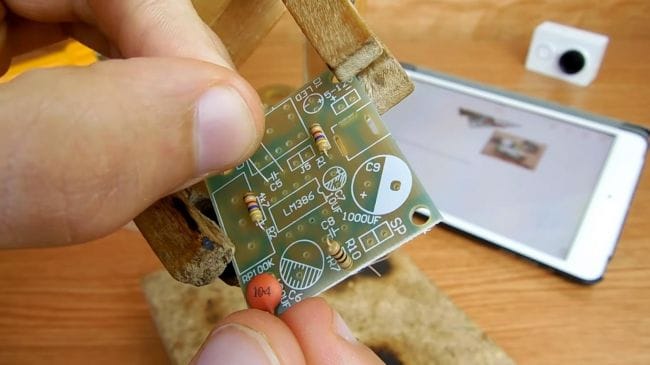

После установки резисторов переходим к неполярным керамическим конденсаторам, на их корпусе указана маркировка 104, а на самой плате такой информации нет. Вставляем данные конденсаторы в места с обозначением С5 и С8.

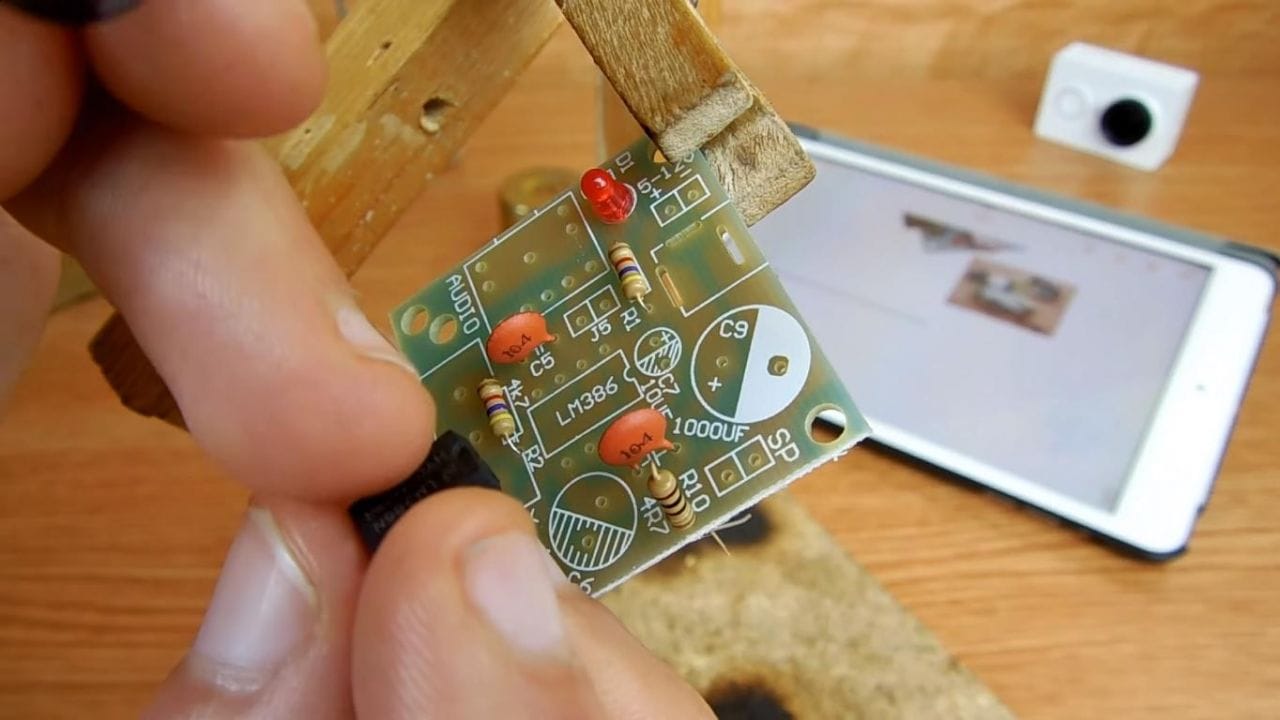

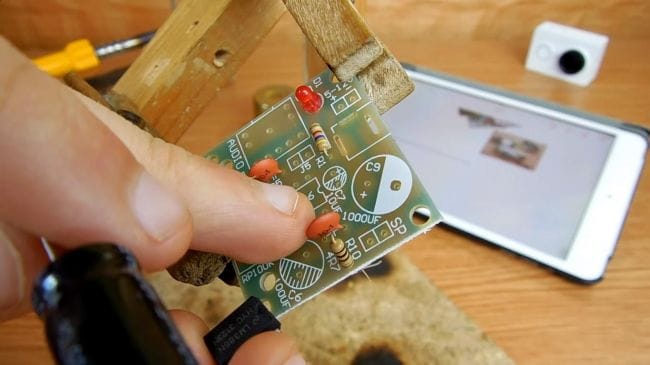

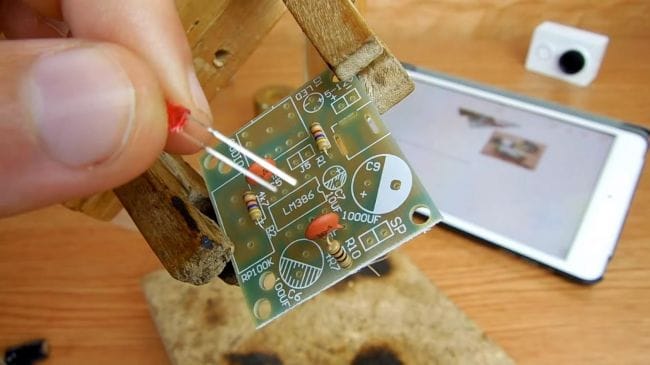

Далее крепим светодиод, его длиная ножка соответствует плюсовому выводу, короткая - минусу. На плате полярность подписана.



Шаг третий.
Так как микросхема в данном случае располагается рядом с полярными конденсаторами, высота которых не даст нормально установить ее, то сделаем это заранее.

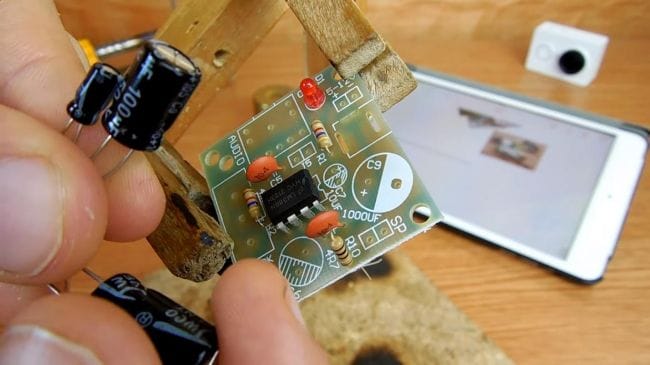

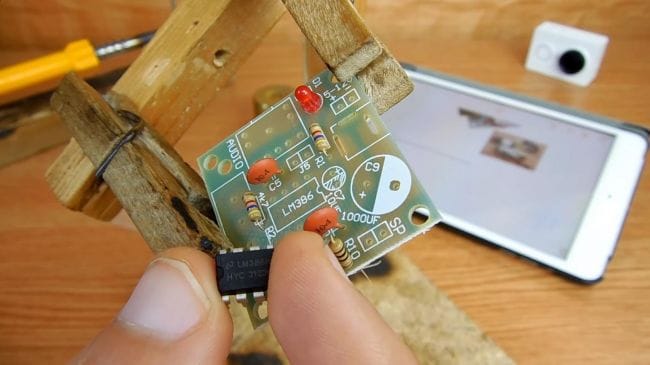

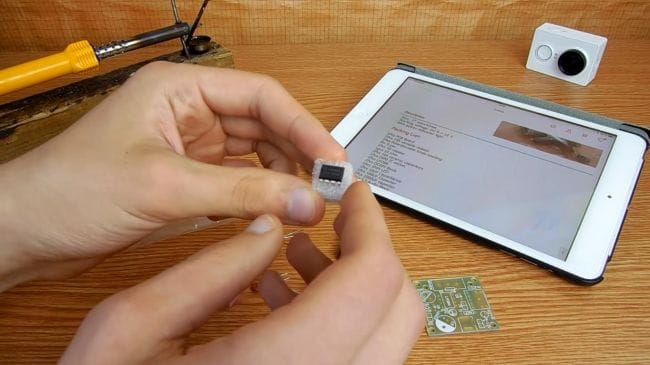

Совмещаем ключ на микросхеме с ключом на плате и слегка подгибаем ножки, чтобы они вошли в отверстия платы.




Шаг четвертый.

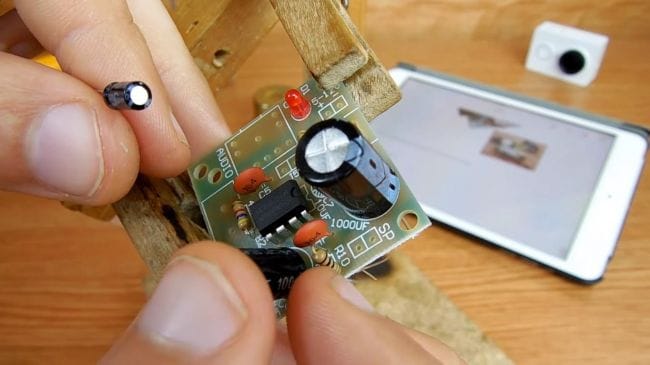

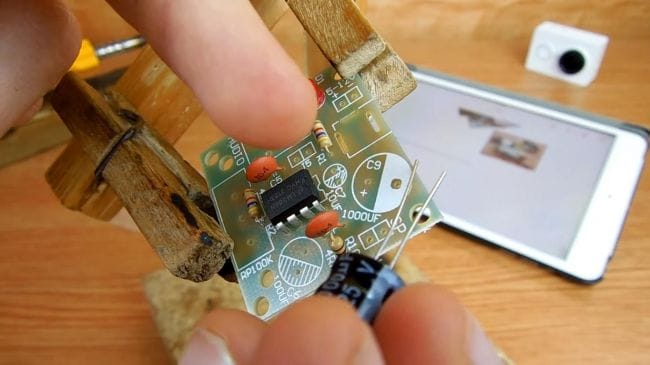

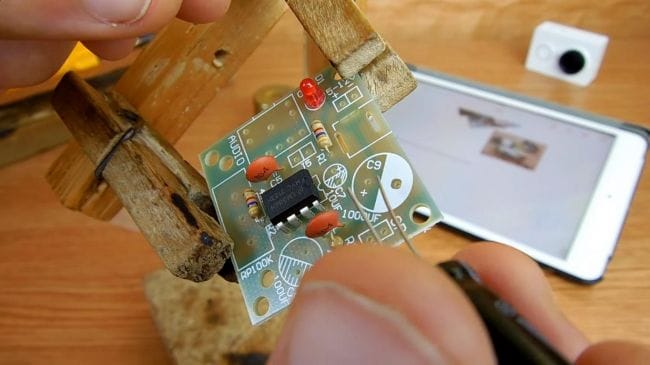

Установив микросхему на свое законное место, переходим к полярным конденсаторам, их у нас на схеме три и они имеют разную емкость, напряжение, а также размеры. Проще всего будет расставить конденсаторы именно по размеру, сопоставляем длинную ножку конденсатора с незаштрихованной поверхностью кружка и минус с заштрихованной, также на конденсаторе указана серая полоска, возле которой и находится минусовой вывод.

Аналогичные действия проделываем со всеми тремя конденсаторами.





Шаг пятый.

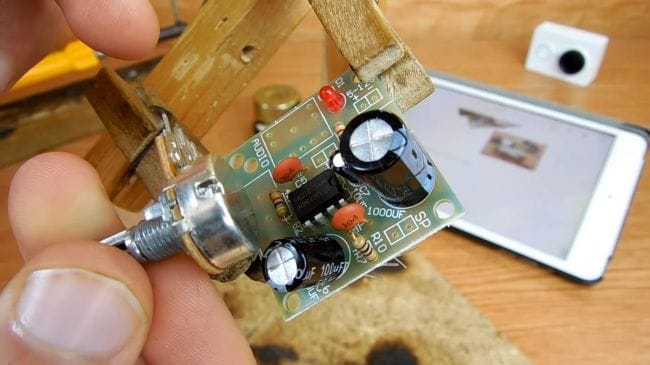

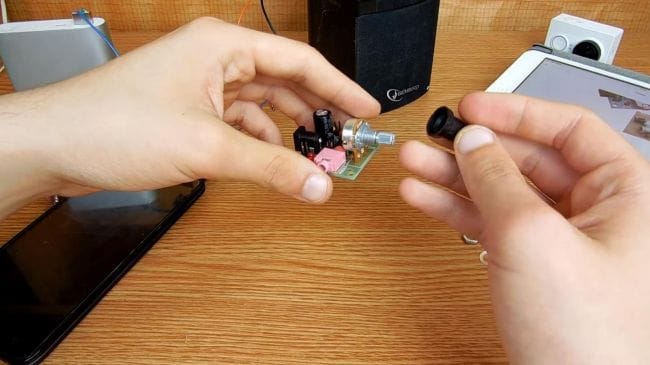

Для того, чтобы на нашем самодельном усилителе можно было регулировать уровень громкости, нужно установить переменный резистор, к которому в комплекте есть специальная ручка для удобства и красоты.

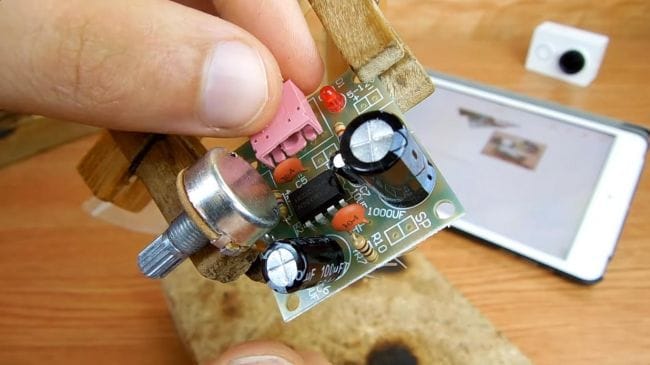

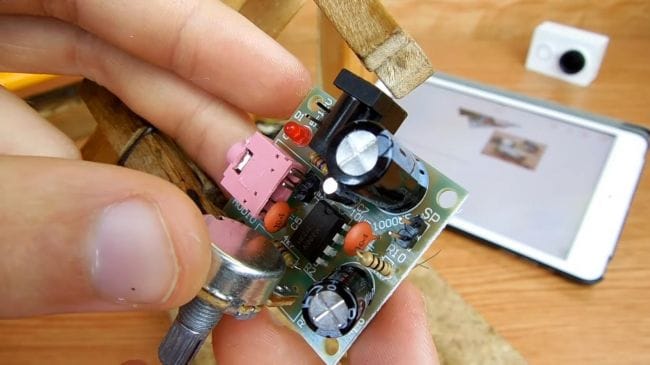

Также не забываем установить гнездо под штекер 3.5 мм и гнездо для подключения питания. Устанавливаем выводы под питание и переходим дальше. Чтобы детали на следующем этапе не выпали, подгинаем их выводы.


Шаг шестой.

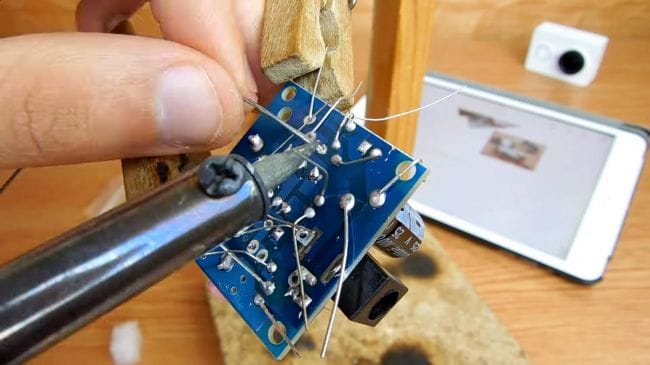

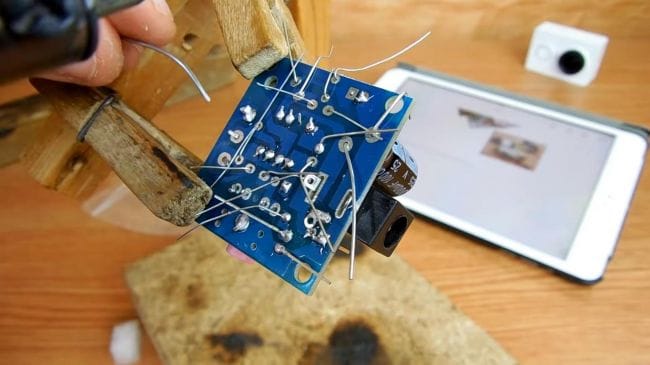

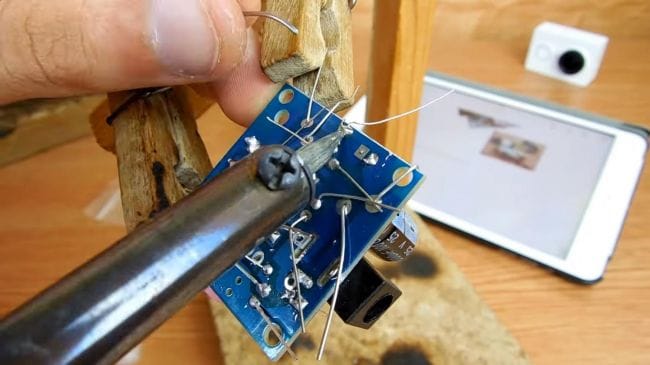

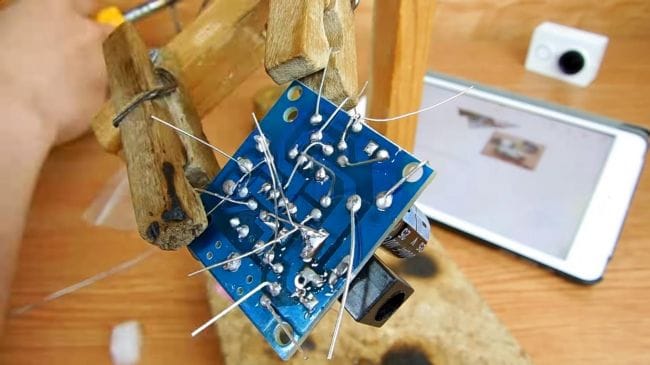

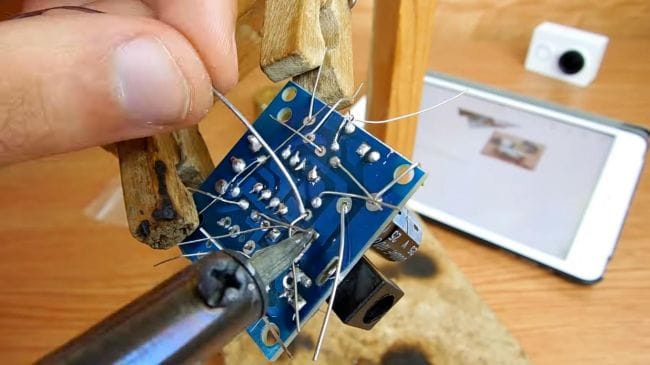

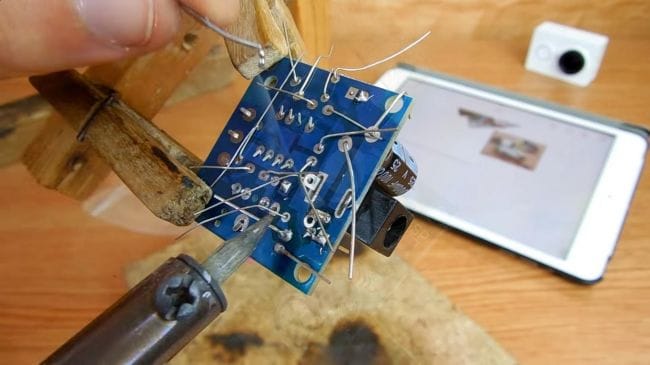

Пришло время припаивать детали. Переворачиваем плату и фиксируем в зажиме для пайки. Наносим флюс на контакты и при помощи паяльника припаиваем компоненты, по мере необходимости добавляем припой. При пайке микросхемы делайте это как можно быстрее, старайтесь не перегревать выводы, иначе микросхема может выйти из строя.







Шаг седьмой.

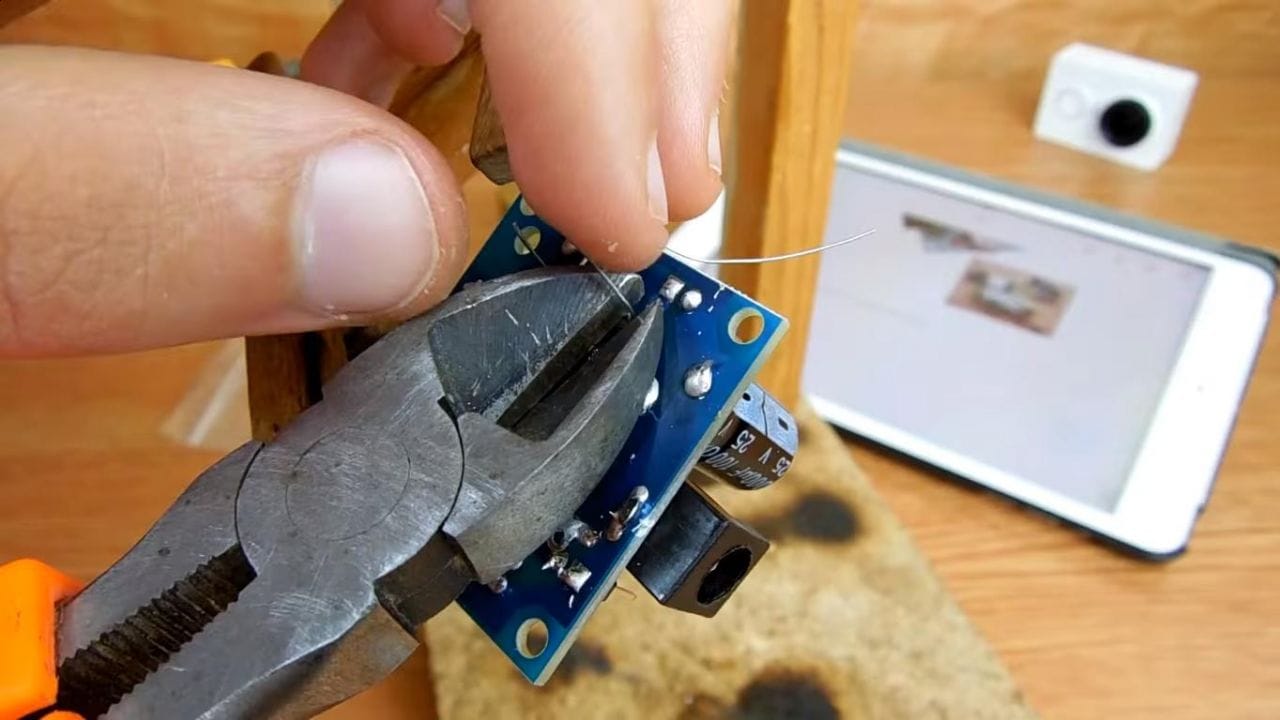

После того, как компоненты припаяны, удаляем остатки выводов при помощи бокорезов.

При откусывании выводов при помощи бокорезов будьте аккуратны, так как одно неловкое движение и дорожки на плате нет. Далее очищаем плату от флюса, для этого хорошо подойдет ацетон или же бензин "калоша".

Шаг восьмой.

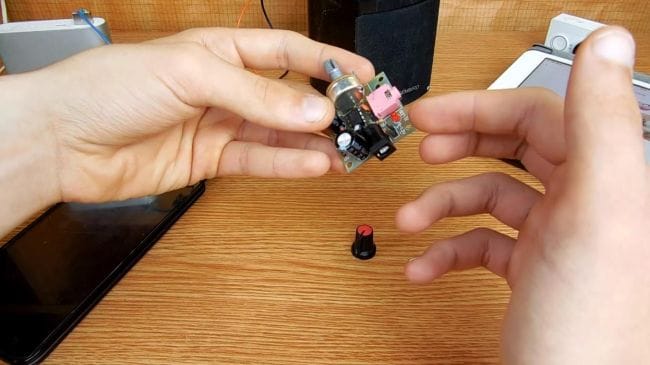

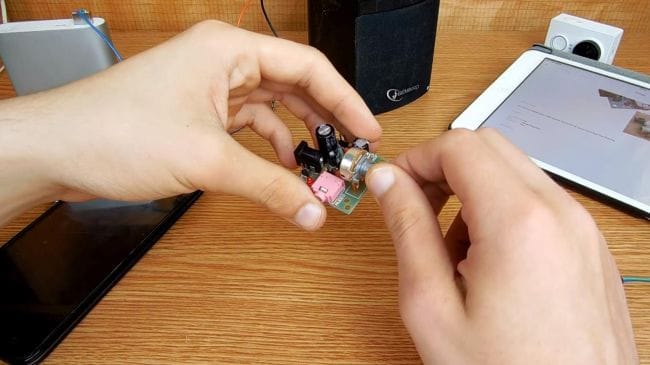

Далее ставим ручку на переменный резистор и начинаем тестировать готовый усилитель.

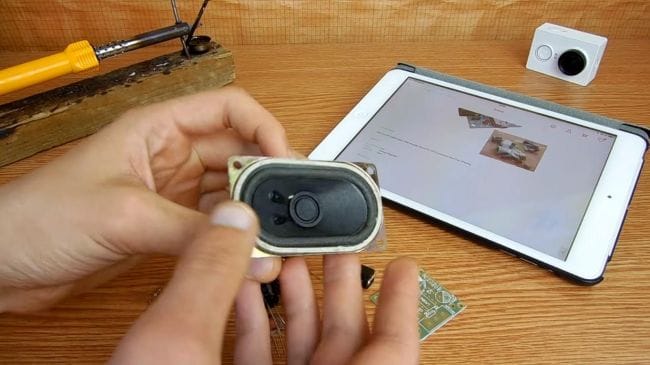

Для начала проверяем на динамике с такими характеристиками, 5 Ватт 4 Ома.

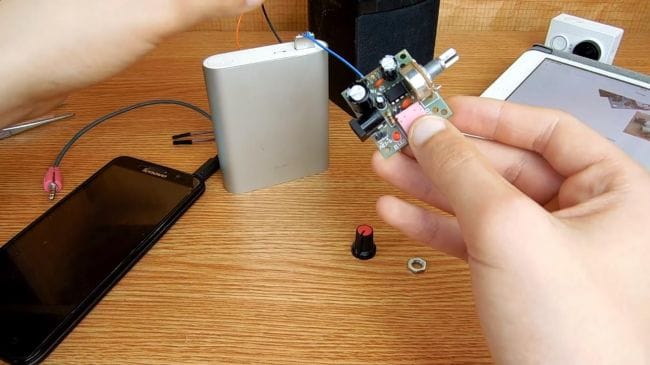

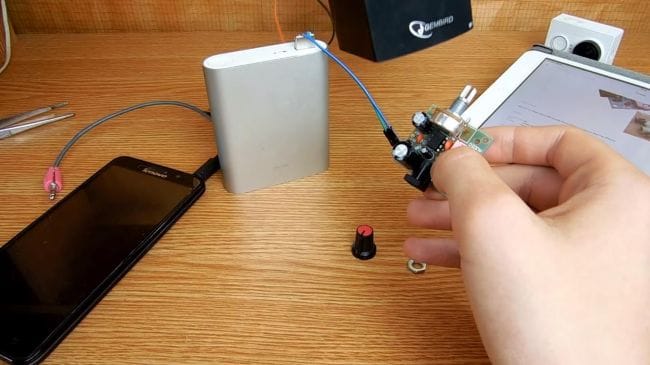

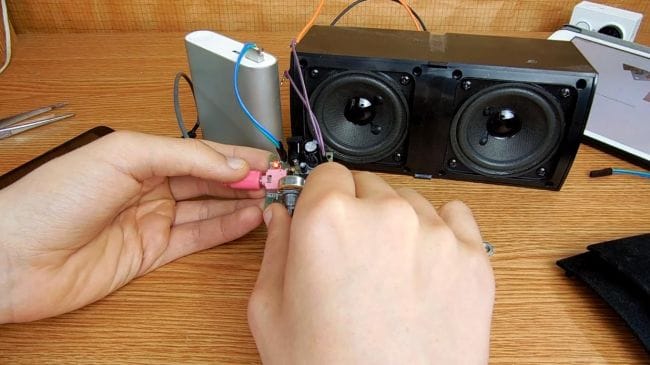

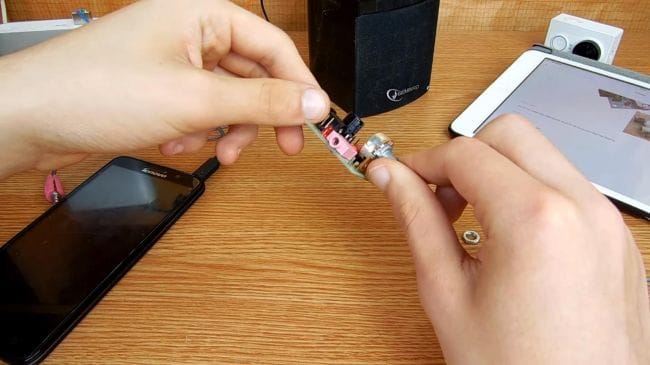

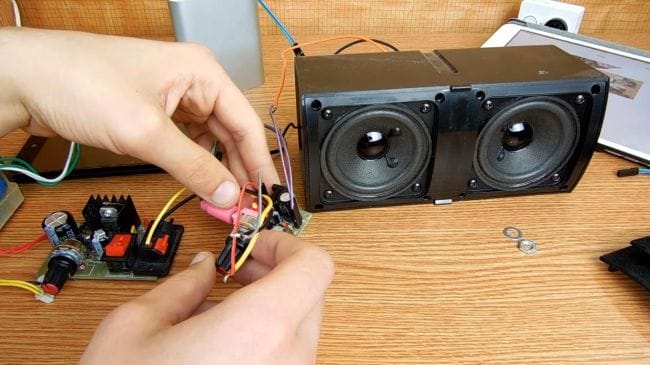

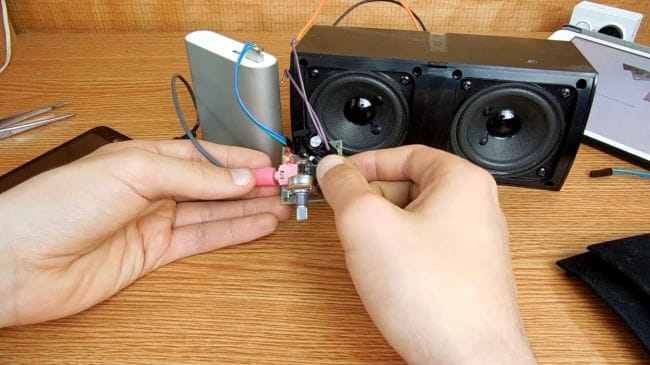

Подключаем повербанк к усилителю и подаем на вход звук с телефона, для этого нужен будет провод AUX, с двух сторон которого есть штекер 3.5 мм.

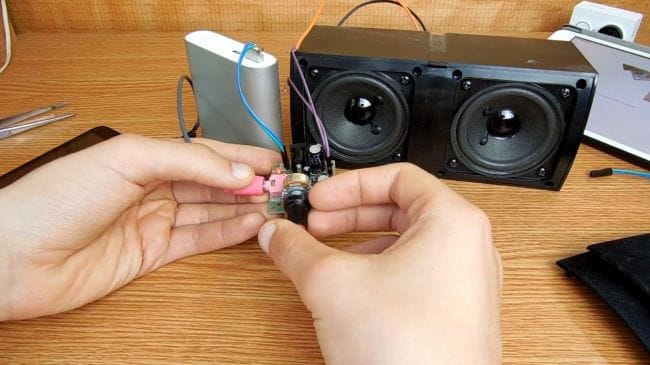

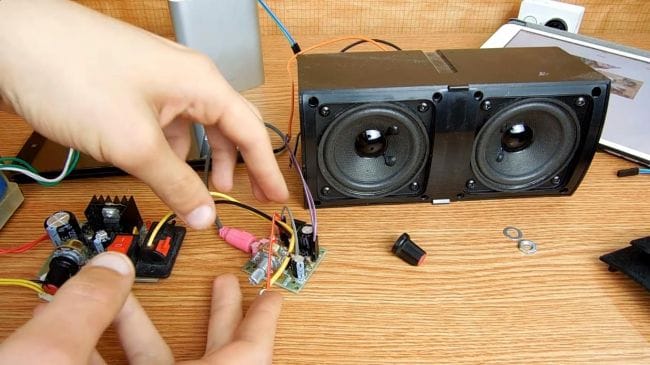

Как оказалось, звук с данного динамика идет посредственный, поэтому пробуем с колонками помощнее. Для лучшего качества звука усилителю нужно питания 12 вольт, так количество шумов уменьшается, а при максимальной громкости присутствуют небольшие хрипы, но не такие выразительные, как при подключении питания 5 вольт от повербанка.

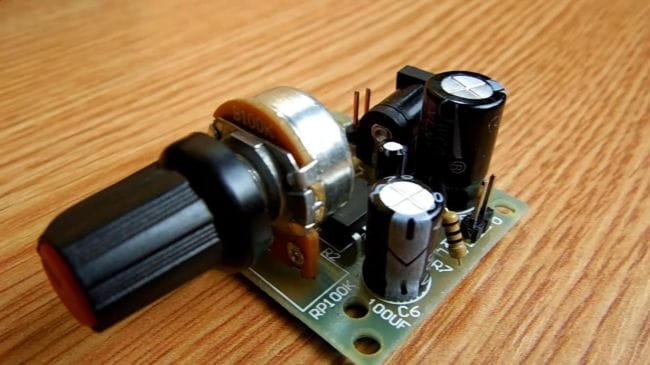

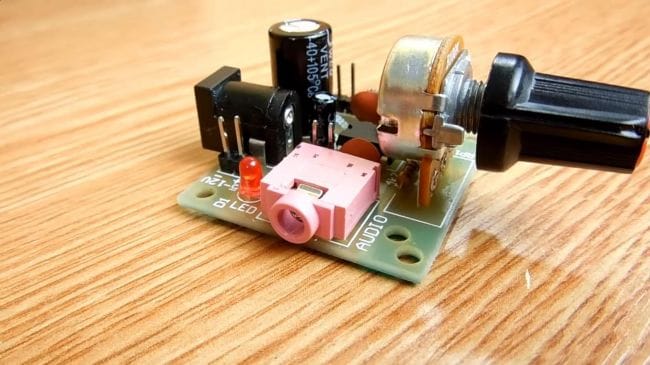

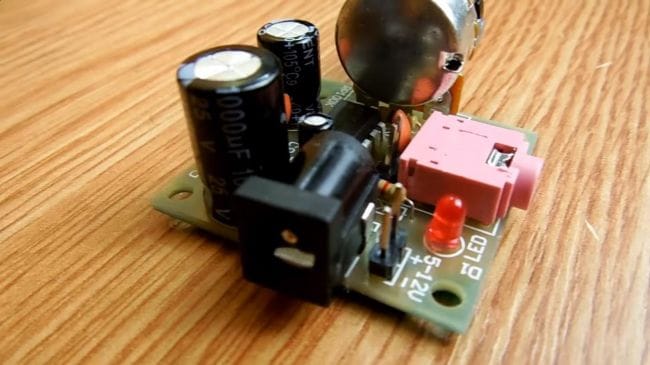

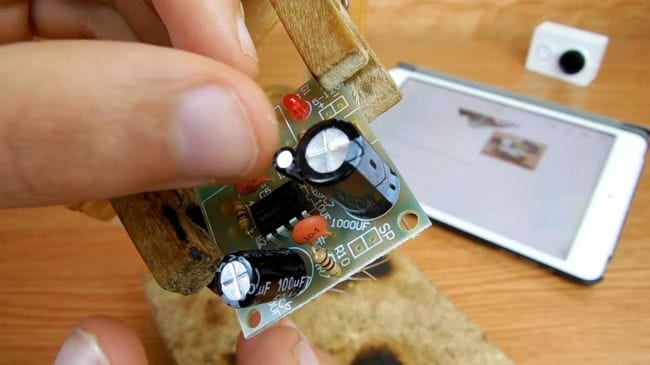

На этом у меня все, данный усилитель можно применить для компьютерных колон или же в сборке портативной акустики. Вот так выглядит усилитель со всех сторон.




Всем спасибо за внимание и удачи в самоделках.
