Стерео колонки своими руками


Привет всем любителям самоделок. Любителей музыки в наше время очень много и потребность в ней не угасает, а наоборот, набирает обороты. В данной статье я расскажу, как сделать самодельные колонки со стереозвуком в оргстеклянном корпусе с питанием от юсб. В сборке данной самоделке поможет кит-набор, заказать который можно по ссылке в конце статьи.

Перед тем, как начать читать статью, предлагаю посмотреть видео, где собран и протестирован данный кит-набор.



Для того, чтобы сделать стерео колонки своими руками, понадобится:
* Кит-набор
* Паяльник, припой, флюс
* Бокорезы
* Крестовая отвертка
* Самодельный зажим для плат
* Блок питания с юсб выходом или повербанк

Шаг первый.

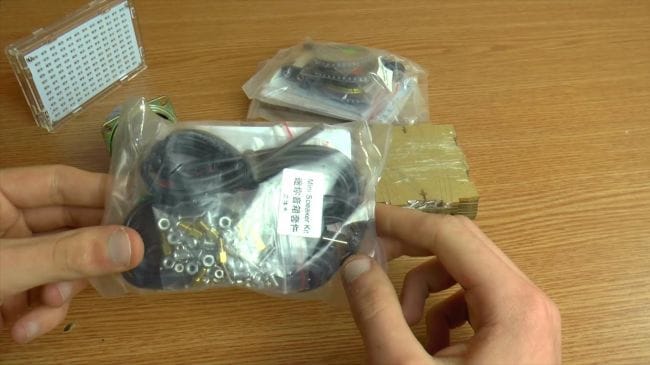

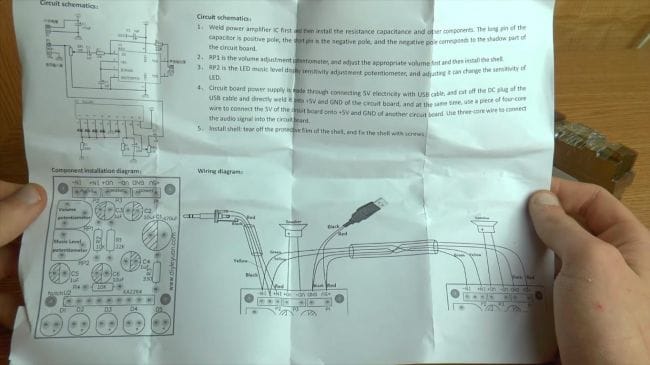

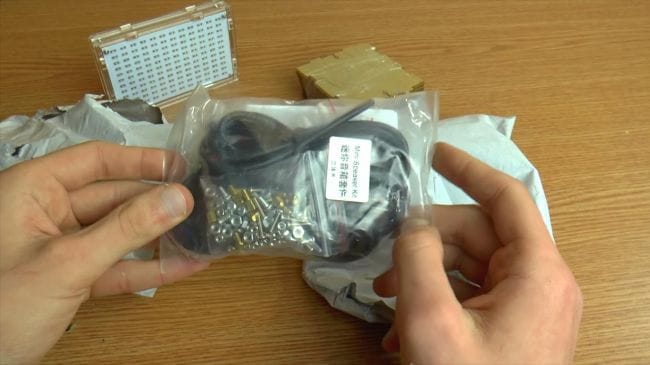

В комплекте есть инструкция на английском языке, на ней указаны некоторые моменты при сборке и наглядно показана схема подключения проводов и штекера к уже готовой плате усилителя.

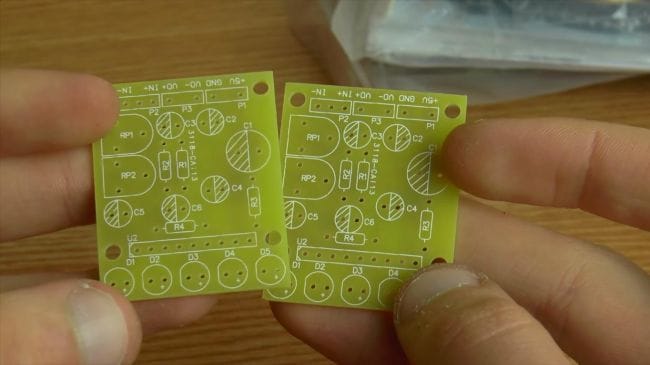

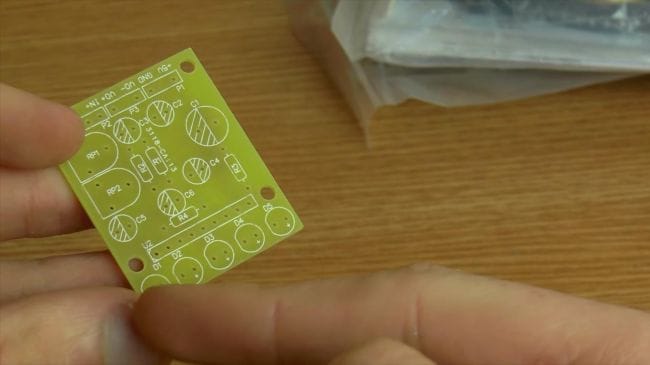

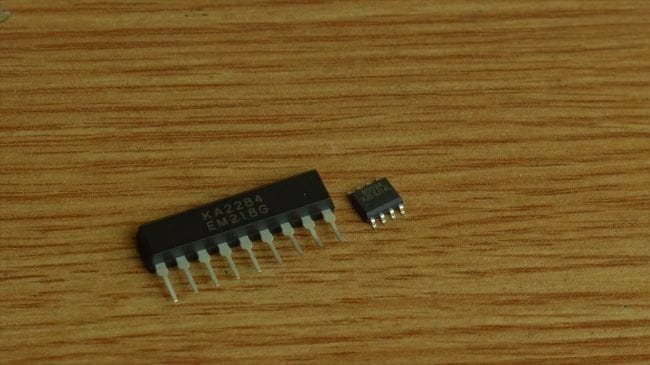

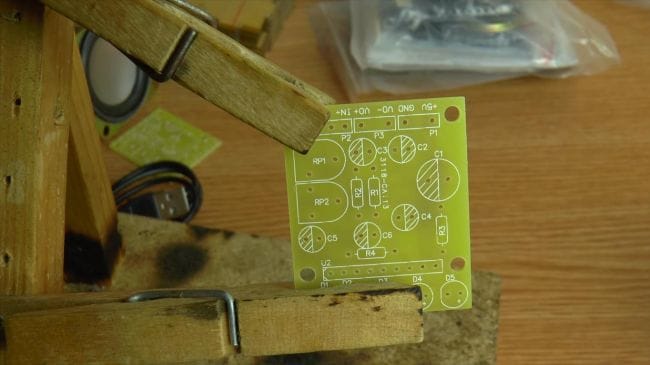

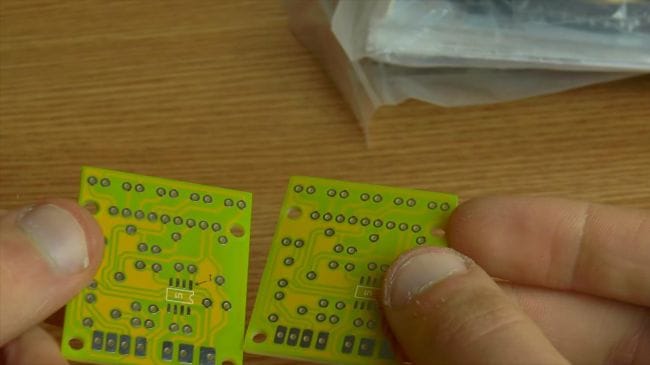

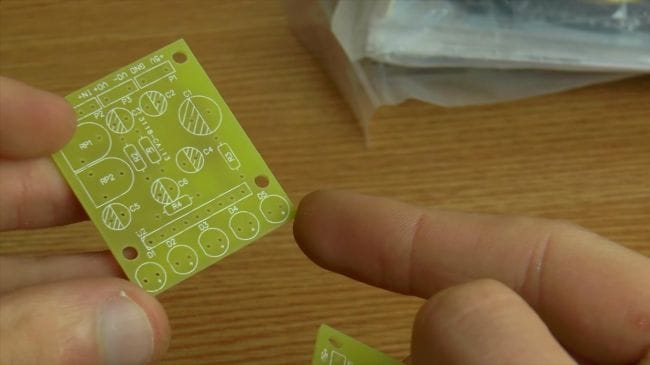

Также к кит-набору идут две печатные платы, которые будут устанавливаться в колонки со спектроанализатором через специальные проставки, на которых будут располагаться микросхема для светомузыки и SMD-микросхема усилителя.

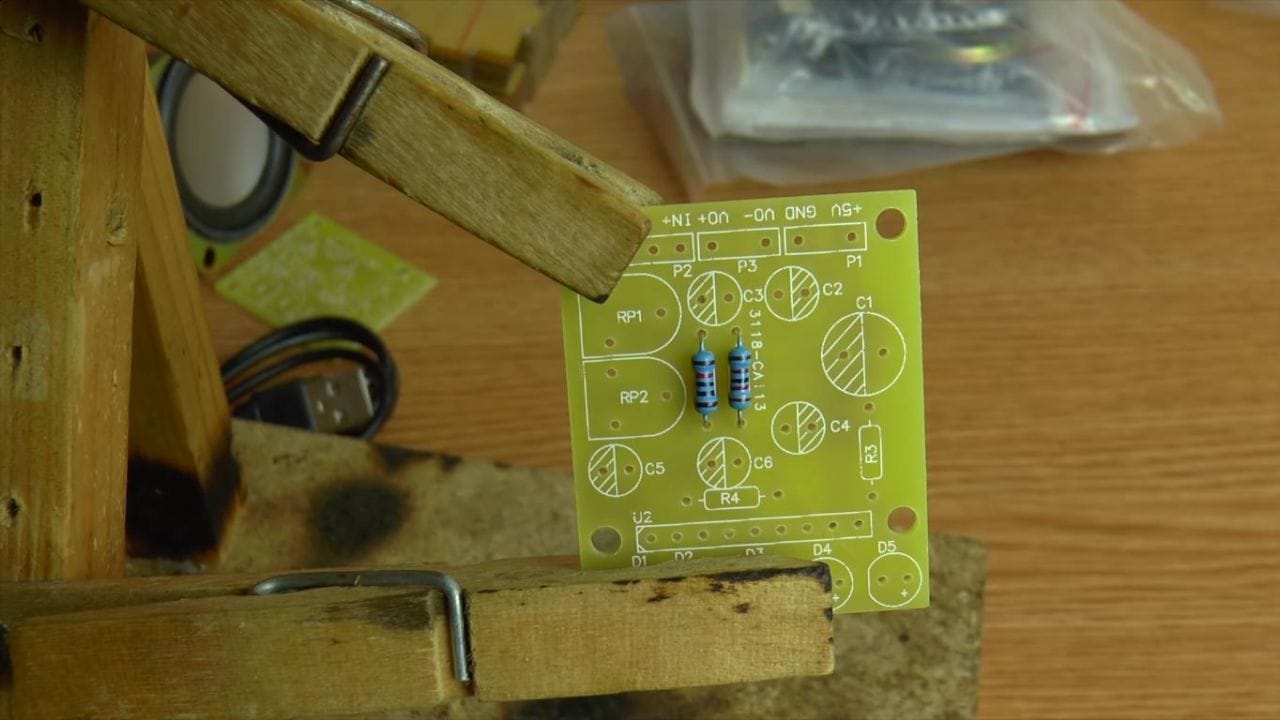

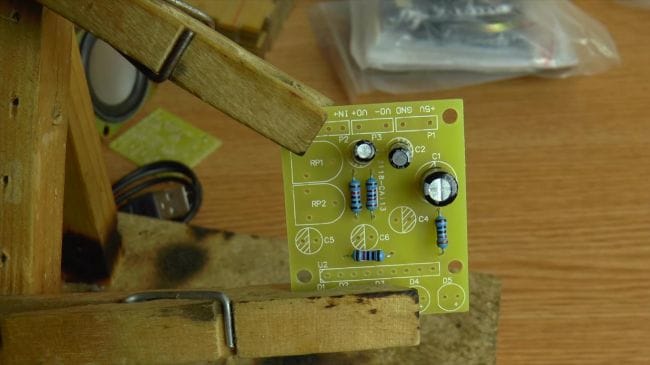

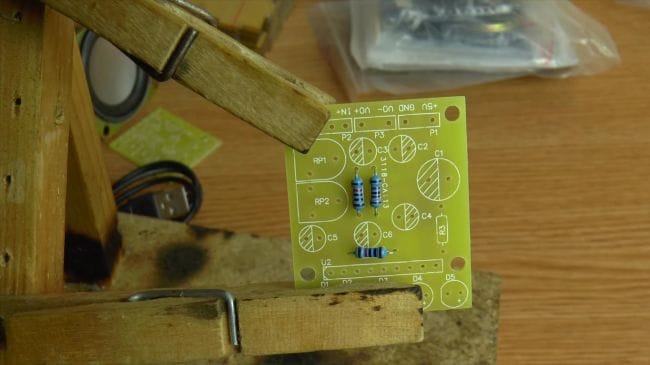

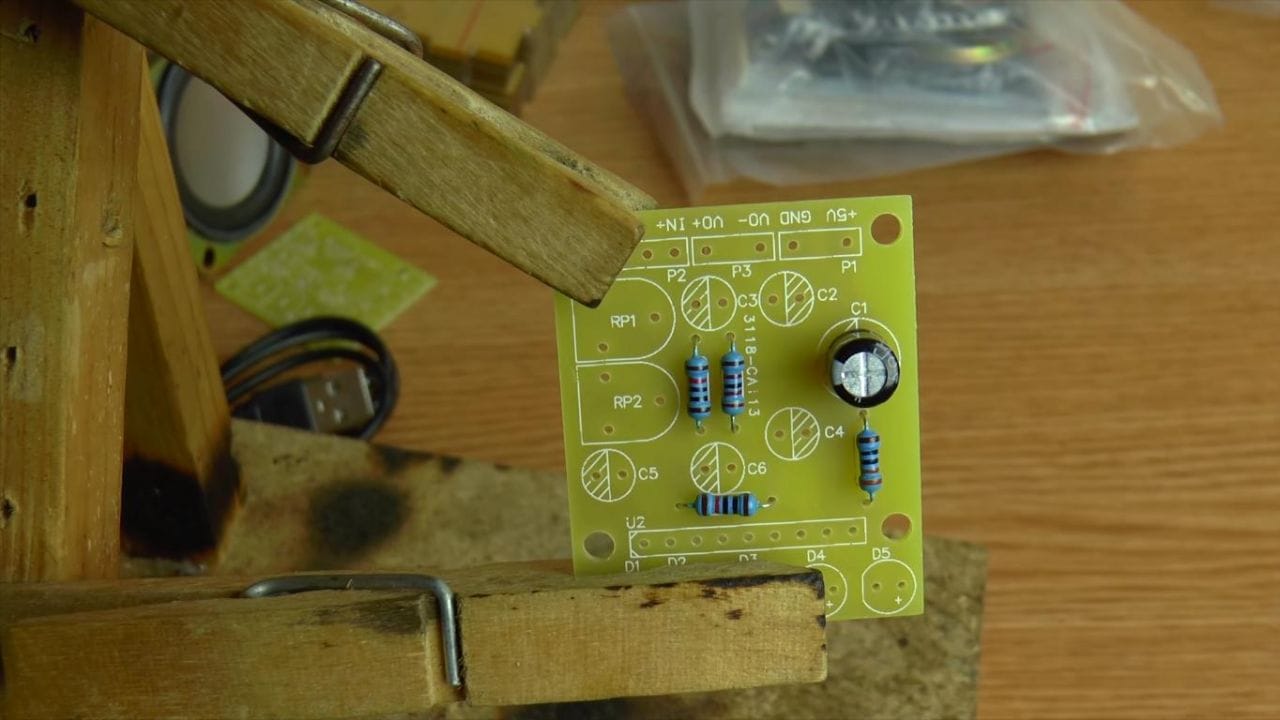

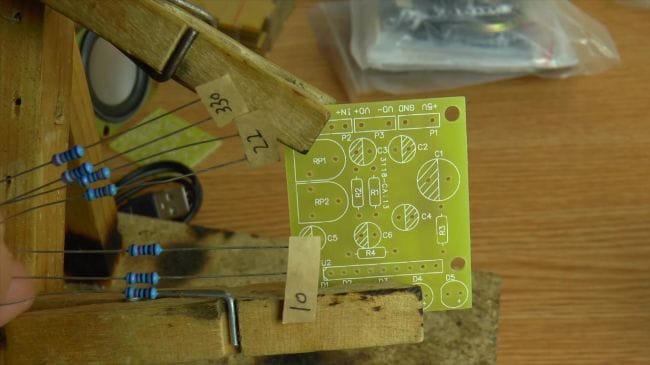

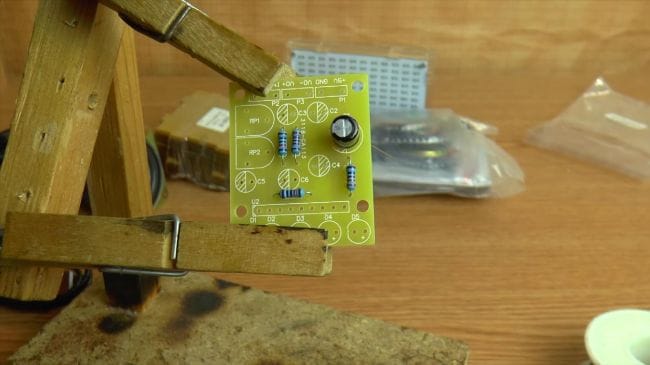

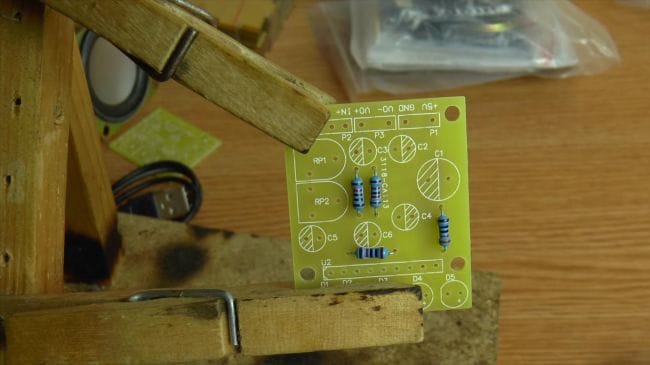

Первым делом начнем с резисторов, которых в комплекте в два раза больше, чем нужно. Скорее всего сделано это про запас. Определять номиналы данных резисторов не нужно, так как они уже подписаны изначально на бумажке. Номиналы резисторов смотрим по инструкции и согласно ей устанавливаем их на плате.






Шаг второй.

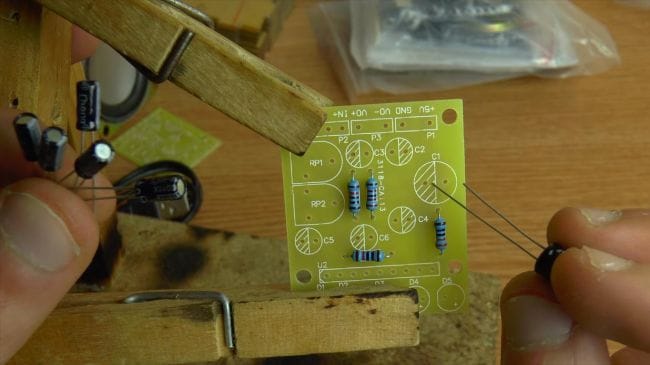

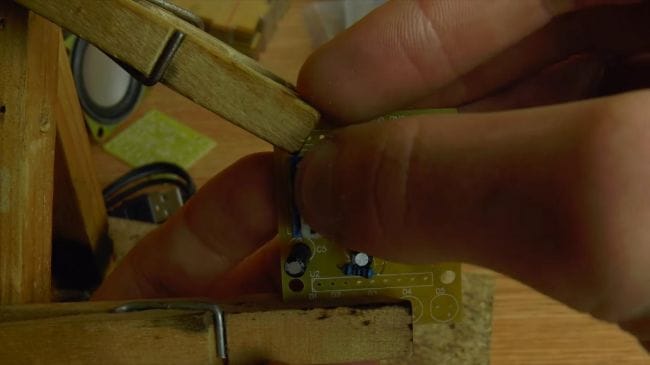

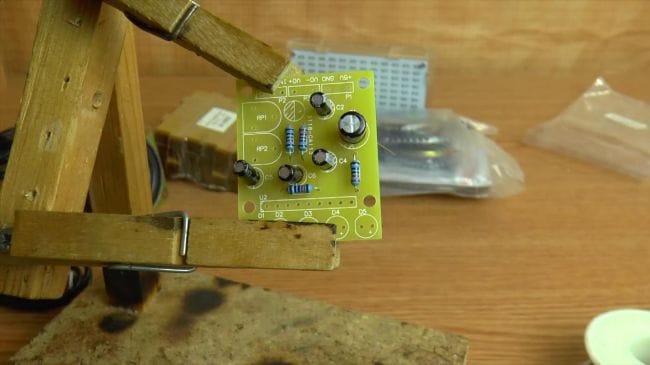

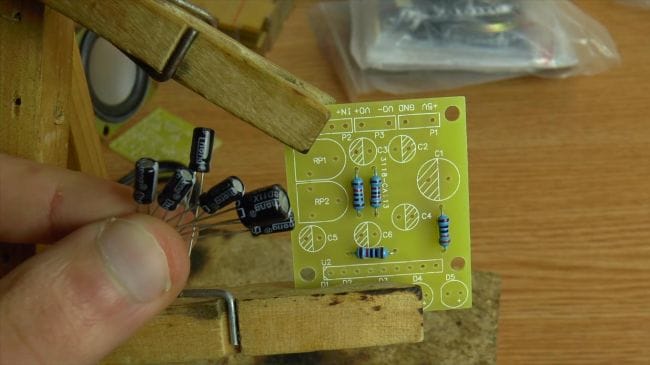

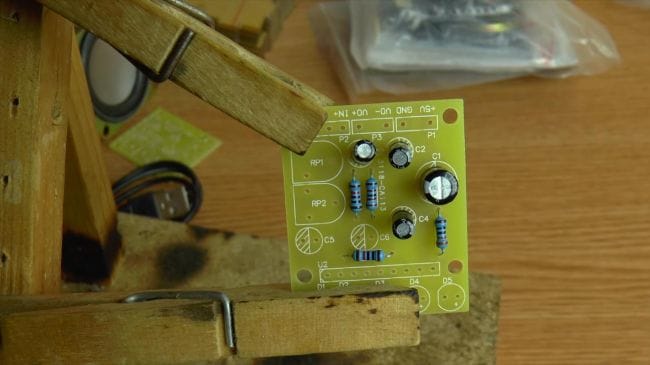

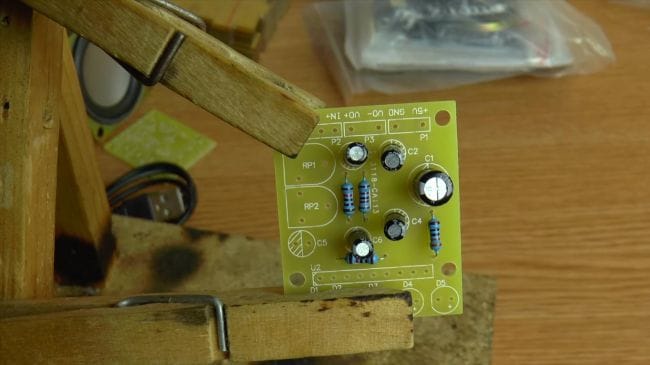

Теперь установим электролитические полярные конденсаторы. Полярность можно определить по длине выводов, длиная ножка это плюс, короткая-минус. Также на самом корпусе конденсатора указана полоска, напротив которой находится минусовой контакт. Номиналы конденсаторов смотрим по инструкции. На печатной плате полярность указана следующим образом, заштрихованный полукруг это минус, а другой, следовательно, плюс.







Шаг третий.

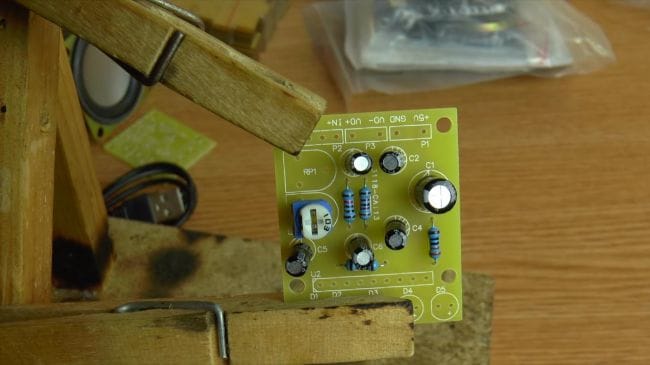

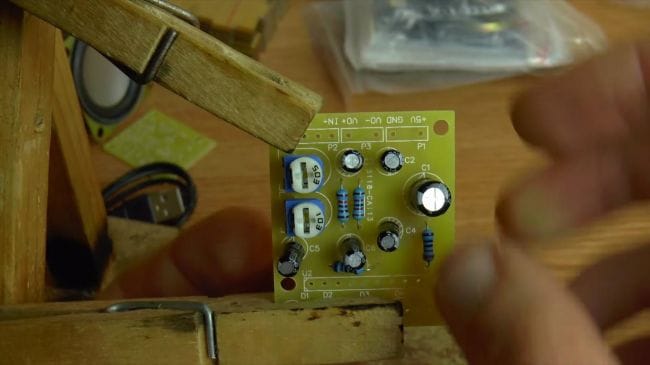

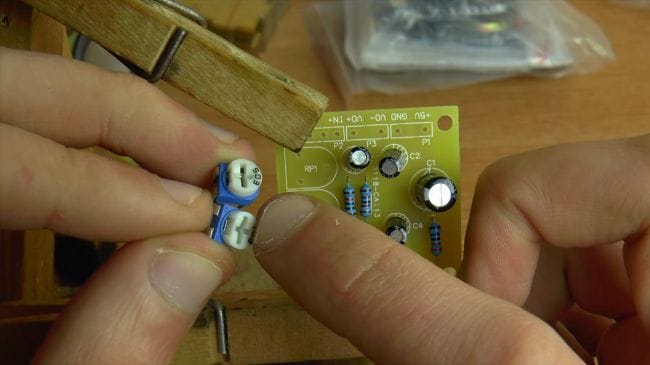

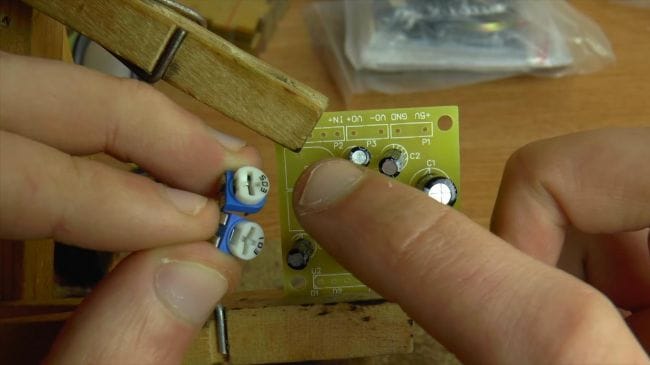

Далее устанавливаем два подстроечных резистора с маркировкой 503 и 103.


503-ий отвечает за громкость, а с цифрой 103 на корпусе за уровень спектроанализатора.

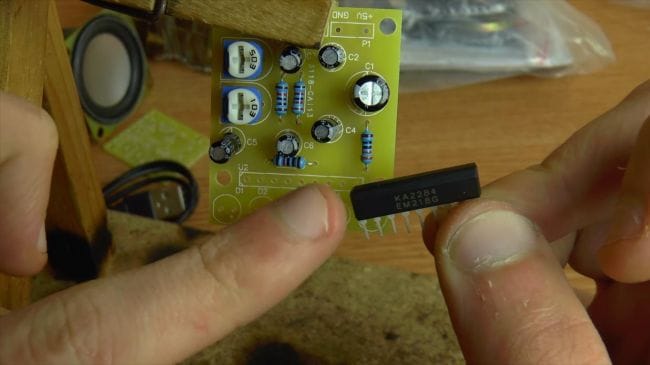

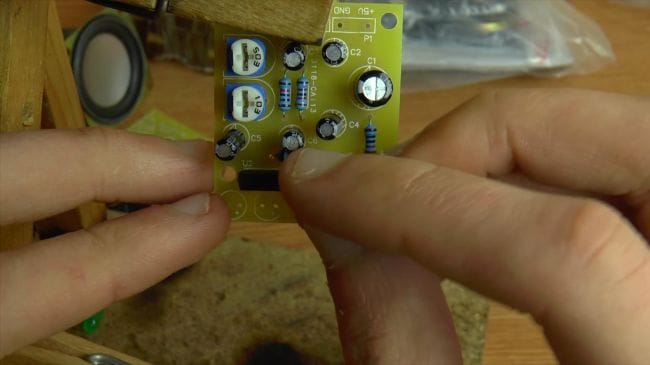

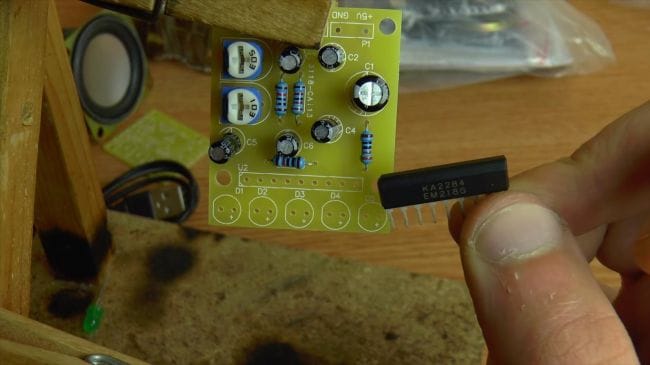

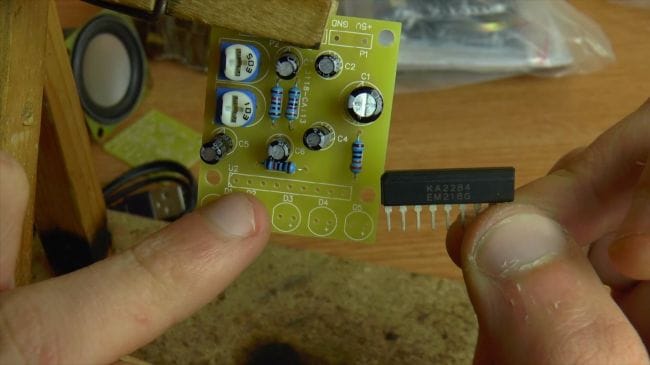

Далее ставим микросхему для светомузыки, при этом ориентируемся по скошенном краю на корпусе со стороны первого контакта, на плате этот скок также указан.




Шаг четвертый.

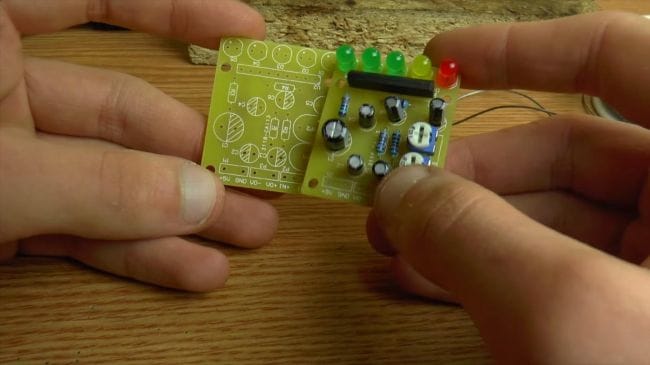

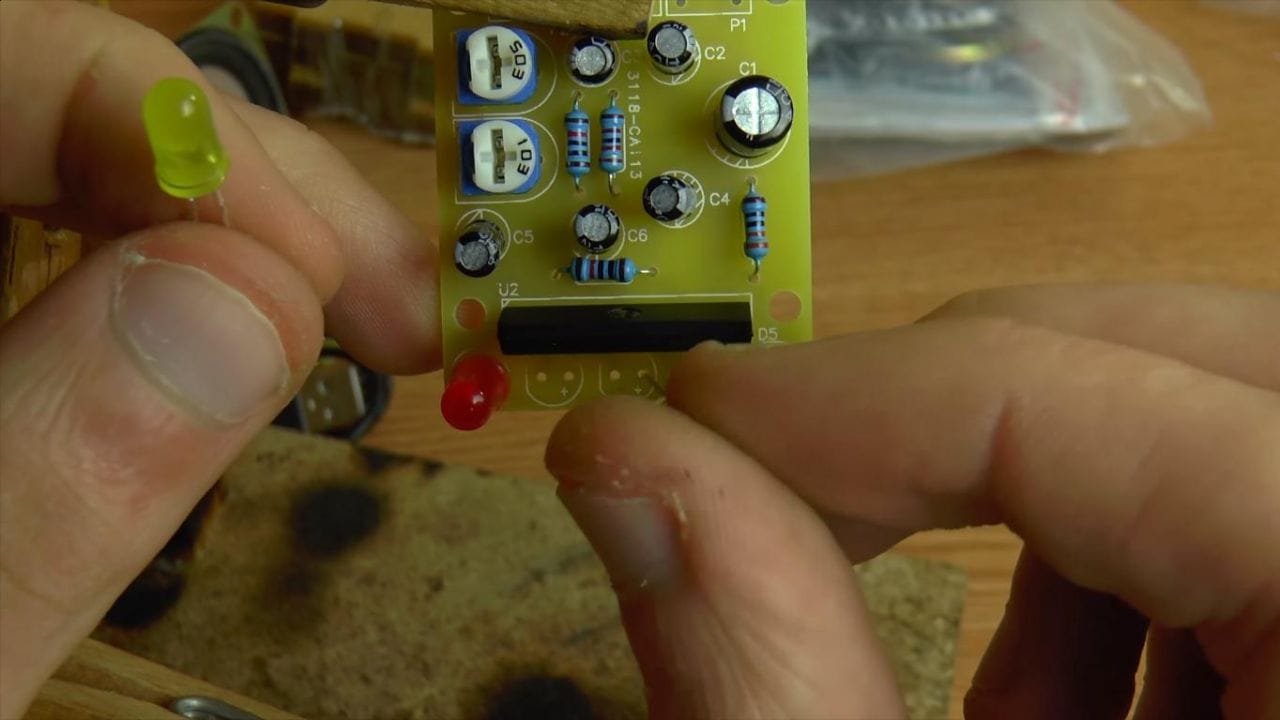

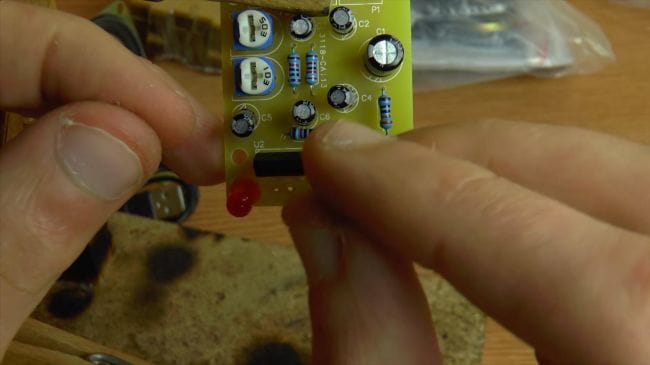

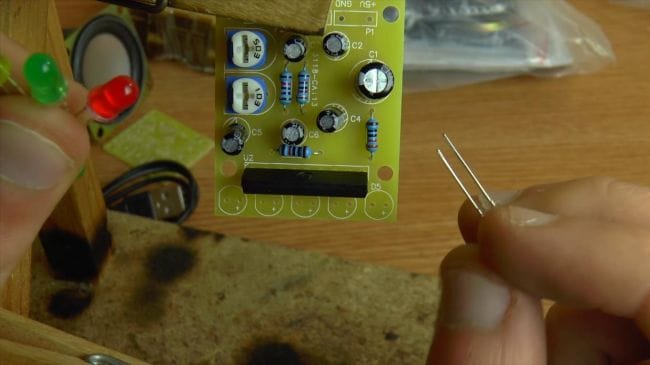

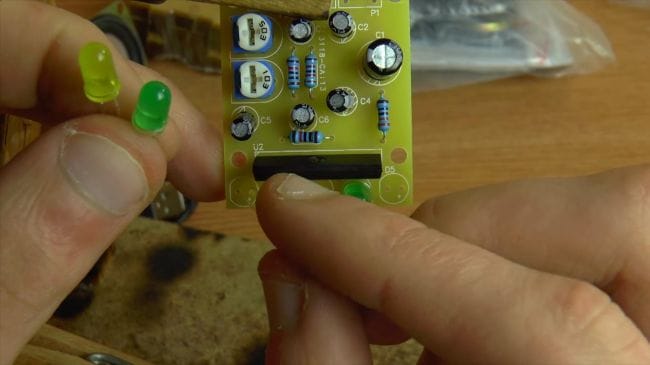

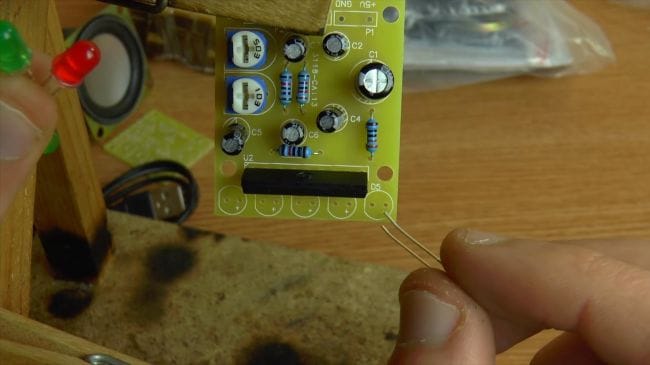

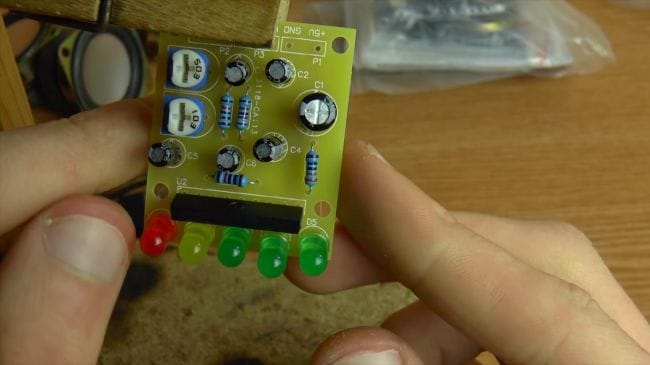

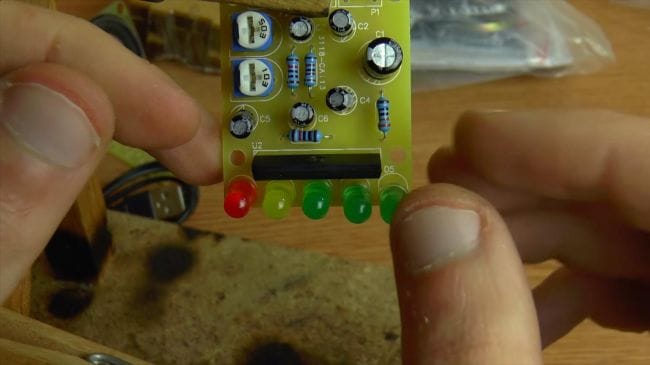

После этого устанавливаем светодиоды спектроанализатора, полярность определяется также, как и у конденсаторов, длиная ножка-плюс, короткая-минус. По порядку они располагаются так, сначала красный светодиод, потом желтый и три зеленых, слева направо.







Шаг пятый.

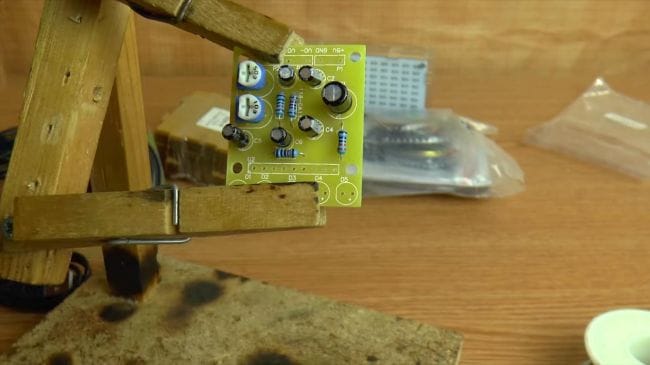

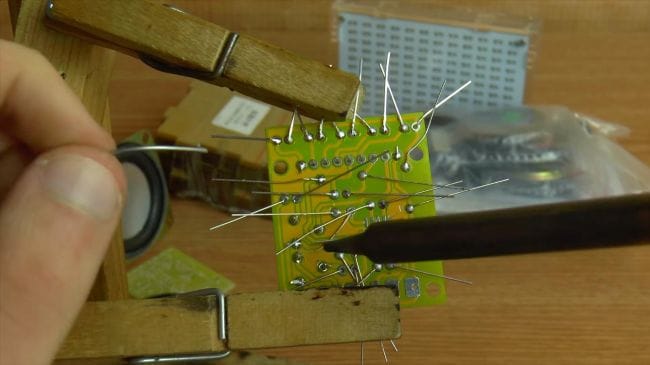

Когда все детали установлены на плате, подгинаем ножки с другой стороны платы и переходим к пайке.

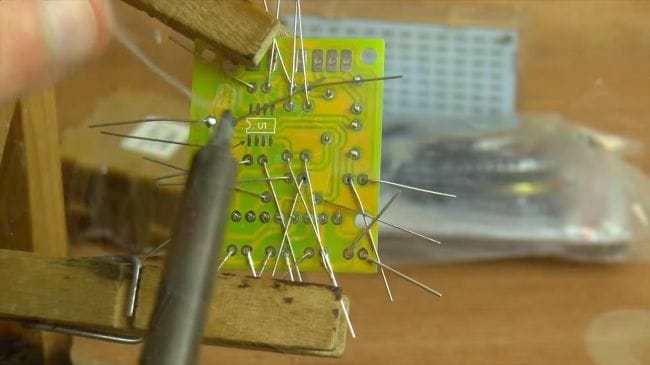

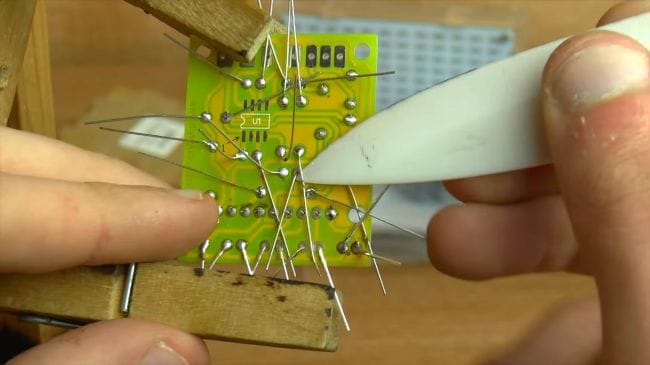

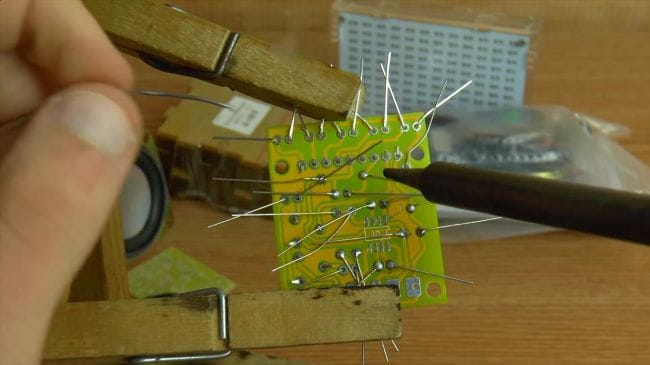

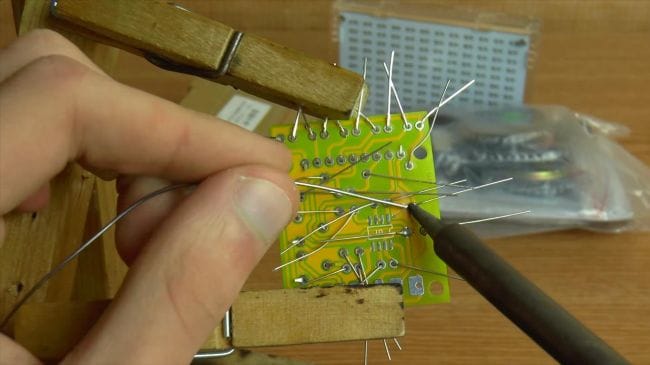

Для лучшего спаивания деталей наносим флюс и паяем выводы паяльником, подавая припой к месту контакта. Удаляем остатки выводов при помощи бокорезов.
При откусывании выводов компонентов будьте как можно аккуратнее, так как можно нечаянно оторвать дорожку с платы.



Шаг шестой.

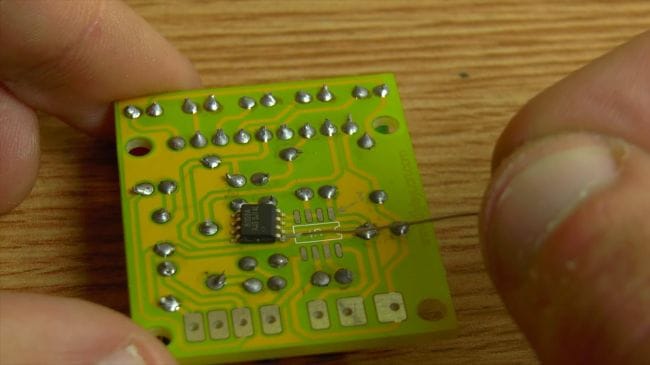

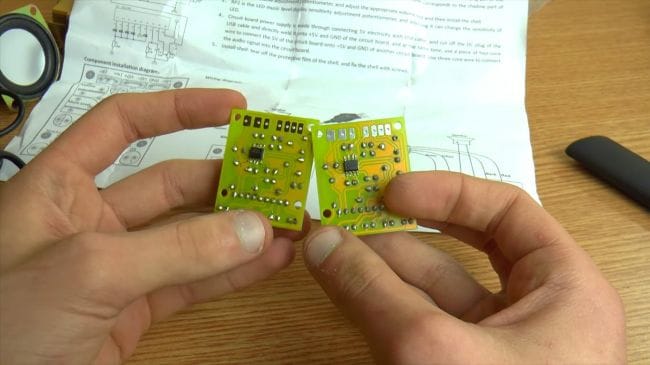

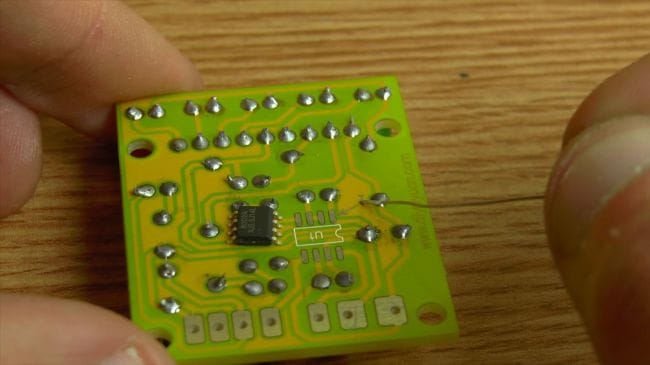

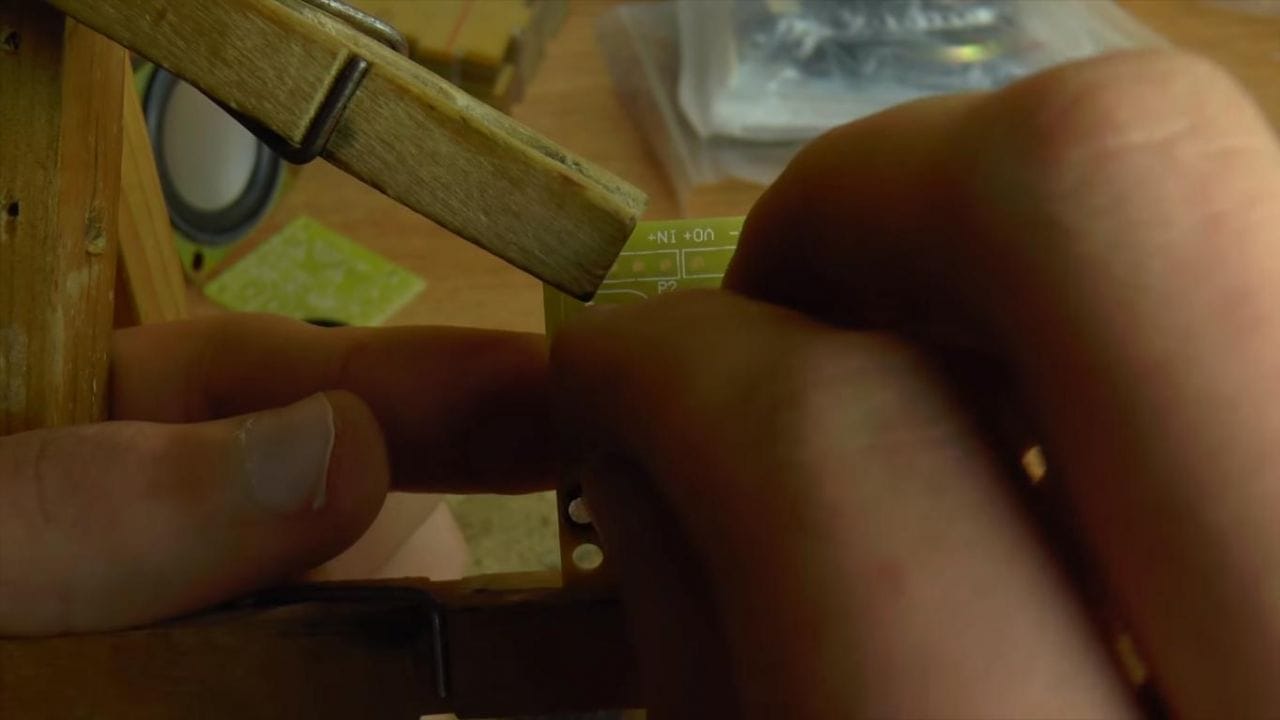

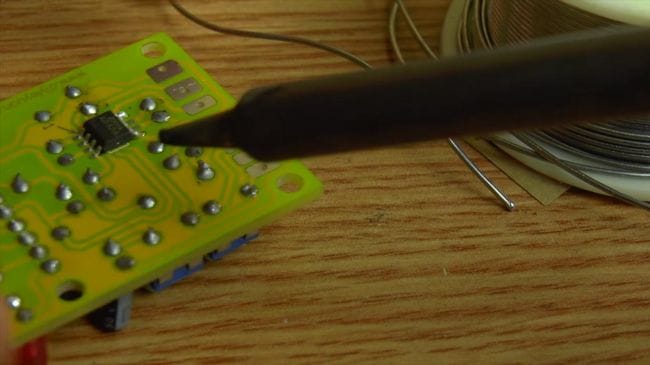

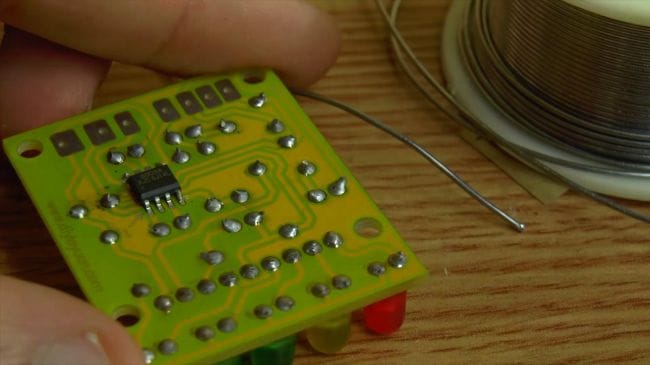

После того, как все детали припаяны на плате, с обратной стороны нужно установить SMD-микросхему, на ее корпусе есть небольшая точка, которая и служит ключом, возле которого располагается первый контакт, эту точку сопоставляем с ключом, указанным на плате. На плате также указан первый контакт микросхемы.

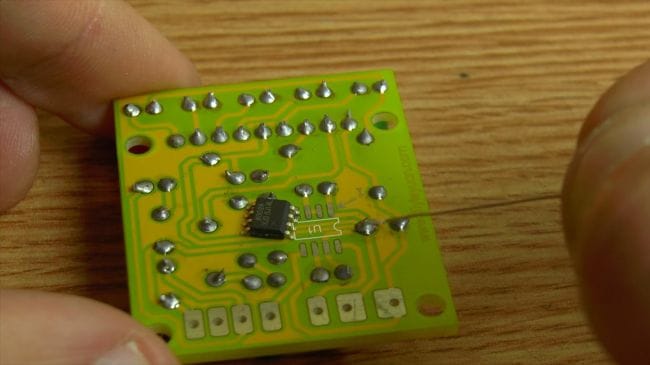

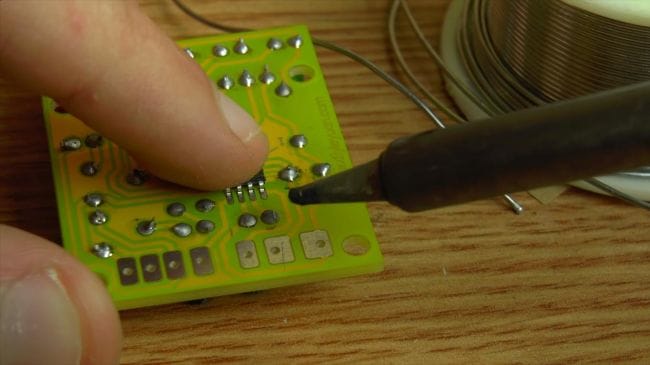

Припаиваем микросхему, чтобы сделать это проще, сначала припаиваем одну ножку, придерживая микросхему, а затем и все остальные выводы. При пайке старайтесь не перегреть микросхему, так ее можно легко вывести из строя.

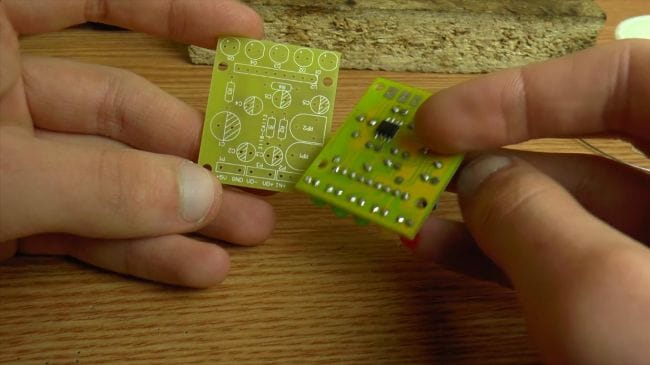

Одна схема уже собрана, по такой же схеме делаем собираем вторую плату.








Шаг седьмой.

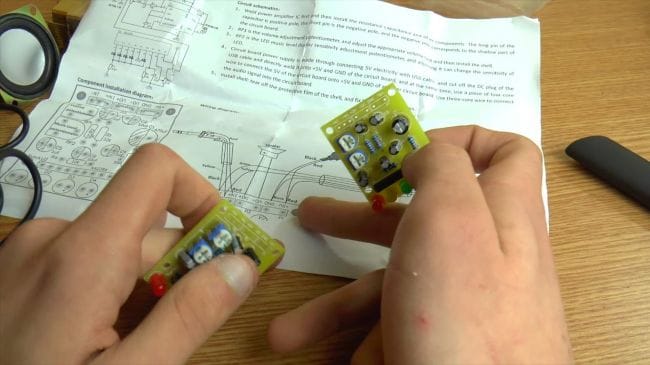

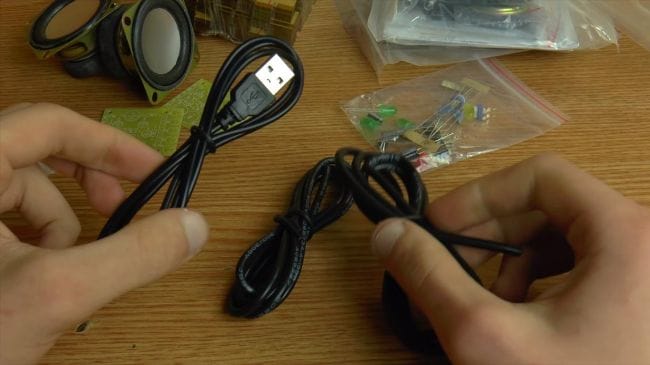

Теперь к самим платам нужно припаять провода, которые шли в комплекте.



Для удобства в инструкции все отлично показано, куда и как припаять провода.

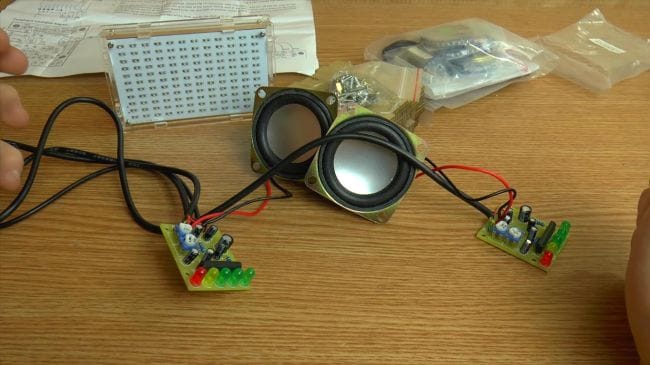

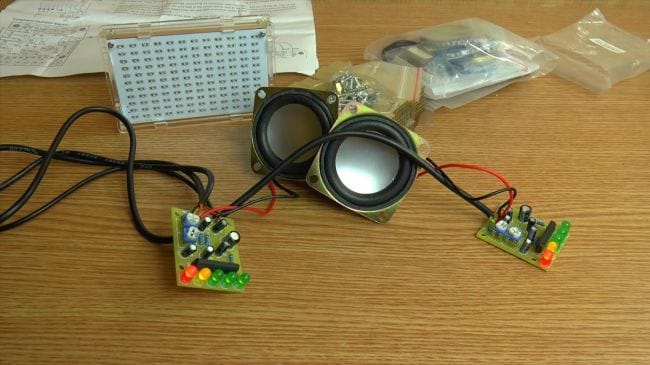

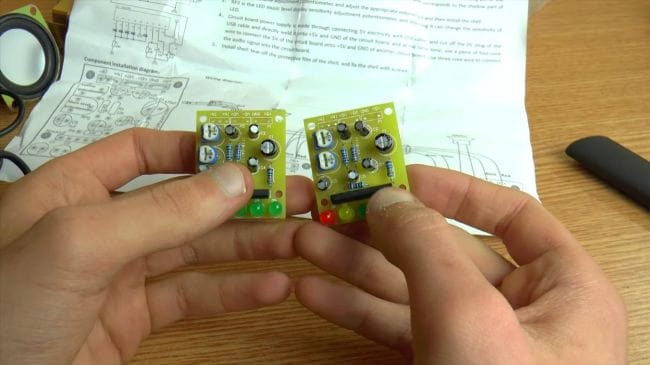

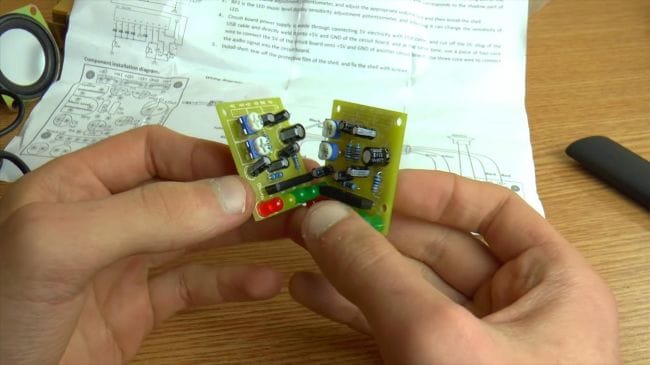

В итоге получилась такая начинка для стерео колонок.


Теперь нужно проверить все на работоспособность, так как разбирать корпус, если что-то собрано не так, займет много времени.

Шаг восьмой.

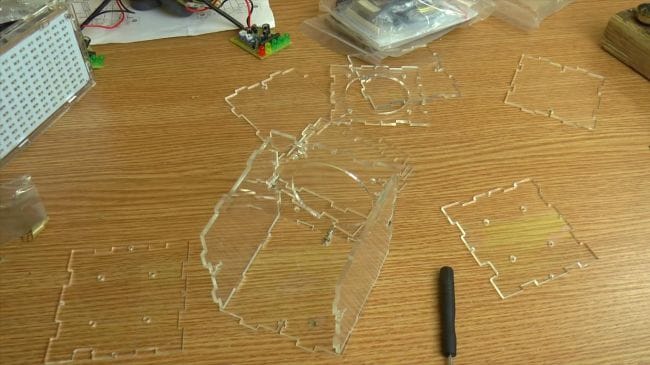

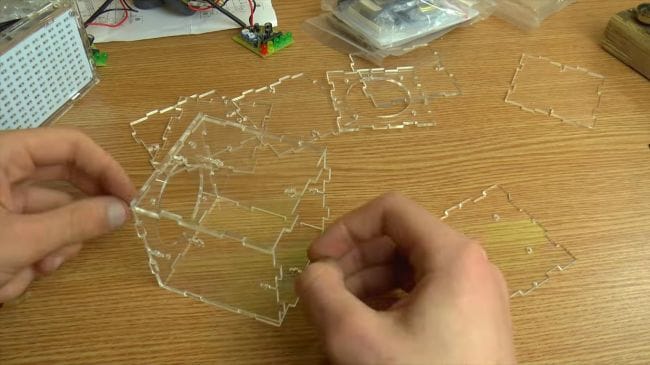

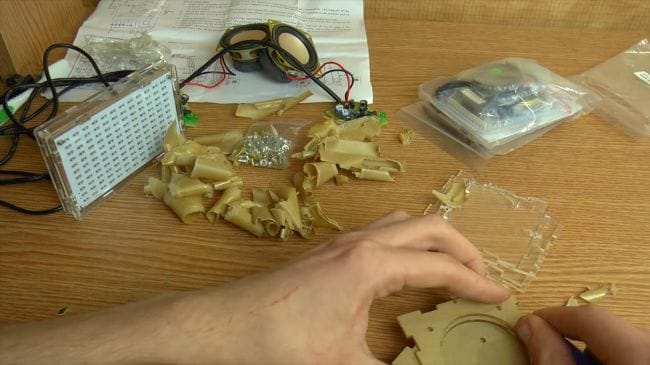

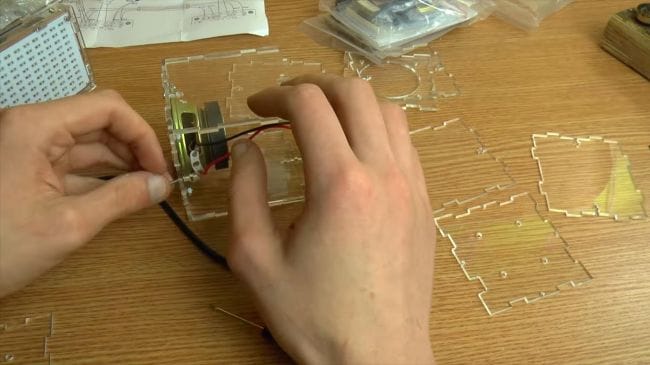

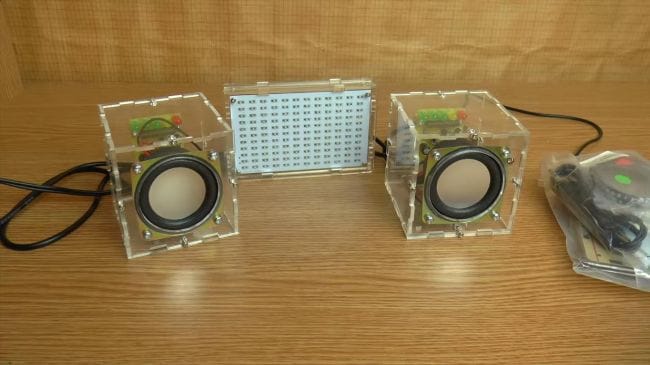

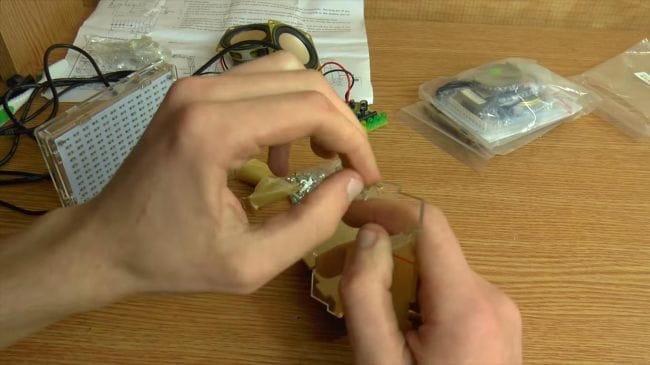

Собираем корпуса для колонок. С оргстеклянных пластин снимаем защитные пленки, далее собираем из них колонку, постепенно скручивая стороны винтиками при помощи крестовой отвертки.

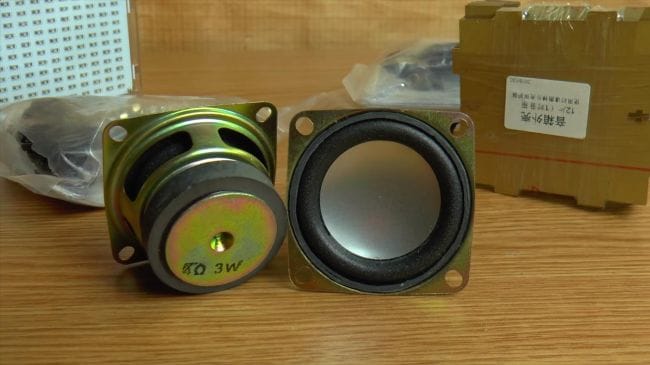

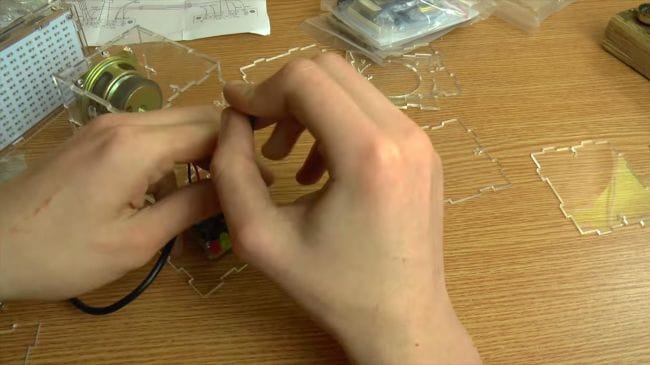

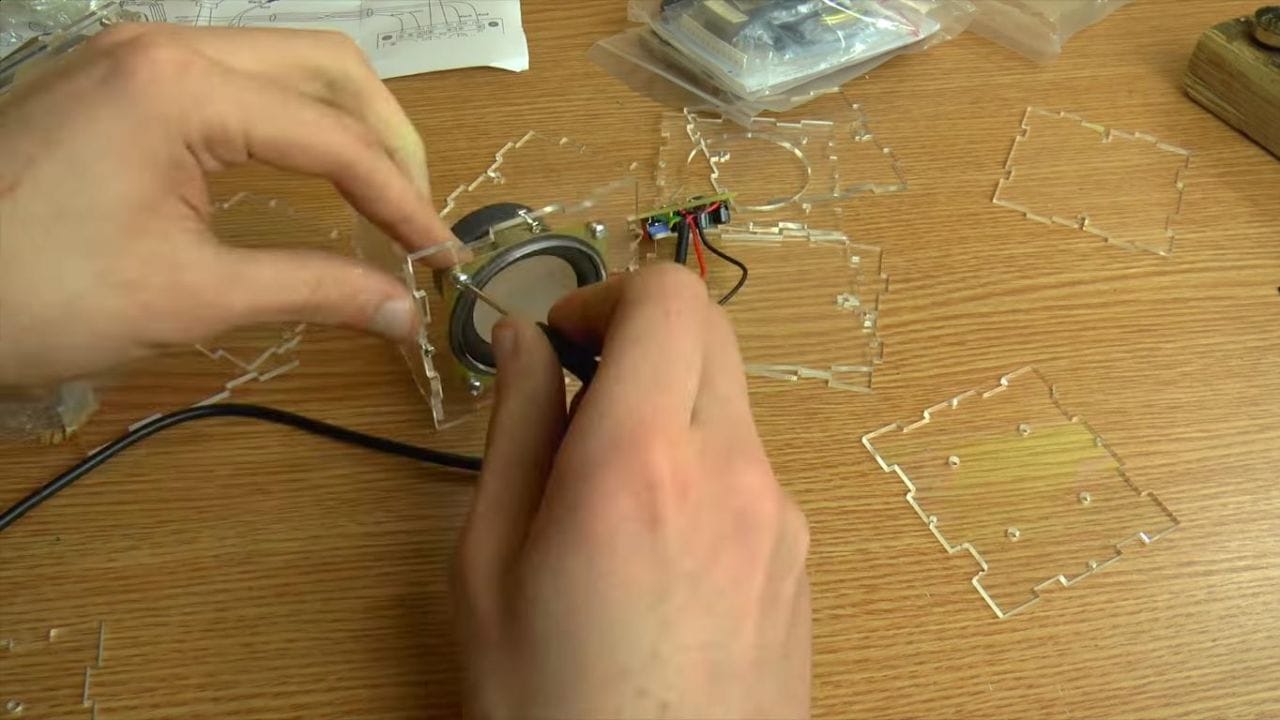

На пластину с отверстием прикручиваем динамик при помощи винтов с гайками.


На задней крышке устанавливаем плату через специальные проставки с резьбой.


Вторую колонку собираем аналогично первой.

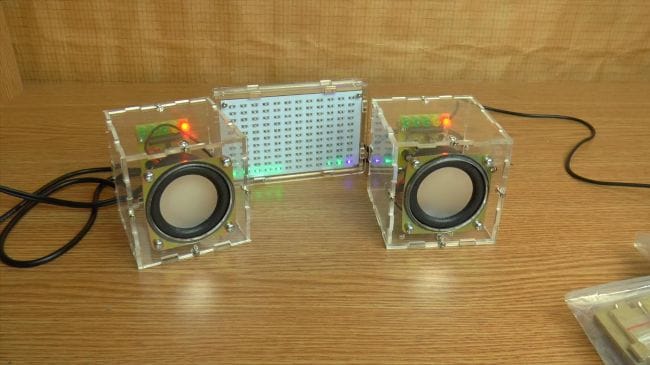

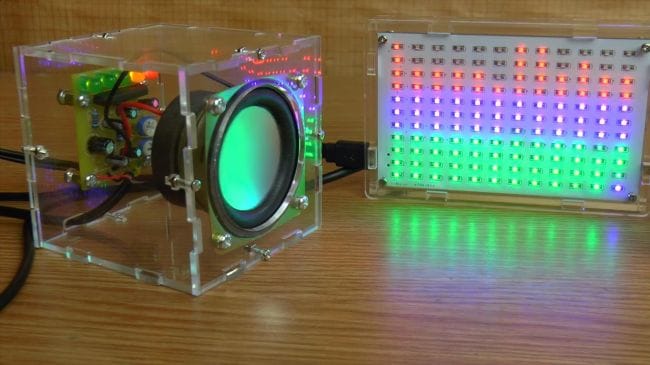

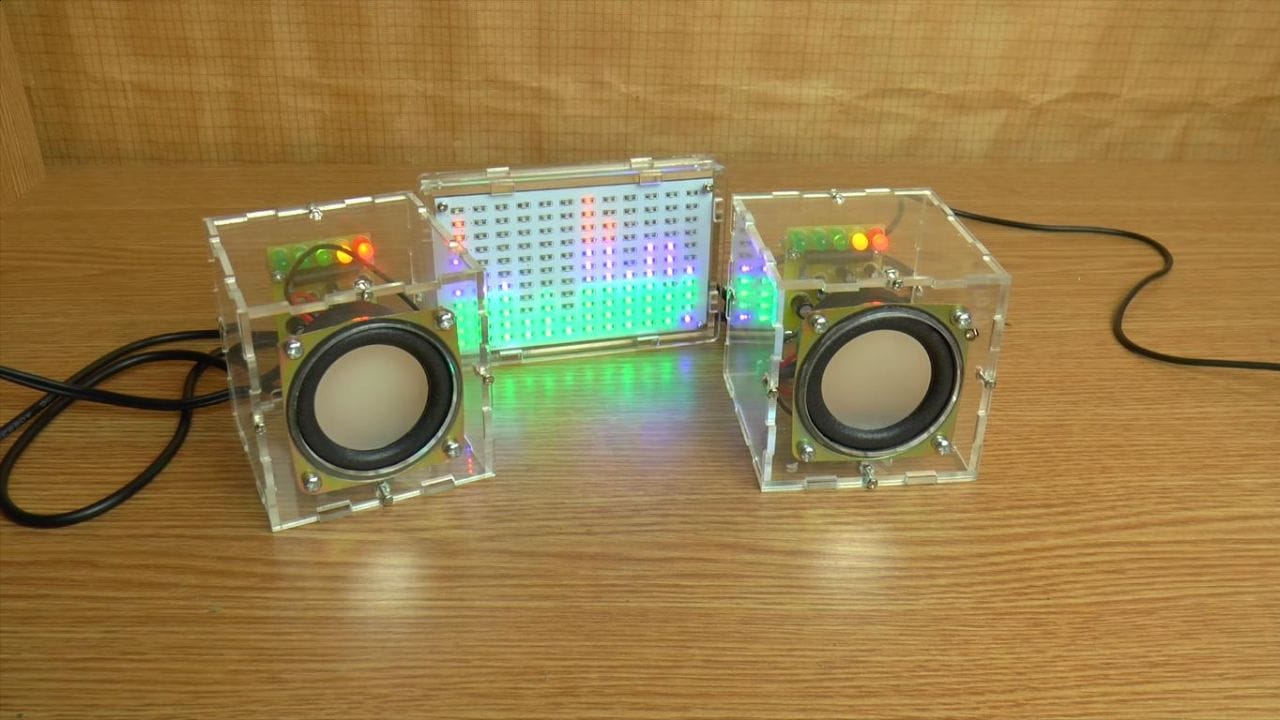

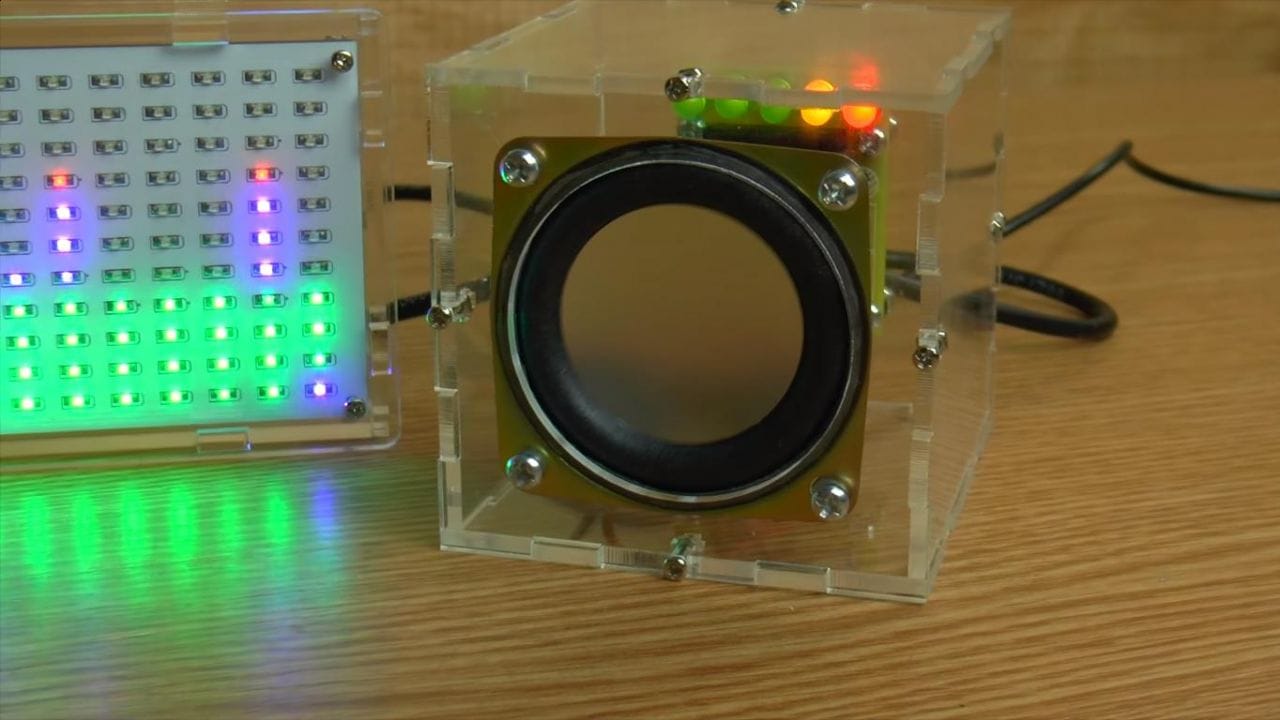

Теперь проверяем полностью готовые стерео колонки, включаем питание, можно как от блока, так и от повербанка через юсб кабель. Включаем музыку и наслаждаемся. Звук из данных колонок получится достаточным по качеству, конечно это не уровень каких-то дорогих колонок, но все же, эти колонки можно сделать самому, а их прозрачный корпус прибавляет им оригинальности. Так выглядят колонки в рабочем состоянии.






На этом у меня все, спасибо за внимание, собирайте данный кит-набор и наслаждайтесь музыкой.
