    Двухтактный радиопередатчик на КТ315Г


    Привет всем Самоделкиным, в этой статье я расскажу вам, как сделать двухтактный радиопередатчик (трансмиттер) для передачи звука на частоте ФМ от 88 - 108 Мгц, на расстояние в 1 км.

    Для этого нам понадобятся следующие детали:

    1). Два резистора на 100 кОм.
    2). Два резистора на 4,7 кОм.
    3). Два резистора на 6,8 кОм.
    4). Резистор на 33 Ома.
    5). Два конденсатора на 27 pF.
    6). Конденсатор на 10 nF.
    7). Конденсатор на 1000 pF.
    8). Катушка индуктивности диаметром 5 мм с подстроечным сердечником.
    9). Подстроечный конденсатор на 27 pF.
    10). Электролитический конденсатор на 1 mkF.
    11). Дроссель от 50 до 100 мкГ.
    12). Два биполярных транзистора NPN типа - КТ315Г.

    Схема:
    Двухтактный радиопередатчик на КТ315Г


    Обратите внимание на номиналы резисторов смещения в базах рассчитаны на германиевые транзисторы. Для кремниевых транзисторов нужно изменить сопротивление в базах, 100 кОм изменить на 47 кОм, а 4,7 кОм изменить на 10 кОм. Транзисторы можно заменить и на PNP тип, главное чтобы рабочая частота была от 150 Мгц и коэффициентом усиления больше 100. А так же на другие транзисторы NPN типа со схожими характеристиками.

    Для намотки контура нужен медный провод диаметром от 0,35 мм. Для удобной намотки необходимо взять провод 10 см и сложить его пополам, от середины зачистить по 1 сантиметру и скрутить в косу. Получившуюся косу нужно залудить, это будет средняя точка. После чего приложить её к каркасу и мотать по три витка в разные стороны , получившиеся витки закрепляем клеем. Антенный провод мотаем поверх контура, равномерно распределяя витки по всей катушки контура.

    Дроссель можно взять любой, от 50 до 100 мкГ. Я поставил по максимуму 100 мкГ, пробовал и меньше, от 10 мкГ разницы не было. Вместо КТ315Г ставил зарубежные транзисторы 2N3904, но дальность передачи стала меньше. Питание изначально было 9В, запитывал от батареи типа "Крона". Дальность передачи составляла около 800 метров. При увеличении питания до 12В, дальность сигнала увеличилась и составила 1 км. Если использовать передатчик стационарно и при стабильном питании, то частота не уплывает. Но если использовать аккумулятор, при разряде которого частота изменяется, то здесь понадобится кварцевый резонатор. Его нужно установить вместо одного из конденсаторов на 27 пкф. и тогда частота передачи будет стабильная. Кварцевые резонаторы нужны работающие на гармониках. Обычно они работают на нечетных гармониках - 3, 5, 7, 9. Допустим, вы берёте резонатор на 10 Мгц, то с помощью его можно установить частоту 30, 50, 70 и максимальная 90 Мгц.

    Если есть варикапы, то модуляцию по входу звука лучше сделать на варикапах кв121а.

    Так же если у вас только один варикап, то ставим его, а вместо второго можно поставить керамический неполярный конденсатор на 1000 пкф.

    Месяца 2 назад, собирал передатчик по заказу друга вот по этой схеме.

    Были взяты 4 транзистора КТ315Г, дальность передачи составила около 2 км. Важно, чтобы транзисторы были одинаковые.

    Чтобы настроить передатчик на максимальную мощность, нужно вместо антенны, к антенной катушке припаять миниатюрную лампу накаливания на 3 - 6В или светодиод на 3В через резистор на 1 кОм. Вращая движок подстроечного конденсатора и сердечник индуктивности, добиться максимально яркого свечения. Для отстройки антенны подойдет любой стрелочный индикатор и еще пара деталей, чтобы собрать индикатор напряженности электромагнитного поля вот по этой схеме.

    Антенну передатчика можно сделать из многожильного медного провода или провода диаметром 1 - 2 мм и длинной 1 метр. Индикатор установить на расстояние 15 - 20 см от антенны и зафиксировать, а так же зафиксировать антенну передатчика. Теперь отрезая антенну передатчика кусочками по 2 см добиться максимального излучения.

    Осталось разместить передатчик в железный корпус, который будет служить для него экранированием. Я разместил в корпусе модуля селектора каналов. Так как дальность мне особо не требовалась, нужно было всего 100 метров, антенну для удобства скрутил в пружину.


    Спасибо всем за чтение статьи и удачного повторения вместе с Самоделкиным!

    Портативный Генератор на синтезаторе частот AD9833

    Радиомикрофон «LIEN»-2

    Добавить комментарий

    29 комментариев
    Евгений Ширшов Автор
    Dmitrij,
    Не, у нас прикольнее, мы на тракторах
    РадиоЭлектроник
    Dmitrij
    Евгений Ширшов,
    да... сенокос и у нас начинается :(

    Прошлый год


    Мой канал https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig

    «Марти! Думать нужно в четырех измерениях...»
    Евгений Ширшов Автор
    ino53,
    Автор, Женька, отзовись, обиделся, что ли? Не бери в голову!...

    Привет, нет не обиделся, просто давно не заходил. Работы много. Сенокос, огороды. Пока не до самоделок.
    РадиоЭлектроник
    ТОРМО3
    С начала хором гнобили ... затем, друг перед другом начали отбеливаться.
    Замечание насчет кондера на минусе - в пору задавать, "повторяльщику" не опытному, а не так называемому "гуру".
    Настоящий гуру начинает с поправок, а не строит из себя "тупого", не умеющего читать схемы.
    Всё "имхо" ... первое впечатление от прочитанного ... случайно забредшего читателя.
    Гость Александр
    Иван_Похмельев,
    Я вас по разрешению для выходу в эфир наоборот поддерживаю, читайте внимательно предыдущий комментарий:"Единственно, это то, что в эфир лучше оформить разрешение, сдать экзамен, и работай. Благо сейчас эту процедуру упростили". Тут имеется ввиду радиолюбительские частотные диапазоны. Скажу больше, диапазон 88 - 108 МГц в область разрешённого не входит, но разрешение на выделение частоты для трансляции на этом диапазоне можно получить, только хлопоты большие. В своё время пытался это сделать, раньше проблем по этому поводу больше было.
    Любой выход в эфир, на любом диапазоне частот без разрешения ГИЭ является нарушением закона, это само собой факт и это должен знать каждый.
    А по поводу "прикапываться" это слово специально я ввел в кавычки, означает в техническом плане не надо жёстко придираться, бить по рукам как говорится. смысл всего изложенного вам надеюсь понятен, есть ещё ироничная форма общения, но это уже другая история...
    ino53
    Цитата: Гость Олег
    Году так в 1974-м делал по этой схеме на транзисторах П416.
    Ну, в 73...75 я делал на П605...П609, моща не хуже, а схемотехника несравнимо проще... pardon Только делали на СВ.
    Автор, Женька, отзовись, обиделся, что ли? Не бери в голову!... xaxa

    Иван_Похмельев
    Александр Фёдорович, где Вы увидели "прикапывание"?

    Не надо "прикапываться", лучше поправить, хорошо, что занимается делом, а не сидит с гаджетами, сейчас надо смеяться над теми, кто неделает ничего вообще, а "залипает" на телефоне, или "висит" в сети на игрушках. Главное сейчас это финансы, а эти поделки большого финансирования не требуют. Единственно, это то, что в эфир лучше оформить разрешение, сдать экзамен, и работай. Благо сейчас эту процедуру упростили.
    Гость Сергей
    "Для удобства антенну скрутил в пружину"... Автор, почитайте об удлиняющих катушках в антеннах - узнаете много нового. Если грамотно "скрутить в пружину", то и габариты антенны можно уменьшить, и эффективность антенны не похерить. А крутить от балды...
    Гость Олег
    Году так в 1974-м делал по этой схеме на транзисторах П416.
    уж какие были. :)
    Причем на радиовещательный УКВ диапазон.
    Работало - но частота плавала.

    Korolev
    ino53,
    пацан, конечно, бестолковый и наглый, но вроде сам делает, не Бидон, глядишь, и толк будет...
    Да кто ж возражает-то, только - за! Гонорист малость, но это пройдёт. smile

    ino53
    Korolev, пацан, конечно, бестолковый и наглый, но вроде сам делает, не Бидон, глядишь, и толк будет... smile

    Korolev
    Евгений Ширшов,
    если был бы это минусовой контакт, то неужели я его не обозначил GND или "-", верно?
    Но ведь не обозначил же! Ни вход, ни "-" питания! Никак, от слова "совсем"! Учись правильно рисовать схемы. smile

    ino53
    Цитата: Евгений Ширшов
    ino53,
    Почему я должен рисовать по 10 раз?  smile Кто разбирается, тот поймет я думаю.  scratch
    Ну почему же 10 раз? Один раз. Вот я не разбираюсь - что то наводится в антенне, и как дальше токи потекли?...
    R555
    ino53,
    Нарисуй, как это, а когда я приду, посмеемся вместе...
    А если он не нарисует красиво, то будеть разбито его табло. Впрочем, сможет откупиться пызырём.))))
    Кто не ошибается, тот не делает ничего.
    Иван_Похмельев
    Цитата: Евгений Ширшов
    Иван_Похмельев,Настраивайте на частоты от 88 Мгц до 88,9 Мгц и не нарушите закон. Эта частота выделена специально для такого рода самоделок и опытов с передающими устройствами. ok
    Хотелось бы видеть документальное подтверждение столь смелого утверждения с указанием частот, мощности и Ку антенны.
    Евгений Ширшов Автор
    ino53,
    Почему я должен рисовать по 10 раз?  smile Кто разбирается, тот поймет я думаю.  scratch
    РадиоЭлектроник
    ino53
    Евгений Ширшов, Нарисуй, как это, а когда я приду, посмеемся вместе... xaxa
    Евгений Ширшов Автор
    схемы научись рисовать
    Хорошо, возьму на заметку. Но если был бы это минусовой контакт, то неужели я его не обозначил GND или "-", верно?
    РадиоЭлектроник
    Евгений Ширшов Автор
    ino53,
    Антенна улавливает волны и через высокочастотные импульсные диоды заряжает конденсатор, чем сильнее волна, тем и показания выше.
    РадиоЭлектроник
    ino53
    Перед тем как смеяться, схемы научись рисовать, грамотей... И все таки -
    Цитата: ino53
    Хотелось бы подробнее про индикатор поля, как там токи идут, от антенны и дальше... :-)))
    xaxa

    Евгений Ширшов Автор
    ino53,
    А я не хамил, я просто посмеялся и всё  dontknow
    РадиоЭлектроник
    ino53
    Евгений Ширшов, Ну зачем хамить, парниша, этот человек электроникой занимался, когда тебя еще и в проекте не было... xaxa

    Евгений Ширшов Автор
    R555,
    Критики не выдерживает твой комментарий, если плохо понимаешь в схемах, то спроси у тех кто понимает. Это не минус питания схемы, а звуковой вход через конденсатор на 10мкф. Грамотей  xaxa xaxa xaxa
    РадиоЭлектроник
    R555
    Первый вариант схемы вообще не выдерживает критики. Это же надо умудриться влепить конденсатор в минусовой провод питания схемы xaxa  xaxa  xaxa
    Кто не ошибается, тот не делает ничего.
    Евгений Ширшов Автор
    ino53,
    Подойдут, если передатчик будете делать на несколько десятков ватт  xaxa
    РадиоЭлектроник
    Евгений Ширшов Автор
    Иван_Похмельев,Настраивайте на частоты от 88 Мгц до 88,9 Мгц и не нарушите закон. Эта частота выделена специально для такого рода самоделок и опытов с передающими устройствами. ok
    РадиоЭлектроник
    Иван_Похмельев
    Для желающих повторить обязательно следует писать предупреждение о возможной административной ответственности за использование такого изделия.

    ino53
    подойдет любой стрелочный индикатор и еще пара деталей, чтобы собрать индикатор напряженности электромагнитного поля

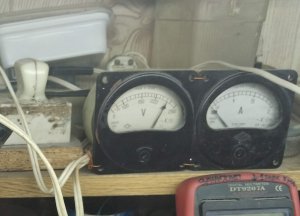

    Так уж и любой... Такие пойдут? xaxa
