    Портативный Генератор на синтезаторе частот AD9833


    Пытаясь починить любимый усилитель и диагностируя его подачей с ноута сигналов программного генератора спалил его окончательно. Прикупив новые запчасти для его восстановления решил поискать автономный и недорогой генератор сигналов то наткнулся на генератор (синтезатор) частоты AD9833 и был удивлен ценой и то что он может. Как выяснилось идея применения AD9833 не нова и в интернете рассмотрена со всех сторон.

    Поняв что готового решения я не найду было принято решение собрать свой вариант.

    За основу был взят микроконтроллер Atmega328p (можно Atmega168).
    Собственно синтезатор AD9833, распаянный в виде готового модуля.

    В качестве вывода информации выбор пал на OLED дисплей с разрешением 128х32 (OLED-0.91-128X32). Планирую это все собрать в форм-факторе щупа.

    Управление осуществляется 2 кнопками и 1 энкодером (EC1101S-5A-F20) с кнопкой (планирую установить в торец).

    РЕЖИМЫ РАБОТЫ
    Кнопка_1 одинарное нажатие: переключение между каналами вывода или выключает генерацию. Генератор AD9833 имеет 2 канала формирования сигнала как частоты так и формы но с выводом на одну ногу, переключая их на лету.
    Кнопка_1 длинное нажатие: сохраняет в память текущие значения частот по каналам и форму выводимого сигнала.
    Кнопка_2 одинарное нажатие: переключение формы сигнала: Синусоида, Прямоугольный, Пила.



    Кнопка_2 длинное нажатие: запускает плавное изменение частоты от большего значения к младшему.

    Энкодер поворот в лево/право: уменьшает/увеличивает единицы Герц.
    Энкодер поворот с нажатой кнопкой в лево/право: уменьшает/увеличивает сотни Герц.
    Энкодер нажатие на кнопку: увеличивает на тысячу Герц.
    Энкодер длинное нажатие на кнопку: уменьшает на тысячу Герц.

    Пока это все на макетной плате, печатка в процессе изготовления.

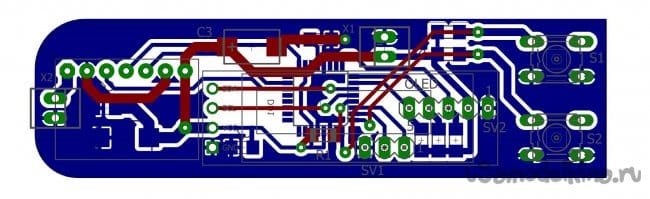

    Вид на будущую печатную плату:

    Прошивка позже, ищем баги.

    Раструб на пластиковой трубе или надежная стыковка сантехтруб

    Двухтактный радиопередатчик на КТ315Г

    Добавить комментарий

    3 комментария
    Гость david

    а где прошивка то (не скачивается)

    Razrabotchik
    Пытаясь починить любимый усилитель и диагностируя его подачей с ноута сигналов программного генератора спалил его окончательно.
    Любимый, спалён окончательно? Точно так? Можно фото, если не трудно. А если он мертвец, зачем для него огород городить negative На кладбище его..., а вместо АD9833, проще купить нового любимого. this
    mj2link Автор
    Обещанная прошивка СКАЧАТЬ
