    Прибор для проверки ЭПС электролитических конденсаторов

    Всем привет!
    Хочу показать и рассказать о несложном самодельном приборе, который позволяет проверять ЭПС электролитических конденсаторов. Собирал его достаточно давно... Схема которого была разработана явно ещё в прошлом веке.. Архив со схемой и платой будет по ссылке в описании под видео. Это одно из первых видео и не было возможности озвучить...

    В настоящее время таким древнем устройством со стрелочным индикатором уже ни кого не удивишь...



    Сейчас продаются многофункциональные, не дорогие измерители всего и вся.... Например такие:
    Прибор для проверки ЭПС электролитических конденсаторов

    Только что бы этим замечательным терстером проверить конденсатор, его необходимо выпаять.
    А моим(не совсем моим, я просто повторил схему), можно проверить конденсатор прямо на плате за редким исключением:
    1-Если проверяемый конденсатор не зашунтирован низкоОмным резистором.
    2-Если несколько проверяемых конденсаторов впаяны параллельно.

    Конечно же пред проверкой конденсаторы нужно обязательно разрядить, иначе сей прибор не переживёт радости разряда конденсатора через свои слаботочные элементы схемы..

    Этим не сложным устройством можно проверить подозрительный конденсатор на предмет:
    Высох или ещё очень бодрячком!!!

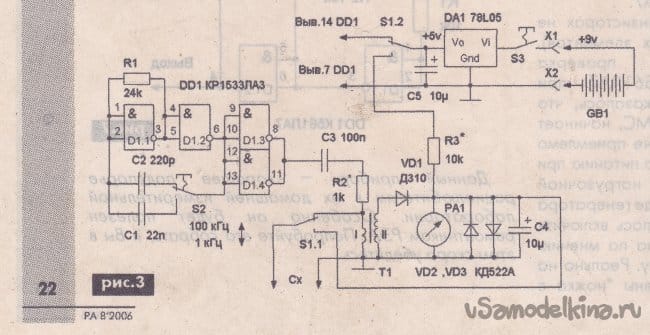

    Схему брал из первоисточника, журнал РА №8 2006г.

    Сделал ещё один на работу и поступил проще, собрал задающий генератор на доступном таймере NE555. Рассчитал его частоту по он-лайн калькулятору и но по осциллографу пришлось подкорректировать...

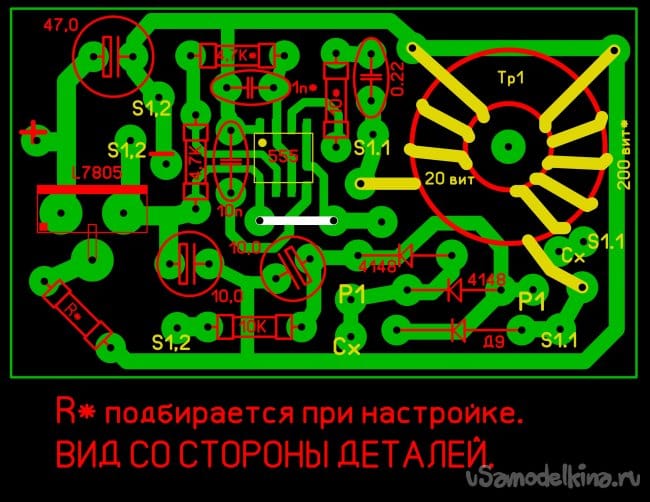

    Схему перерисовывать не стал, сразу рисовал плату под 555 таймер. Думаю что трудностей с повторением не должно возникнуть, на плате указаны все номиналы.

    Принцип работы примерно такой:
    Генератор на 555 таймере вырабатывает прямоугольные импульсы частотой 100 кГц, через Резистор R2 и конденсатор С3 они поступают на первичную обмотку трансформатора Т1. Ко вторичной обмотке которого через выпрямительный германиевый диод подключен стрелочный микроамперметр, который отградуирован на показания в Омах.

    Конденсатор С4 служит для уменьшения пульсаций выпрямленного напряжения диодом VD1.
    При включении питания, стрелка прибора отклоняется до конечного деления шкалы.(подобрать номинал резистора R2).
    Это соответствует большому сопротивлению конденсатора или его обрыву.(полностью высох!)
    Если подключить заведомо исправный конденсатор, например 100 мкФ 16 В

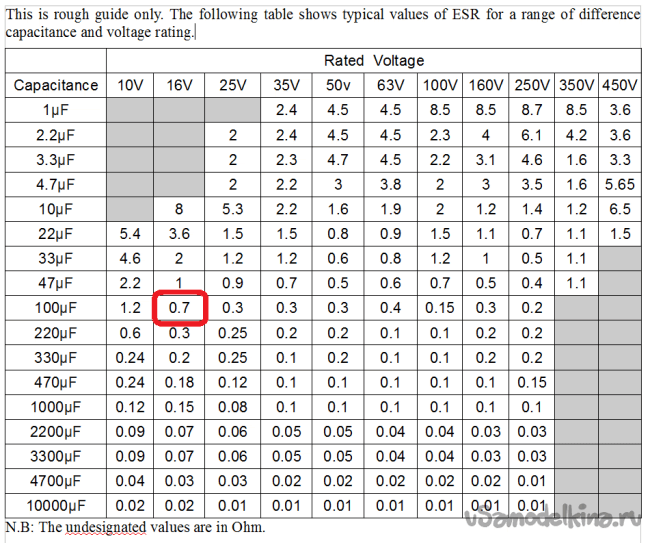

    к выводам Сх (параллельно первичной обмотке трансформатора Т1), то он зашунтирует обмотку. Его сопротивление на частоте 100 кГц составляет примерно 0,7 Ом.

    Стрелка сильно отклонится в лево, в начало шакалы. Если конденсатор высох, то его ЭПС будет значительно больше стрелка отклониться влево незначительно.

    Чем лучше конденсатор, тем меньше его внутренне сопротивление ЭПС. Соответственно он сильнее шунтирует первичную обмотку Т1 и ток течёт в основном через конденсатор и меньше через обмотку трансформатора. Соответственно стрелка микроамперметра РА1 практически не откланяется.. При высохшем конденсаторе ток проходит через обмотку трансформатора Т1 и стрелка прибора РА1 откланяется почти до крайнего правого положения (Зависит от степени высыхания подопытного конденсатора).

    Схема, плата и используемые детали есть в архиве по ссылке на яндекс-диск.
