Самоделка, которая включает свет фар после пуска двигателя автомобиля


Многие водители забывают включать свет фар при начале движения, и выключать его при выключении зажигания. А это грозит штрафом в 500 рублей, и полной разрядкой аккумулятора, если забудешь выключить фары. А это со мной уже было неоднократно. Я сделал самоделку, которая автоматически включает габаритные огни и ближний свет фар при пуске двигателя, и выключает его при выключении зажигания.

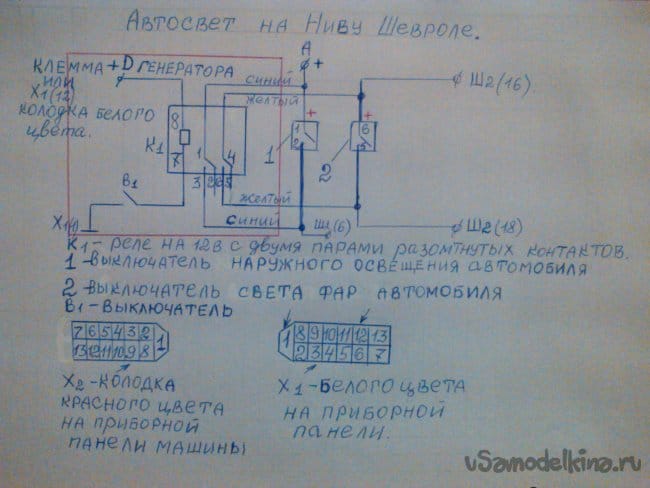

Теперь я вообще забыл о включении и выключении фар, за меня все это делает самоделка. Вот ее схема.

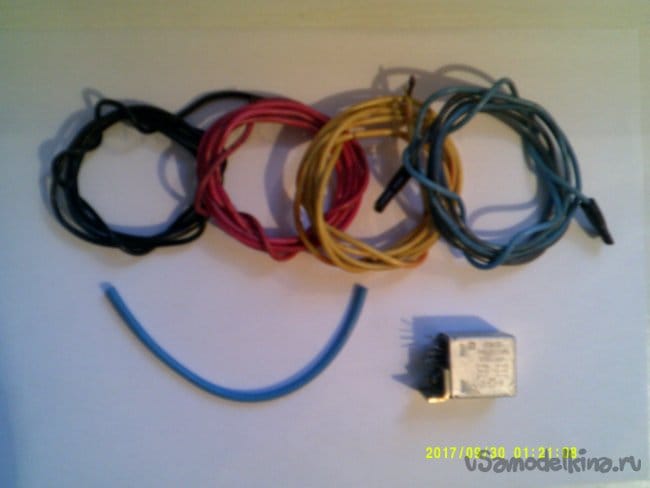

Нам потребуются следующие материалы и инструменты:

1- реле на 12в с двумя парами разомкнутых контактов, рассчитанных на ток 10-30а. Например Рэс6 Рфо 452. 104. Можно и автомобильное. 2- автомобильные провода, желательно разных цветов сечением 0,75-1мм. 3- выключатель кнопочный, или любой другой. 4- припой, 5- паяльник, 6- изолента, 7- пинцет, пассатижи, кембрик. Собираем следующим образом:

Шаг 1

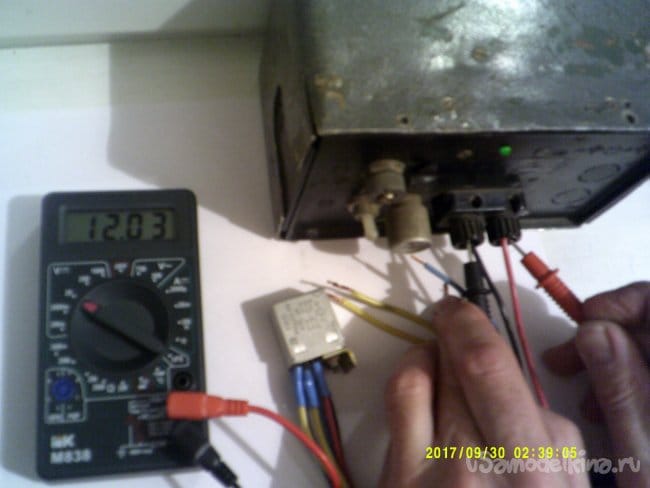

Проверяем работоспособность реле, подключив на его обмотку питание +12в от любого блока питания или автомобильного аккумулятора, должны замкнутся контакты реле 1-3 и 4-6.

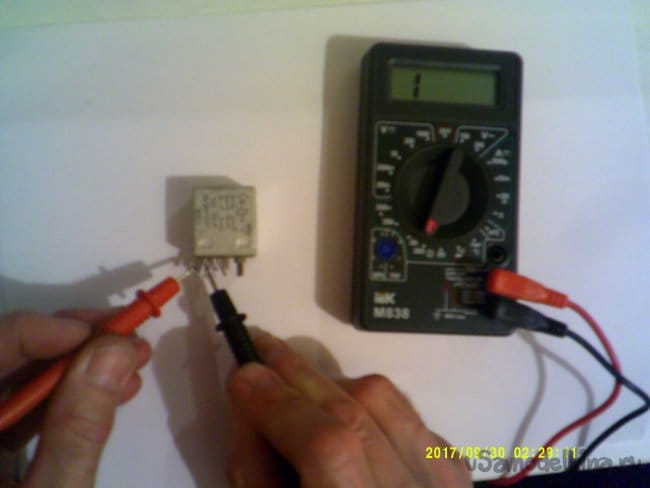

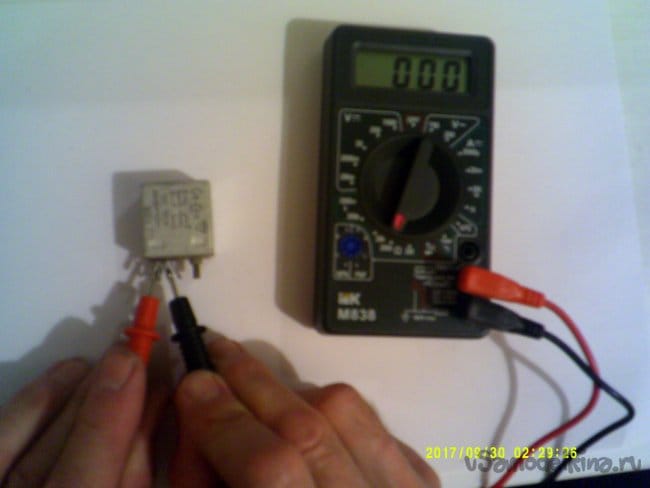

Мультиметр ставим на измерение сопротивлений 2000ом. Разомкнутые контакты – мультиметр показывает 1, а если замкнуты, то показывает 0.

Шаг 2

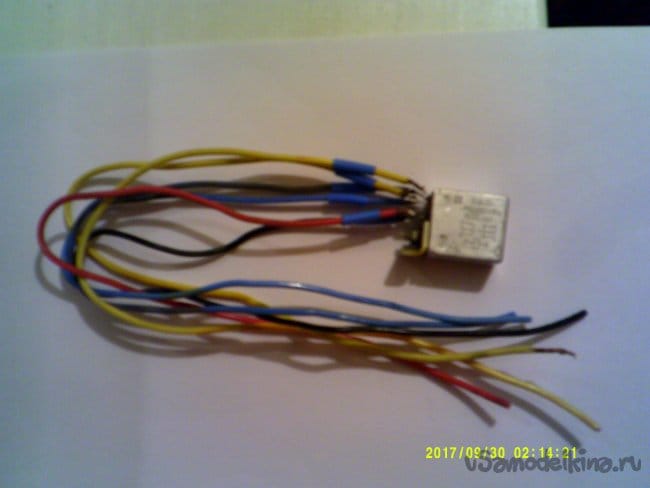

- Припаиваем провода длинной 35см , красный к выводу 7 реле-это будет питание +12в, черный провод к выводу 8,это будет -12в.Далее паяем желтые провода к 1 и 3, а синие – к 4 и 6 выводам реле.

Шаг 3

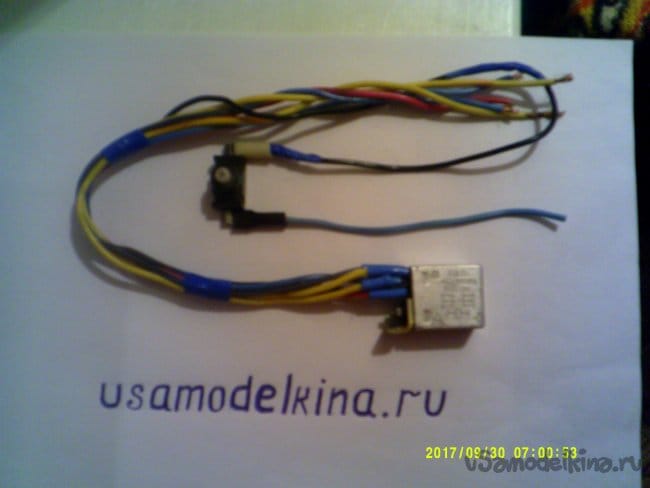

Одеваем кембрики на выводы реле, чтобы они не замкнули друг с другом. Жгут проводов стягиваем изолентой в двух местах. К выключателю В1 подключаем провода с клеммами «мама», самоделка готова.

Шаг 4. Подключаем ее на автомобиль. Для этого красный провод самоделки подключаем к проводу, подходящему выводу 12 колодки белого цвета на приборной панели Нивы-шевроле. А черный провод подсоединяем к выключателю В1, а второй провод выключателя подсоединяем на корпус авто. Желтые провода – к выводам 5 и 6 выключателя света фар автомобиля.Синие провода – к выводам 1 и 2 выключателя наружного освещения авто. Самоделку прикрепляем автомобильной стяжкой к жгуту проводов в удобном для нас месте возле приборной панели, а выключатель В1 - на месте любой заглушки выключателей, которые не установлены на автомобиле. Эта самоделка установлена на машину 8.01.2017 года и работает без нареканий. Выключатель В1 нужен для отключения схемы при длительных прогревах автомобиля на стоянке. При отказе схемы, отключаем ее выключателем В1 и включаем свет авто как обычно, ведь схема автомобиля не изменена.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Ангельские глазки на авто своими руками

Встраиваемый органайзер в кузове пикапа

6.9
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
6.4
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
5.2
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 6.17 из 10 (голосов: 21 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
7 комментариев
  1. Nruter
    Максимальный ток через контакты РЭС-6 всего 6А. Использовать в этой самоделке его не рекомендуется. Использовать нужно автомобильное реле.
    Днем на автомобилях должны гореть ходовые огни. На Шеви-Ниве их нет. Поэтому включать нужно только свет ближних фар или противотуманки. Габариты не нужно. Если посмотреть на технические требования к ДХО, то там чётко прописано, что ДХО должны выключаться при включении головного света. А к головному относятся габариты, ближний, дальний и ПТФ.
  2. popvovka
    Проще соединить контакты реле параллельно, ради увеличения тока коммутации. И подключить переключающие контакты параллельно контактам стационарного реле. В случае перегорания катушки реле, можно включить как обычно. Так же установить светодиод или лампочку, для индикации.
  3. михаил мачихин
    на кой черт нужно два реле, есть диод и есть направление тока в обмотке подмагничивания
  4. Nruter
    Цитата: михаил мачихин
    направление тока в обмотке подмагничивания

    Наверное, всё же, обмотка возбуждения. И ток по ней не факт, что постоянный. В большинстве случаев он импульсный. Иногда применяется ШИМ.
  5. ELITMA1381
    Ерунда какая-то. Заказал в Китае реле задержки включения 12 в точно не помню EN-555 вроде. Само реле 30 А задержка от 0 до2-3 минут. Подключил через переключатель света и дополнительное реле 12 в на ходовые огни(можно противотуманки). Завожу машину, через 2-3 минуты(как выставить) срабатывает EN-555( при выключенном переключателе ближнего света) и включаются ходовые огни можно ехать, а если включить переключатель ближнего света сработает дополнительное реле и отключит EN-555 т. е. выключит ходовые огни, а загорится ближний свет как положено в заводской схеме, но при этом EN-555 останется под напряжением и если снова выключить переключатель ближнего света загорятся ходовые огни
    1. Nruter
      Так и должно быть
  6. Александр Приймак
    Ёлки-палки, зачем это всё! У меня "Шнива", я сделал всё за 5 минут безо всяких реле. Надо: 1. Вынуть с помощью отвертки выключатель света (две кнопки слева). 2. Сломать перемычку между кнопками включения габаритов и ближнего света. 3. Теперь кнопки независимы друг от друга, нажимаем кнопку включения ближнего света - ничего. 4. Включаем зажигание и о, чудо! Горят лампы ближнего света, как и положено при движении днем. Стоить вынуть ключ из замка, лампы гаснут. Вот и всё...
