Крепление для монитора на подлокотник автомобиля


Всем привет! Решил немного заморочиться и сделать самостоятельно крепление для монитора именно на подлокотник Hyundai Santa Fe 2.

Захотелось это сделать самому и именно на подлокотник.

Можем посмотреть видео:

Теперь давайте лучше перейдём к исполнению идеи.

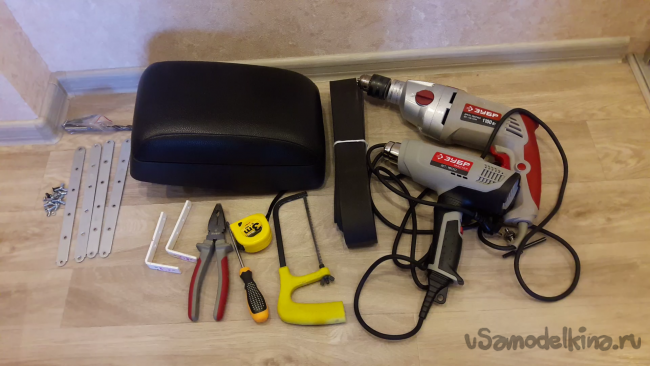

Для начала я отправился в строительный магазин и приобрёл:
- болты и гайки,
- два металлических уголка размером 50 мм*100 мм и толщиной 3 мм (тонкие не берите иначе монитор будет качаться),
- планки металлические 4 штуки по 200 мм и толщиной 1,5 мм,
- одна 250 мм толщиной 1,5 мм она собственно и будет держать монитор,
- дрель,
- фен строительный,
- плоскогубцы,
- отвёртка,
- термоусадочная трубка размером 20/10 мм и 16/8 мм.
- рулетка,
- ножовка по металлу
- свёрла по металлу
- ножницы.

1) Требуется снять сам подлокотник, точнее верхнюю часть. Делается это легко, необходимо поднять двойной подлокотник и отвёрткой разомкнуть в этом соединении:

Вот что получится:

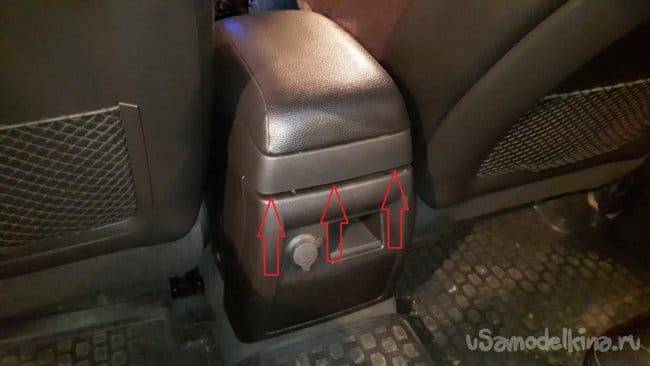

2) Теперь опускаем "кармашки" и дёргаем на себя посильнее корпус подлокотника с тыльной стороны. Он держится на шести клипсах:

3) Снова подымаем "карманы" и откручиваем четыре самореза:

4) После этого я наклеил несколько слоёв антискрипа на то место, где всё это было прикручено:

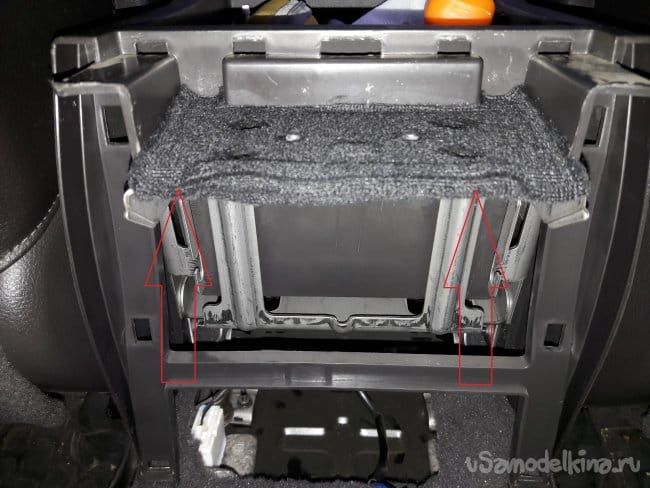

Не обязательно пользоваться антискрипом, можно воспользоваться любыми сподручными средствами, будь то резиновые прокладки или что-то ещё. Делается это для того, что бы увеличить зазор в это месте подлокотника:

Иначе уголки не дадут ему закрываться.

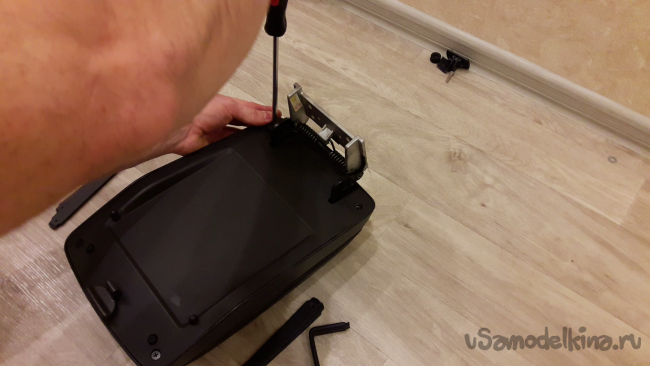

5) Теперь на снятый подлокотник с нижней стороны откручиваем два самореза, которые держат обшивку и на этом месте намечаем на уголках будущие отверстия и отпиливаем лишнее:


6) Далее я просверлил на нужном расстоянии отверстие сверлом 5 мм и сделал потай 10-миллиметровым сверлом:

7) Самую длинную планку 250 мм необходимо согнуть по краям плоскогубцами, за одно там уже есть отверстия под болты, на неё в дальнейшем будет крепиться сам монитор:



8) А для того чтобы детали сочетались с салоном и приобрели нужный цвет, воспользуюсь термоусадочной трубкой. В отличии от покраски, термоусадочная плёнка придаёт им матовое, прорезиненное покрытие, которое даёт им ещё и дополнительную жёсткость. Заодно она закрывает лишние отверстия, которые не будут задействованы.

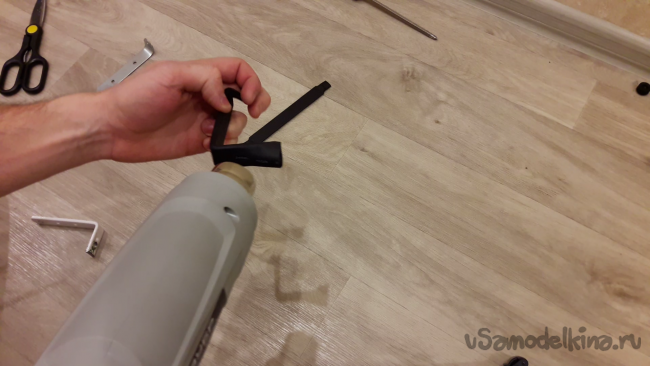

В моём случае это термоусадочная плёнка чёрного цвета, размером 20/10 мм для уголков и 16/8 мм для планок. Если есть возможность, лучше воспользоваться промышленным феном. Делается это очень быстро:

Вот что получилось:

Лишнее обрезаем ножницами.
9) Теперь прикручиваем всё это к подлокотнику:


10) Крепим ко всему этому монитор:

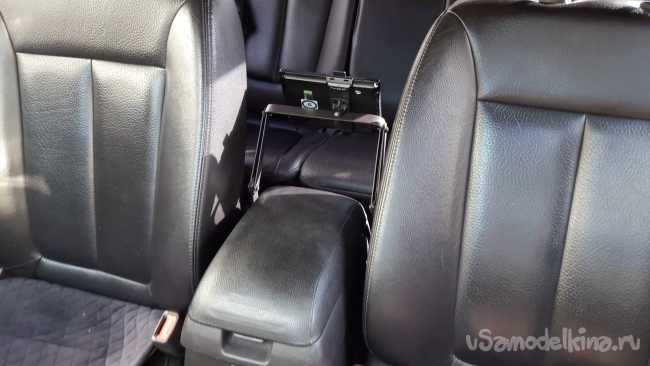

11) И устанавливаем всё это обратно в автомобиль:




Такое крепление позволяет регулировать уровень наклона монитора и сгибать планки вперёд и назад, при этом монитор довольно жёстко держится (если конечно хорошо подтянуть болты с гайками) и не качается во время движения. Водителю и пассажиру на переднем сидении крепление не мешает. На этом всё, пока.
