Может ли быть по факту неисправен монитор, который работает круглосуточно, не выключаясь. Оказалось, что может. Неисправность выявилась после выключения монитора на несколько часов во время планового ремонта оборудования. Симптомы: при включении монитора в сеть загорается индикатор, на долю секунды на экране загорается логотип монитора AOC, индикатор и экран гаснут, через секунду цикл повторяется. Неисправность пустяковая, любой ремонтник предположит «высохший» электролитический конденсатор в цепи питания.

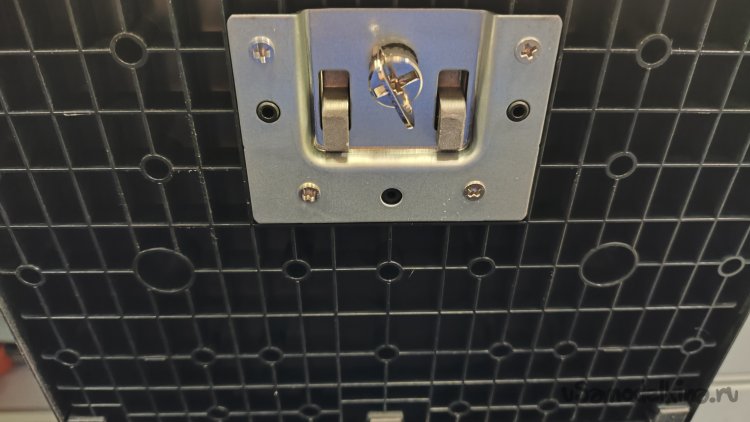

Первым делом откручиваю подставку, чтобы не мешала разбирать корпус монитора.

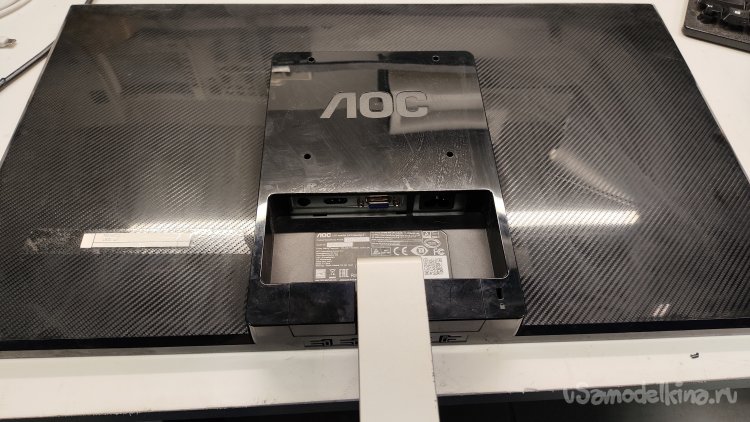

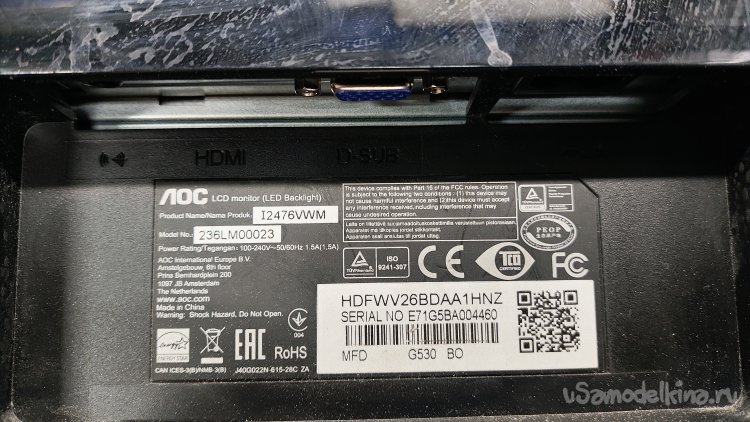

Обратная сторона монитора и наклейка с информацией.

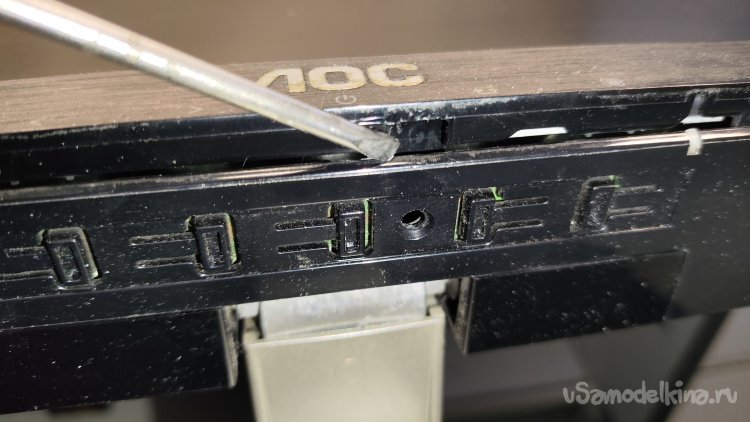

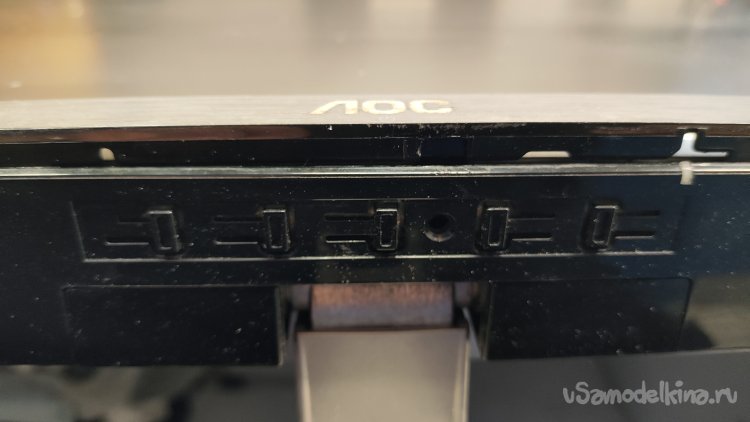

Разбирается монитор спереди, путем отщелкивания рамки. В месте логотипа, в нижней части монитора, на рамке есть место, которое можно поддеть отверткой.

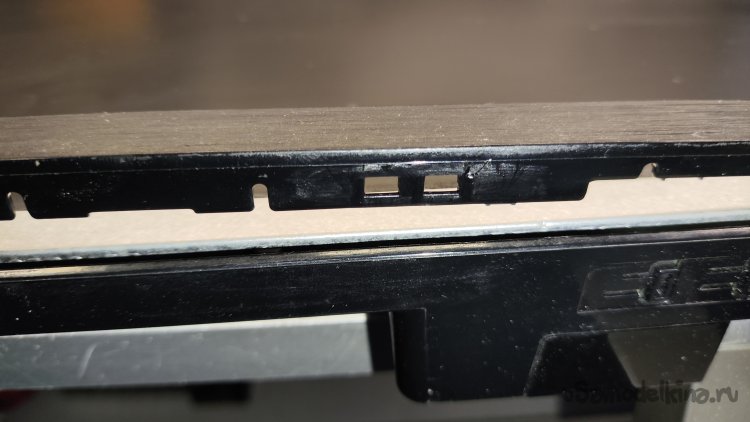

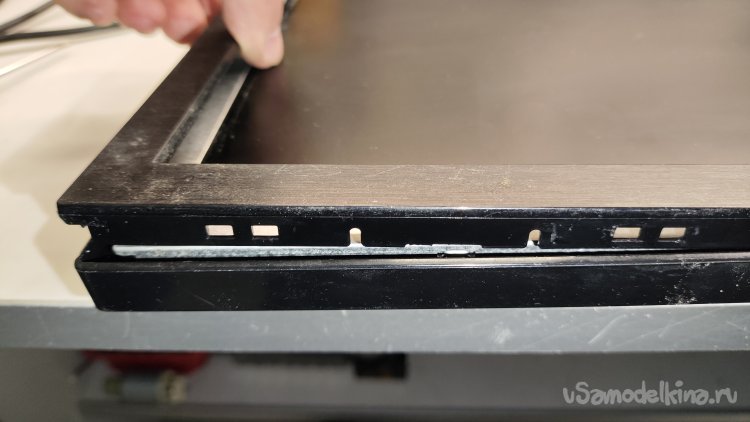

После этого рамку надо аккуратно отщелкнуть по всему периметру, стараясь не сломать ее и не давить на матрицу. Наверно, это самая сложная часть для начинающего ремонтника.

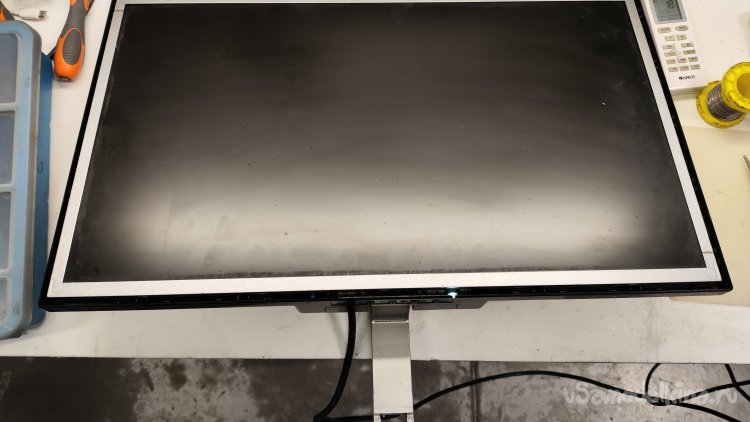

Рамка полностью отщелкнута. Убираем ее в сторону.

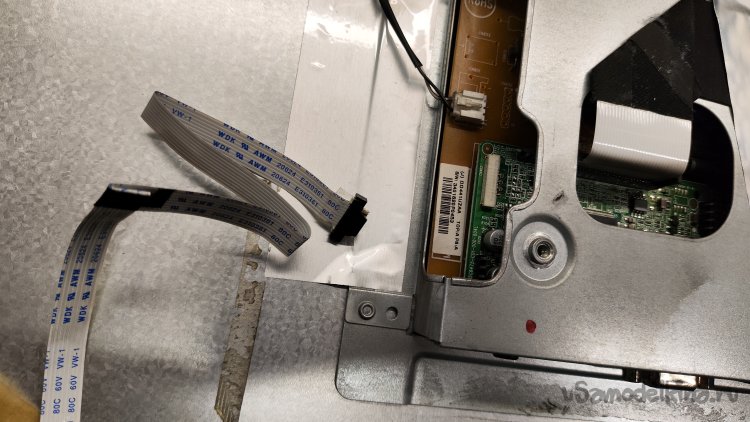

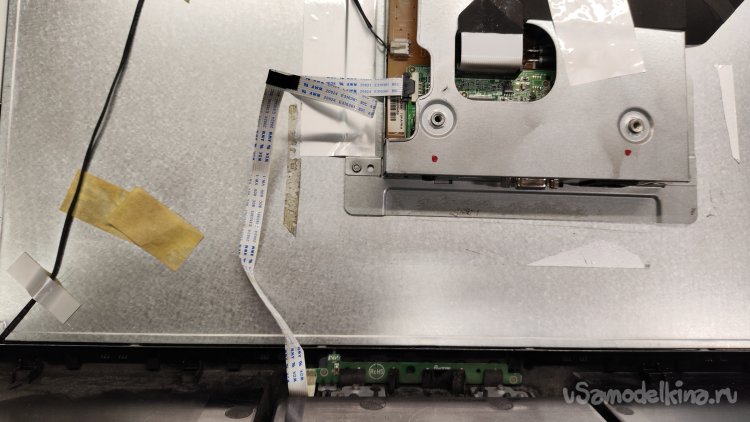

Переворачиваем монитор и кладем экраном вниз на ровную мягкую поверхность. Снимаем заднюю стенку. Но не спешите сразу откидывать ее в сторону. Там может быть установлена плата с кнопками. Так и оказалось. Если сильно дернуть, то можно от платы с кнопками оторвать припаянный шлейф и работы вам прибавится. Аккуратно отклеиваю шлейф кнопок с матрицы.
Вытаскиваю разъем шлейфа из платы. Снизу надо надовить на фиксатор, но это делать не очень удобно.

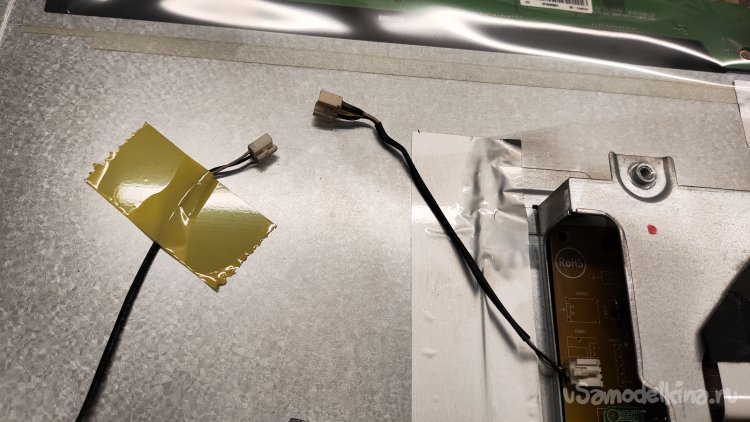

Теперь заднюю стенку монитора можно отложить в сторону. Разъединяю в удобном месте питание подсветки. Можно было отключить от платы, но легче оказалось отключить в другом месте.

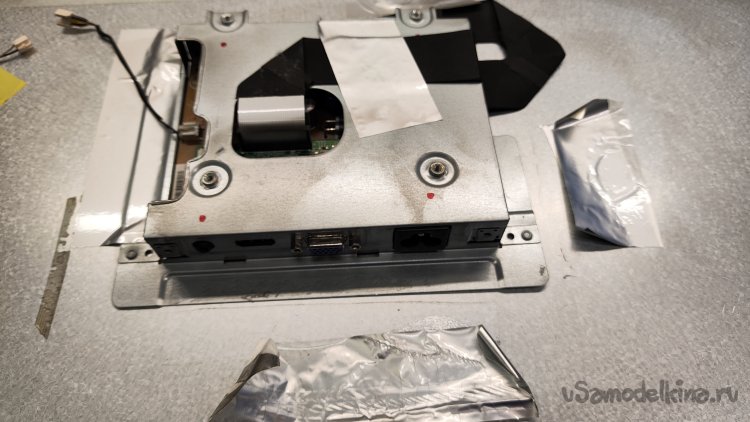

Корпус с электроникой к матрице закреплен металлизированным скотчем. Снимаю скотч.
Отключаю разъем матрицы. На нем есть фиксатор, который надо нажать и вытащить разъем.

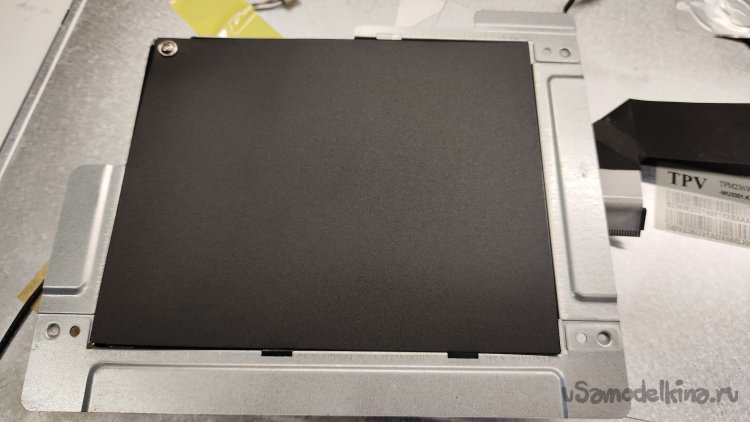

Убираю последнюю полоску скотча и снимаю корпус с электроникой. Плата изолирована от матрицы черным изоляционным пластиком, который зафиксирован винтом.

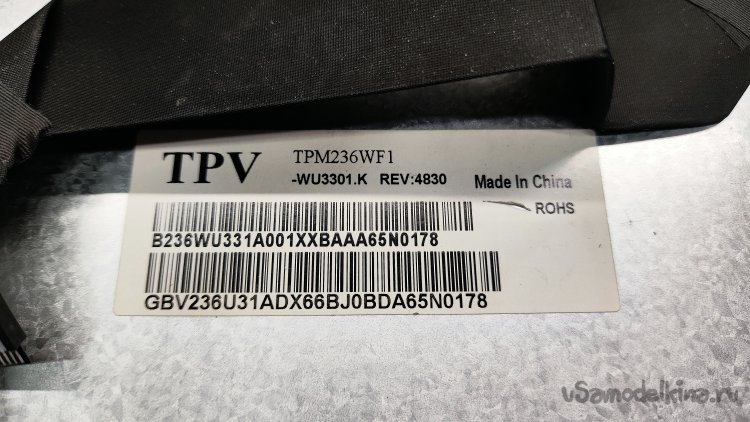

Тип матрицы.
Откручиваю винт, снимаю изоляцию.

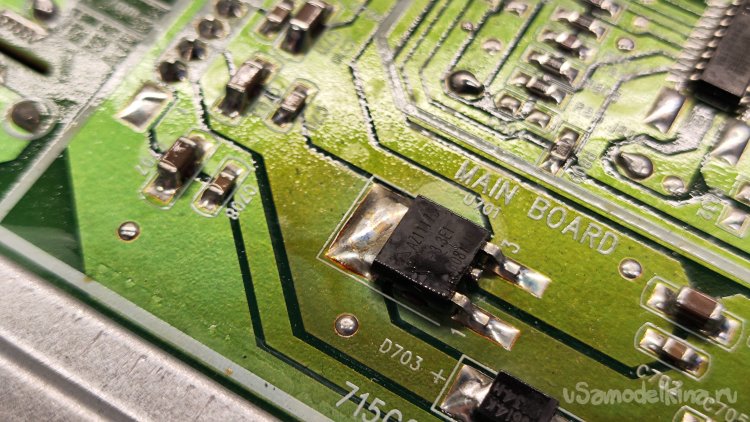

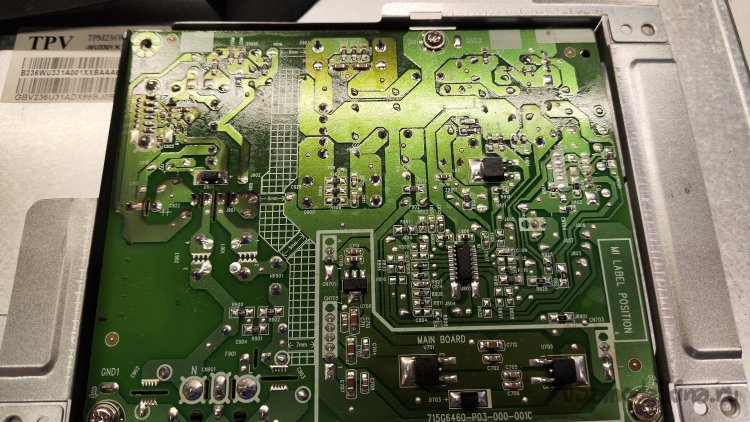

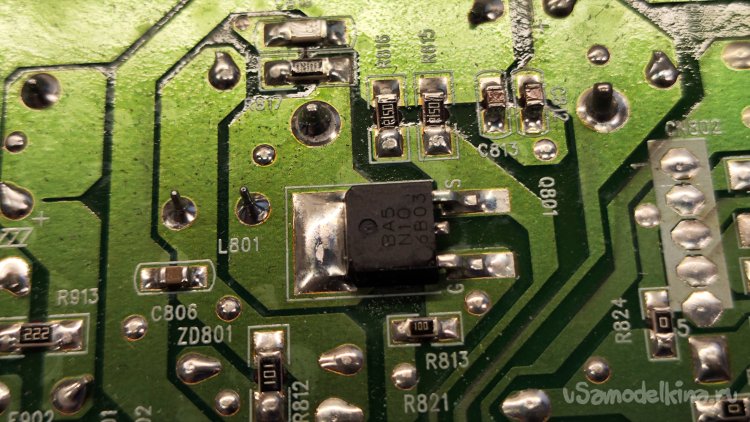

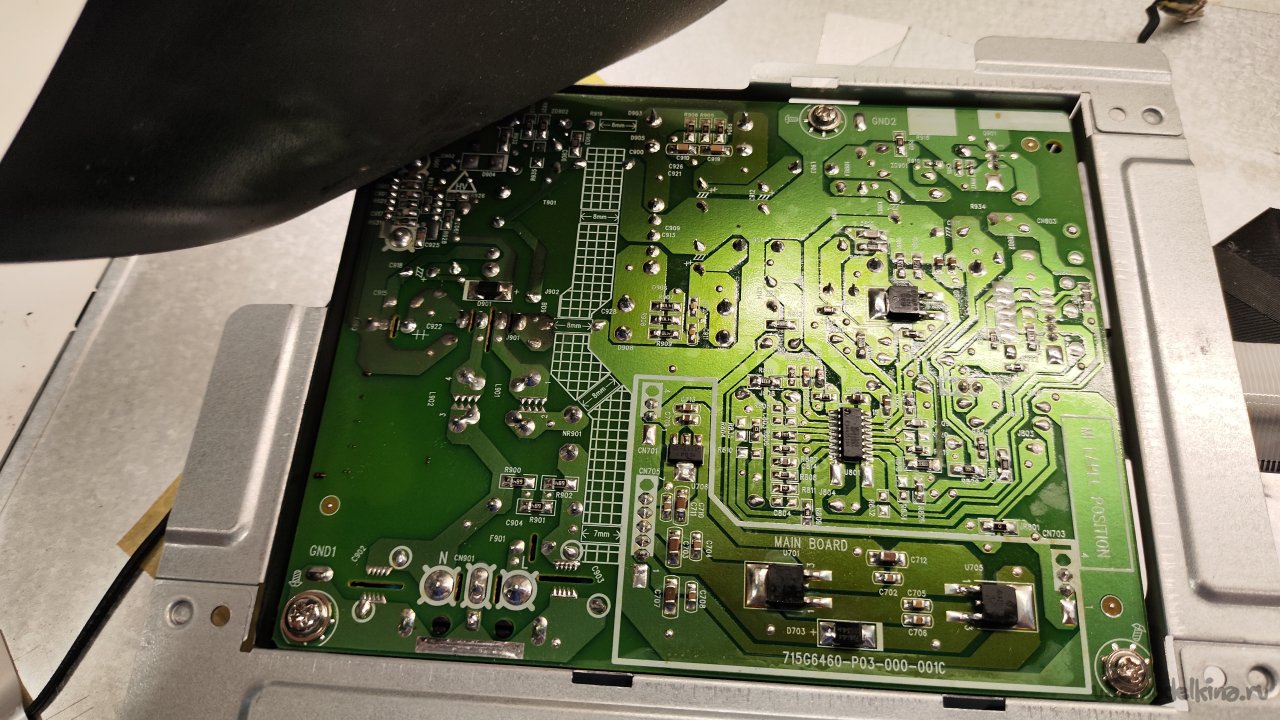

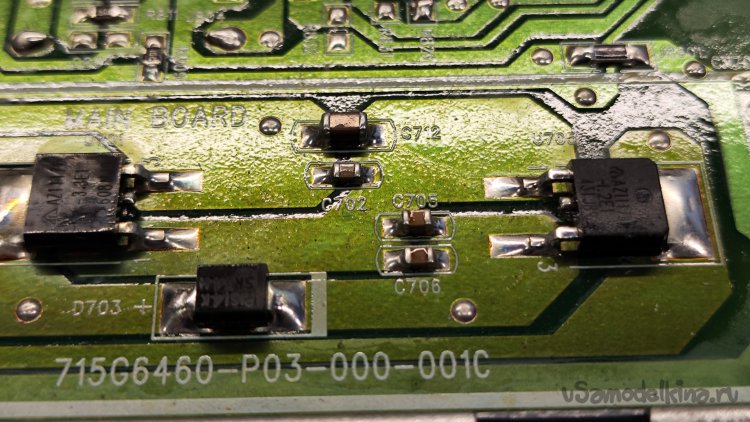

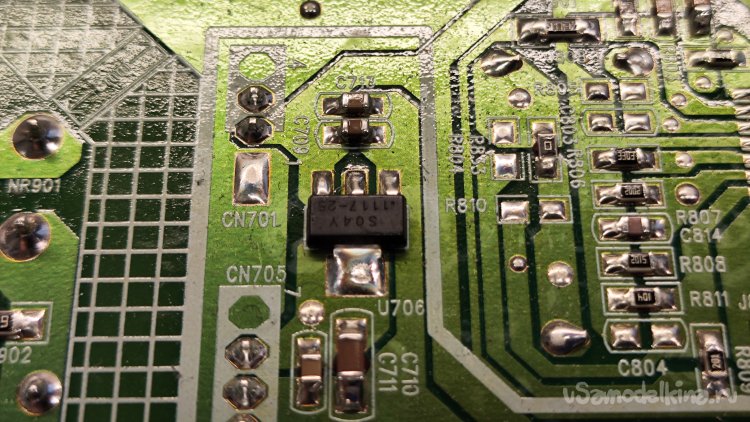

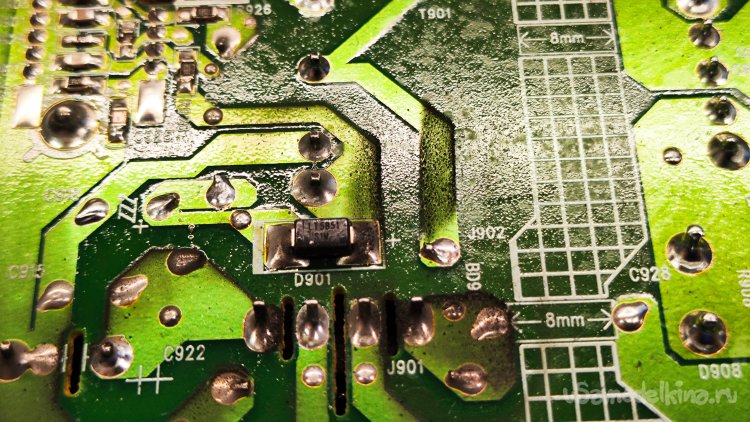

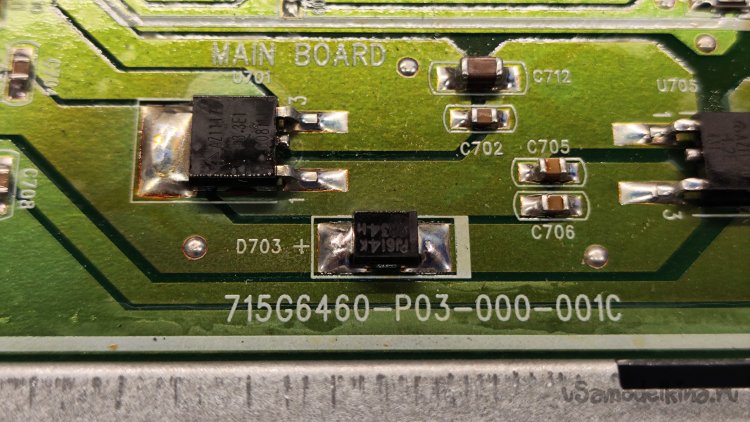

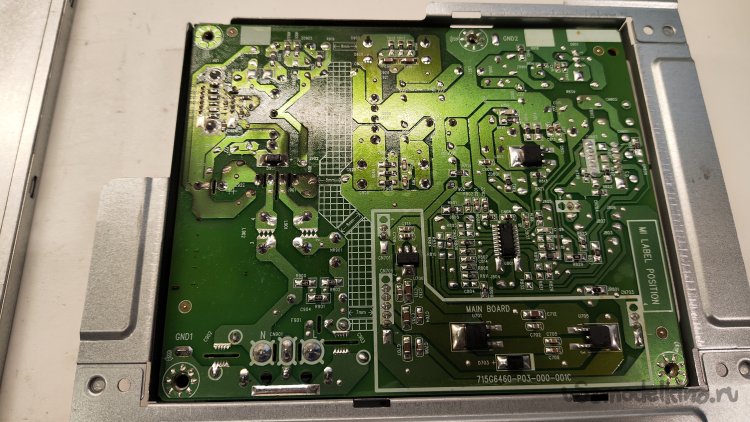

Немного фото деталей на обратной стороне платы, пусть никому не надо будет.

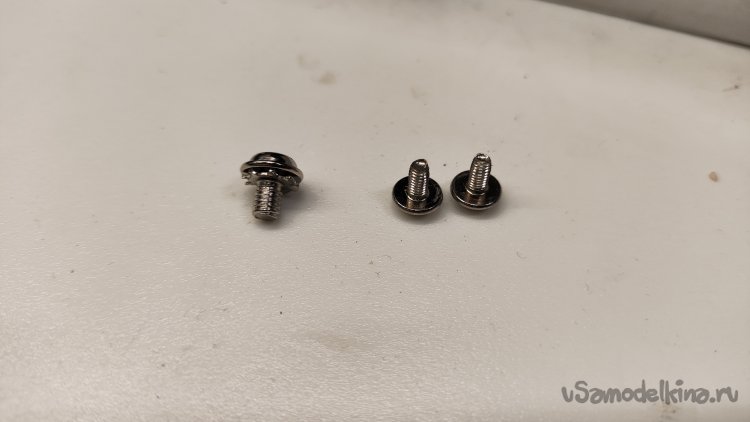

Плата крепится к корпусу еще на три винта, один из них с гравером, для лучшего контакта с платой.
Винты выкручены, снимаю плату.

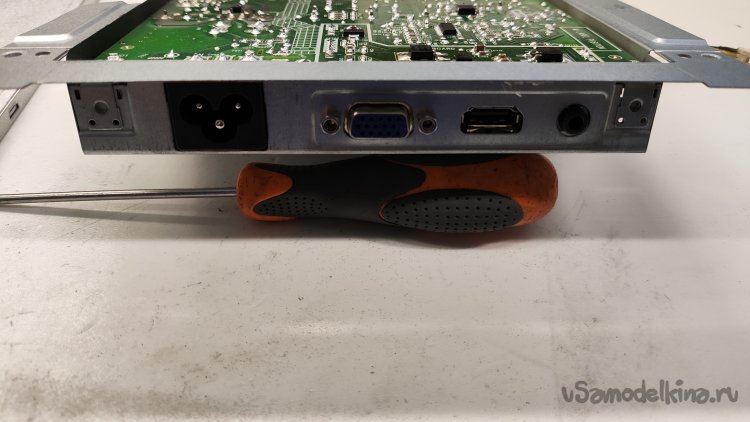

А нет, не снимаю. На разъеме VGA надо открутить стойки.

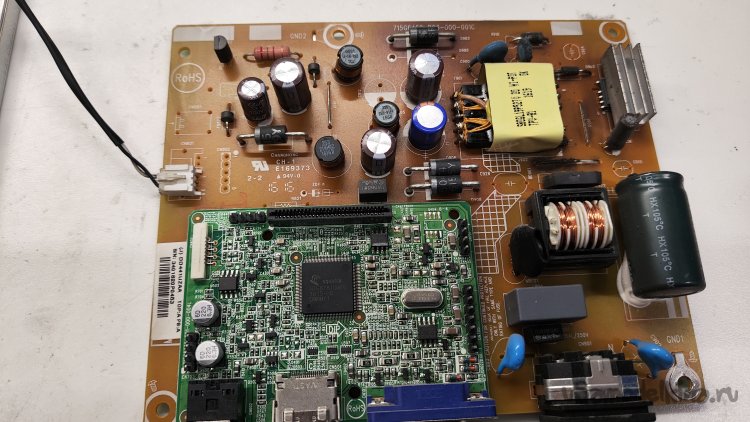

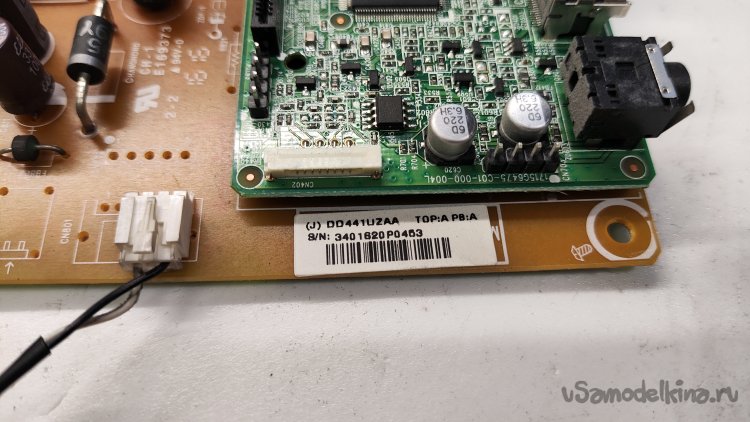

Плата извлечена.
В глаза бросается корпус вздутого конденсатора. Это очевидная индикация неисправности электролитического конденсатора. Еще более явная индикация, когда корпус в месте вздутия лопается и электролит вытекает, образуя засохшие следы на месте разрыва.

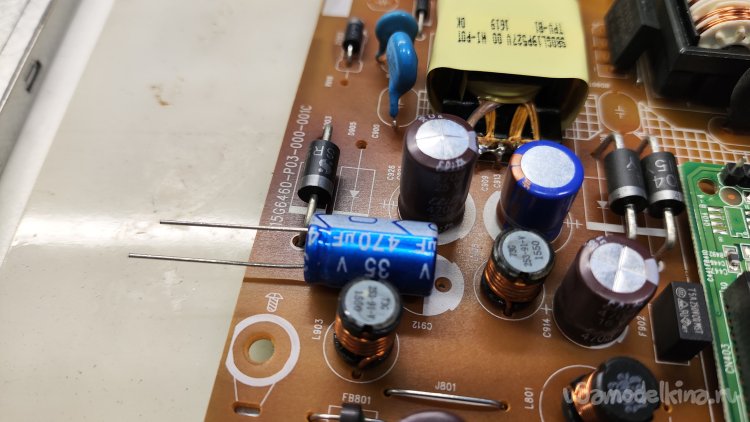

Неисправный конденсатор имеет параметры 470мкФ 25В. Емкость нужно выбрать такую же или немного больше. Напряжение тоже не меньше. У меня в наличии был конденсатор 470мкФ 35В. Его и установим, не забывая соблюдать полярность.

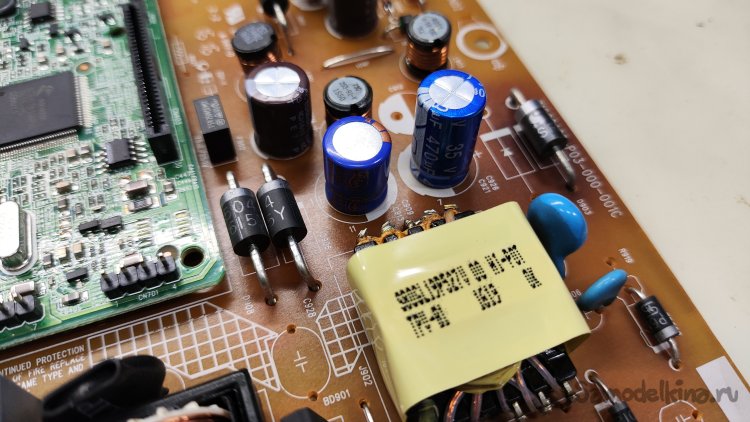

Конденсатор установлен.

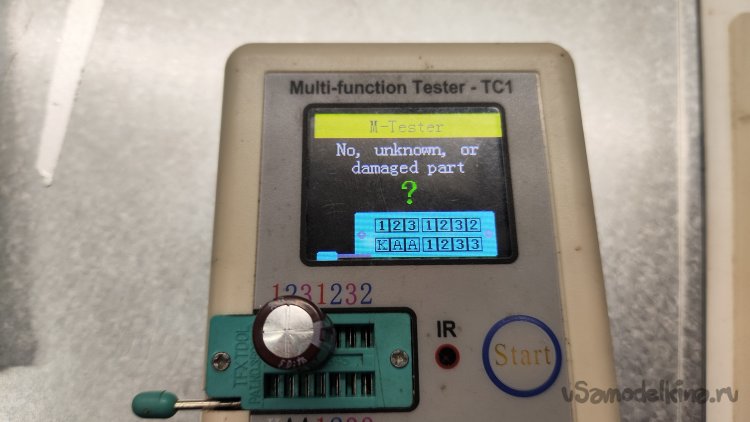

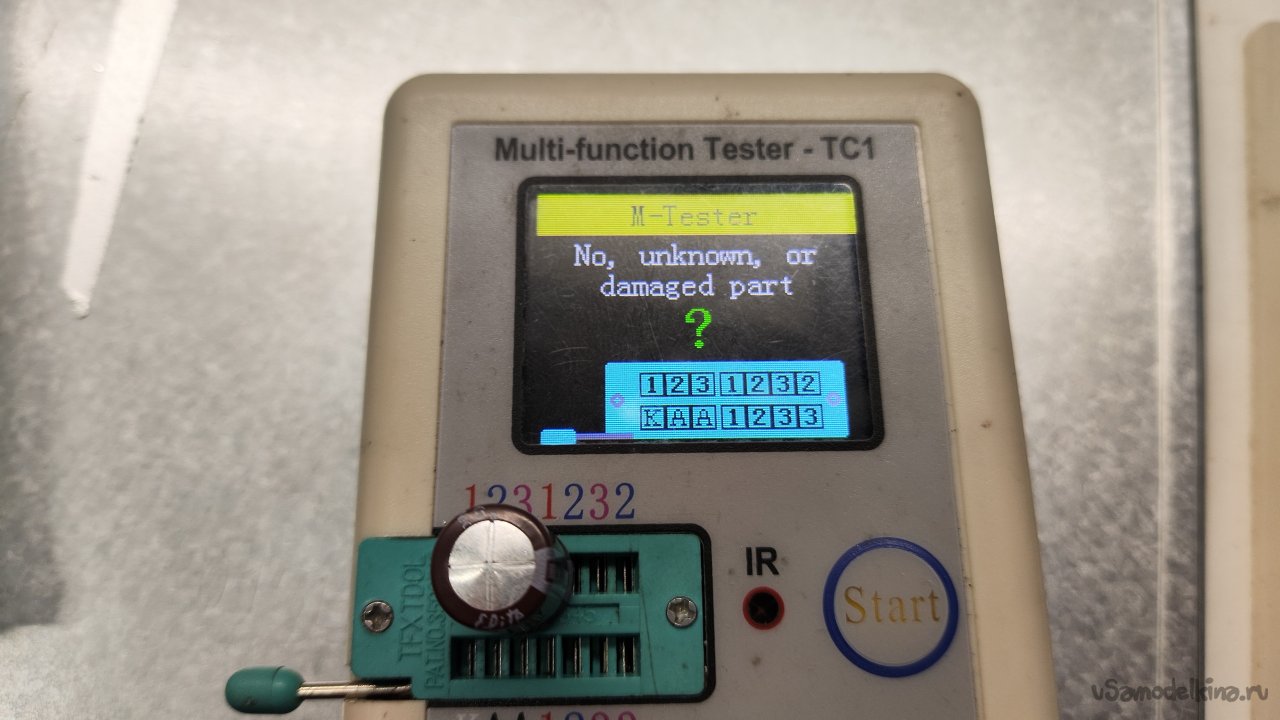

Проверим емкость вздувшегося конденсатора. Мультитестер не распознает элемент. Это говорит о том, что конденсатор либо совсем вышел из строя, либо его эквивалентное последовательное сопротивление ESR настолько велико, что прибор это не может измерить.

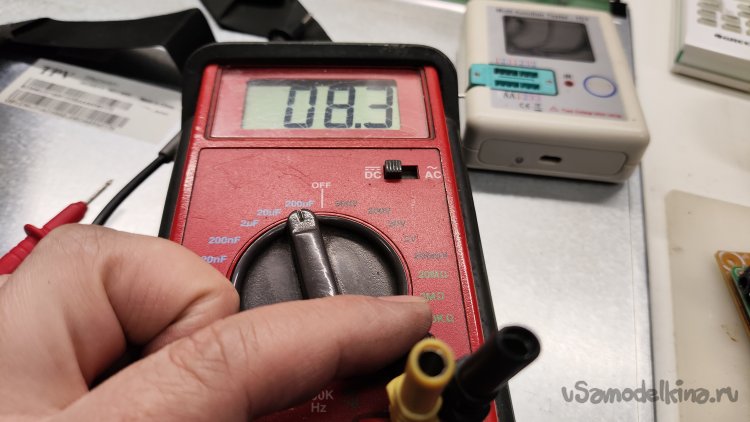

Для измерения емкости можно воспользоваться мультиметром с функцией измерения емкости. Обычно пределы у мультиметров не велики, но нам это не помешает. При измерении мультиметром удалось измерить емкость конденсатора, она составила 8 мкф из 470 мкФ, заявленных на корпусе.
Подключил щупы мультиметра в гнезда измерения емкости, в моем мультиметре они отдельные. Измерил емкости остальных конденсаторов на плате. Все оказались в норме, обошлось без выпаивания конденсаторов для точного измерения.

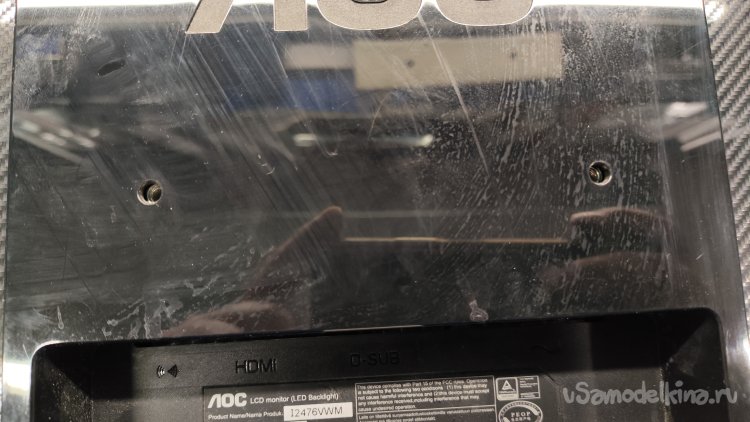

Можно собирать монитор и тестировать. Прикрутил винтами плату в корпус. Осталось корпус с электроникой правильно установить на корпусе матрицы. Для этого положил корпус с электроникой на матрицу и накрыл их задней стенкой монитора. В отверстия задней стенки видны резьбы отверстий для крепления монитора на кронштейн.

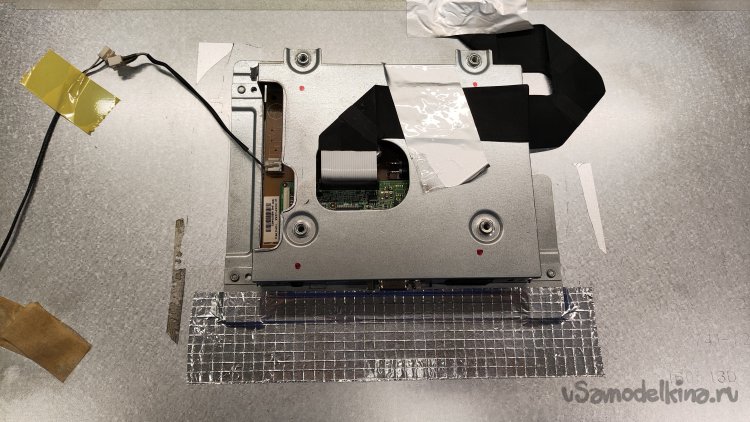

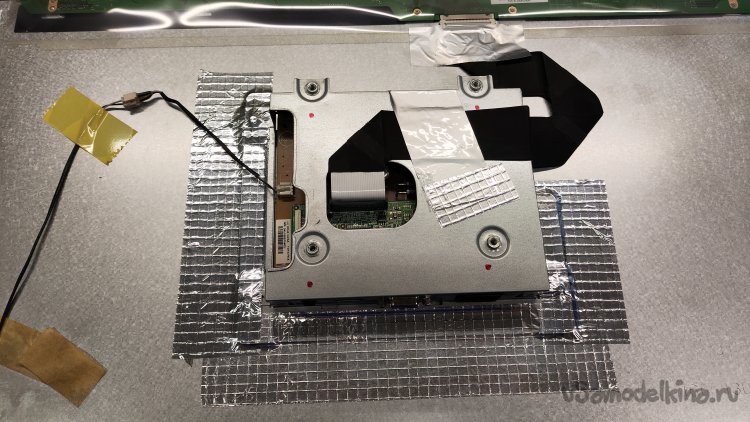

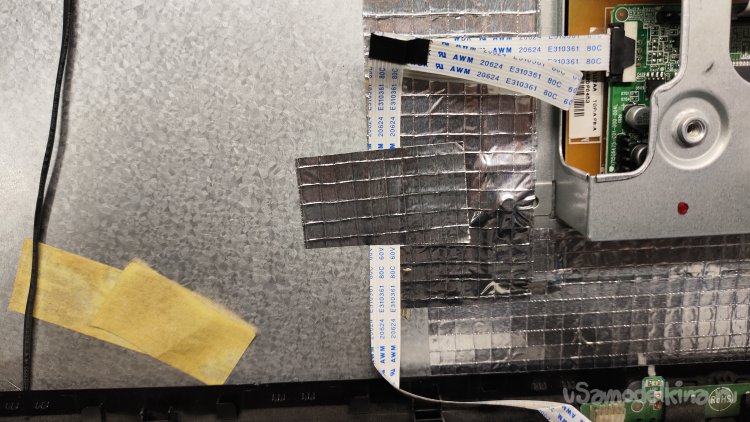

Аккуратно снимаю заднюю стенку и приклеиваю корпус к матрице армированным алюминиевым скотчем, так как родной скотч уже практически совсем не клеится.
Снова примеряю заднюю стенку, чтобы убедится в том, что позиция при приклеивании не сбилась. Приклеиваю остальной фиксирующий скотч, подключаю разъемы.
Подключаю шлейф клавиатуры и тоже фиксирую его скотчем.
Накрываю матрицу задней стенкой и аккуратно переворачиваю. Включаю монитор в сеть.

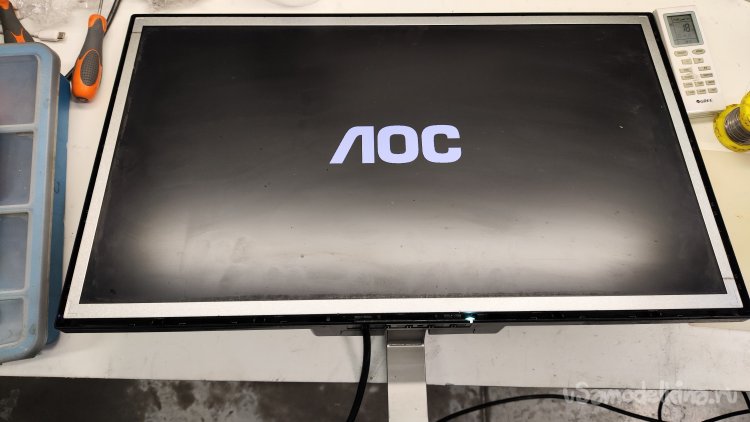

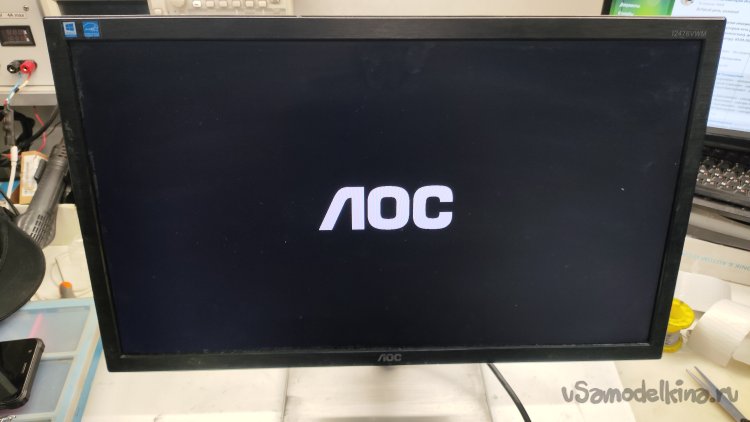

Индикация светится. Логотип тоже засветился.
Можно защелкивать рамку, прикручивать подставку и отдавать монитор.
