    Подключаем монитор от компьютера к приставке для просмотра цифровых теле каналов


    Доброго Всем времени суток!
    И так, продолжим народное творчество. В этот раз поделюсь работающим вариантом подключения монитора к приставке для просмотра каналов цифрового ТВ.

    Как всегда постараемся собирать «аппарат» из того, что есть, с минимальными тратами, на приобретение комплектующих. Лежала и ждала своего «звездного часа» нерабочая китайская приставка, для «цифры», но и до нее «дошли руки». Вскрытие и визуальное обследование монтажной платы показало, что вздулся один из конденсаторов, который был заменен на аналогичный. И ура, все заработало. Так же нашелся и монитор от нерабочего ПК. Переходник VGA – HDMI + аудио выход на 3,5 и кабель HDMI – HDMI длиной 300 мм, заказал на «Али Экспресс», ссылкой поделюсь ниже. Антенна стандартная 2 телескопических «рога». Колонки купил в магазине «Фикс прайс» за 199 рублей. Ну что, погнали…..

    Материалы и инструменты:


    Материалы (комплектующие):
    1. Монитор.
    2. Приставка для цифрового ТВ.
    3. Кусок кабеля 0,75х2, 220 в.
    4. Саморезы.
    5. Переходник VGA – HDMI + аудио выход.
    6. Кабель HDMI – HDMI
    7. Антенна.
    8. Компьютерные колонки.

    Инструменты:
    1. Шуруповерт.
    2. Сверло ф3мм.
    3. Измерительный инструмент.
    4. Отвертки плоская и крестовая.
    5. Паяльник с набором для пайки и монтажа.
    6. Бокорезы.
    7. Приспособление для снятия изоляции (стриппер).
    8. Руки.

    Так как в моем случае, приставка имеет встроенный блок питания, решил распараллелить питания на обоих устройствах. Делается это лишь для того, чтобы меньше болталось проводов потом, когда все будет собрано воедино. Но этого можно и не делать, а запитывать все устройства через тройник, двойник, сетевик и т.д. Но давайте рассмотрим мой вариант.

    ШАГ 1 Работа с монитором.

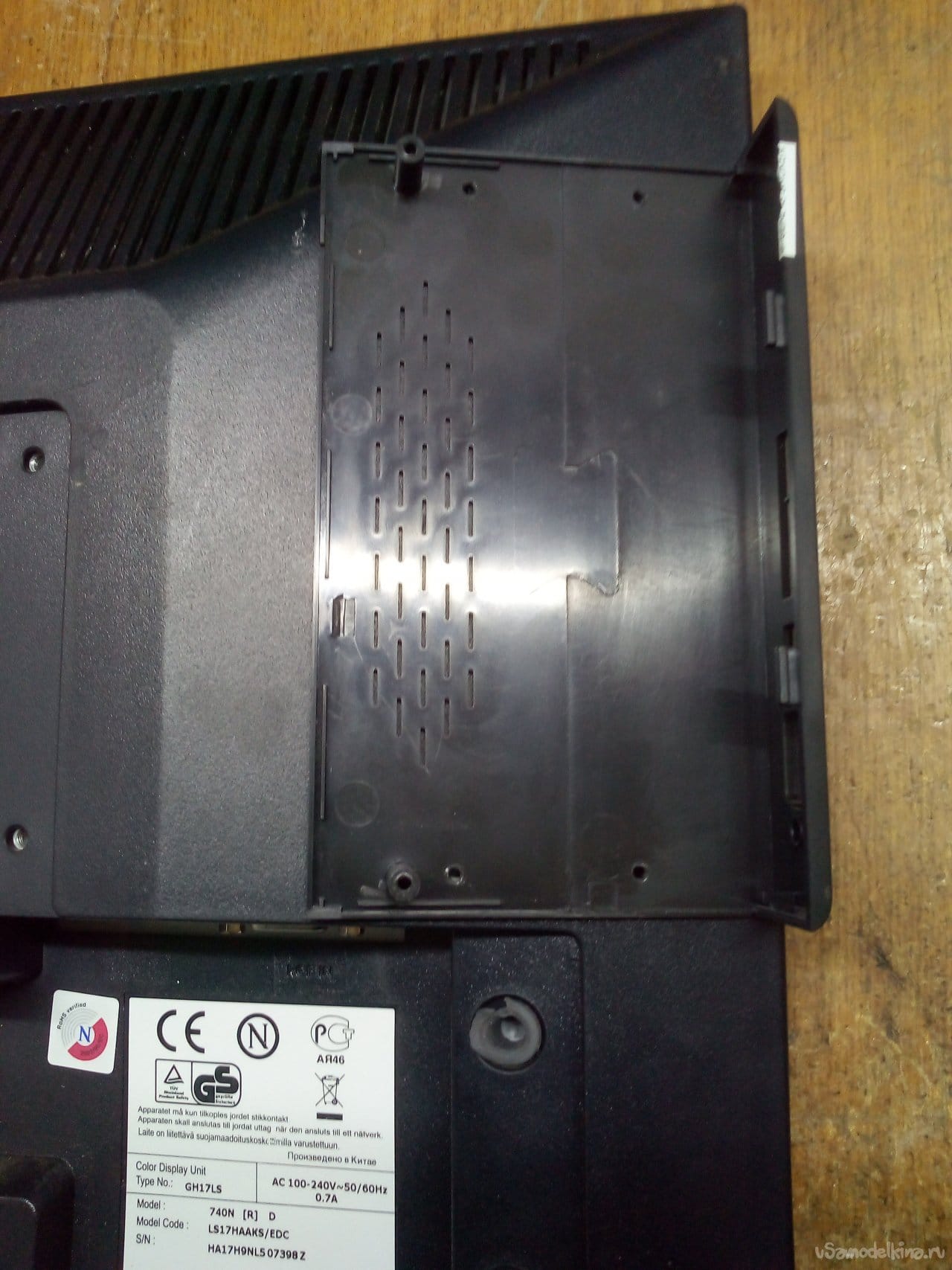

    Снимаем кронштейн стойки монитора. Аккуратно вскрываем внешнюю рамку. Снимаем заднюю крышку.

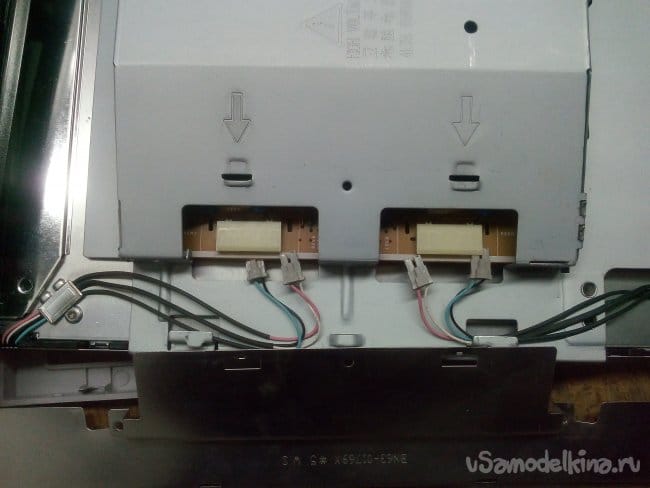

    Отстегиваем кожух защиты. Отсоединяем разъемы.

    Откидываем металлический защитный кожух.

    Откручиваем плату. Отсоединяем клипсы защитной пленки.

    Производим распайку провода на плате, у колодки питания.

    Собираем все обратно, как разбирали ранее. Подложил изоляцию между платой и проводом.


    ШАГ 2 Работа с приставкой.

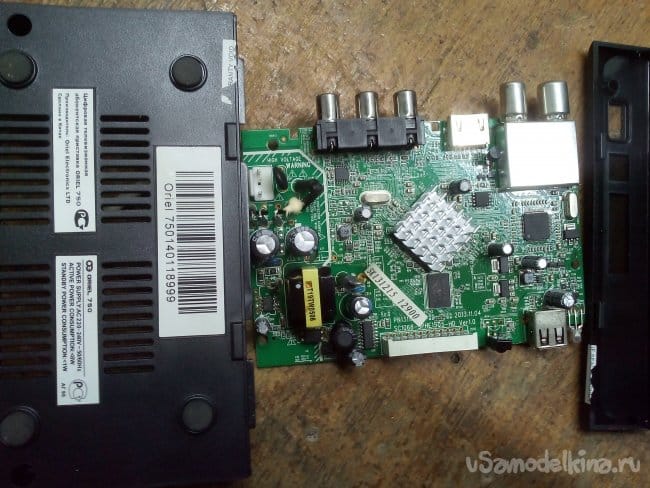

    Разбираем приставку. Отсоединяем штатный шнур питания в колодке (В хозяйстве пригодится).
    К стати вот на фото и замененный кондёр 1000 мкф х 10в с синенькой маркировкой на плюсе.


    Производим распайку провода на плате, у колодки питания.


    К сожалению черного кабеля, подходящего сечения в моем хозяйстве, под рукой, не оказалось, были только «толстые» кабеля, а от приставки резать жалко pardon . Тупо, взял черный перманентный маркер, им и покрасил белый провод, что бы не выделялся на общем фоне, хотя это и не так важно.

    Прикручиваем плату обратно на штатное место.


    В крышке приставки сверлим 4 отверстия для будущего крепления к задней части монитора.


    Аккуратно сверлим направляющие отверстия в крышке монитора по готовым на приставке.


    Соединяем пластиковые крышки друг с другом.


    ШАГ 3 Завершение работ по самоделке.

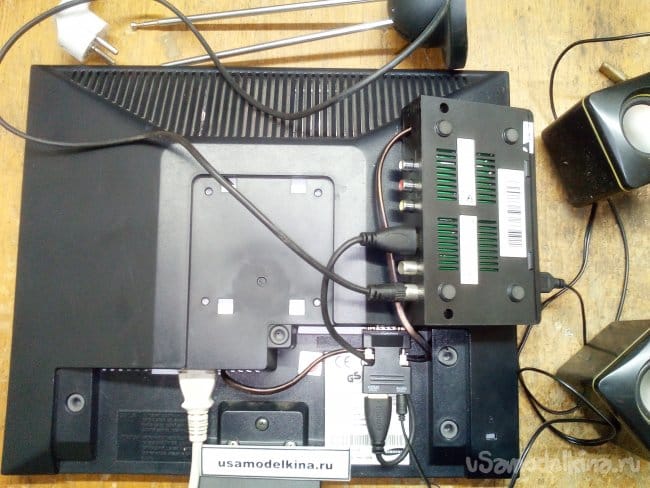

    Окончательно собираем приставку, присоединяем переходник к разъему VGA монитора, а к нему и приставке кабель HDMI – HDMI.


    Прикручиваем кронштейн стойки монитора. Присоединяем разъемы колонок - 3,5 мм в переходник, а питающий провод USB в порт USB приставки. Подсоединяем антенный кабель в разъем приставки. Подсоединяем питающий кабель к монитору (тоже не родной).


    Втыкаем в розетку и ……

    ШАГ 4 Любуемся проделанной работой.
    Вот как то так.

    P.S. Внимание !!! Если нет изображения, то приставку необходимо подключить к обычному телевизору и в настройках выставить разрешение экрана 720рх60 (мой монитор больше ничего не поддерживает).

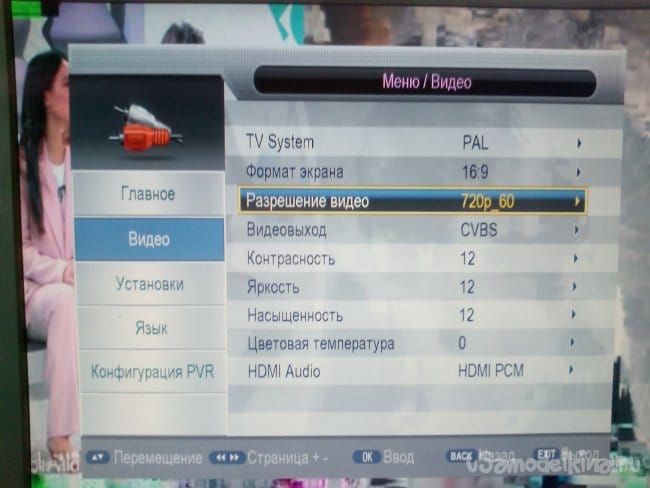

    Вот фото изображения.


    Да, чет изображение лиц, окружностей и т.д. в моем случае выдает немного овалом.
    Не могу сказать почему. Профи, объясните в комментах. В меню на приставке, в разделе формат дает 2 варианта, полный экран и 19:9, при переключении режимов разницы ни какой. Но всего скорее, разрешение экрана монитора тупо не дает «поиграться» с форматами. Монитор «старичок».

    Мой монитор без встроенных колонок, не могу сказать будет ли работать звук на мониторе со встроенными колонками.

    Приставка с пульта переключается прекрасно, т.к. выступает из за монитора + отраженный сигнал от стен. Единственное первоначально, сам монитор приходится включать из «спящего режима» и выключать так же.

    Я считаю получилось не плохо.

    Пока «телик» стоит в гараже, но на лето переедет в беседку. Схема подключения работает, и каждый пусть сам определяет порядок монтажа устройств, из которых она будет собрана.

    УДАЧИ!!!
