Секретка для своего автомобиля


Здравствуйте друзья Самоделкины! В этой статье хочу рассказать вам, как своими руками можно сделать секретку для своего автомобиля. Вы скажете почему «секретка»? А потому, что о месте ее установки будете знать только вы. Как она работает? В удобном незаметном месте под пластиком внутри салона автомобиля установлен геркон. Вы садитесь в салон, вставляете ключ в замок зажигания, подносите маленький магнит к месту установки геркона, запускаете двигатель. Затем магнит можно убрать, автомобиль будет работать. Если же не приложить магнит к геркону – автомобиль вы не заведете. Схема самоделки показана на фото.

Работает она следующим образом. При замыкании контактов геркона, подается питание на реле К 1. Оно срабатывает, и своими контактами К1.1 самоблокируется. В таком состоянии реле будет находиться до тех пор, пока не будет выключено зажигание. Вторыми контактами К1.2 будет включена предварительно разомкнутая цепь питания реле стартера или реле электробензонасоса, и так далее. Разомкнуть можно любую цепь питания, любого автомобильного реле. Кроме цепи втягивающего реле стартера, так как контакты геркона не выдерживают большой ток. Да и контакты реле К1 тогда должны быть рассчитаны на больший ток. При выключении зажигания цепь питания указанных выше реле вновь будет разомкнута.

Для сборки этой самоделки нам потребуются следующие детали и инструменты:

Это – любое малогабаритное реле, надежно срабатывающее от 12 в, с двумя парами разомкнутых контактов. Можно и автомобильное. Геркон, маленький магнит, монтажные провода.

Инструменты: Паяльник, припой, пинцет, кусачки, пассатижи, изолента или кембрик.

Собираем следующим образом:
Шаг-1. Спаиваем детали согласно схеме. Проверяем правильность сборки.

Шаг-2. Подключаем питание 12в от блока питания или от автомобильного аккумулятора.

Плюс питания – на геркон, а минус – на один вывод обмотки реле К 1. К контактам К1.2 подключаем мультиметр в режиме измерения сопротивлений.

Шаг-3. Подносим к геркону магнит.

(он у меня в пластмассовом корпусе , как и сам геркон)

Я применил геркон марки ИО102-!6/ 2. А далее все описано выше. После срабатывания геркона мультиметр показывает, что контакты К1.2 замкнулись, тем самым замкнули оборванную нами цепь реле бензонасоса. Убираем магнит – цепь все равно остается замкнутой.

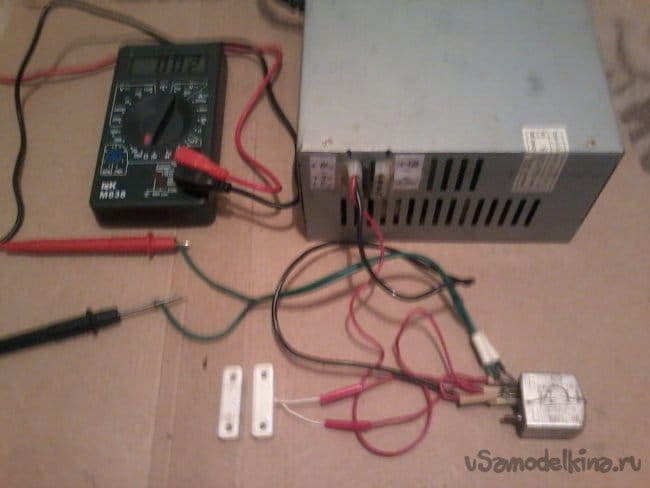

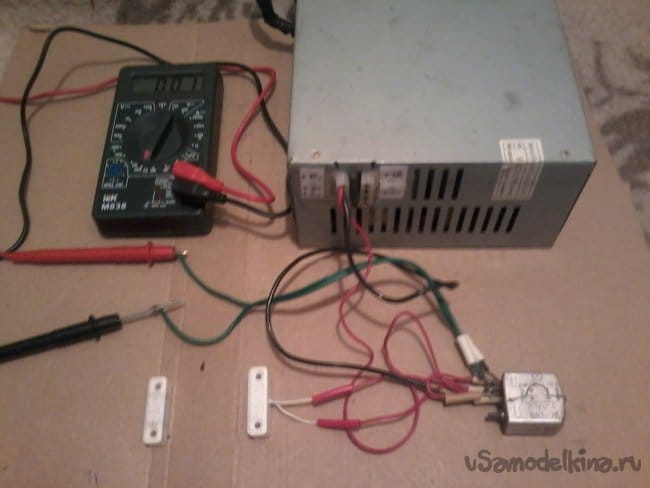

Все это показано на фото.

Шаг-4. Устанавливаем самоделку в машину. И проверяем ее работу.

Все на этом заканчиваю.
Желаю вам всем успехов в вашем творчестве!
До новых встреч.
