Здравствуйте уважаемые друзья , и «самоделкины». Все из вас наверно сталкивались с такой проблемой , куда девать разряженные батарейки? У меня их набралось более десятка . Причем многие из них разряжены всего на 0,2 – 0,3 в , и естественно уже не работоспособны . Я решил собрать зарядное устройство для батареек на 1,5 в .Схему нашел в интернете .Она не сложная , но работает довольно таки не плохо . Вот схема устройства

Для сборки схемы нам потребуются следующие детали и инструменты.

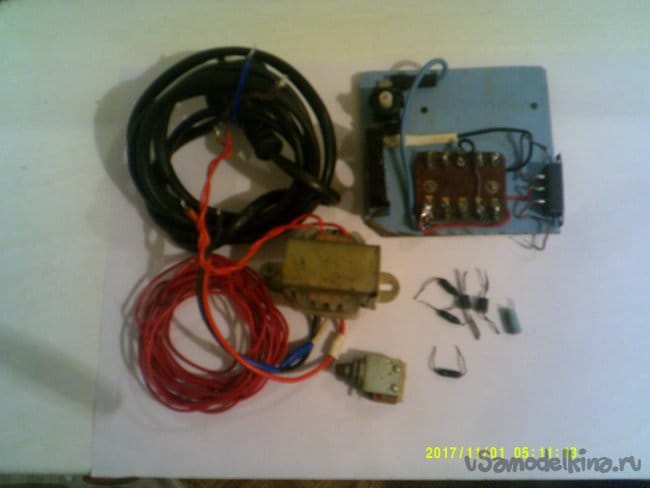

1 – понижающий трансформатор 220/ 6,3 в ; один тумблер типа ТП1-2 ; переключатель на два положения ; лампочку 6,3 в на 0,3А ; патрон для лампы ; Стабилитрон КС119 ; вместо стабилитрона можно поставить три последовательно включенных диода Д 220 ; 223 ; два диода КД 102 А или КД 105 ; электролитический конденсатор 5 мкф на 16 в ; резистор 10 ом на 1 вт и сетевой шнур с вилкой . 2 – паяльник ; припой ; монтажные провода ; монтажную плату ; пинцет ; кусачки ; пассатижи ; отвертку ; дрель ; сверла . Собираем следующим образом .

Шаг 1 . На полоске текстолита размером 10 на 10 см устанавливаем трансформатор , предохранитель , тумблер и переключатель и монтажную плату.

Шаг 2

Спаиваем всю схему ,проверяем правильность сборки .

Шаг 3 . Подключаем батарейку

переключатель SA 1 ставим в нижнее по схеме положение нажимаем кнопку КН1 на 2 секунды

при этом напряжение батарейки должно уменьшится не более чем на 0,2 в , если же напряжение будет падать более чем 0,2 в , то такая батарейка восстановлению не подлежит . Затем переключатель SA1 ставим в верхнее по схеме положение , подаем сетевое питание на ТР1 и начинаем заряжать батарейку.

Нормальному состоянию заряда соответствует напряжение не менее 1,4 в , и его уменьшение при подключении нагрузки не более чем на 0,2 в. О степени заряда можно судить по яркости свечения лампы . До подключения лампа горит вполнакала , а после цикла зарядки отключение и подключение элемента не вызывает изменения яркости . Пере зарядкой батареек проверяем их напряжение . Если оно менее 1 в ,то такие элементы лучше вы кинуть . Процесс зарядки длится 4 – 5 часов и 6 -8 часов . Надо постоянно контролировать заряд .Если батарейка греется – выкинуть ее . « Солевые» батарейки заряжать нельзя !!! Этой зарядкой я заряжаю мизинчиковые и пальчиковые аккумуляторы на 1,2 в. Весь процесс зарядки показан на фото . Зарядное устройство проверено , работает исправно . Вот и все, о чем я хотел вам рассказать .Желаю всем удачи в конструировании самоделок .
