Экстренные ремонт и доработка ЗУ Lavita LA 192204

Принесли на ремонт зарядное устройство Lavita LA 192204. Устройство было не рабочим. Попросили сделать в течение дня, видимо очень нужно человеку. Разобрав устройство, прозвонил сетевую обмотку трансформатора. Сетевая обмотка была в обрыве. Но не стоит списывать трансформатор в утиль. Учитывая стоимость нового, зарядное устройство восстанавливать, не стоит, но...

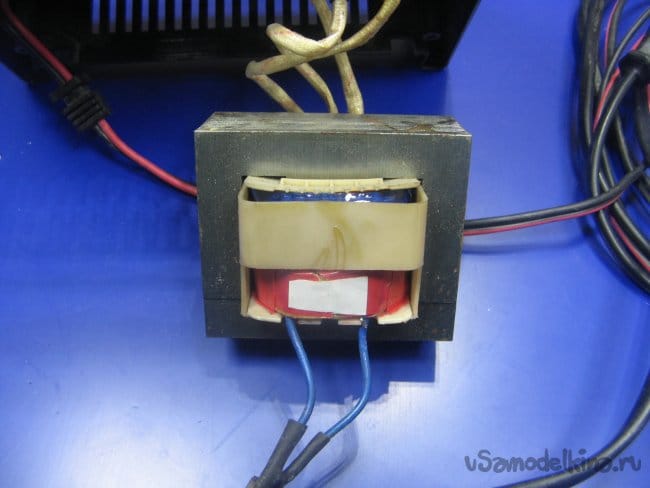

Если внимательно посмотреть, то на трансформаторе установлен предохранитель. Прозвонив его, становится понятно, что предохранитель в обрыве. Можно предохранитель заменить, но часто они не имеют маркировки, да и разбирать не совсем удобно. Установлен тепловой предохранитель с функцией защиты от превышения тока. Назовем его работу так.

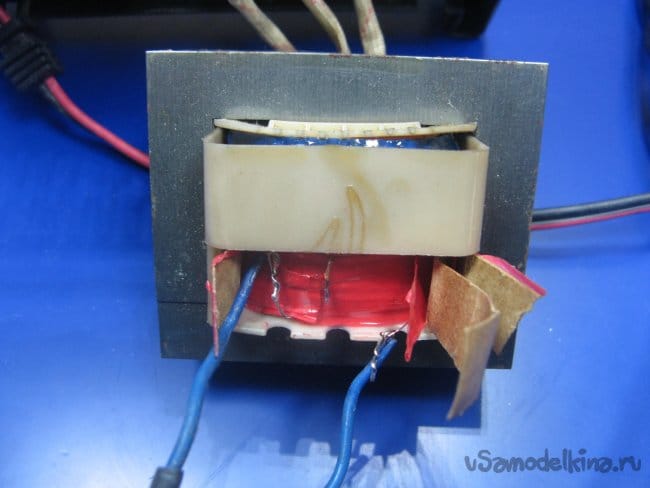

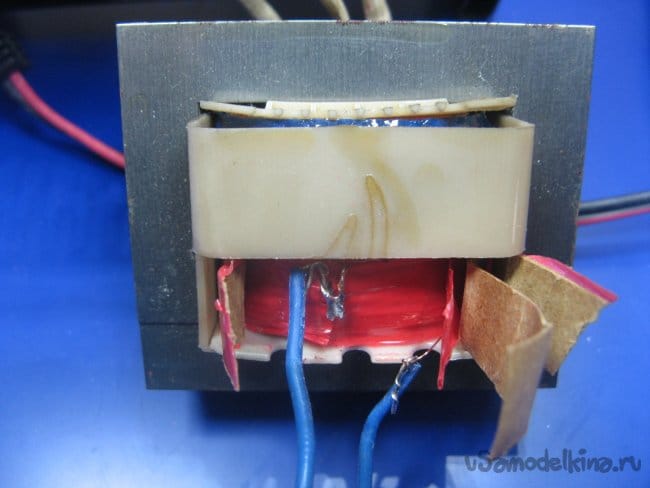

Методом осмотра становится понятно, где выводы предохранителя. Я взял и соединил накоротко припоем.

Обрыв восстановлен. Изоляцию укладываю на место и проклеиваю изолентой.

Получаем рабочее зарядное устройство.

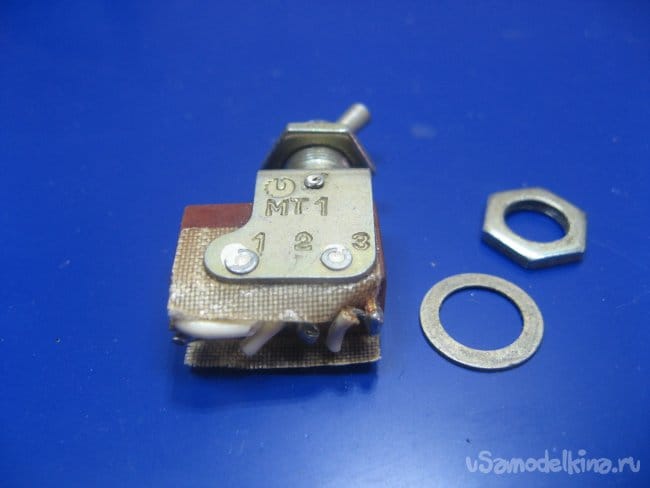

Нужно исправить "инженерную разработку" китайцев. В разрыв сетевого провода я поставлю тумблер МТ 1.

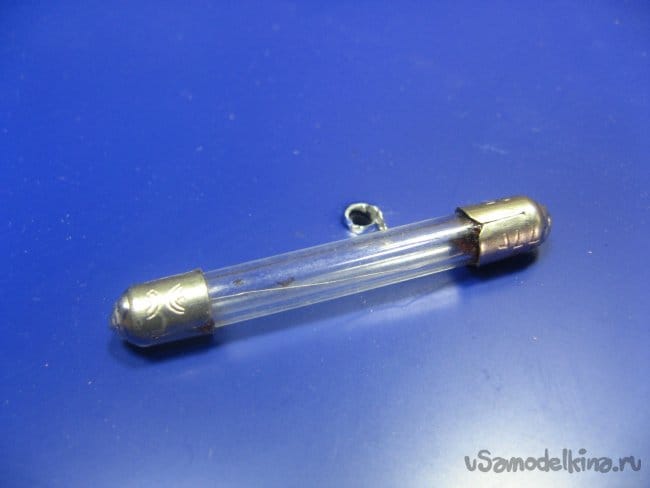

Так же установлю предохранитель. Предохранителя для установки на корпус не нашел, поставлю какой есть. Надену на него изоляционную трубку.

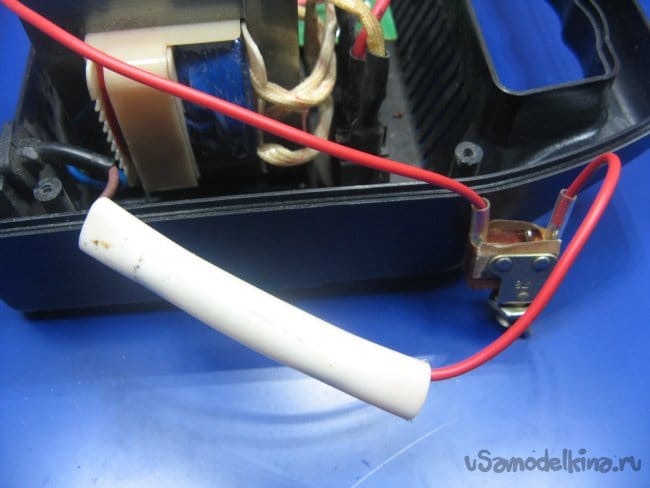

В разрыв одного провода ставлю тумблер и предохранитель. Второй провод питания остался, как и был. Места пайки на тумблере изолирую трубкой от капельницы.

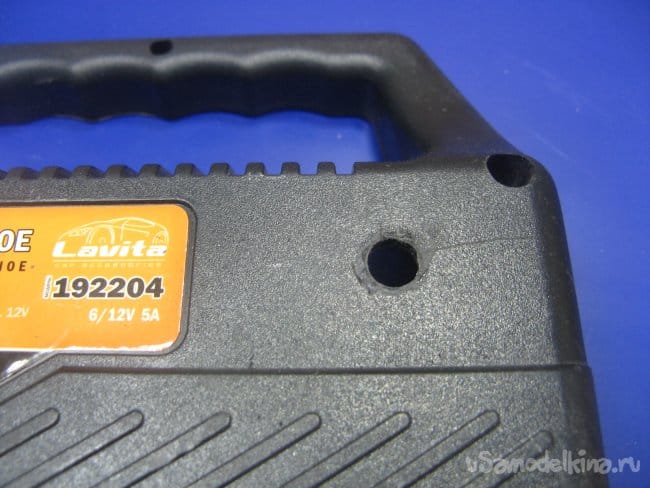

На задней половинке корпуса сделаю отверстие под тумблер.

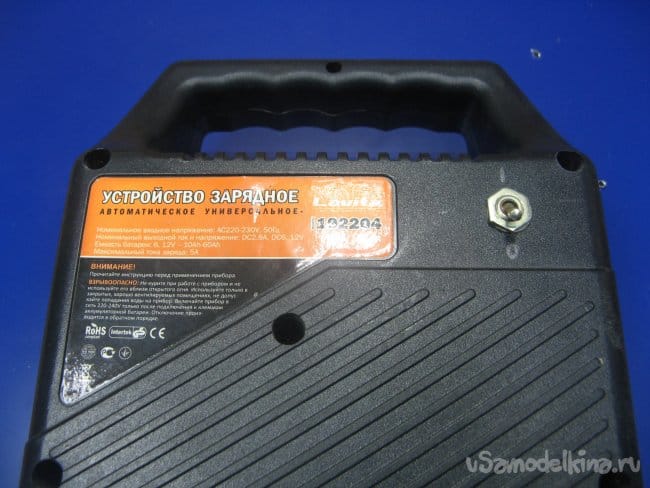

В отверстие устанавливаю тумблер.Карандашиком подписал положения переключателя.

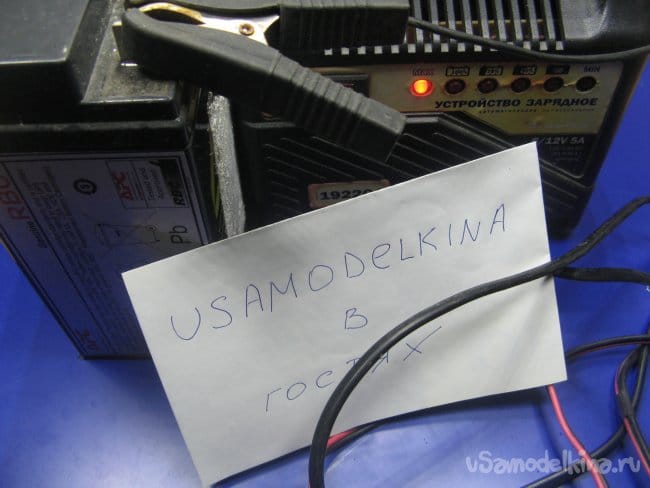

Закручиваю винты и тестирую. Все работает отлично.

Зарядное устройство отремонтировано и доработано. Человек остался доволен.
