    Быстрое оживление понижающего трансформатора (тепловая защита)


    Практически все современные трансформаторы делают с тепловой защитой, которая не допускает перегрева трансформатора и пожара.
    Это хорошо, но такая защита срабатывает в случае нагрева трансформатора только один раз и далее трансформатор уже не включишь. Многие после этого выбрасывают трансформаторы, но они в большинстве случаев все еще рабочие.

    Нагревается трансформатор под нагрузкой, при плохой вентиляции и при большом количестве пыли. Если причиной стали именно эти факторы, трансформатор можно оживить минут за 5, а то и за минуту!

    Заказать тепловой предохранитель из Китая

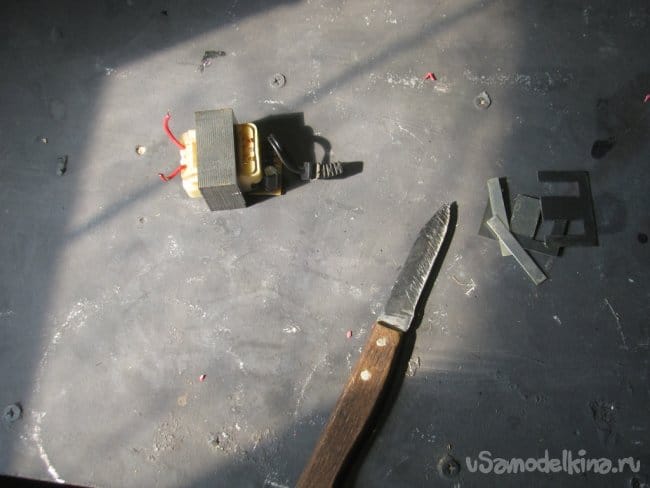

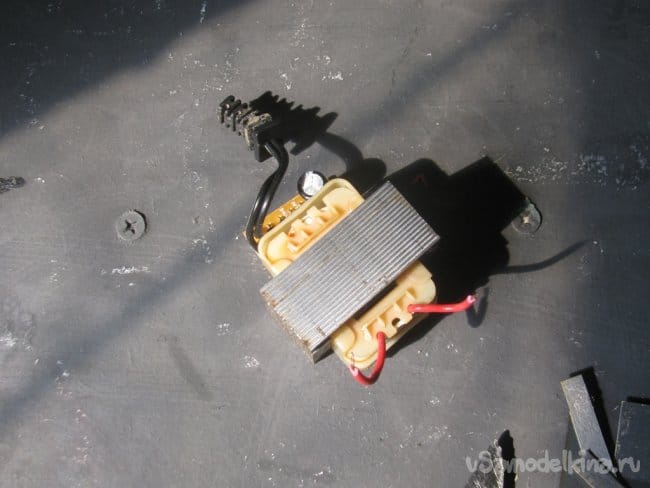

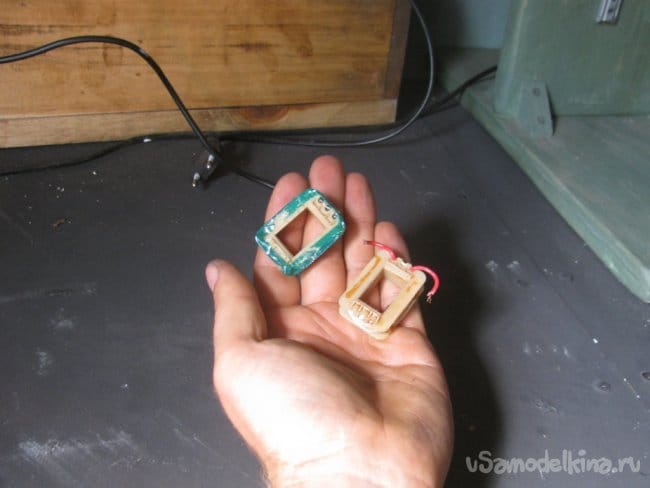

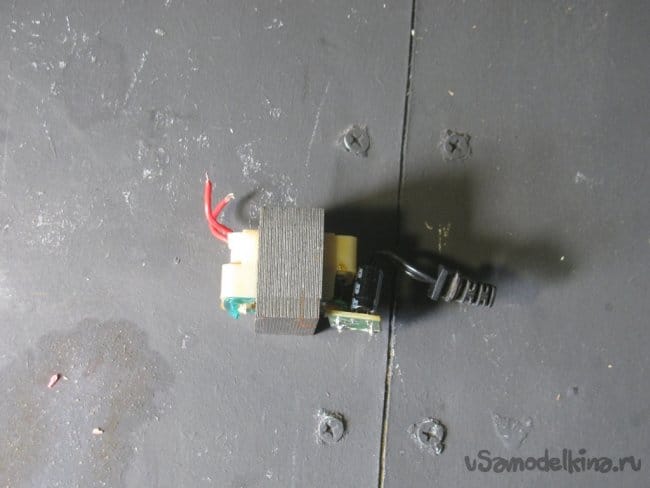

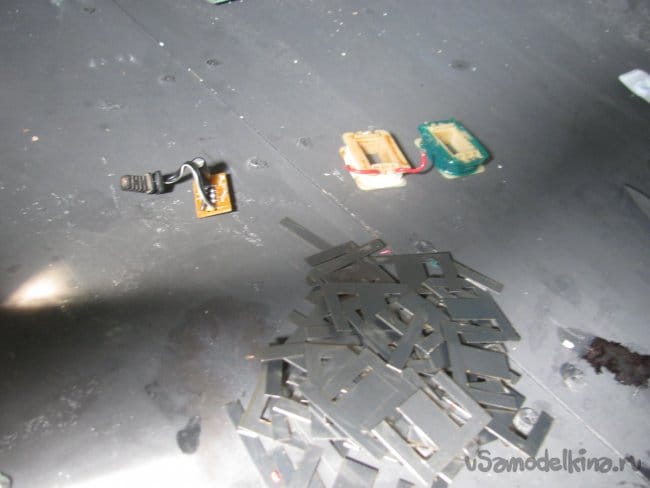

    Ознакомительные фото устройства трансформатора







    Осторожно, межвитковое замыкание!
    Если в трансе есть межвитковое замыкание, после включения трансформатор будет (может) греться и не будет выдавать заявленное напряжение. Тут уже ничего не сделать, нужно разбирать магнитопровод, снимать катушки и искать, в какой замыкание. Первичку не перемотаешь, там очень тонкий провод ооочень большой длины. А вторичку перемотать можно, причем можно намотать ее под свои потребности.

    Убираем тепловую защиту
    Так вот, на первичной катушке трансформатора стоит маленькая прямоугольная херовина, ее можно нащупать пальцем под изоляционной пленкой. Эта штука и есть защита, она не пускает ток после срабатывания уже никогда. Ее нужно просто убрать и включить провод напрямую. Аккуратно снимаем изоляционную пленку, но все нужно делать очень осторожно!! Если повредите провод первички, уже ничего не сделаете. Поддеваем пленку ножом, разрезаем и задираем вверх, припаиваем провод напрямую, заливаем сверху пайку горячим клеем, чтобы зафиксировать провод.

    А в идеале нужно заказать такую защиту из Китая и поставить новую, иначе транс под нагрузкой может совсем сгореть. Но важно выбирать такой-же предохранитель по току и температуре!

    Все, транс будет работать, если нет обрыва в первичке или вторичике. Дальше замерьте напряжение на выходе и через минуту-две пощупайте корпус транса, выключив его из сети. Если он горячий, значит, есть межвитковое замыкание.

    Лазерная указка с регулировкой яркости

    Заблокировались колеса, причина

    Добавить комментарий

    10 комментариев
    ino53 #42509
    Цитата: Алексей сам
    Да ладно...Шуток не понимаешь..

    Аааа, все таки я тебя переиграл, главное - держать серьезную морду до конца yahoo
    Алексей сам #42502
    Цитата: ino53
    Вот прицепился..

    ino53,
    Да ладно...Шуток не понимаешь.. pardon
    ino53 #42480
    Цитата: Алексей сам
    такие же предохранители стоят в однофазных движках небольшой мощности, где обмотка представляет собой катушку

    Не сталкивался, но вполне логично.
    Цитата: Алексей сам
    Но деньки брал по божески... не дурил народ... как некоторые тут..

    Вот прицепился... Люди хотели иметь рабочий аппарат - они получали его, не очень то интересуясь, "что, куда, почем и как". Если рекламация - бесплатно. Я не профессионал-ремонтник, немного и только знакомым знакомых. Но лабухи с их Кроками, ЛОМО, самопалами в очереди стояли.
    Алексей сам #42477
    Для тех, кто не знает...
    Точно такие же предохранители стоят в однофазных движках небольшой мощности, где обмотка представляет собой катушку практически как у трансформатора. Впервые столкнулся с этим ремонтируя американское оборудование, ещё в лихие 90-е годы. Китайцы естественно теперь делают точно так же.
    Тогда эти предохранители было не достать, китайцы ещё их не делали, приходилось закорачивать точно также как описано ранее в статье...
    Но деньки брал по божески... не дурил народ... mosking как некоторые тут.. pleasantry
    ino53 #42460
    Цитата: Гость Эдуард
    Только перемотка заново первичной обмотки либо трансформатор в помойку

    Рассказать, сколько их через мои руки прошло? Не могу, много, возврат - единицы, вот тогда другой ставится.
    Цитата: Алексей сам
    Ты обманывал народ.... это плохо..

    dance Больше не буду!... даже если бы захотел.
    Dmitrij #42457 Автор
    Гость Эдуард,
    у меня этот транс все еще прекрасно работает.
    «Марти! Думать нужно в четырех измерениях...»
    Гость Эдуард #42454
    Если сгорел термопредохранитель то трансформатор только под перемотку или выбросить в мусорку,потому что если термопредохранитель сгорел,там температура была больше 100 градусов и первичная обмотка спеклась и более вероятно, что там есть межвитковое замыкание.так что никаких замыканий термопредохранителя и подключения трансформатора напрямую.Только перемотка заново первичной обмотки либо трансформатор в помойку.А если серьезно то термопредохранитель ставят только в китайские трансформаторы,которые даже в нормальном режиме греются почти как паяльник.В советские трансформаторы тепловой предохранитель никогда не ставили,потому что там трансформтаоры были рассчитаны на номинальную нагрузку и никогда не грелись так критически
    Алексей сам #35804
    Ты обманывал народ.... это плохо..
    ino53 #33831
    Когда в Союз пошли в больших количествах двухкассетные "мыльницы", это был один из лучших заработков - не разбирая транса, закорачиваешь термопредохранитель, а берешь как за замену транса. Насчет первички помнится - 4000 витков, 0.06 диаметр.
    Korolev #33808
    Если в трансе есть межвитковое замыкание ... нужно разбирать магнитопровод ... и искать, в какой замыкание. Первичку не перемотаешь
    Как показывает мой личный опыт, в кЕтайских трансформаторах, выгорает (замыкает) именно сетевая обмотка, причём чаще именно во внутренних слоях. Железо не разбираю, термо-защита ставится, как правило, с доступного торца.
    ее можно нащупать пальцем под изоляционной пленкой
    Аккуратно вскрываю изоляцию над теплушкой, прозваниваю саму обмотку, если в обрыве - выбрасываю транс!
    Многие ... выбрасывают трансформаторы
    И правильно делают! smile
