    Электрическая схема стиральной машинки «Ретона»

    Ремонт любого электронного устройства значительно упрощается если имеется электрическая схема. Поэтому при ремонте стиральной машинки Ретона 2020 года выпуска была составлена принципиальная электрическая схема ультразвукового генератора от которого питается пьезокерамический излучатель. SMD диоды и конденсаторы не выпаивались из платы, поэтому данных по ним в схеме нет. Их данные можно найти в даташите на микросхему IR2153.

    Схема соответствует типовой схеме включения IR2153 за некоторым исключением. Здесь питание микросхемы осуществляется от отдельной обмотки выходного трансформатора. Для защиты полевых транзисторов в качестве снабберов стоят RC цепочки. К выходной обмотке трансформатора (выв.6,7) подключается ультразвуковой излучатель.

    Выходной трансформатор собран на ферритовом сердечнике Ш7х7, марку феррита установить не удалось.

    Обмотки трансформатора:
    2-3 - 350 втк. ПЭВ2 0,25мм
    4-5 - 40 втк. ПЭВ2 0,20мм
    6-7 - 280 втк. ПЭВ2 0,31мм
    Подборки: Схема

    Самодельный домашний электролизер. Запуск, отладка реактора

    Моторама для бесколлекторного двигателя

    Добавить комментарий

    5 комментариев
    Гость Сергей

    Ну кроме блоков питания в которых вы , как я вижу дока. Есть еще много интересного , так здесь нарисован  источник переменного напряжения для питания ультразвукого излучателя (микросхемка опередляет частоту условия работы выходных приборов)

    ino53
    Цитата: Saveliy-house

    стиральную машинку не вижу, лицезрею только импульсный блок питания на ir2153

    А если излучатель дорисовать, тогда как?


    Saveliy-house

    Проблема в заголовке. К схеме вопросов нет. Рабочий блок питания.

    Korolev
    Saveliy-house,
    стиральную машинку не вижу, лицезрею только импульсный блок питания на ir2153

    А в чём, собственно, проблема-то?

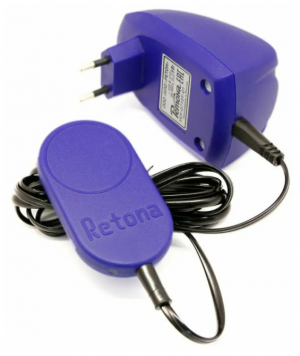

    Ультразвуковая стиральная машина Ретона УСУ-071ОТ-01

    Saveliy-house

    стиральную машинку не вижу, лицезрею только импульсный блок питания на ir2153
