Здравствуйте Самоделкины и гости сайта! Хочу рассказать вам еще об очередной самоделке. Это автопробник 5 в 1. Им можно измерять сразу 5 функций, подлезть в такие места в автомобиле, где неудобно работать мультиметром.

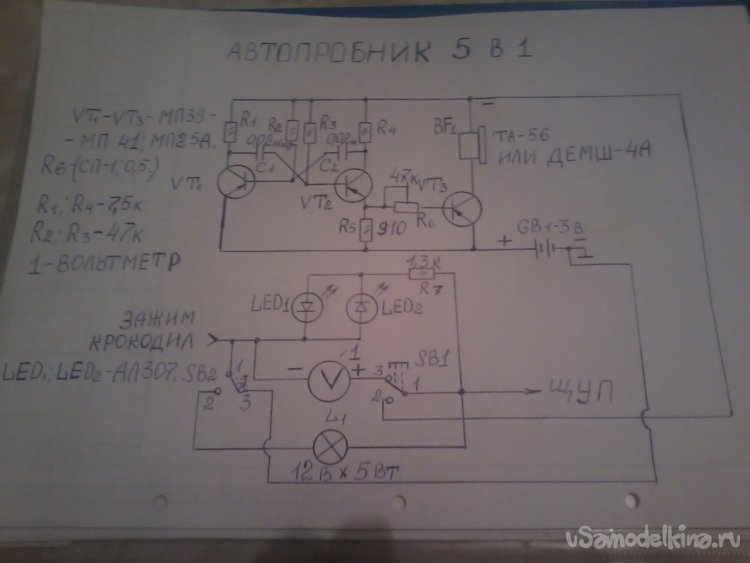

Вот схема этого пробника.
Вот пять функций:
1 Звуковая прозвонка проводников .
2 Измерение вольтметром напряжение аккумулятора, генератора и многих других цепей автомобиля.
3 Определение «плюса» и «минуса» в авто при помощи светодиодов, красный – «плюс», синий – «минус».
4 Контрольная лампочка.
5 Включение вольтметра вместе с лампочкой позволяет отбраковать провода с большим сопротивлением, сильно окисленные . При этом вольтметр покажет сильно заниженное напряжение, а лампочка будет гореть в пол накала, если провод имеет какое то повреждение.
Для изготовления самоделки нам потребуются следующие материалы и инструменты.
Материалы: пластмассовый корпус подходящих размеров, примерно 15см длиной и 2,5 -3 см диаметром.
Я использовал два корпуса от медицинских шипучих таблеток, китайский цифровой вольтметр от 4,5 -100 вольт

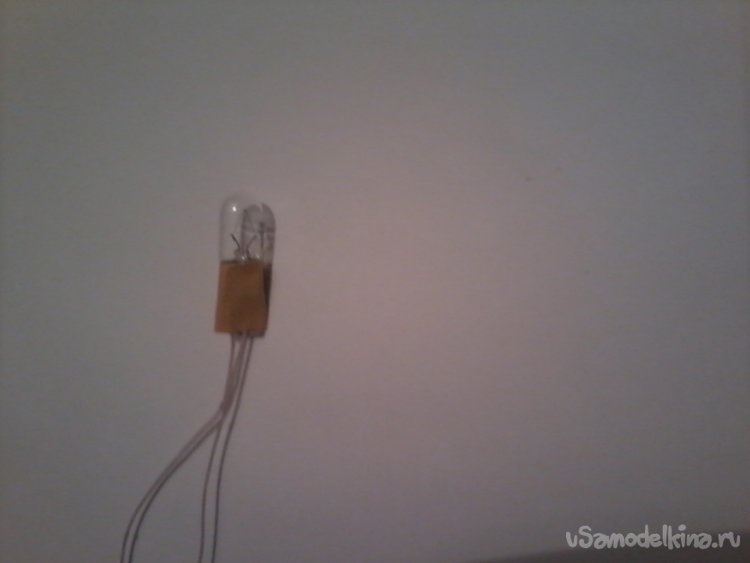

а он измеряет от 2,7 -100в, светодиоды любые , красный -1шт, синий -1шт, микропереключатели «кнопки» МП-3 -2 шт, или любые другие, транзисторы МП39 –МП -41, МП -25 А -3 шт, резисторы МЛТ – 0,25 вт -7,5 ком -2 шт, 47 ком -2шт,910 ом -1шт,47 ком –«СП -0,5» -1 шт, 1,3 ком – 1шт, микрофон ДЕМШ -1А -1шт, или пьезо излучатель, батарейки «таблетки» на 1,5 в -2 шт, конденсаторы малогабаритные 0,01 – 0,03мкф- 2 шт,5 –ти кубовый шприц -1шт, зажим крокодил -1шт, лампочка на 12 в 5 вт -1 шт, термопистолет и клей к нему.
Инструменты: паяльник и его принадлежности, дрель и сверла, отвертка, канцелярский нож, мультиметр, блок питания, монтажные провода .
Собираем следующим образом.
Шаг -1. Берем наш корпус и делаем два отверстия – внизу под иглу для щупа
а сбоку – под вольтметр.
Во втором корпусе – сбоку два отверстия под светодиоды
а сверху – под лампочку и микрокнопку.
Шаг -2. Спаиваем всю схему устройства.
Тщательно проверяем сборку. Батарейки размещаю в отрезанном до нужной длины корпусе шприца
вывожу наружу плюсовой и минусовой провода.
Шаг -3. Убедившись в правильности сборки , проверяю работоспособность пробника в разобранном виде.

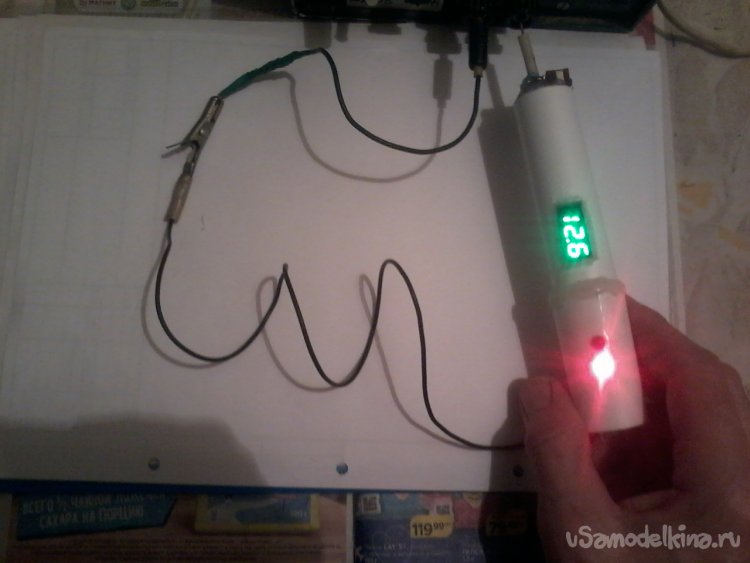

При нажатии на кнопку SB1 – работает звуковая прозвонка , а в отжатом состоянии – подключается вольтметр.

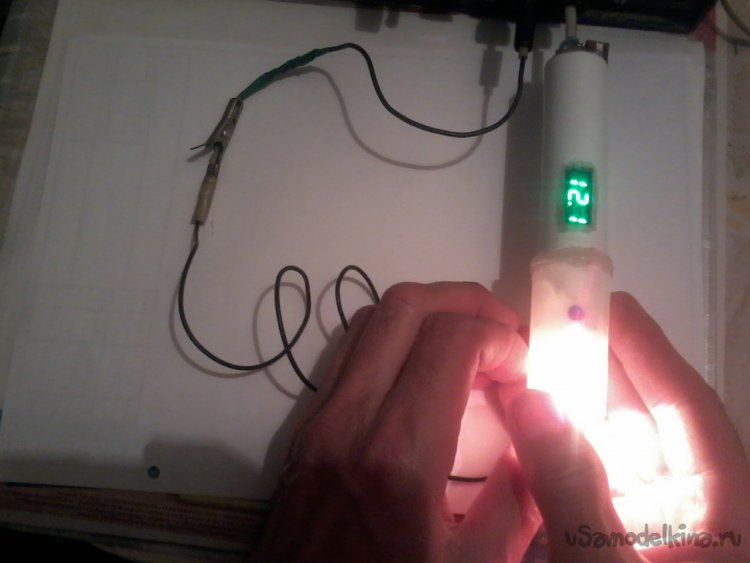

При нажатии на кнопку SB2 -подключается контролька.
Проверяем еще раз пробник.
Шаг -4. Закончив с проверкой , при помощи термоклея закрепляем все кнопки, лампочку и вольтметр на свои места, склеиваем оба корпуса вместе друг с другом. Все , самоделка готова.
Нужен ли вам такой пробник , решать вам, а меня он вполне устраивает. Если заменить мультивибратор готовой китайской пищалкой ,то схема будет намного проще. Желаю всем здоровья и творческих успехов в вашей деятельности, особенно нашему администратору. Когда уж этот «Кавид» закончится? До новых встреч!
