    Стремянка своими руками


    Здравствуйте Самоделкины и гости сайта! Хочу рассказать вам об очередной самоделке. Многим из вас приходилось делать ремонты, или какие – то работы, где нужно использовать стремянку. У меня есть стремянка времен СССР, железная и очень тяжелая, поэтому я решил сделать облегченный вариант - деревянную. Для этого нам потребуются следующие материалы и инструменты.

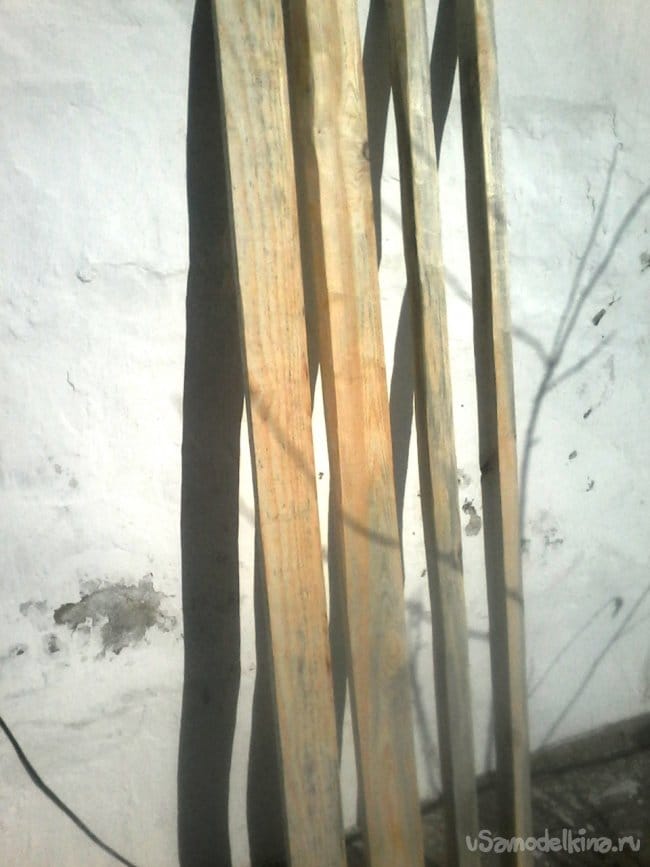

    Материалы: тесинки размером 1700*100*25мм – 2шт,1500*150*25мм, бруски 1700*50*40мм - 2шт,

    2200* 50 *25мм – 1шт, заготовка из фанеры размером 300*300*20мм -1шт, уголки 50*50мм -2шт, стальные полоски 50*50*2мм -2шт, стальные шпильки с резьбой М 10 длинной 500мм – 2шт,

    гайки с резьбой М 10 -8шт, шайбы на шпильки -8шт, стальная пластина 500*25*5мм -1шт или готовые пластины,

    болты М 8 длинной 30мм -2шт, гайки М 8 -4шт, болты М 5 длинной 70мм- 8шт, гайки М 5 -16шт, мебельные саморезы -12шт, саморезы 3*51мм- 20шт, саморезы на 19мм -30шт, стальные уголки 20*20*3мм -6шт, капроновый шнур -1 метр.

    Инструменты: ножовка по дереву, болгарка, рубанок, молоток, ключи рожковый 8*10, 13*14,17*19,шестигранный на 5мм для саморезов, уровень, отвертка.

    Сборку производим в следующем порядке. Шаг -1.

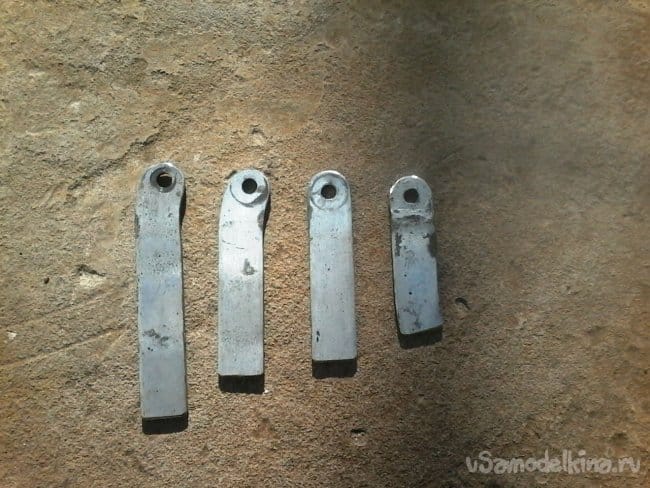

    На пластинках , показанных на фото сверлим еще 3 отверстия диаметром 5мм через 3см друг от друга. В итоге у нас получилось одно отверстие на 8мм, и три – по 5мм.

    Шаг -2 . Укладываем одну тесину длинной 1700мм на такую же, выравниваем один конец тесин, отмеряем от него 1250 мм, чертим линию, и в ее центре просверливаем сквозное отверстие 10мм для шпильки. Такую же операцию проделываем и с брусками. Затем при помощи пластин, болтов и гаек М 5 и М 8 соединяем одну тесину с бруском.
    Стремянка своими руками

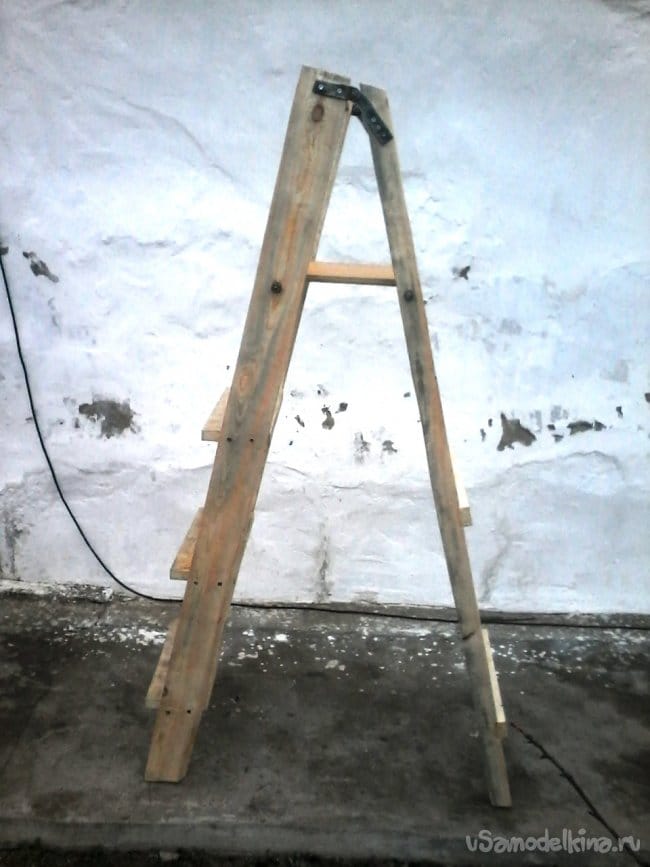

    И вторую соединяем так же. Все это показано на фото. Лишние концы болтов отрезаем болгаркой.

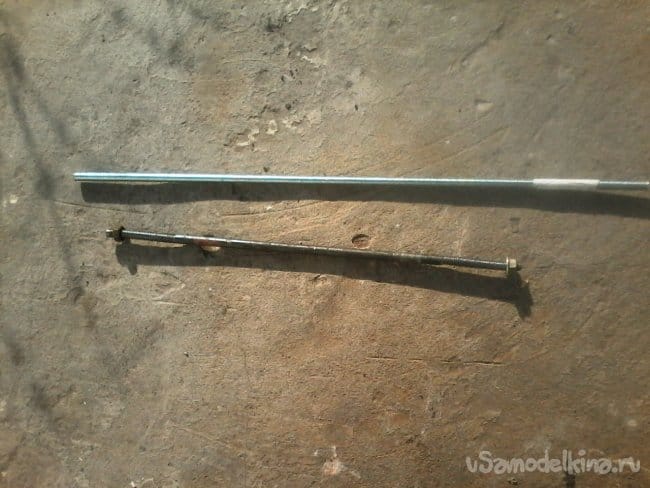

    Шаг -3. Соединяем тесины и бруски шпильками М 10.

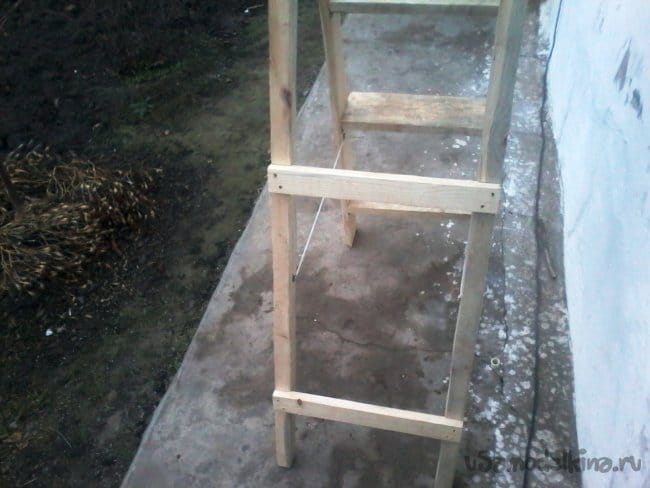

    Расстояние между стойками стремянки -380мм. Внизу и посередине бруски соединяем брусками 450*50*25мм при помощи саморезов.

    Ставим стремянку на ровную поверхность, ее низ раздвигаем на 1 метр.

    Низ тесин и брусков отрезаем параллельно полу, предварительно нанеся разметку бруском, положив его на пол, отметив линию реза.

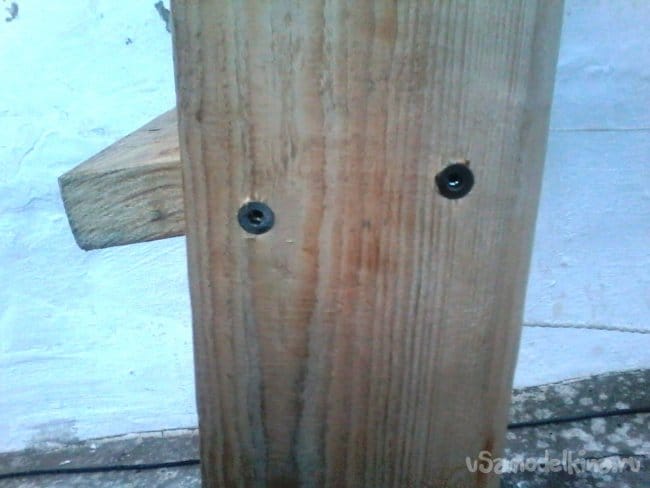

    Шаг-4. Привязав к ногам стремянки капроновый шнур на высоте 50-ти см от пола, тем самым зафиксируем ее в разложенном состоянии. Отмеряем 200мм от пола чертим линию на тесинках по уровню параллельно полу. От этой линии отмечаем еще 350мм, и от нее еще 350мм. Это будут наши размеры под ступеньки стремянки. Ступеньки отрезаем от тесины размером 380*150*25мм -3 штуки. Их крепим к боковым стойкам при помощи мебельных саморезов,

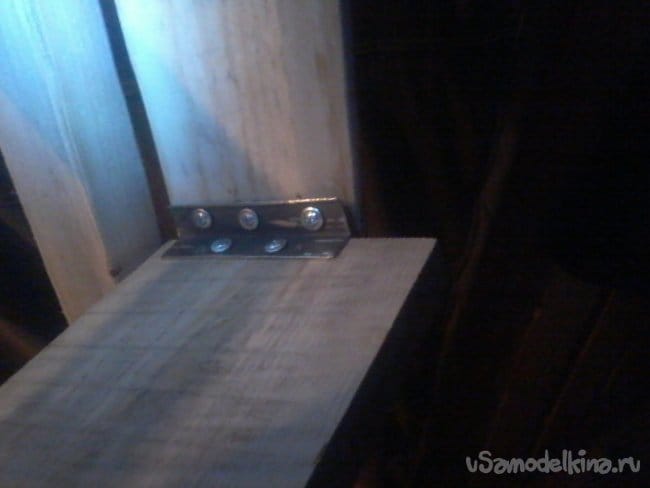

    предварительно просверлив под них отверстия 4мм, показано на фото. Снизу каждой ступеньки крепим уголки на саморезы.

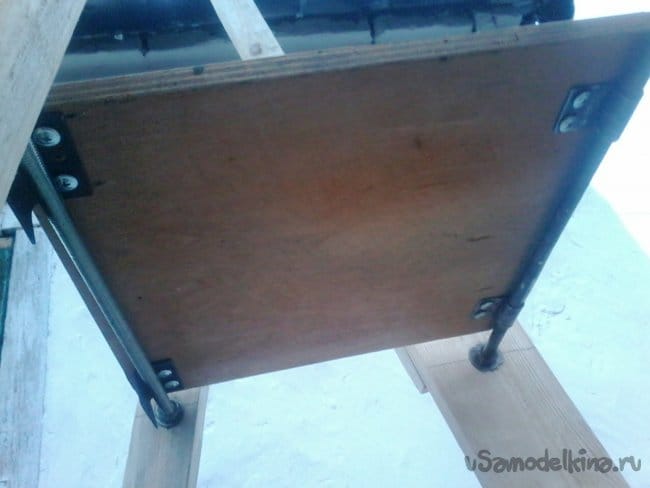

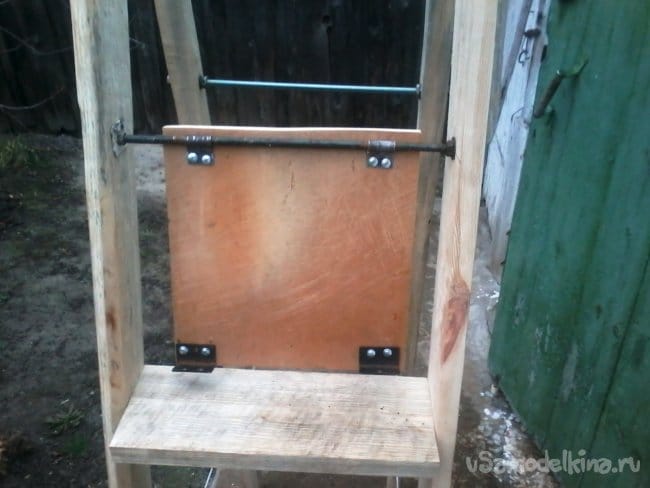

    Верхнюю площадку делаем из фанеры 300*300мм, закрепив снизу маленькими уголками и полосками.

    Показано на фото.

    Сверху стремянки по бокам крепим бруски 950*50*25мм саморезами.

    Верх этих брусков закрываем перекладиной 460*50*25мм.

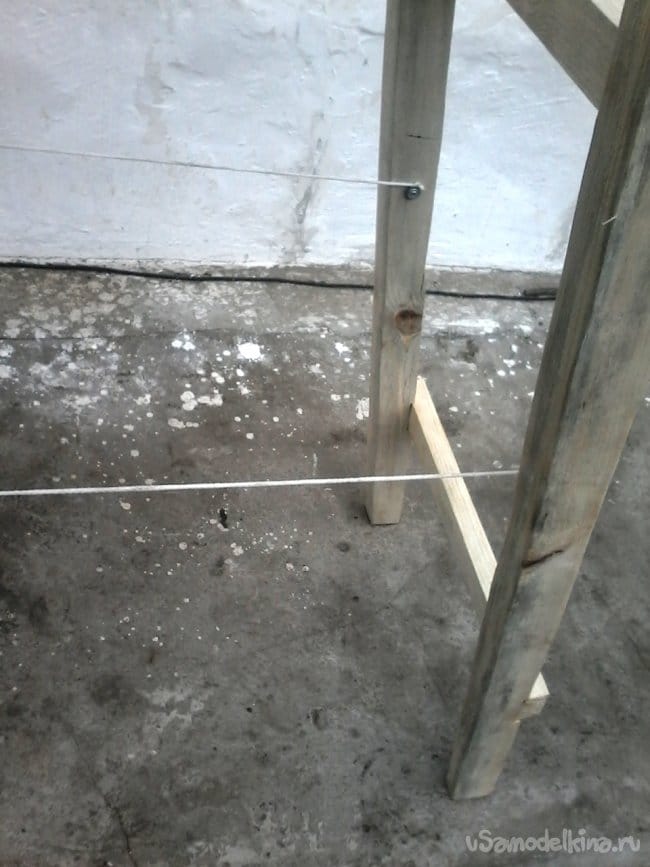

    Снизу по боковым стойкам крепим капроновый шнур на высоте 500мм от пола, для того, чтобы создать устойчивость стремянке. Хотя уже верхняя площадка устойчиво фиксирует стремянку.

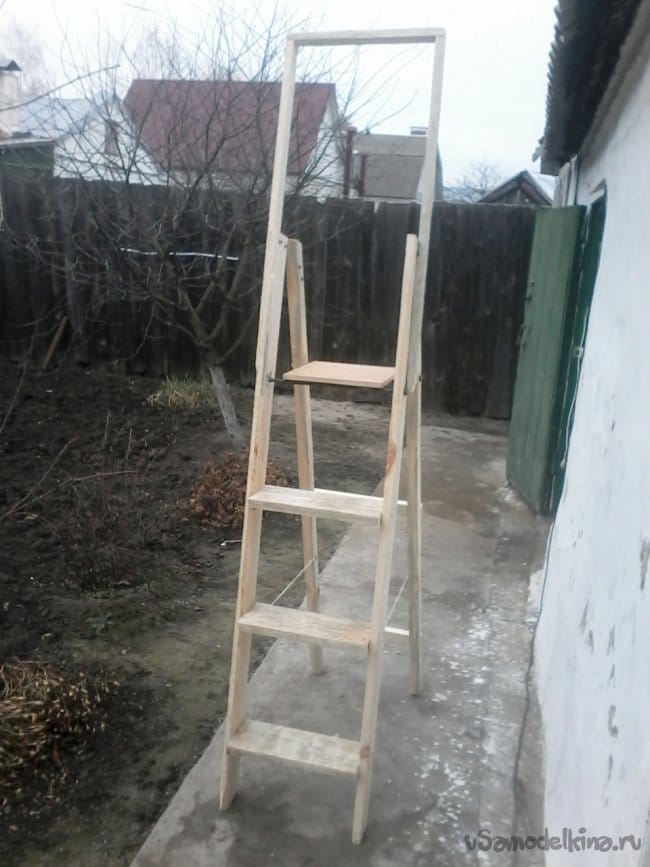

    Все самоделка готова, проверена на прочность. Она намного легче железной, которая есть у меня. На этом закругляюсь, до новых встреч.
    Подборки: Столярка

    Резак для навески рулевых поверхностей на модель из потолочной плитки

    Коробка для хранения радиоуправляемого планера F5J

    Добавить комментарий

    2 комментария
    Viktor960 Автор
    Гость Владимир,


    Сам лично проверял ступени и верхнюю площадку. А мой вес 80 кг, держат надежно, да еще и нижние уголки дают прочность .

    Гость Владимир

    Крепление ступеней опасное. Ребёнок залезет - выдержит, а здоровый мужик встанет - расслоятся
