    Лестница стремянка для дачи (ремонт и модернизация)

    Старенькая стремянка на 5 ступеней начала создавать проблемы, а в работе она постоянно.
    Разрушились заглушки на концах ножек...
    Ножки врезались в линолеум и вдавливались в грунт при работе на улице.

    Стремянка после завершения работ и покраски.

    Стремянка после ремонта


    Для начала в торцы ножек вставил деревянные пробки ( длиной по 4 см ) и просверлил в ножках сверлом 10 мм отверстия. В качестве новой опоры пошла стальная водопроводная труба диаметром 3/4". В торцы трубы вставил деревянные пробки в которых просверлил отверстия диаметром 9,7 мм.

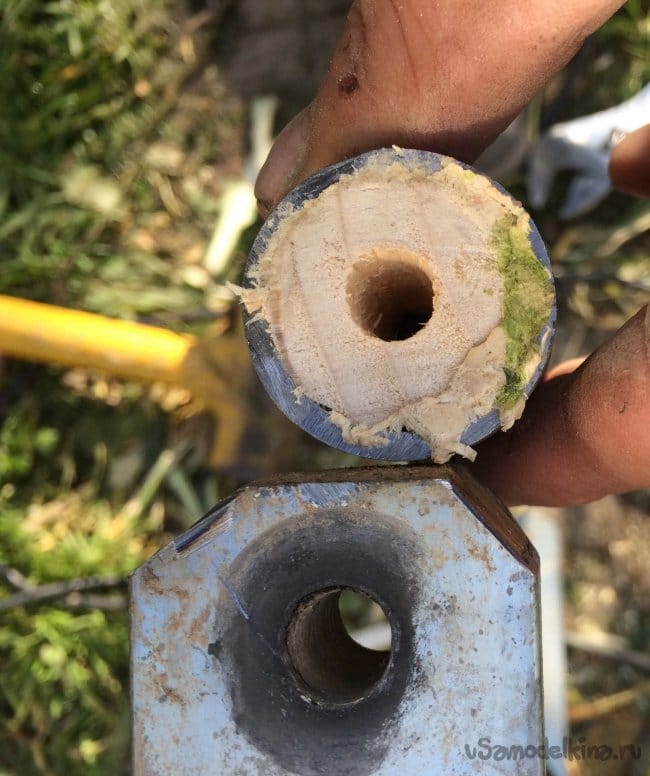

    Отверстие 10 мм в ножке лестницы и 9,7 мм в пробке водопроводной трубы

    пробки в ножках


    Прямые углы концов ножек лестницы обрезал болгаркой вместе с деревянными пробками внутри. Скрепил трубу и ножки лестницы болтами М10

    Крепеж трубы к ножкам лестницы.

    крепеж труб


    Трубы выступают за границы ножек на 5 мм (приблизительно).
    Одна пробка в трубе оказалась слишком подвижной и при завинчивании болта М10 вдавилась во внутрь трубы.
    Пришлось вытаскивать эту пробку, сверлить отверстие для технологического самореза
    вкручивать саморез и только после этого вворачивать болт М10 .

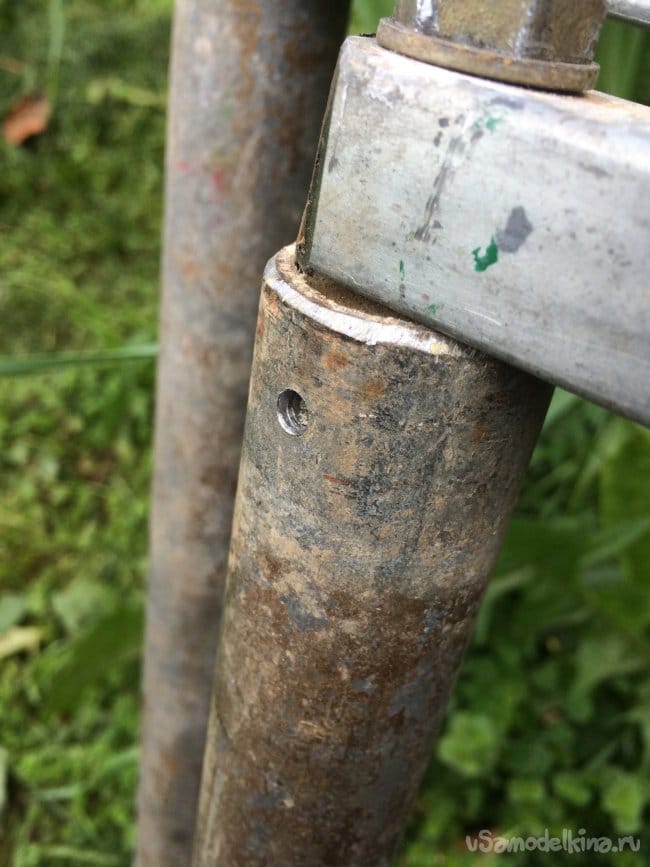

    Технологическое отверстие


    саморез


    Болт ввернут, саморез - удален.

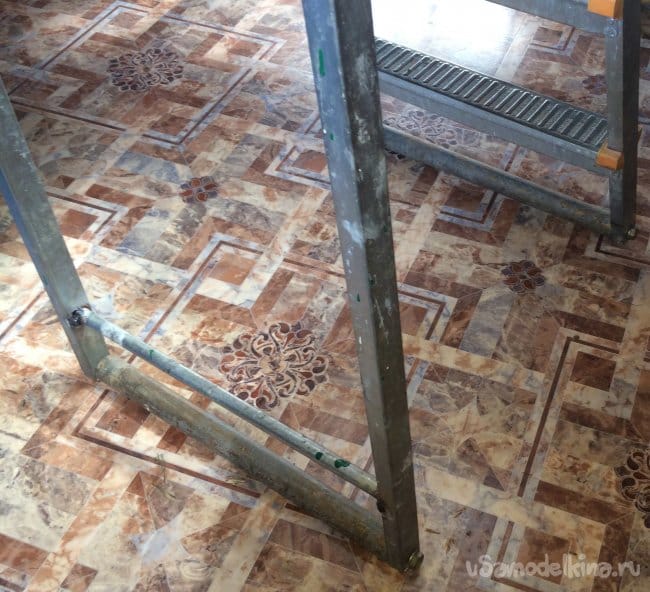

    опора


    Теперь лестница опирается не на ножки, а на трубу.

    Изначально на верхней части лестницы была пластмассовая насадка куда можно было положить мелочевку при работе на лестнице. Со временем она разрушилась. Решил восстановить, но в другом исполнении. При нахождении на верхней ступени чувствовал себя не уверенно. Не хватало дополнительной опоры.

    Решил сделать так

    опора

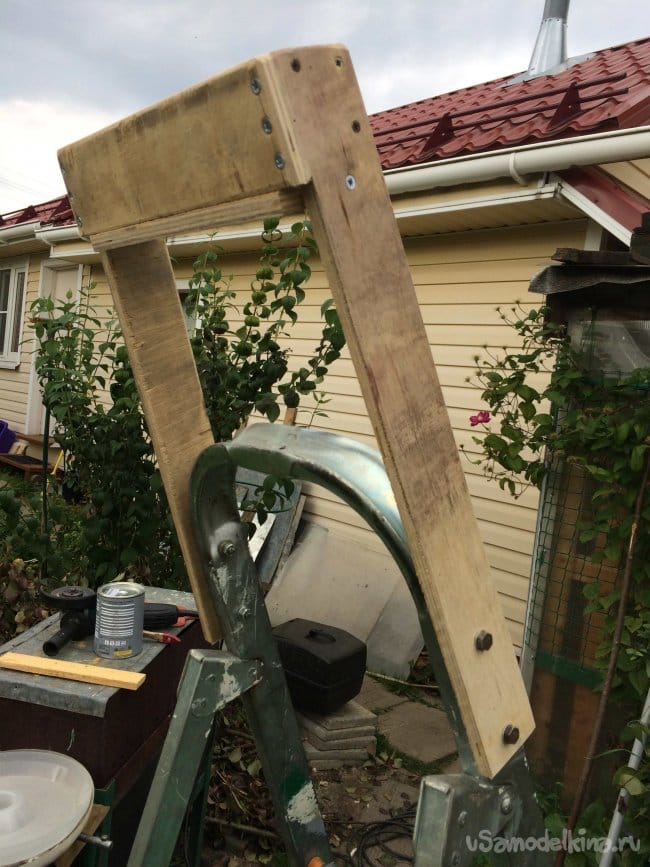

    Дополнительная опора для работы на верхней ступеньке. Длина опоры 45 см.
    Крепление дополнительной опоры к лестнице сделана болтами М 8
    Саму опору сделал из фанеры толщиной 10 мм
    На верхней части опоры сделал полочку. В разложенном состоянии лестницы полочка имеет наклон при котором мелочевка не будет скатываться наружу.

    полочка


    Все скреплено саморезами, но только после рассверливания отверстий под саморезы, чтобы на расслоить фанеру.

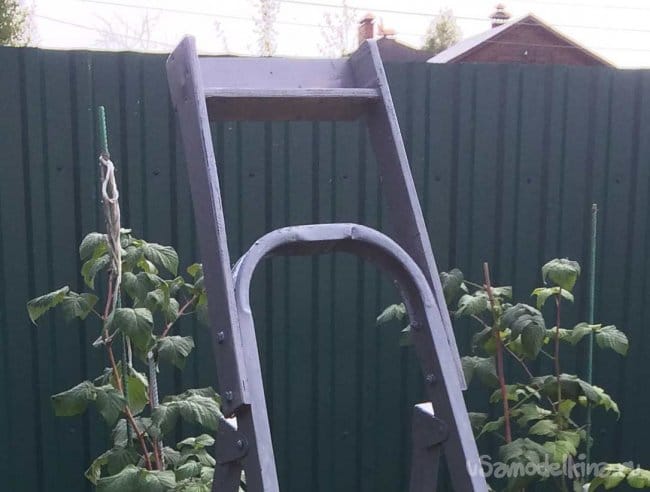

    Наклон полочки

    наклон полочки


    Наклон полочки не позволяет мелочевке скатываться наружу.

    Одновременно полочка сделала всю опору более жесткой.

    Шлифмашиной убрал неровности и закруглил края фанерных деталей.
    Болгаркой довел до кондиции концы ножек стремянки.

    Металл стремянки очень тонкий...Поскольку на металле начала появляться ржавчина, решил покрасить всю лестнице краской по ржавчине "3 в 1" (за исключением верхней поверхности ступеней).

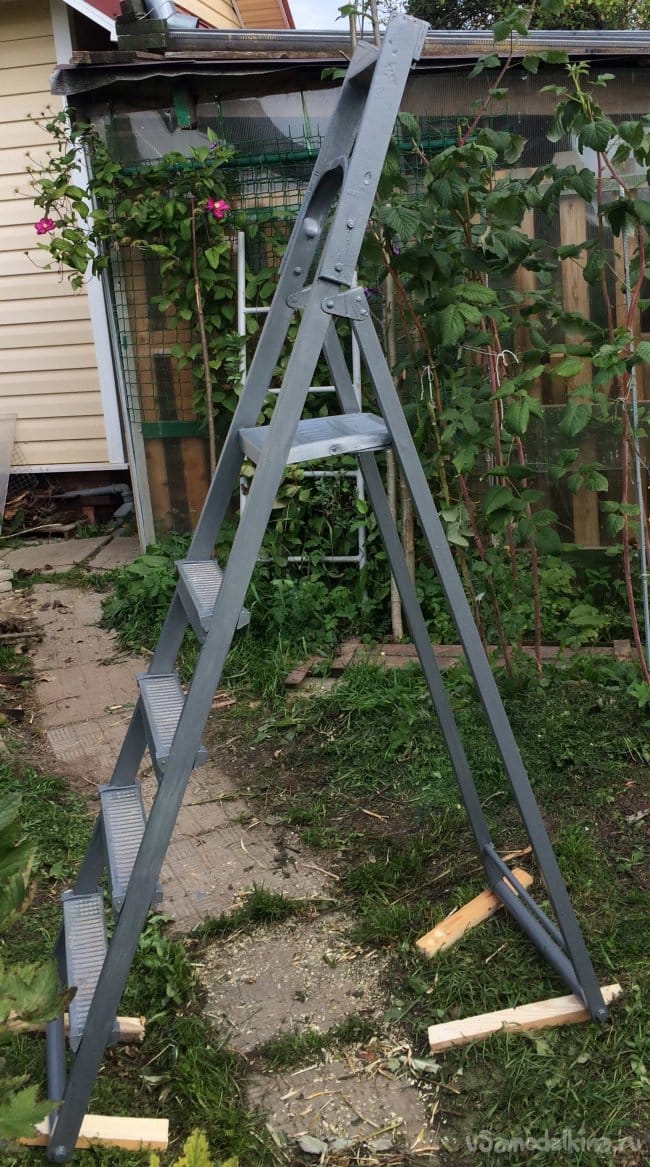

    Стремянка после покраски.

    после покраски


    Находиться на верхней ступени стало комфортно.

    По времени работа заняла часа 3 - разработка конструкции, поиск материалов и изготовление.
    Можно было использовать болты М 8 и придумать что-нибудь другое вместо стальной трубы для опоры, но в дело пошло то, что было на глазах...
    Надеюсь лет на 10 хватит...а может и поболее.
