    Модернизация китайского USB-пылесоса



    Всем доброго здравия, уважаемые Самоделкины.
    Сегодня у меня рассказ о мини-пылесосе китайского производства, который пришлось привести в чувство и заставить работать.

    1. Предыстория.

    Модернизация китайского USB-пылесоса

    Купил я сей девайс для целевого использования, по его предназначению.

    Конкретно мой мини-пылесос имел следующею маркировку.

    Первое же испытание немного меня разочаровало. То, что лежит на верху (на столе, на клавиатуре) он собрать может, но вод под клавишами у него не получается достать мусор, даже с использованием дополнительной насадки со щеткой. Попользовался пару раз и забыл про него.
    Когда работаешь над моделью корабля используешь различный материал. И дерево, и фанеру, и кусочки оргстекла, да и металлическая стружка тоже бывает. Но, вот убирать отходы несколько проблематично. Всегда остаются мелкие фракции, которые трудно удалить. Подумал, что хорошо бы иметь маленький пылесос под рукой для этой цели. И тут-то я и вспомнил про этот забытый девайс. Решил применить его.

    2. Первое применение.

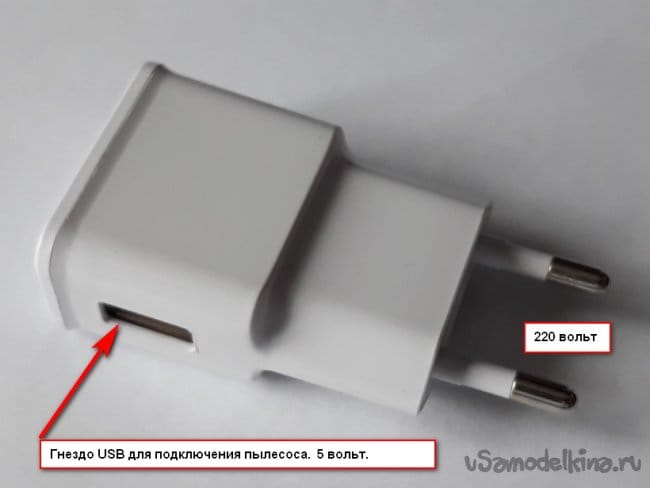

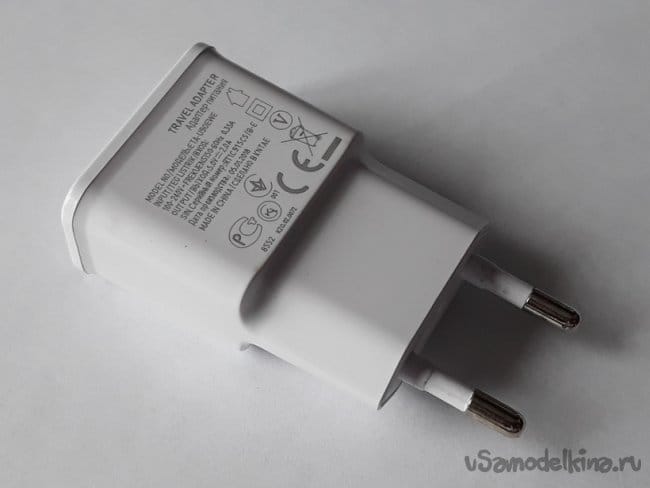

    Что бы решить проблему с его питанием, купил для его питания сетевой адаптер 220 – 5В


    И при первой же возможности применил его. Тут, как говорится "огрёб по полной". Многое из того, что было на столе попало мне в лицо. Поскольку решетка выходного отверстия вентилятора для выхода воздуха находилось прямо перед лицом.

    Остальное, что осталось в контейнере сбора мусора, после выключения пылесоса, тут же высыпалось обратно на стол. Когда открыл приемную камеру, увидел, что кусочек нетканого полотна выполнявший роль фильтра, чуть съехал в сторону. Этого маленького отверстия хватило, чтобы припудрить мне лицо. Снял фильтр, решил почистить, это оказалось проблематичным. Причины я думаю ясны и так, без описания.
    Стало понятно, чтобы им (пылесосом) пользоваться, надо несколько модернизировать аппарат.

    3. Модернизация.
    И так, первое (производственное) применение выявило следующие недостатки:
    - собранный мусор высыпается из контейнера для его сбора,
    - фильтр очень быстро забивается и плохо чистится,
    - отвод воздуха от крыльчатки с просочившейся пылью попадает в лицо.

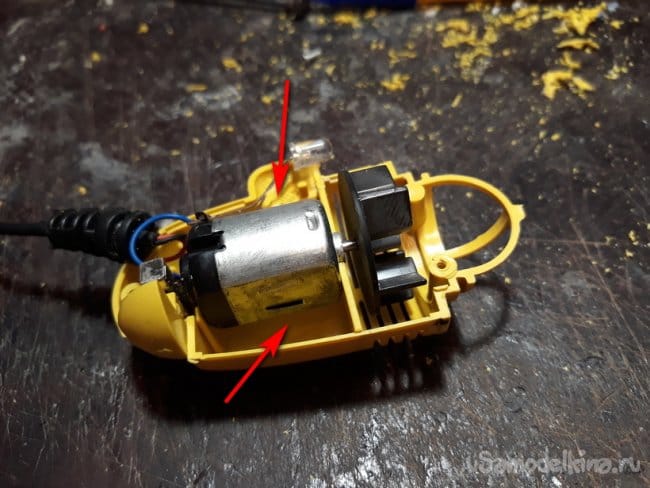

    Для начала решил убедиться, что задуманное возможно. Разобрав отсек с двигателем пылесоса, убедился, что это возможно - можно пропустить поток воздуха вокруг двигателя, так как есть место (карманы). А самое главное у двигателя закрыт коллекторный узел.

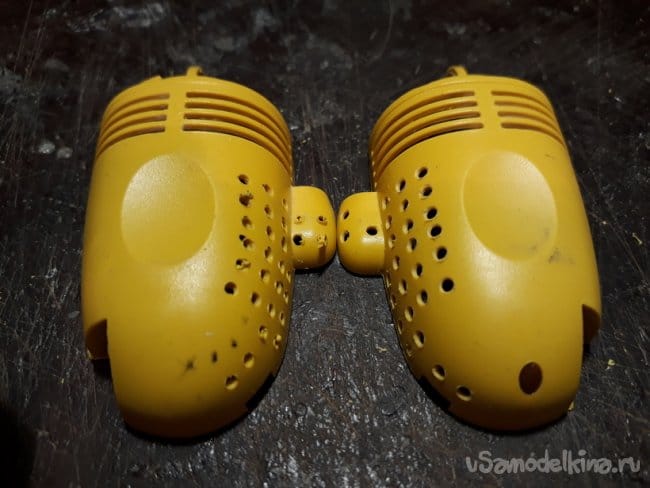

    Первое, что я сделал – разметил отверстия для выхода воздуха из-под крыльчатки двигателя. Умышленно разместив их в нижней части обоих половинок кожуха.

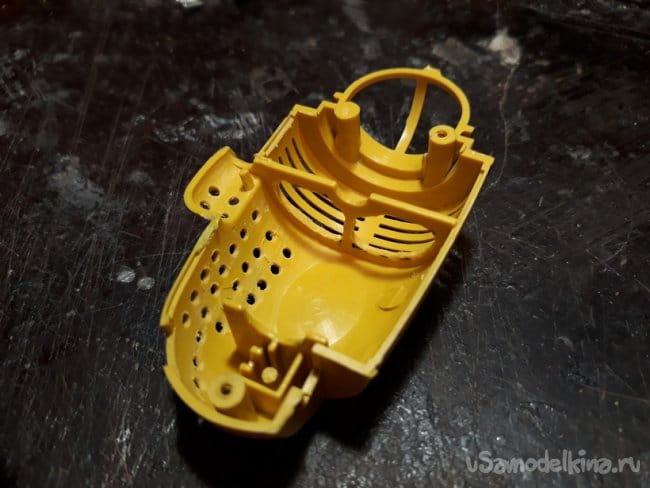

    После сверления отверстия зачистил и обработал.

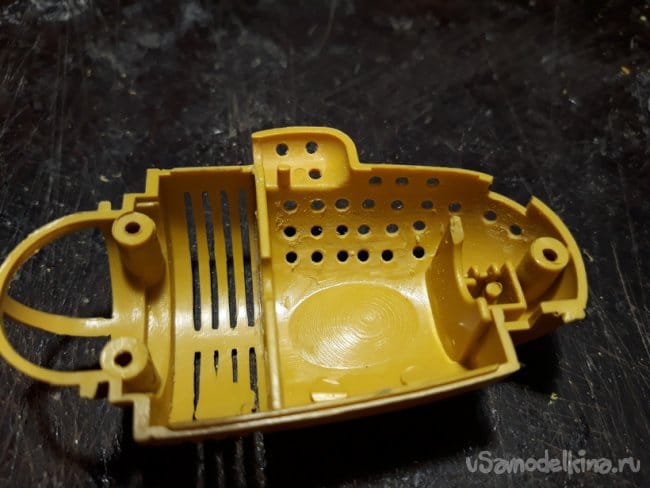

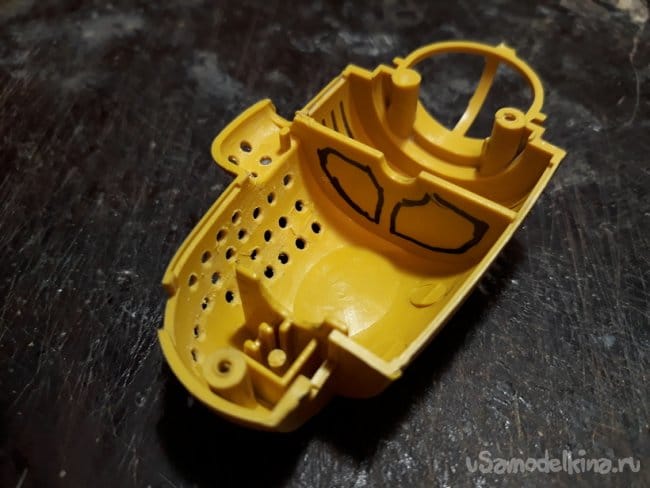

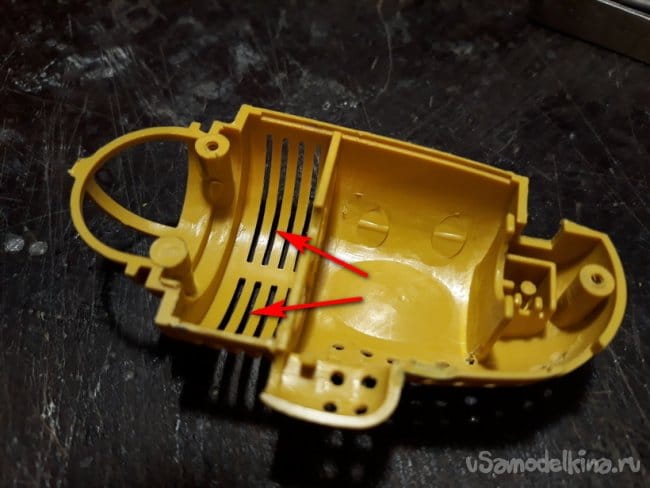

    Далее на средней переборке двигательного отсека сделал разметку для прохода воздуха непосредственно от крыльчатки.

    Затем выпилил по разметке, использовав бормашинку и фрезу.

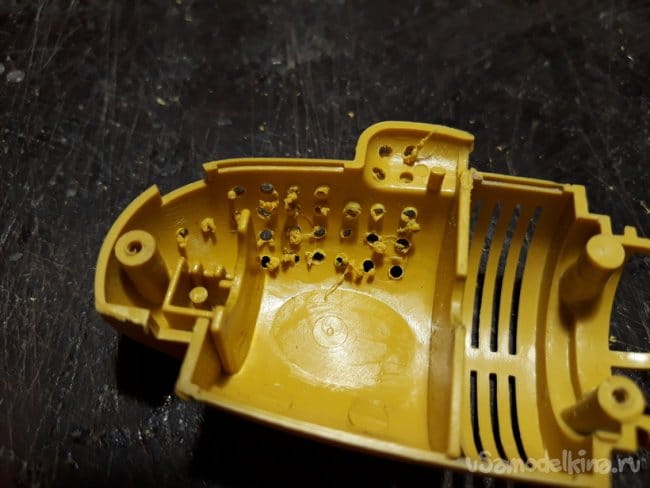

    Теперь дошел черед до отверстий в передней части двигательного отсека.

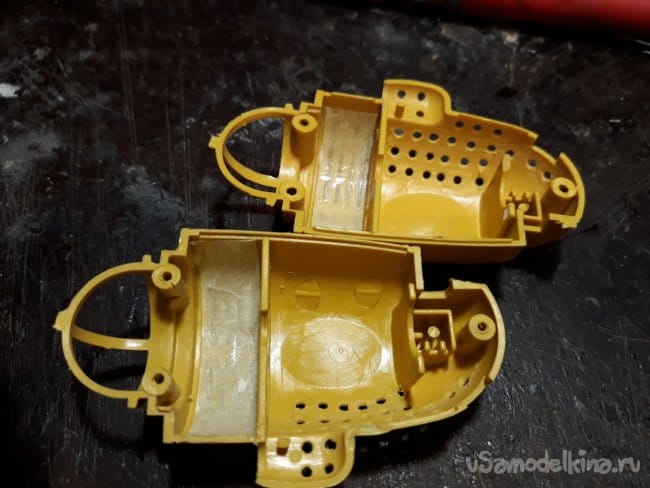

    Которые принесли мне столько «радости». Их заклеил полосками из листа офисной бумаги. Затем их пропитал клеем «Секунд-момент».

    Далее, плавно переходим к полусфера воздушного фильтра.

    Первоначально думал ее совсем убрать. Но, потом, решил оставить. Поскольку, тем самым мы уменьшим площадь забора воздуха, а это не очень хорошо.

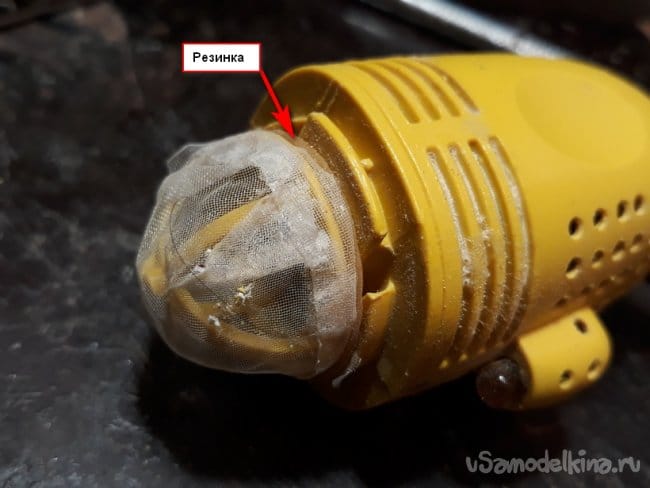

    Фильтр из нетканого полотна решил заменить на мелкую сеточку, из пакетиков от чая. Сформовав из нее, с помощью клея, полусферу.

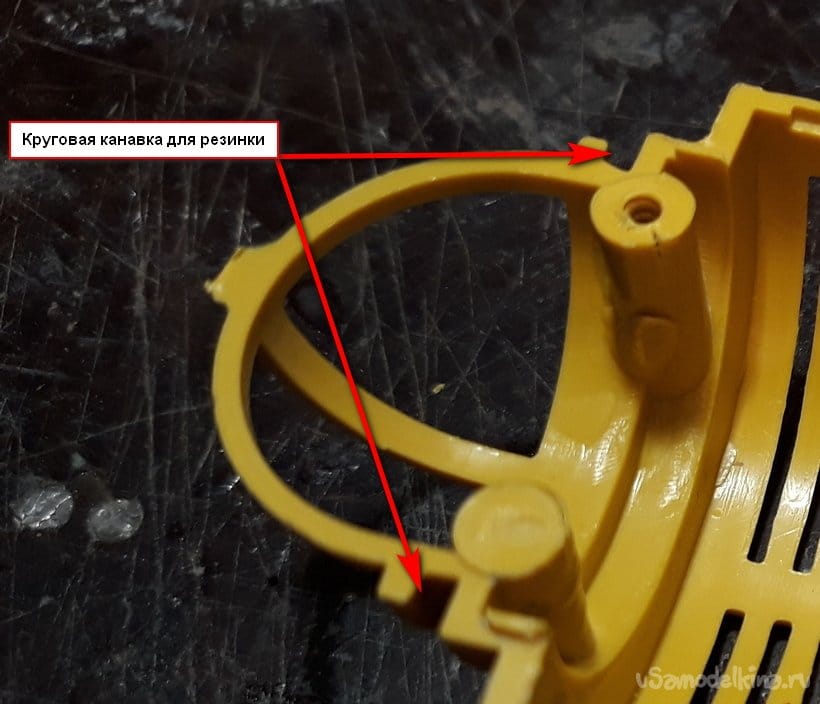

    Крепление оставил тоже – резинка. Применение чайной сетки обусловлено тем, что она очень мелкая и крупные отходы на ней не держатся, падают в контейнер для мусора. Пыль, если и проходит, то с потоком воздуха будет выводится вниз пылесоса, не попадая в лицо.

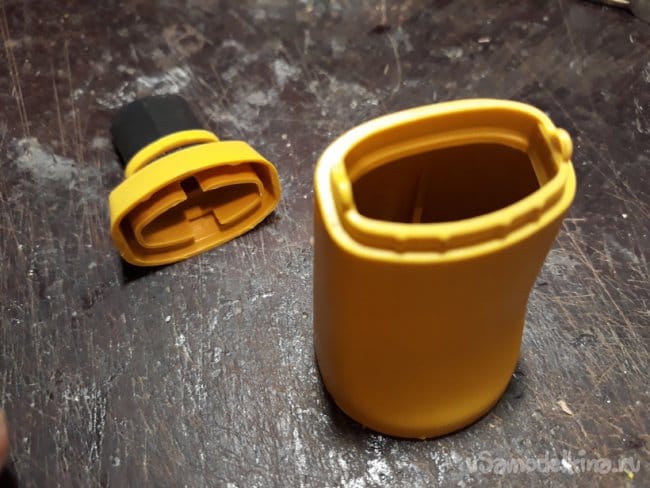

    Переходим к последнему пункту модернизации. Это контейнер для сбора отходов. Его не замысловатое устройство и позволяло, после выключения пылесоса вываливаться обратно на стол. Отходам просто не где было задерживаться.

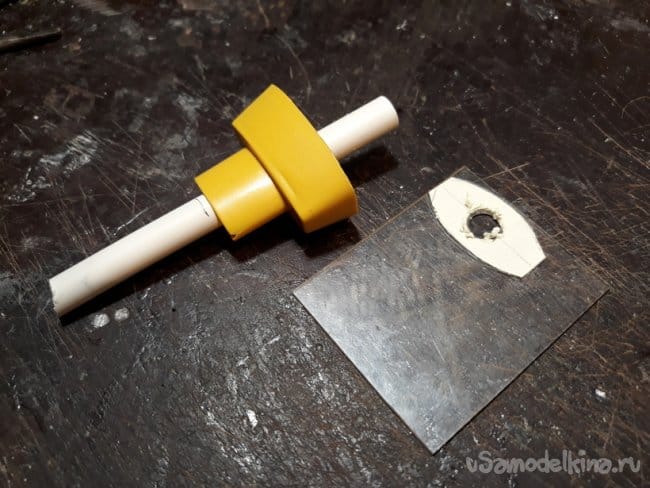

    Я, решил это дело исправить, тем более это делается очень просто. Во всасывающий наконечник пылесоса вставил пластиковую трубку с подходящим , правда почти в половину меньшим от начального.

    Что позволило немного увеличить скорость всасывания на входе трубки.

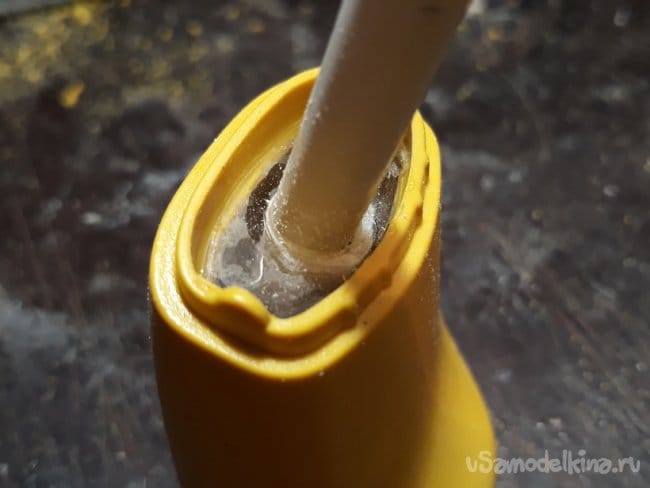

    Трубку закрепил через пластмассовую перегородку с корпусом.

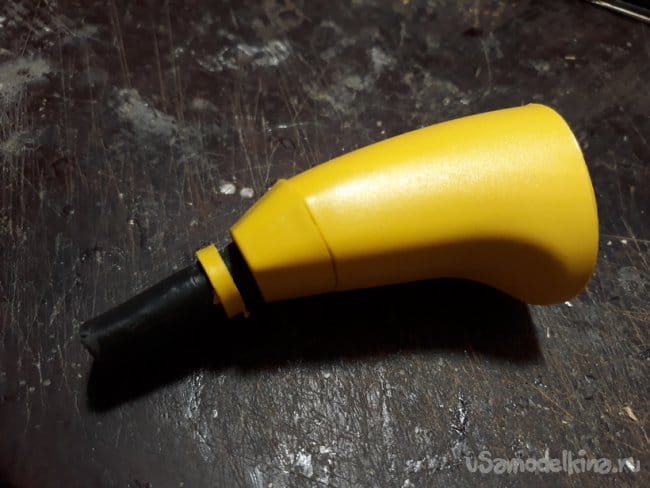

    Надел наконечник.

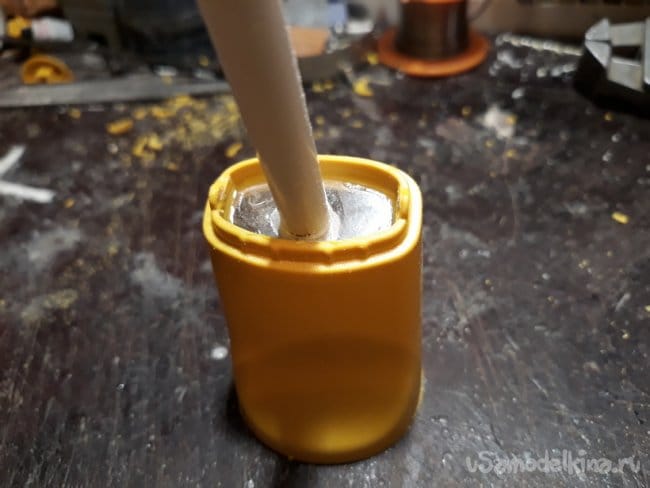

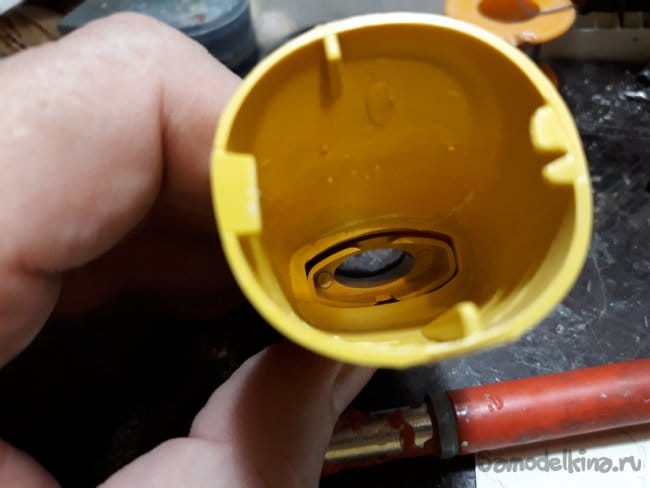

    Хитрость в том, что внутри трубка значительно поднята от места входа в корпус.

    Тем самым отходы попадая в корпус контейнера, подавляющим большинством, падают мимо входного отверстия. Тем самым, при выключении пылесоса, не вываливается обратно на стол.

    4. Испытание в деле.
    Пока выполнял модернизацию пылесоса приходилось неоднократно удалять отходы щеточкой. Но, вот в конце работы специально оставил немного для проведения испытания.

    И так, час настал.

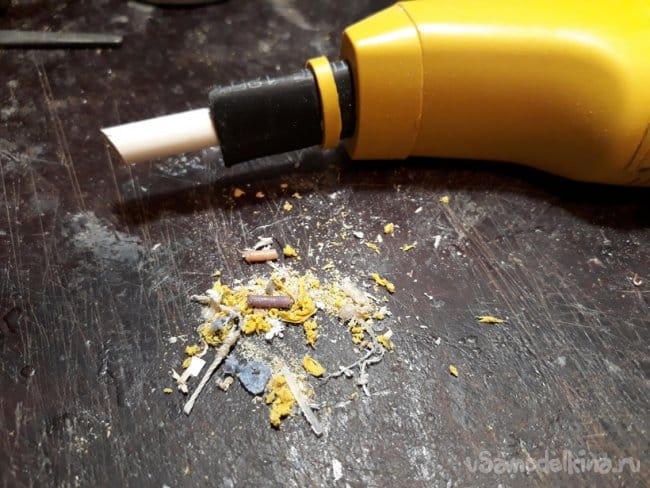

    Включил пылесос и поднес к кучке отходов, причем различного по величине. И он успешно справился. Все оказалось в контейнере для сбора мусора и при выключении ничего из него не сыпалось.

    Сетка фильтра оказалась не забитой мусором. При отсоединении контейнера собранное легко из него удаляется, просто высыпается.
    Но, фото есть фото. И для наглядности отснял видео. Посмотреть можно по этой ссылке

    В заключении хочу сказать, что конечно можно, даже, наверное, нужно, доработать сей прекрасный аппарат. На входной патрубок – поставить щетку, например. Мне еще не совсем нравится сама крыльчатка пылесоса, она прямая. Без наклона лопастей. От этого поток воздуха не направленный, а хаотичный. Отсюда и усилие всасывания совсем другое.

    Думаю, что это все впереди. Самое главное все работает и у меня появился хороший помощник.

    Ну, вот и все.

    Смотрите, критикуйте, советуйте, спрашивайте.
    С уважением, Старпом.
