    Ретро кассетный плеер китайского производства. Модернизация

    Сегодня буду возвращать к жизни ретро кассетный плеер из поднебесной. Вернее не возвращать, а модернизировать.


    Нашел его у себя в ящике когда перебирал старые вещи. Взял в руки и вспомнилось как этот девайс за неделю сожрал батареек больше, чем сам стоил, как выковыривал пожеванную пленку. А сколько времени надо было потратить, чтобы перемотать на нужную песню…. -))))) ещё и промахнёшься, пока мотаешь.
    Ретро кассетный плеер китайского производства. Модернизация



    в начале 90х этим г-ом из Китая рынок был перенасыщен, кстати. этот мусор был поначалу самый распространённый, мечта подростка в семье с маленьким достатком.

    Чтобы избавиться от того, что раздражало, но в тоже время сохранить очертания изделия, был взят китайский модуль (за двадцать лет наши братья ушли далеко вперед). Мог купить миниатюрный плеер, но зачем? Хотелось память оставить, корпус не царапанный, не мятый. Да и покупать ничего не надо, все есть.

    Первым делом осмотрел, практически везде один пластик


    Снял крышки и достал плату с механизмом

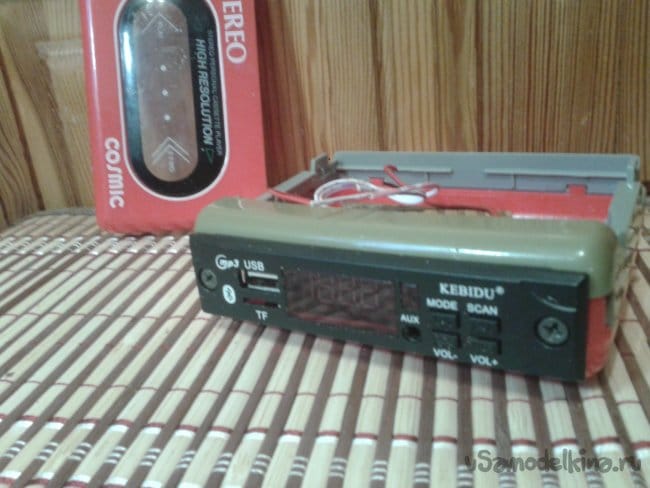

    Прикинул: как все это разместить

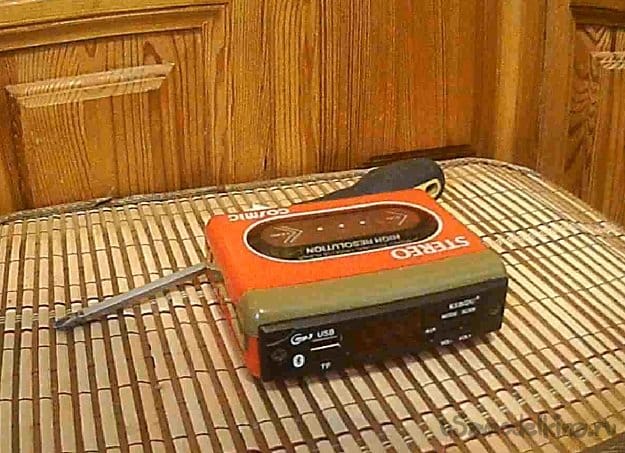

    Получилось как-то так

    Опускаю модуль и фиксирую шурупами.

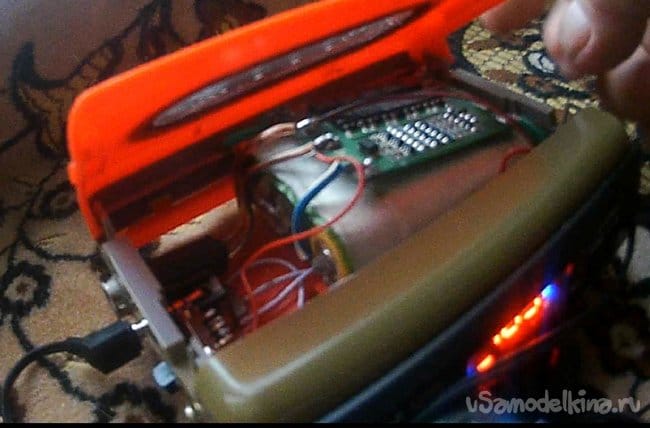

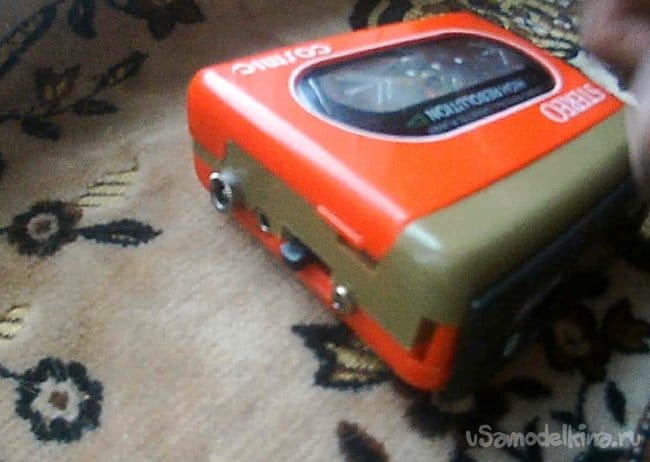

    Вывел разъемы, под зарядку аккумуляторов (питание 12 вольт с контроллером заряда, разряда BMS 3S max 40A для 3 Li-Ion аккумуляторов с балансиром), под стерео наушники и мини тумблер (включение и выключение питания)

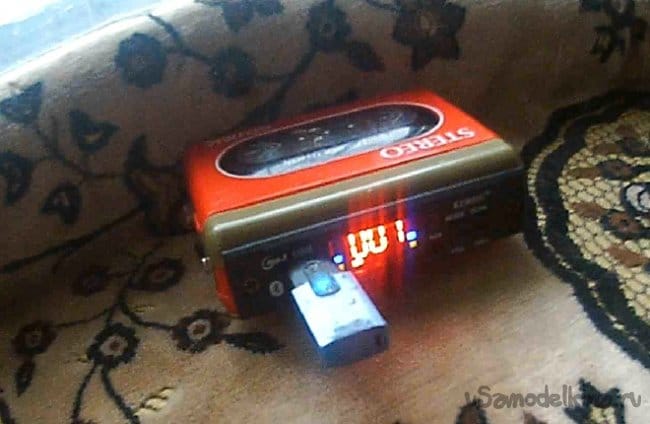

    Включил питание, вставил флэшку (есть гнездо под мини). На дисплее пошел отсчет времени исполнения трека.

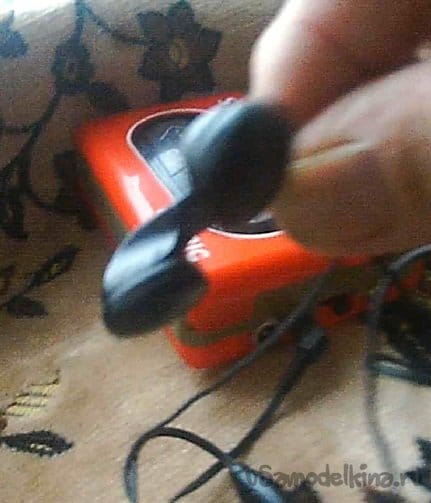

    Подключил наушники, можно прослушивать. Если громкости не хватает, внутри осталось место под усилитель. А если надо еще громче, подключай к внешнему усилителю.

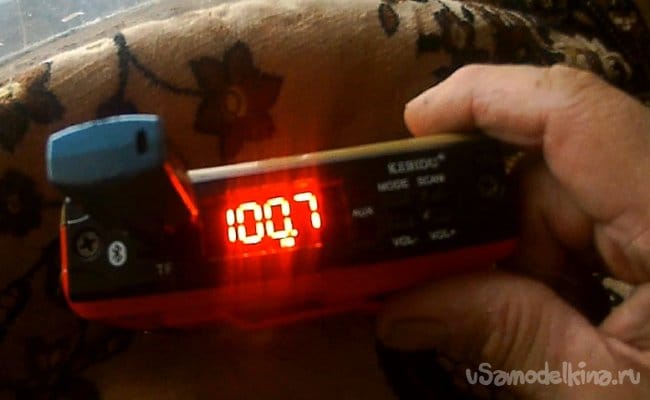

    Есть неплохое радио, настраивается кнопкой автопоиск

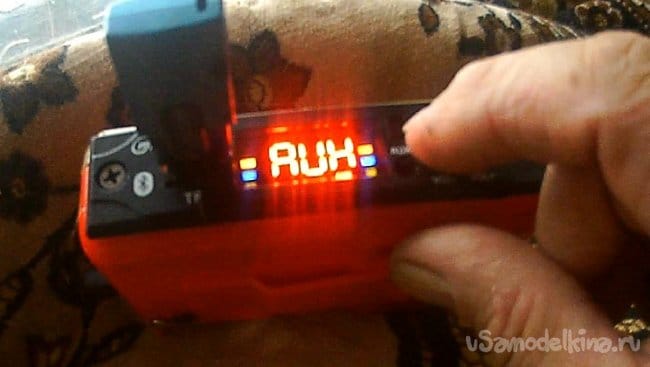

    Можно через блютуз прослушать то, что в телефоне

    Как недостаток, громкость через пульт, но на фоне остального-это мелочь. Можно выбрать по номеру исполнение

    Вот и вернул к жизни старого друга. Чем убивать телефон, слушая радио и музыку, это как нельзя кстати.

    Ни в коем случае не пропагандирую этот вариант. Есть и лучше, и дороже. Каждый выбирает для себя из чего и как сделать.
