    В гостях у Самоделкина! » Форум » Идеи самоделок » Звук и акустика в корпусе из дерева

    Звук и акустика в корпусе из дерева

    3107

    Сверху вниз:

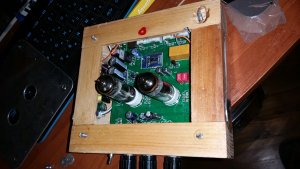

    1. Ламповый усилитель для наушников.
    2. Плеер (андроид - Minix).
    3. Усилитель D-class c эл. регулировкой громкости и bluetooth - 2х50W.
    4. Селектор входов.
    5. DAC - ES9038.

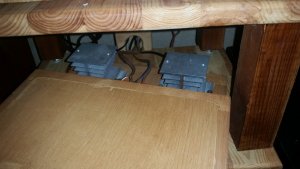

    Все корпуса из делева. Все питается отдельно. Провода спрятаны в короб сзади полки. Если кому нибудь захочется - попробую что-нибудь разобрать и рассказать. Делал давно. На сайте бываю набегом. Не обессудьте.
    Есть ещё тоже из дерева bluetooth системы для дома. Типа - "CANTILEVER STYLE". Хорошо себя зарекомендовали.
    16 ответов

    Добавить комментарий

    Korolev #54849 +1
    Ответить Цитировать Жалоба
    ino53,
    Первый раз - в фотостудию по заказу хозяина ... А второй раз, портняжкам, чисто макет
    Так вот, оказывается. откуда ноги растут! А народ-то на китаёзов обижается!  xaxa
    ino53 #54848 +1
    Ответить Цитировать Жалоба
    Цитата: Korolev
    Что, прямо так и делал?

    Первый раз - в фотостудию по заказу хозяина (мог бы, зараза, и сам сделать, бывший телемастер), там на светодиоды кроме постоянки еще и с УН7-й сигнал шел, подмигивали. А второй раз, портняжкам, чисто макет, усилитель где-то отдельно стоял. pardon
    Korolev #54842 +1
    Ответить Цитировать Жалоба
    ino53,
    Тезка, откуда ты все это знаешь?! Я именно так и делал...
    Что, прямо так и делал? Впаривал клиентам интегральный усилок, а лампы для антуража? Китаёзы и панельки делают с отверстием по центру, для светодиодика!  xaxa



    Иван_Похмельев,
    я же не сам придумал
    Да я тоже не сам придумал, изучал вопрос, покупал DIY - набор и дорабатывал его до более приличного аппарата, это проще, чем делать с ноля!  yes
    Иван_Похмельев #54830 0
    Ответить Цитировать Жалоба
    Korolev, я же не сам придумал, продавец откуда-то это скопировал. И расположены ОУ возле регуляторов, а лампы - ближе к выходу.
    ino53 #54828 0
    Ответить Цитировать Жалоба
    Цитата: Korolev
    подключают только накал! А иногда и его не подключают (жрёт много), а подсвечивают светодиодами, иногда "для красоты" - синими!

    Тезка, откуда ты все это знаешь?! Я именно так и делал... xaxa  Г807 сильно большая и из-за цоколя подсвечивать неудобно, а вот 6Р3С - красота! -)))
    Korolev #54826 +1
    Ответить Цитировать Жалоба
    Иван_Похмельев,
    на ОУ - регулятор тембра
    Возможно, но тогда как быть с этим:
    6Ж5П: Высокочастотный пентод; Напряжение анода номинальное (постоянное) 300 В; Ток накала 450 ± 25 мА;  Внутреннее сопротивлениене менее 240 кОм;
    HIFI College HCF3: 6J5 ламповый предусилитель; Питание:12А  1А
    Про бестрансформаторное подключение низкоомных наушников уже писал. Наиболее простое решение - каскад с динамаческой нагрузкой, но это уже другая тема. Встречал в инете жалобы, что в некоторых конструкциях, лампы китаёзы ставят просто для антуража, подключают только накал! А иногда и его не подключают (жрёт много), а подсвечивают светодиодами, иногда "для красоты" - синими!  smile
    Иван_Похмельев #54824 0
    Ответить Цитировать Жалоба
    Korolev, на ОУ - регулятор тембра: ​тут, правда по индонезийски,​​​ но Яндекс-переводчик поможет.;)
    Korolev #54809 0
    Ответить Цитировать Жалоба
    3107,
    Пачакай, как говорят в Беларуси. Всё наоборот - операционники по входу - это темброблок и лампы по выходу.
    На алике его обозвали несколько своеобразно, но выход на наушники, как мне кажется, всё-таки на операционниках:

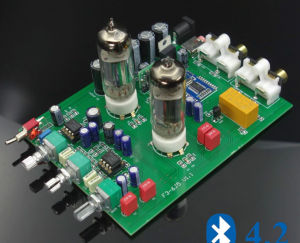

    HIFI College HCF3 лихорадка уровень 2 тон 6J5 ламповый предусилитель ступенчатый желчный предусилитель Bluetooth 4,2 аудио усилитель NE5532
    Конечно я могу и ошибаться, но подключение низкооммных наушников к лампе без транса - та ещё задачка! scratch
    ino53 #54806 0
    Ответить Цитировать Жалоба
    Цитата: 3107
    Сейчас пытаюсь собрать лампу (вопроосы с трансом).

    А что с трансом? Я из Лиды, сосед.
    3107 #54801 Автор 0
    Ответить Цитировать Жалоба
    Цитата: Korolev
    3107,
    Честно сказать - звук лампы китайской не впечатляет, но работает
    А там его и не может быть, похоже лампы по входу, а на выходе  - операционники.  yes
    Насчет усилителя "класса D" - про звук молчу, устраивают массотеплогабаритные характеристики.
    Тогда нафига столько плясок с бубном? Такая шикарная (по нынешним меркам) акустика, и такая хреновая обработка звука! Ведь в звуковом тракте всё должно быть сбалансированно. Порадовался знакомясь с Вашей первой статьёй, и практически полное разочарование проработкой тракта во второй ...  nea
    Пачакай, как говорят в Беларуси. Всё наоборот - операционники по входу - это темброблок и лампы по выходу.

    Цитата: Korolev
    3107,
    Честно сказать - звук лампы китайской не впечатляет, но работает
    А там его и не может быть, похоже лампы по входу, а на выходе  - операционники.  yes
    Насчет усилителя "класса D" - про звук молчу, устраивают массотеплогабаритные характеристики.
    Тогда нафига столько плясок с бубном? Такая шикарная (по нынешним меркам) акустика, и такая хреновая обработка звука! Ведь в звуковом тракте всё должно быть сбалансированно. Порадовался знакомясь с Вашей первой статьёй, и практически полное разочарование проработкой тракта во второй ...  nea
    Насчет усилка - Полка и усилок делался вообще не для этой аккустики. Это было давно, если видно на фото, дерево потемнело (хотя не должно бы - шутка). Усилок планировался с TDA2050 - радиаторы ещё остались.
    Но перебрав дюжину и плюнув на качество решил воткнуть D. Сейчас пытаюсь собрать лампу (вопроосы с трансом).
    Не пинайте - стойка для стойки (именно корпуса и сама стойка).
    Korolev #54780 +1
    Ответить Цитировать Жалоба
    3107,
    Честно сказать - звук лампы китайской не впечатляет, но работает
    А там его и не может быть, похоже лампы по входу, а на выходе  - операционники.  yes
    Насчет усилителя "класса D" - про звук молчу, устраивают массотеплогабаритные характеристики.
    Тогда нафига столько плясок с бубном? Такая шикарная (по нынешним меркам) акустика, и такая хреновая обработка звука! Ведь в звуковом тракте всё должно быть сбалансированно. Порадовался знакомясь с Вашей первой статьёй, и практически полное разочарование проработкой тракта во второй ...  nea
    ino53 #54777 +2
    Ответить Цитировать Жалоба
    Цитата: 3107
    Усилитель класса A на tda2003. Собирал сам.
    Не слыхал о таких... dontknow Если не сложно - подробнее...)))
    3107 #54774 Автор 0
    Ответить Цитировать Жалоба
    Korolev,
    Ничего своего, кроме корпуса. Это я и показываю. Усилитель - Китай.

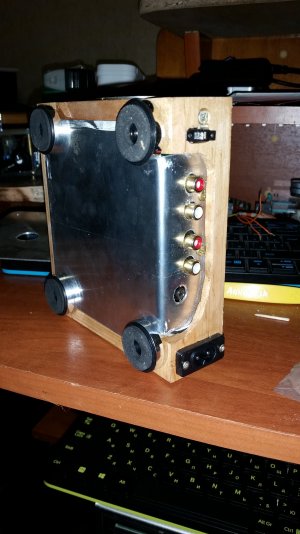

    Корпус деревянный. Блок питания импульсный - тоже оттуда. БП врезан в одну из боковин корпуса. Все боковые части корпуса выфрезерованы внутри для  эл. частей. Честно сказать - звук лампы китайской не впечатляет, но работает.

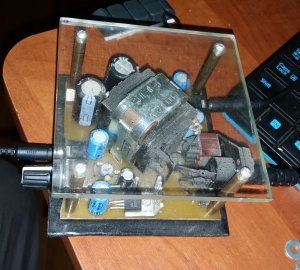

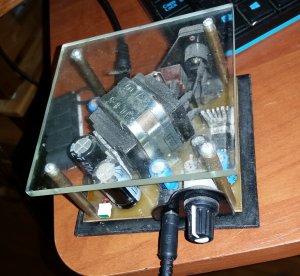

    Лучше нравиться простенький на К174УН14 (TDA2003) в классе A. Собирал уже сам.
    Насчет усилителя "класса D" - про звук молчу, устраивают массотеплогабаритные характеристики.



    Korolev,
    Усилитель класса A на tda2003. Собирал сам. Схема где-то в Радио.
    Korolev #54755 0
    Ответить Цитировать Жалоба
    Особенно здорово в комплекс вписывается усилитель D-class! А вот про ламповый усилитель для наушников с нетерпением жду подробностей! smile
    ino53 #54746 0
    Ответить Цитировать Жалоба
    Цитата: 3107
    Не для продажи.

    А ведь нашлись бы любители, и немало... smile
    3107 #54733 Автор 0
    Ответить Цитировать Жалоба
    Не для продажи.
