    Карманный импульсный преобразователь с 12 в 220В малой мощности

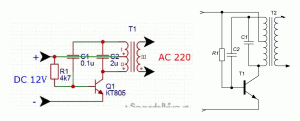

    Привет всем самоделкиным!!! В этой статье я хочу подробно рассказать вам, как сделать простой, повышающий, импульсный преобразователь, потратив минимум количества деталей и времени. Иногда бывают случаи, особенно если вы отправились на рыбалку или охоту, решив заночевать в охотничьем доме или в доме на берегу озера и где естественно нет электричества. Эта статья поможет вам исправить это. Для его создания нам понадобятся следующие детали:
    Карманный импульсный преобразователь с 12 в 220В малой мощности


    1). Транзистор КТ805БМ
    2). Пленочный конденсатор на 2 uF
    3). Пленочный конденсатор на 0.1uF
    4). Резистор на 4.7 кОм
    5). Дроссель сетевого фильтра от ТВ
    6). Медный провод 0.3 мм
    7). Медный провод 0.1 мм
    8). Текстолит 3 х 5 см.

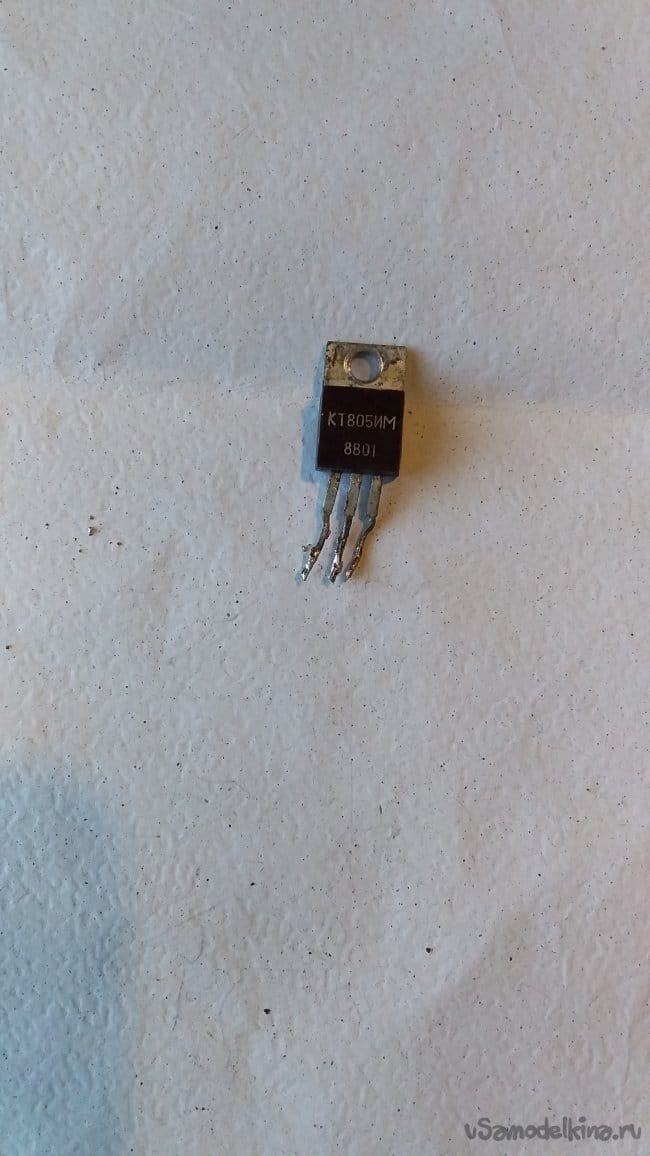

    1). Транзистор КТ805ИМ и его цоколевка.

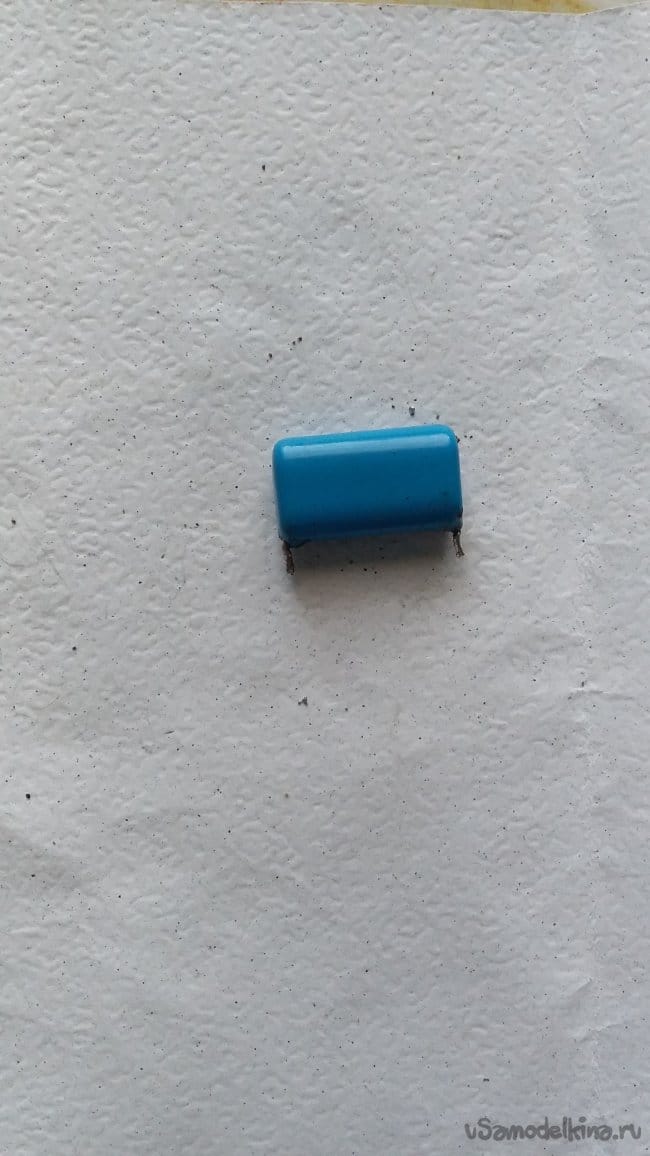

    2). Пленочный конденсатор на 2uF 250v

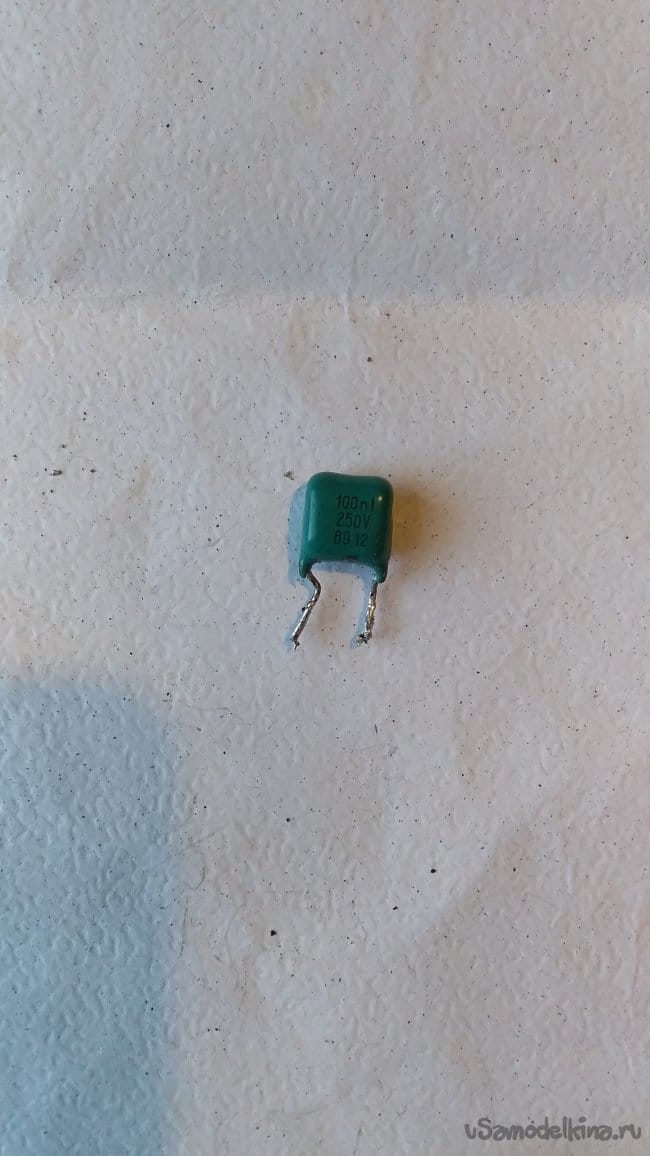

    3). Пленочный конденсатор на 0.1 uF 250v

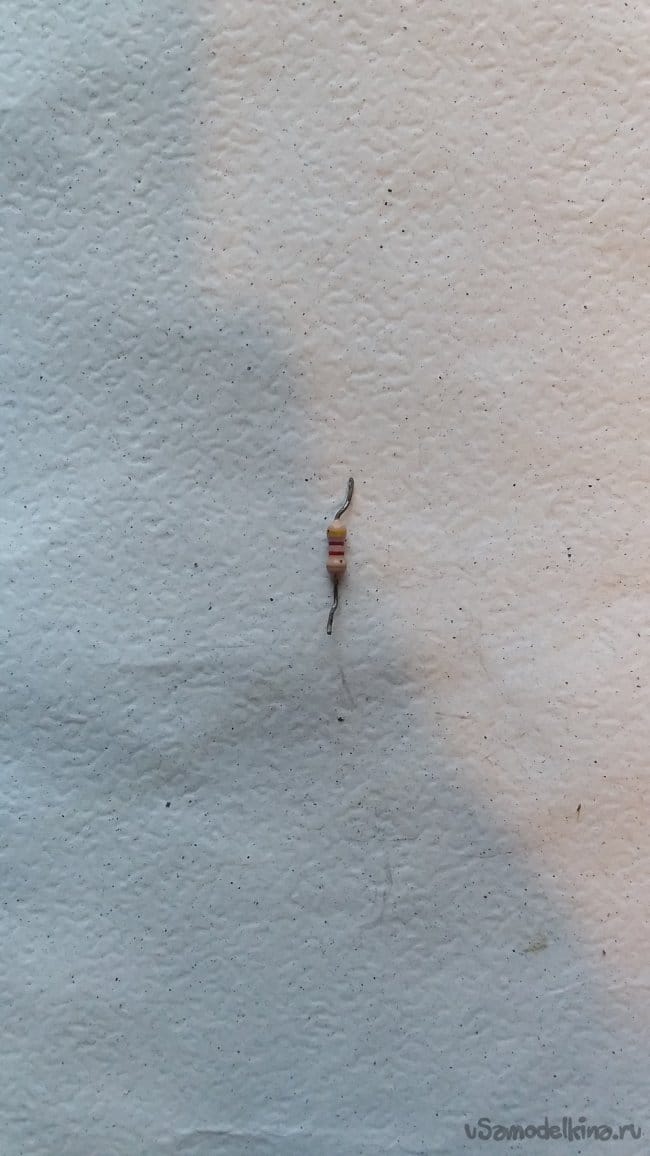

    4). Резистор на 4.7 кОм 0.25 Вт


    5). Дроссель сетевого фильтра размером 20 х 16 х 6 мм.


    Можно добыть из сгоревшего телевизора цветного изображения, а так же из импульсного блока питания DVD.

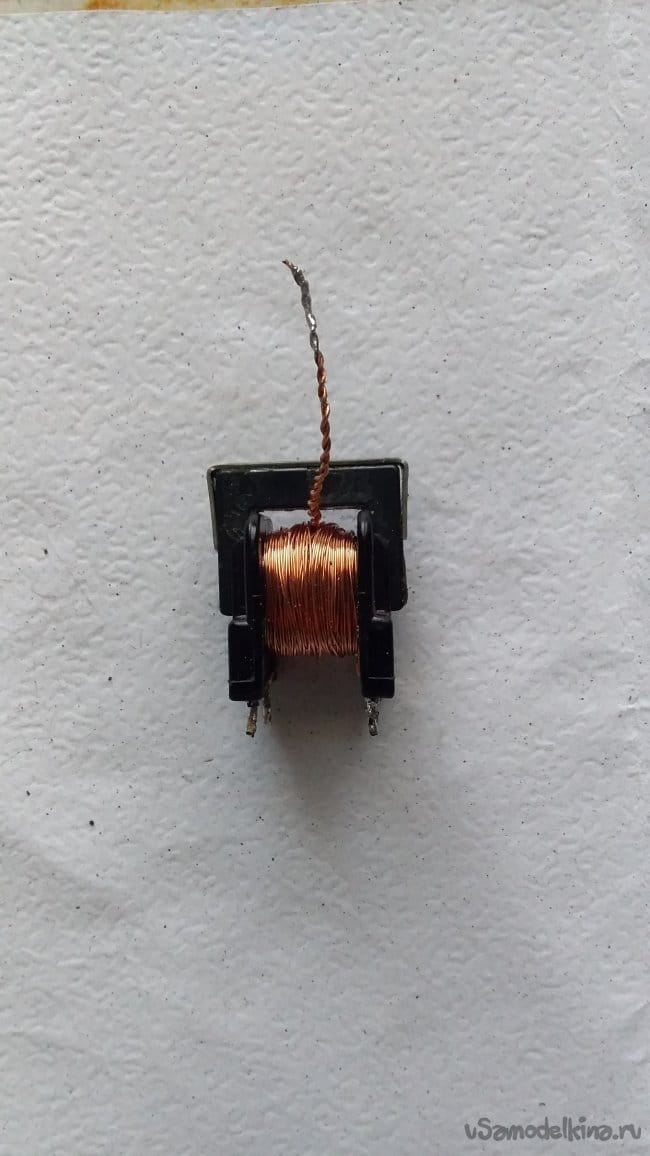

    Его нужно будет перемотать. Для того чтоб не сломать ферритовый сердечник, его надо нагреть и тогда половинки легко расклеятся. Не пытайтесь его рассоединить ножом или другими предметами, а так же при помощи удара, в этом случае вы просто его разрушите, так как феррит очень хрупкий. Если у вас все получилось тогда приступаем к намотке, первичная обмотка имеет по 10 витков, провода 0.3 мм с отводом от середины. Вторичная обмотка содержит 160 витков проводом 0.1 мм. Я наматывал по 50 витков потом 3 слоя изоляции скотчем, для того чтобы не "прошило" обмотку, так как ток будет высокочастотный. После намотки я использовал строительный лак для склеивания ферритовых половинок и изоляции последней обмотки.

    6). Обрезок текстолита размером 3 х 5 см.

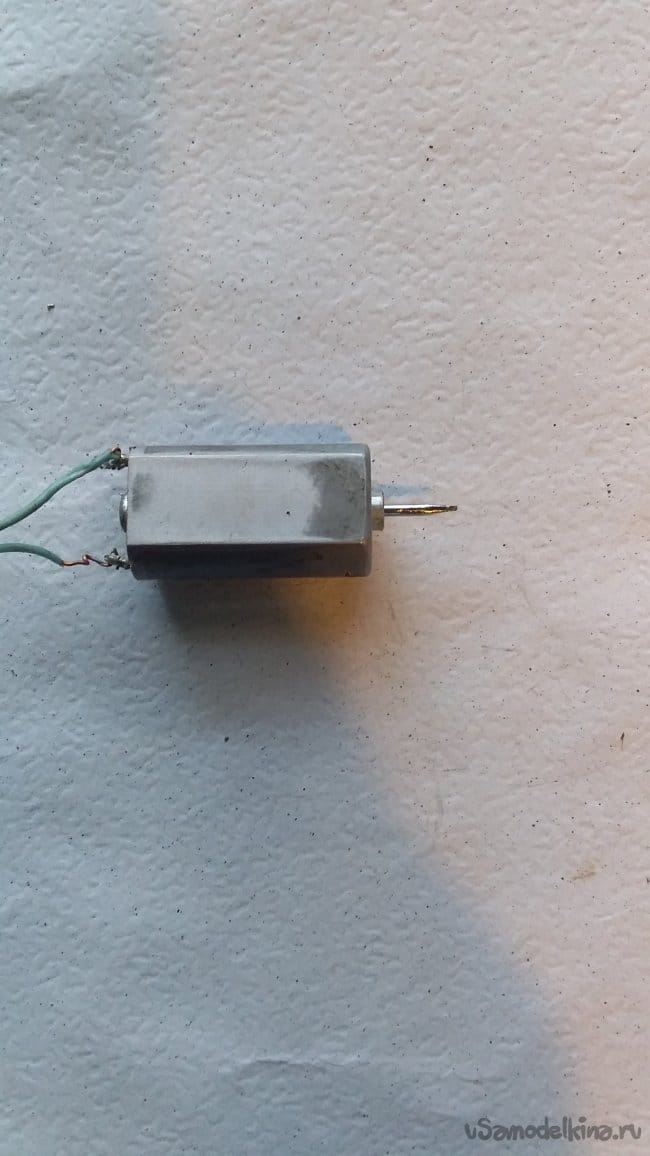

    Для сверления текстолита я использую электромоторчик взятый из старой, дисковой автомагнитолы. Питается от 12 вольтового блока питания на 2 Ампера. Вал на конце заточен под треугольную отвертку для лучшего сверления.

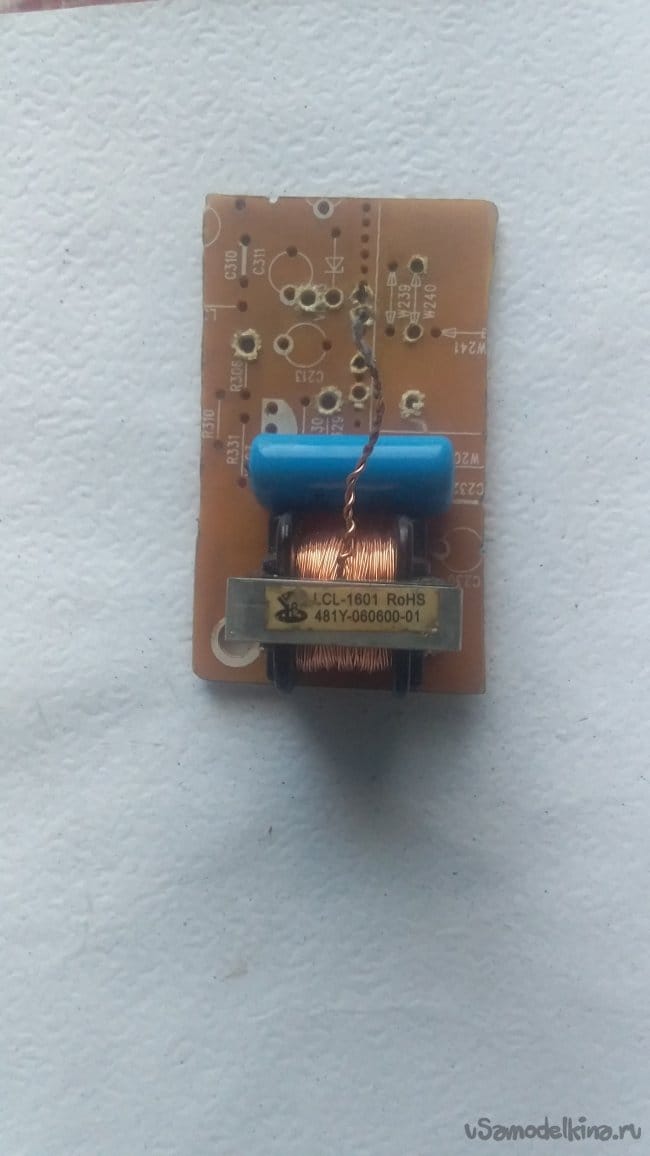

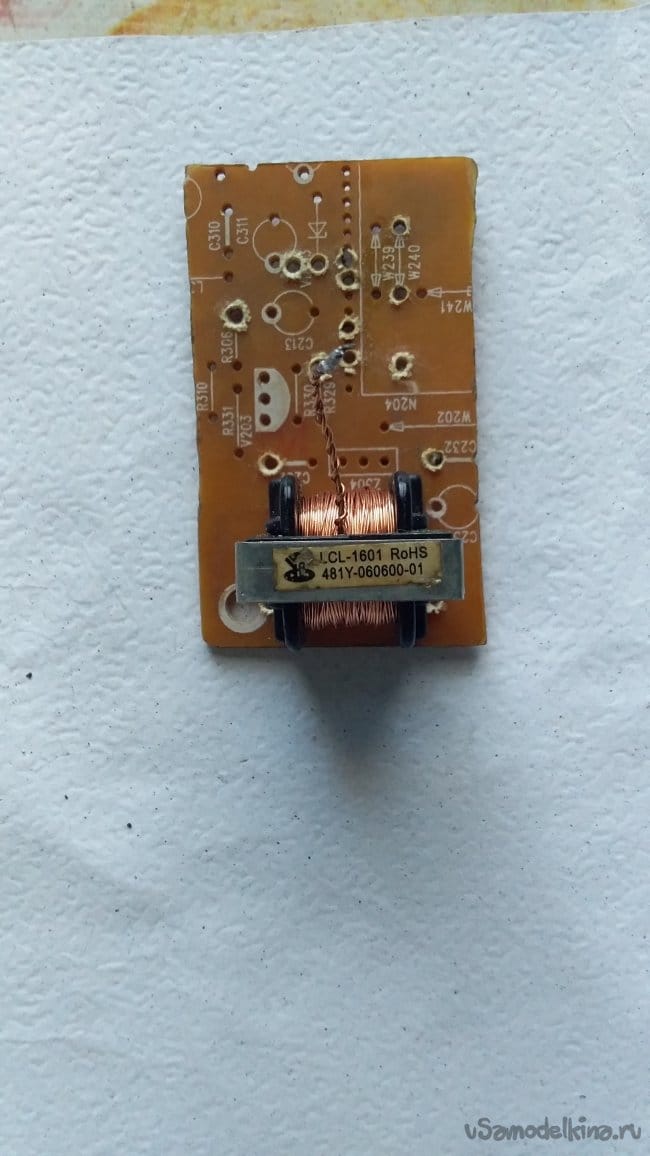

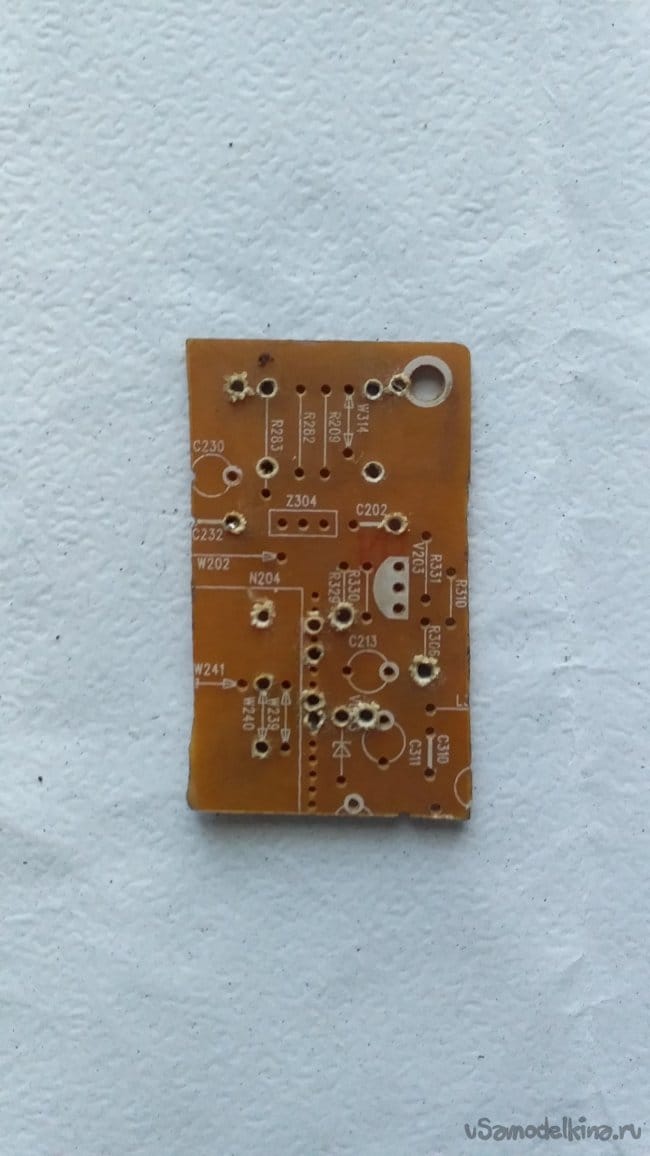

    И так, приступаем к сборке. Для начала сверлим 4 отверстия под ножки дросселя. Делать это будем с краю, чтоб потом припаять провода для выхода. А ножками первичной обмотки в сторону самой платы. Устанавливаем дроссель.


    Теперь радом с ножками дросселя делаем 2 отверстия под конденсатор на 2 uF. Устанавливаем конденсатор.


    Следующим шагом будет установка конденсатора на 0.1 uF. Обозначения могут быть разные, такие как: 100n, 100 nl, 104. Сверлим два отверстия, одно рядом с соединением конденсатора на 2 uF и конца первичной обмотки, второе в той стороне, где будет транзистор. Так же сверлим отверстие под средний вывод дросселя перед конденсатором. После этого сверлим еще два, для установки резистора.


    Устанавливаем резистор, одной стороной к среднему выводу, в конце работы это соединение будет "+" питания схемы, обратной стороной в сторону транзистора и припаиваем его ко второму выводу конденсатора на 0.1 uF. Это соединение будем припаивать к базе транзистора.


    Теперь делаем три отверстия для установки транзистора, так чтобы ножка базы была в стороне соединения резистора и конденсатора, под коллектор я просверлил чуть-чуть впереди для удобства. Ставим транзистор на его место.


    Устанавливаем транзистор на радиатор, так как при работе с нагрузкой он может перегреться и выйти из строя. Я установил небольшой радиатор.

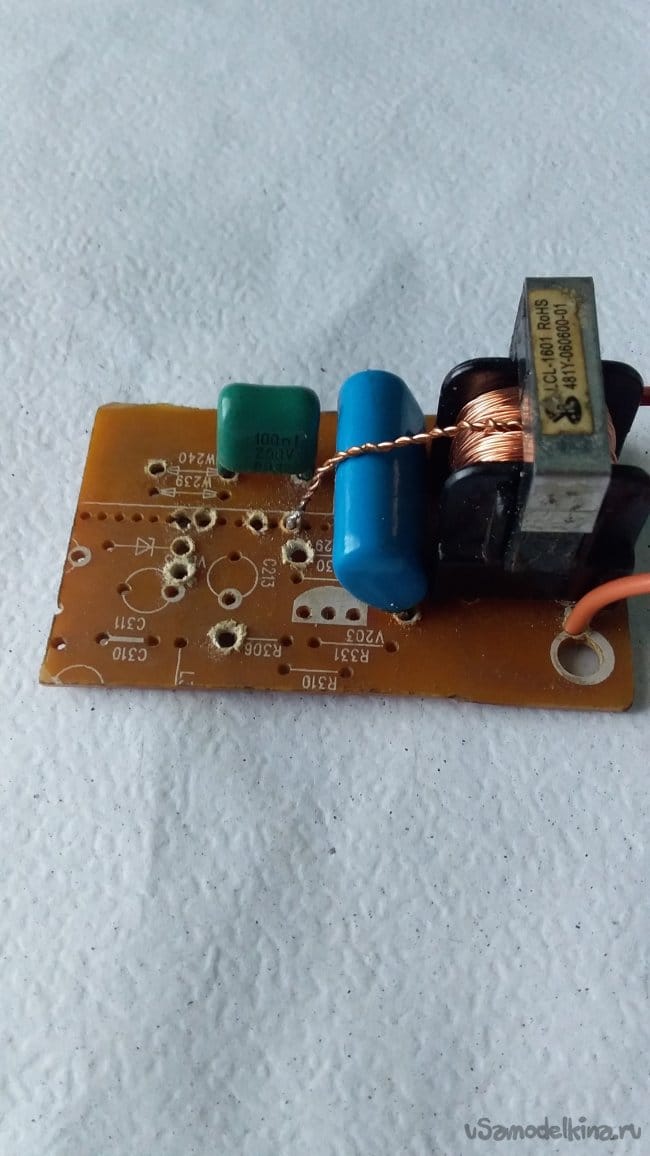

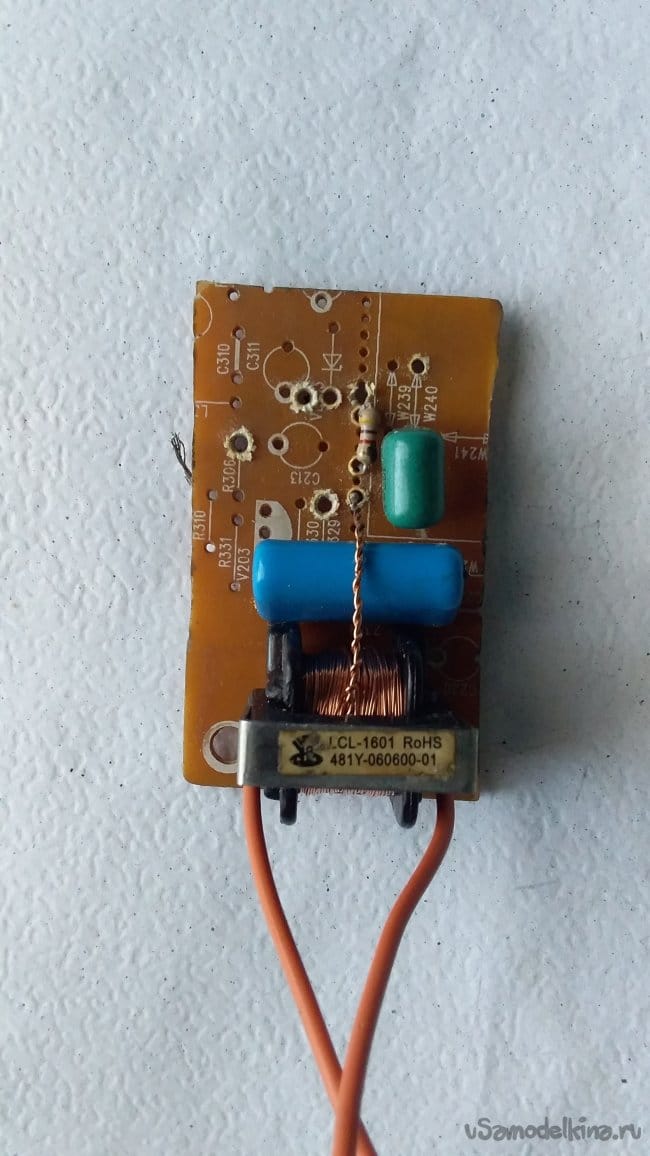

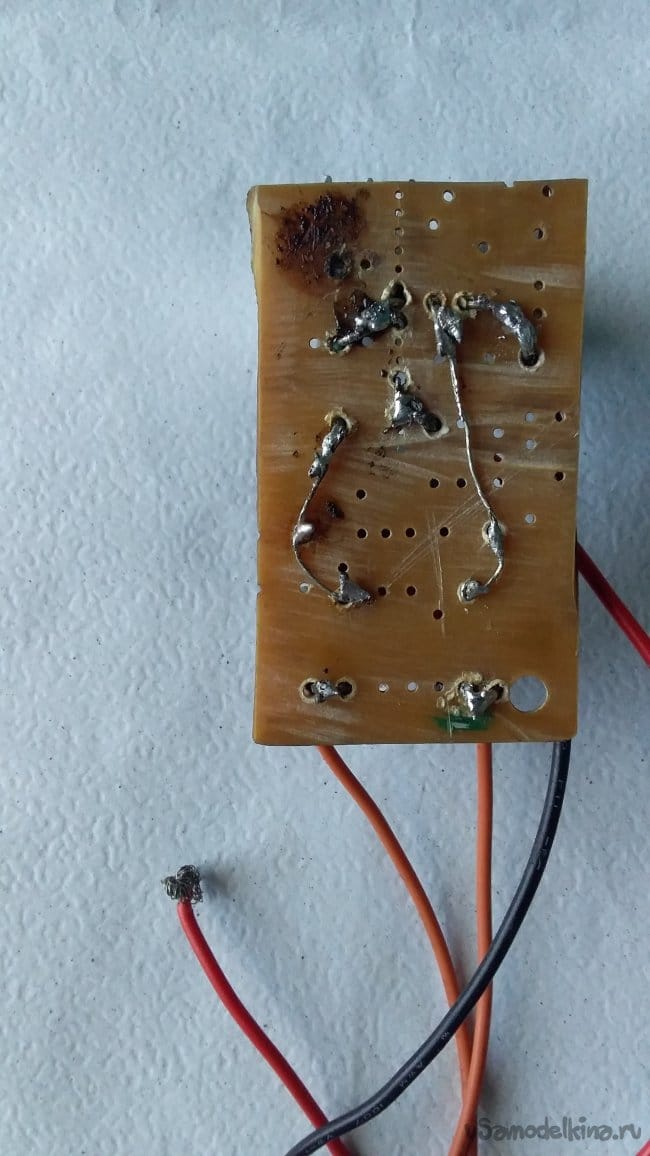

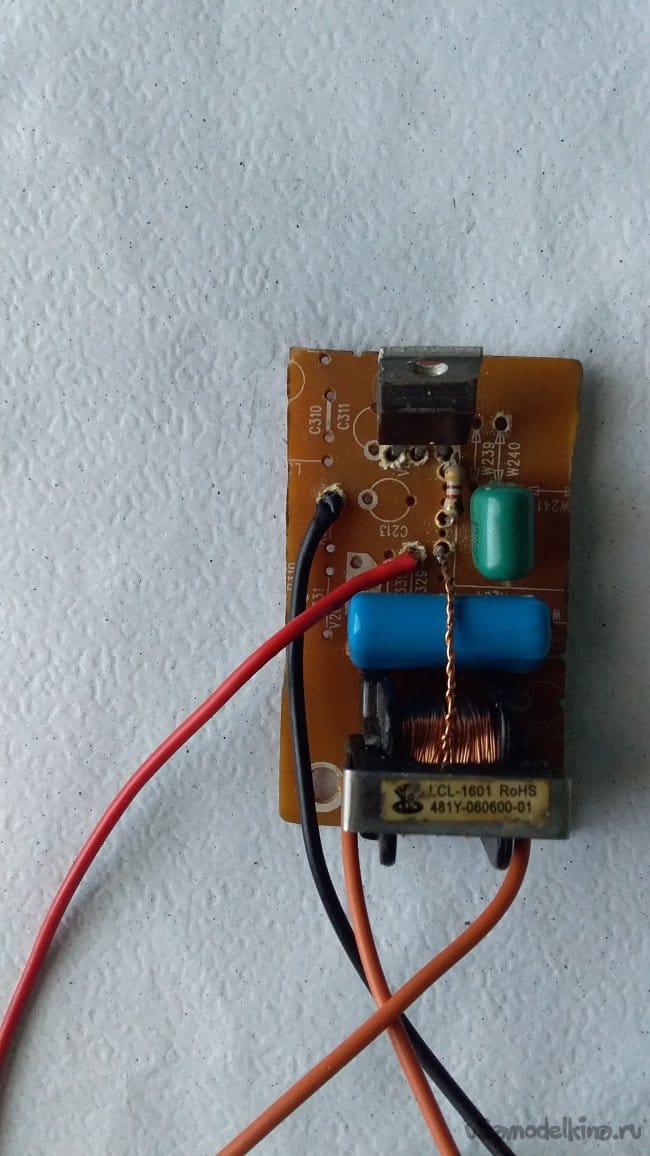

    Теперь переворачиваем схему и соединяем все выводы, для этого я использую луженый провод. Соединяем базу с резистором и вторым выводом конденсатора 0.1 uF. Первый вывод соединяем с концом первичной обмотки и с выводом конденсатора на 2 uF. Коллектор транзистора соединяем с началом первичной обмотки и со второй ножкой конденсатора на 2 uF. Средний отвод первичной обмотки припаиваем к резистору и "плюсовому" проводу. К эмиттеру припаиваем "минус" питания.

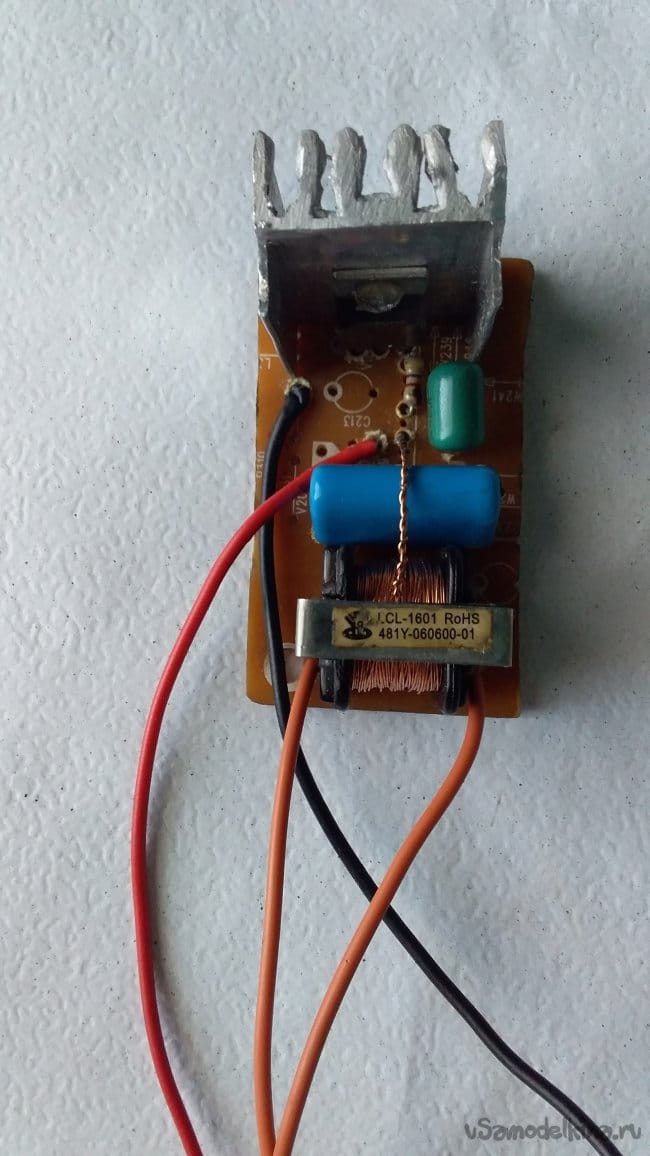

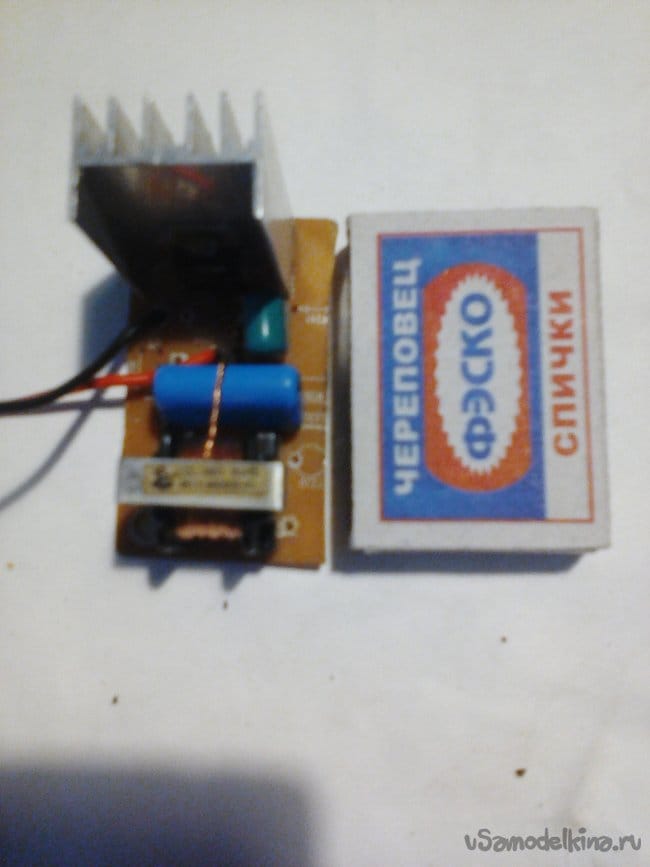

    Как можете видеть на фото, преобразователь получился компактный, малогабаритный.

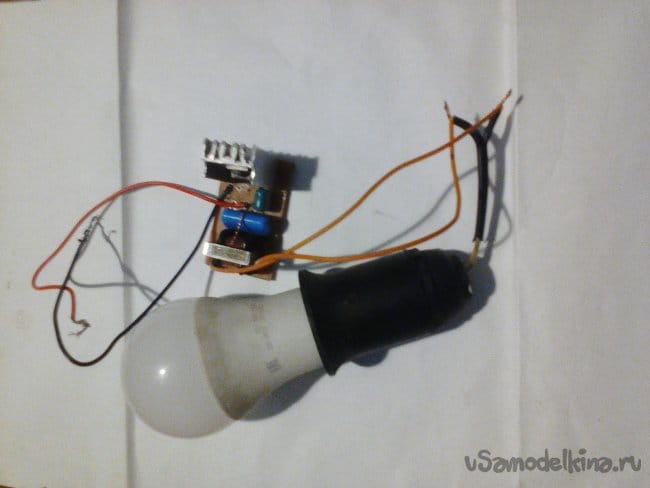

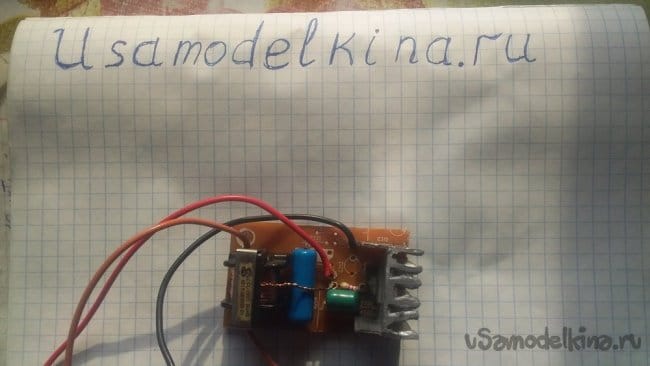

    Давайте его испытаем, буду запитывать его от блока питания на 12 В, 2 А. А так же возьму энергосберегающую лампу на 220 В, 16 Вт. Подключаем.

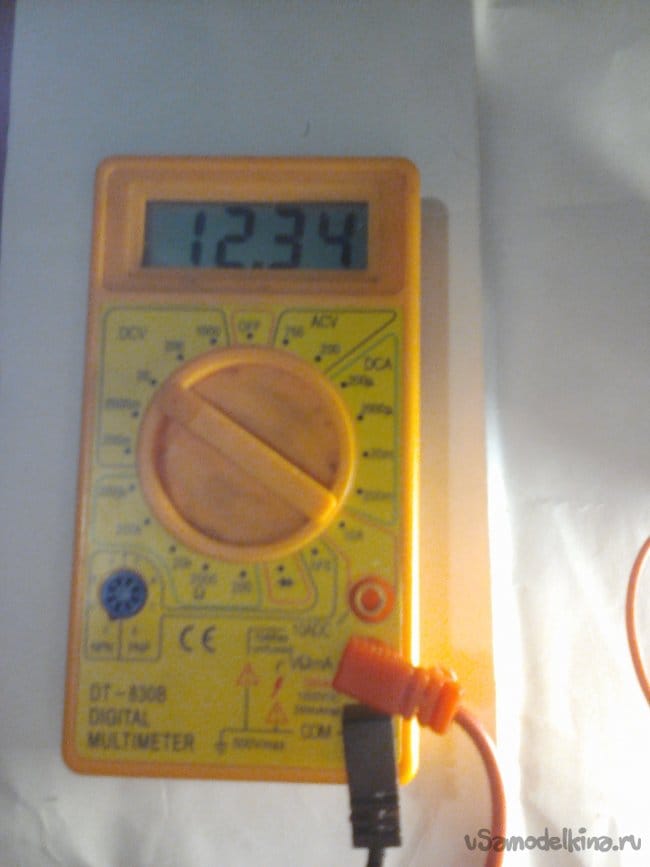

    Как видите на показаниях мультиметра питание 12 В.


    Всё прекрасно работает, транзистор справляется с такой нагрузкой.


    Всем спасибо и удачного повторения!!! И пусть всегда в вашем доме будет СВЕТло вместе с самоделкиным!!!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Инвертор

    Сигнализатор «пропадания» сети

    Измеряем высокое напряжение мультиметром

    9.6
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.4
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.33 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    32 комментария
    Х #86974

    Фантастика , у однотакта такая моща! А на практике?


    Евгений Ширшов #65075 Автор
    Человек,


    Если нет лампочки на 12 вольт и стоимость билета до района 150 рублей в одну сторону то, что будет дешевле? создать приблуду копеечную или потратить почти 400 рублей, что будет выгоднее?

    РадиоЭлектроник
    Человек #64841
    Евгений Ширшов,

    "Лампочка на 12 вольт примерно такой яркости сколько будет кушать ампер?"

    Ох, и дурак же ты, женя!

    Гость Александр #62714
    Если это устройство только для освещения, то проще взять лампочку на 12 Вольт
    Korolev #61639
    ino53,
    автор утверждает про КПД 80%, говорит, специально измерял
    Возможно в авторском экземпляре? Там очень многое зависит от режима работы трансформатора и потерь в нём. scratch

    ino53 #61620
    Цитата: Korolev
    ...в башке почему-то вертится цифра 50%, хотя там очень сильная зависимость от характеристик...

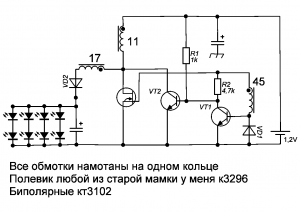

    Попалась вот такая гибридная схема, автор утверждает про КПД 80%, говорит, специально измерял...  :-)))
    Korolev #61145
    ino53,
    И насчет теоретического КПД однотранзисторного блокинг-генератора, хоть примерно...
    Не уверен, но в башке почему-то вертится цифра 50%, хотя там очень сильная зависимость от характеристик и режима насыщения ВЧ транса... dontknow


    Korolev #61142
    ino53,
    А вот тут - автогенераторы на полевиках - у меня пробел

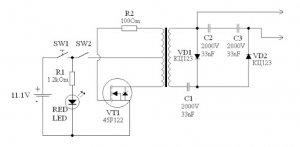

    Ну, тогда у меня вообще пробелище, но вот для примера:
    Хотя, если учесть, что форма импульсов на затворе далека от идеала, то единственным, да и то небольшим плюсиком будет малое сопротивление канала в открытом состоянии. scratch
    ino53 #61133
    Цитата: Korolev
    Да полевик туда надо!
    А вот тут - автогенераторы на полевиках - у меня пробел. dontknowИ насчет теоретического КПД однотранзисторного блокинг-генератора, хоть примерно... dontknow

    Korolev #61118
    ino53,
    КТ863 - вот что туда надо
    Да полевик туда надо! smile

    ino53 #61116
    Цитата: sergeyp
    Что подвернулось...

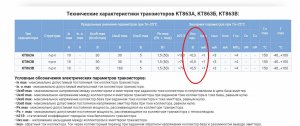

    Нет разницы с моим вариантом даташита - и там и там неполные данные... В кадрах они не в паре с 837 стояли? Вообще, конечно, это не импульсный транзистор, КТ863 - вот что туда надо yes
    sergeyp #61112
    Цитата: ino53
    А напряжения насыщения вообще нет?

       Что подвернулось... Их ставили в кадровую, и радиаторы у них были... )))
    Но там - не самовозбуд, а только выходной каскад... )))
    ino53 #61110
    Цитата: sergeyp
    Не, у него вот:)))
    А напряжения насыщения вообще нет? Сверхпроводник, что ли? scratch

    sergeyp #61106
    Цитата: ino53
    ну и ну!

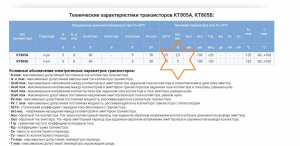

       Не, у него вот:)))
    ino53 #61103
    Цитата: sergeyp
    много зависит от качества трансформатора, ключа ну и от
    Глянул про 805 - ну и ну! Тут и 50% за счастье... xaxa
    sergeyp #61102
    Цитата: ino53
    И насчет КПД

       В такой простой схеме много зависит от качества трансформатора, ключа ну и от вида нагрузки: обратно или прямоходовой, хотя тут всё вместе, получается? )))
       -первичная обмотка имеет по 10 витков, провода 0.3 мм с отводом от середины.-  )))
    ino53 #61098
    Схема нормальная, но хорошо бы ее и нарисовать нормально.
    Интересно, какая рабочая частота, диоды или мостик в лампочке на 50 Гц рассчитаны. По поводу экономичности - однозначно, логичней было бы использовать 12-вольтовые источники света, но почему бы и не так, вот мне понравилось, как-то Валерий высказал вполне справедливую мысль об унификации источников света, все под Е27, что бы даже блондинка могла заменить в случае чего (а вот интересно про блондинку, жена его на фото вроде не блондинка pardon ). И насчет КПД однотранзисторного блокинг-генератора - наверное, плохо искал, не нашел... dontknow
    sergeyp #61085
    Цитата: Евгений Ширшов
    я проверяю то не на выходе, а на входе где 12 вольт

       А на входе 12 Вольт ток потребления разве постоянный, или он-таки импульсный, в соответствии с колебаниями генератора? Попробуйте погуглить -измерения в импульсных схемах- слишком долго объяснять придётся... )))
    Евгений Ширшов #61084 Автор

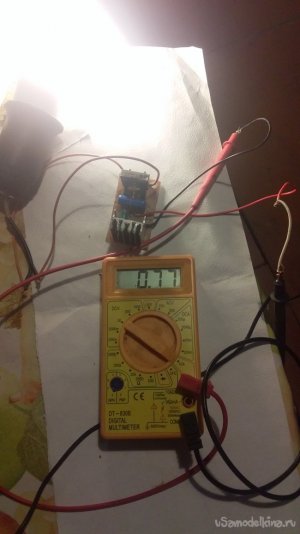

    вот замеры, это на входе питания
    РадиоЭлектроник
    Евгений Ширшов #61083 Автор
    https://usamodelkina.ru/uploads/posts/2021-04/medium/1619118461_20210329_230142
    РадиоЭлектроник
    Евгений Ширшов #61082 Автор
    sergeyp,
    я проверяю то не на выходе, а на входе где 12 вольт
    РадиоЭлектроник
    sergeyp #61081
    Цитата: Евгений Ширшов
    Я проверял мультиметром, и он показывал 0,78 ампера

       Импульсные токи и напряжения нельзя измерить с помощью мультиметра... )))
       В таком преобразователе те ещё иглы вместо синусоиды, на которую рассчитаны мультиметры: поэтому Вы видите неверные показания... )))
    Валерий #61074
    У меня, например, есть "заводской" преобразователь, и, когда выезжаем в лес на недельку, я его с собой беру... Точнее, не выкладываю!))) (он в минивэне, обычно, "живёт"). Но использовать для освещения??? Нет! Неэкономично!
    Для освещения я когда-то давно купил на Али несколько длинных двенадцативольтовых диодных "полосок" (COB). Каждая по 10 Ватт. Светят очень ярко.
    Не, автор. Правильно Вам советуют. Не надо ничего преобразовывать, если есть готовые решения под нужное напряжение! КПД 100 % пока ещё ни у одного преобразователя нет....
    Образно говоря, вы, узнав цену товара в рублях, уговариваете продавца продать за доллары, а потом идёте в обменник их покупать, потому что у Вас только рубли...)))))

    Але нови ностра алис!
    Евгений Ширшов #61072 Автор
    Korolev,
    Вы имеете ввиду на "холостых"?
    РадиоЭлектроник
    Korolev #61071
    Евгений Ширшов,
    Лампочка на 12 вольт такой яркости будет кушать будет кушать 50-60 ватт, это где-то 4,5-5 ампер
    С чего бы это? Я не знаю, что Вы подразумеваете под понятием "равной яркости", я предпочитаю говорить о равной мощности светодиодов в лампочках.
    А преобразователь потребляет 0,78 Ампера с подключенной лампочкой на 16 ватт.
    16 Вт / 12 В = 1,33(3) А!
    Выгода есть? Я думаю да.
    Я думаю: нет! Ещё раз спрошу:
    А сколько энергии расходуется на нагрев Вашего преобразователя?
    Энергии, которая могла бы "светить", не будь её потери на преобразование напряжения и нагрев элементов схемы!smile



    Евгений Ширшов #61070 Автор
     КПД этого преобразователя не больше 50% с учётом всех потерь, следовательно не менее 2,5 Ампер при 12 Вольт питания
    Я проверял мультиметром, и он показывал 0,78 ампера
    РадиоЭлектроник
    Евгений Ширшов #61069 Автор
    Korolev, у меня вообще появилась идея их создания с того, что мы с отцом ездили на озеро, просто я живу в деревне и ближайший район 50 км от нас, а на озере, в избушке, была только лампа накаливания на 60 ватт и похожа на 220 вольт. Такая же лампа ильича, просто зимой темнеет в 5-6 часов вечера, и иногда, когда долго не выключаешь свет, затопишь печь, пока разденешься,развешаешь одежду сушиться, приготовишь поесть и потом проблемно завести машину. Вот поэтому ищу выгодные самоделки и делюсь с остальными. Вот как то так.  goodgood
    РадиоЭлектроник
    sergeyp #61067
    Цитата: Евгений Ширшов
    А преобразователь потребляет 0,78 Ампера с подключенной лампочкой на 16 ватт.

       Неверный расчёт, или мощность на выходе не 16 Ватт. КПД этого преобразователя не больше 50% с учётом всех потерь, следовательно не менее 2,5 Ампер при 12 Вольт питания: Чудес не бывает... А лампы светодиодные есть и на 12 Вольт постоянного тока, и потерь не будет... )))
    Евгений Ширшов #61065 Автор
     запитывать будем? А если есть источник (АКБ) 12 В, то что мешает использовать и лампочки на 12 В
    Лампочка на 12 вольт такой яркости будет кушать будет кушать 50-60 ватт, это где-то 4,5-5 ампер. Если использовать гелевый аккумулятор 14 ампер, который легко поместится в рюкзак, то с такой лампочкой он сдохнет через 2-2,5 часа. А преобразователь потребляет 0,78 Ампера с подключенной лампочкой на 16 ватт. Выгода есть? Я думаю да.  dontknow
    РадиоЭлектроник
    Korolev #61064
    Евгений Ширшов,
    Лампочка на 12 вольт примерно такой яркости сколько будет кушать ампер?
    Точно не скажу, но думаю, что не намного больше, если мы будем отталкиваться от мощности светодиодов.

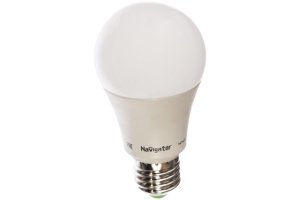

    Светодиодная лампа Navigator 61 477 NLL-A60-12-12/24-4K-E27 20643 481057 ...
