Рис1.1
Доброго времени суток, сегодня сделаем понижающий DC/DC преобразователь на NE555 с обратной связью(Рис1.1).
Данная схемотехника представляет собой импульсный Buck преобразователь. За основу взял повышающий Boot преобразователь
по схеме на Рис.1.2.

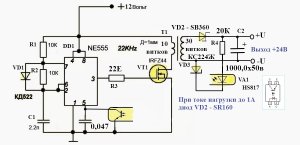

Рис1.2

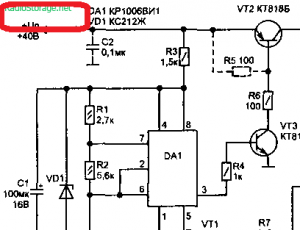

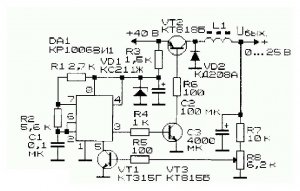

Но убрал из схемы стабилитрон VD2, конденсатор C6 и резистор R3 убрал и заменил на делитель напряжение эту цепь схемы ОС. Транзисторы VT1 и VT2 заменил на IRFZ44N, BD139 следовательно. Сопротивление резистора R4 заменил на 560Ом.Дальше изменил расположение силовой части схемы: Ключ-диод-индуктивность и конденсатор по схемы Рис1.3.
Рис1.3
С этой схемы я взял токограничиющие резисторы R4 на 1кОм и R7 на 100Ом.А так же взял переменный резистор R8 на 10кОм.
Принцип роботы
При включение таймера 555 формируется меандр и поступает на затвор полевика VT1(Рис.1.2).После чего из-за эффекта ЭДС в индуктивности ток идет через диод и начинает заряжать конденсатор до нужного напряжение после достижение данного показателя открывается транзистор VT2(Рис.1.2) через делитель напряжение и данный транзистор подтягивает 5 ногу к земле после чего формирование сигнала прекращается до падение напряжение на конденсаторе.
Параметры
-Максимальное напряжение питание: 16В
-Минимальное напряжение питание: 4.5В
-Максимальное выходное напряжение: 15.2В
-Минимальное выходное напряжение: 1.1В
-Максимальный выходной ток: 1.5А
-Напряжение пульсаций(15В в 5В): 15мВ при 500мА, и 47мВ при 1А.

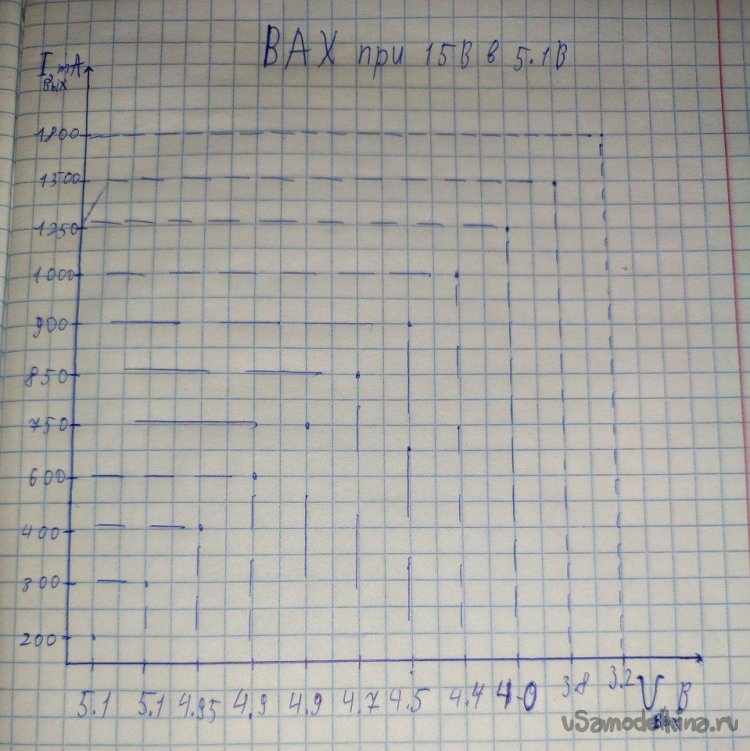

-График ВАХ(Рис2.1) выхода при 15 в 5.1В.
Рис2.1

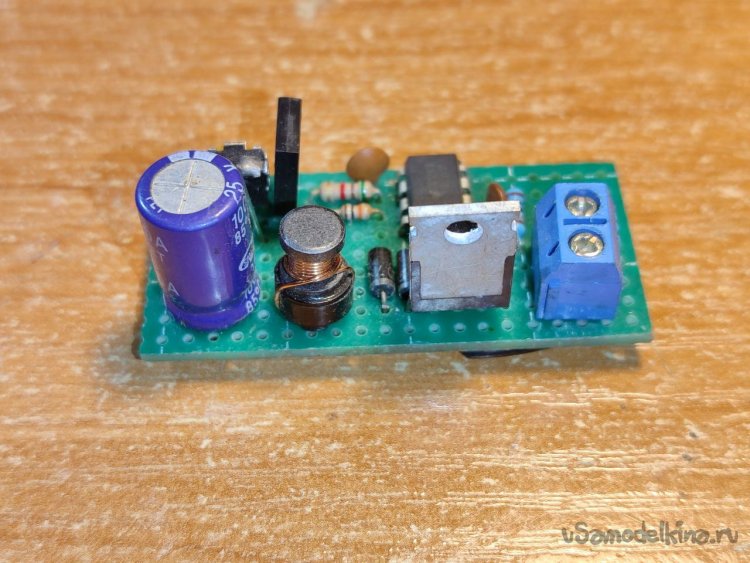

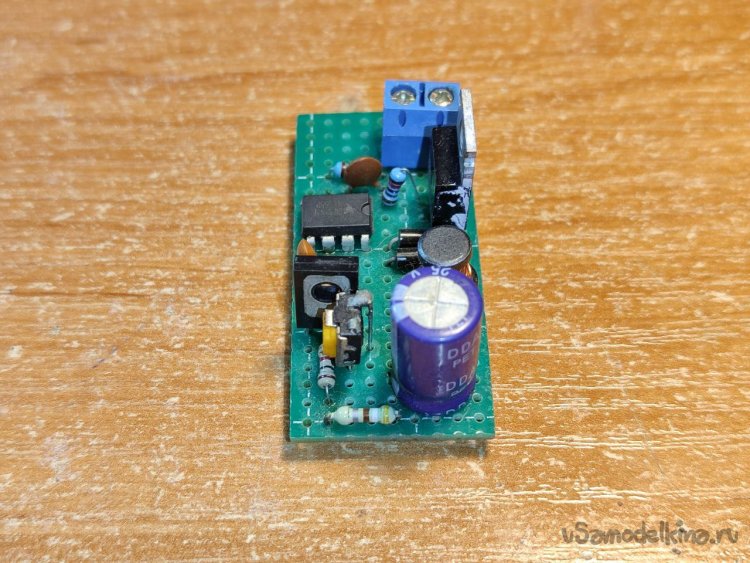

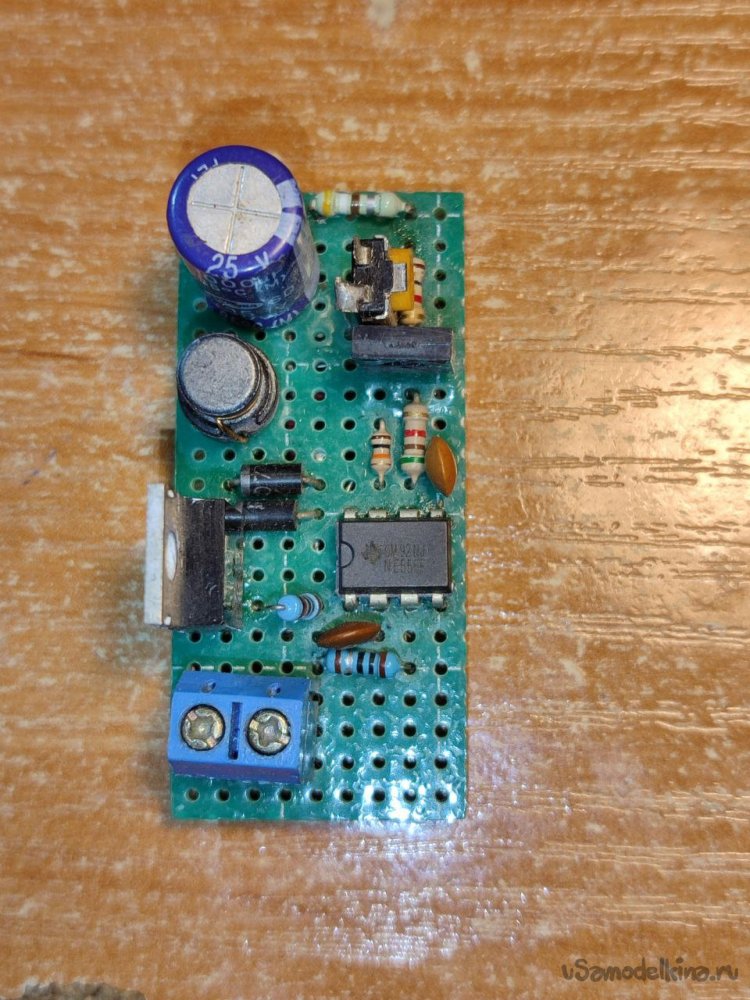

ФОТОГАЛЕРЕЯ
Спасибо всем за внимание! Было лень рисовать схему...Пардон.
