    Елочная гирлянда на светодиодах

    Елочная гирлянда на светодиодах выполнена на элементах микросхемы К561ЛА7 и создает световой эффект перемещения или мерцания.

    В канун Нового года предлагается изготовить несложную, бюджетную гирлянду на светодиодах, для небольшой новогодней елочки.

    Динамический характер работы гирлянды не требует дорогих и программируемых гаджетов. Устройство неприхотливо, экономично и надежно в работе, моментально монтируется на елку, а по окончании новогодних праздников, его без сожаления можно убрать на дальнюю полку до следующего случая. Кроме того, гирлянды устройства можно использовать в виде различных подсветок, небольших табло и игрушек при соответствующем их расположении в виде пропеллера, треугольника, звезды, колеса, указателя, «бегущих огней» и т.д. Так устройство можно использовать для украшения праздников, вечеринок, а при соответствующем конструктивном исполнении оно может стать оригинальным подарком ребенку в день рождения или новогоднюю ночь.

    Описание устройства

    Предлагаемое устройство «Елочная гирлянда» выполнено на основе кольцевого генератора на элементах одной микросхемы К561ЛА7 и трех транзисторах. В зависимости от расположения гирлянд, устройство создает оригинальный световой эффект перемещения, вращения или мерцания цепочек огоньков. Скорость переключения гирлянд возможно регулировать. Схема устройства показана на фото 2.

    Фото 2 Схема елочной гирлянды на светодиодах. Основа устройства - кольцевой генератор на трех элементах микросхемы DD1. Четвертый элемент - DD1.4 - не используется и его входы (выводы 12, 13) соединены с положительным проводом питания. На транзисторах VT1 - VT3 выполнены электронные ключи, каждый из которых включает и выключает одну гирлянду светодиодов (соответственно HL1-HL3, HL4-HL6 и HL7- HL9). Ток через них ограничивают резисторы R4 - R6. При работе генератора на его выходах последовательно формируются импульсы положительной полярности.
    • В момент появления импульса на выходе элемента DD1.1 открывается транзистор VT1, сопротивление его участка эмиттер - коллектор резко уменьшается и светодиоды HL1 - HL3 вспыхивают.
    • Затем импульс появляется на выходе элемента DD1.3. Открывается транзистор VT3 и зажигаются светодиоды HL7 - HL9.
    Далее импульс возникает на выходе DD1.2, открывается транзистор VT2 и включаются светодиоды HL4 - HL6.
    • После чего вновь появляется импульс на выходе DD1.1 и циклы повторяются до выключения устройства.
    Генератор гирлянды на микросхеме DD1, транзисторные ключи на VT1 - VT3 и ограничительные сопротивления гирлянд смонтированы на универсальной печатной плате.

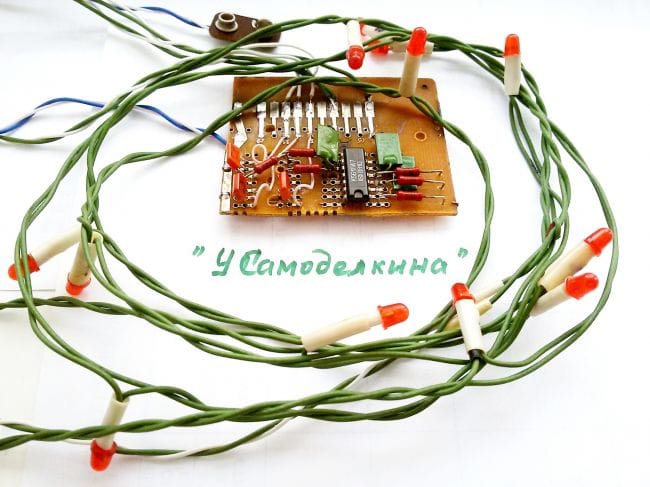

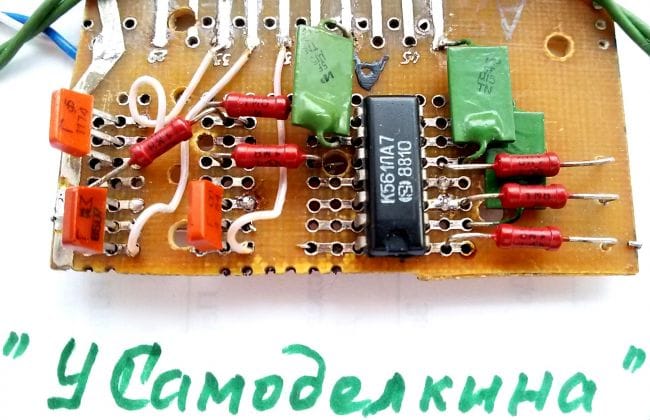

    Фото 3 Плата гирлянды на светодиодах. К точкам А, Б, В платы и общему проводу подключены три гирлянды по 3 - 4 светодиода. После включения питания и перехода устройства в установившийся режим, гирлянды поочередно вспыхивают, в результате чего создается эффект движения огоньков.
    Фото 4 Сборка гирлянды на светодиодах.

    Изготовление устройства

    Все резисторы устройства - МЛТ-0.125 или другие малогабаритные, транзисторы - любые из серии КТ315. Светодиоды должны быть одного типа и одного цвета свечения, например, красного или зеленого. Вместо микросхемы К561ЛА7, при необходимости, можно использовать микросхему К561ЛЕ5. При применении на елке навершия, можно установить в него постоянно горящую четвертую гирлянду, аналогично подключив ее к точке «Г». При использовании в гирлянде 4-х светодиодов, ограничительные сопротивления R4 – R6, можно исключить.

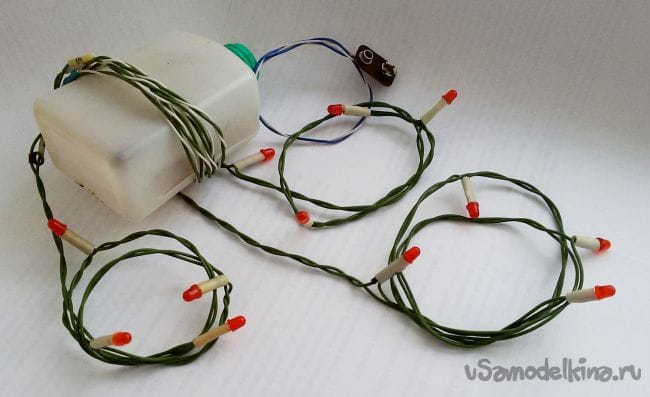

    Фото 5 Общий вид гирлянды на светодиодах.

    Для питания устройства можно использовать батарею типоразмера 6F22 ("Крона") напряжением 9в, которую соединяют с платой через ответный разъем XI от использованной Кроны, исключающий ее подключение в неправильной полярности. Питать устройство можно и от любого адаптера или сетевого блока питания с выходным напряжением 9 - 12в, способного отдавать в нагрузку ток не менее 100 мА. По соображениям электробезопасности, в его составе обязательно должен быть разделительный трансформатор (т. е. отсутствовать гальваническая связь с сетью 220 В). Наличие стабилизатора выходного напряжения необязательно. Для удобства эксплуатации устройства, электронную плату (совместно с батареей) желательно поместить в небольшой пластмассовый корпус. При использовании батареи, на одной из его стенок корпуса установить выключатель питания. При исправных деталях и отсутствии ошибок в монтаже, гирлянды начинает работать сразу после включения питания и налаживания не требует.

    Фото 6 Работа гирлянды на светодиодах.
