Аккумуляторная светодиодная лампа своими руками

Приветствую любителей самоделок !
Решил поделиться с вами своей небольшой самоделкой, которая довольно проста в изготовлении, и при желании ее может повторить каждый.

Как? что? И зачем ? - сейчас постараюсь подробно рассказать и показать !

И так, начнем:
Все началось с того, что мне в руки попала сломанная светодиодная лампа, которую я изначально попытался восстановить, но увы, ничего не вышло. Выбрасывать, как всегда, стало жалко, со словами: - "пригодится", отложил в сторонку. По прошествии времени случайно наткнулся на нее, и было решено сделать что-то полезное , а именно - Аккумуляторную светодиодную лампу.

Мне понадобилось :

- Сломанная светодиодная лампа;
- 5 светодиодов по 1 w;
- 1 АКБ 3,7 V ( от телефона );
- 1 модуль заряда li-ion аккумуляторов:
- 1 выключатель;
- 1 резистор 50 ом;

Инструмент :
- канцелярский нож;
- клеевой пистолет;
- паяльник;

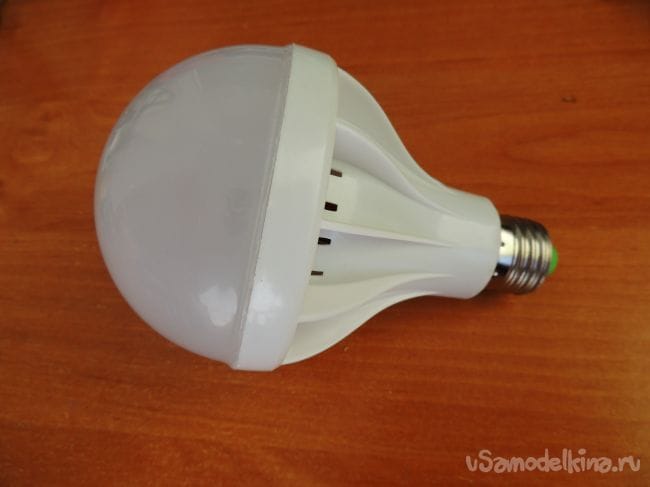

Была взята вот такая самая обычная светодиодная лампа.

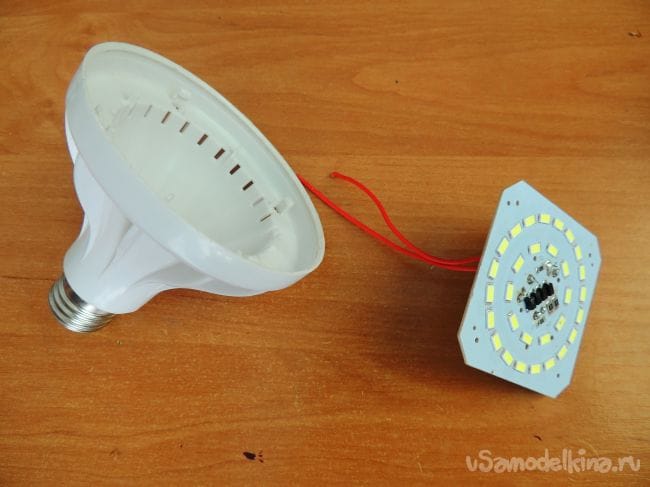

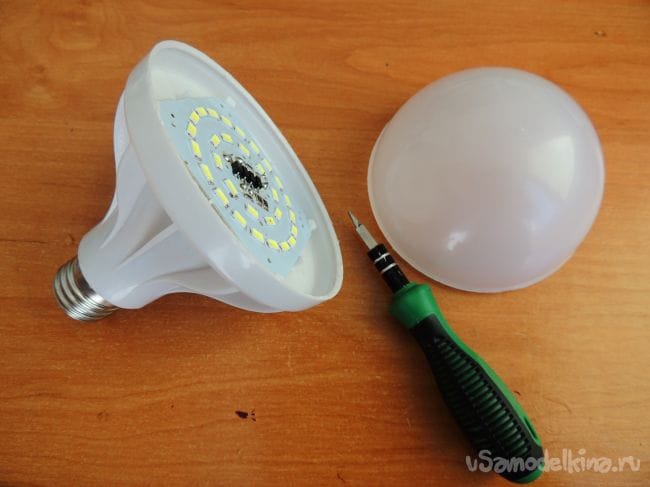

[/center]Далее произведена разборка, при помощи плоской отвертки
Вынута основная плата со светодиодной начинкой, обрезаны провода

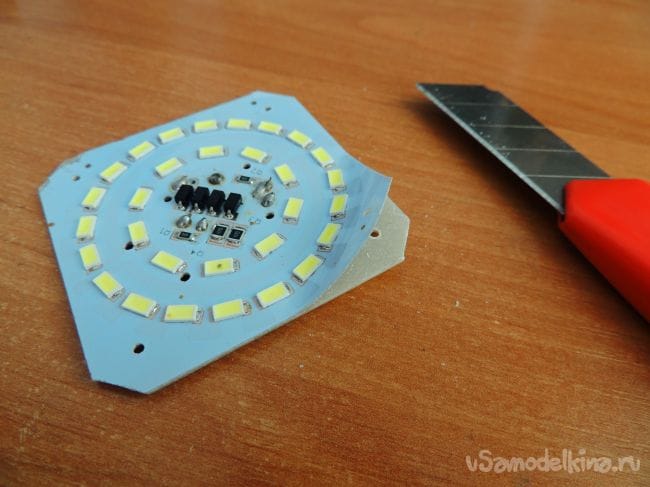

Было решено убрать сгоревшие светодиоды, срезав один из слоев канцелярским ножом.
По окончанию осталась чистая площадка

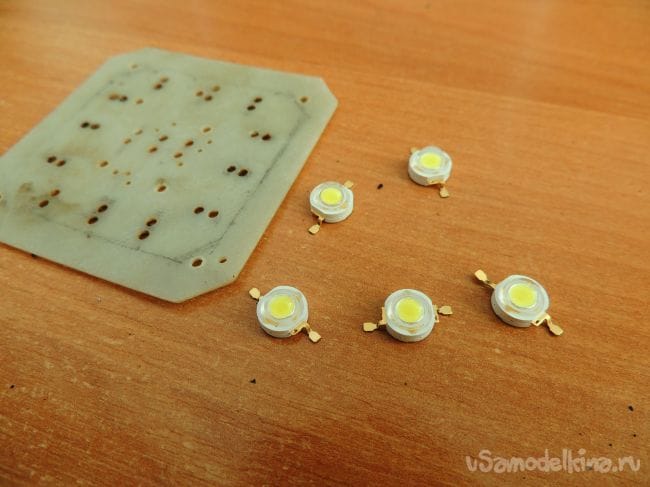

Далее были сделаны отверстия, куда будут крепиться светодиоды, а именно 5 шт. с мощностью 1 w каждый

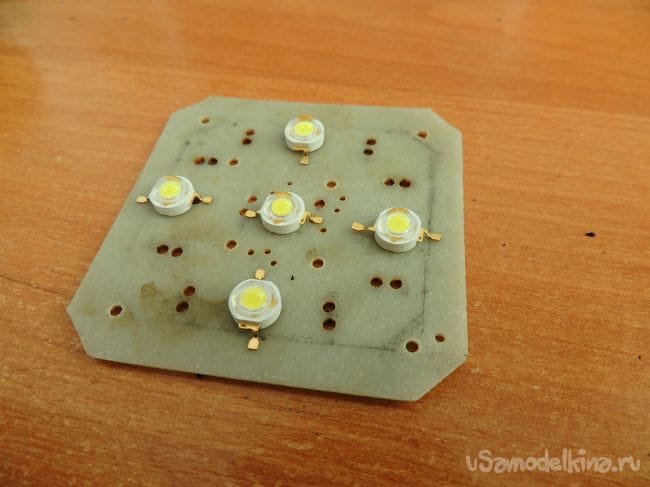

Контакты продеты в отверстия и зафиксированы термоклеем .

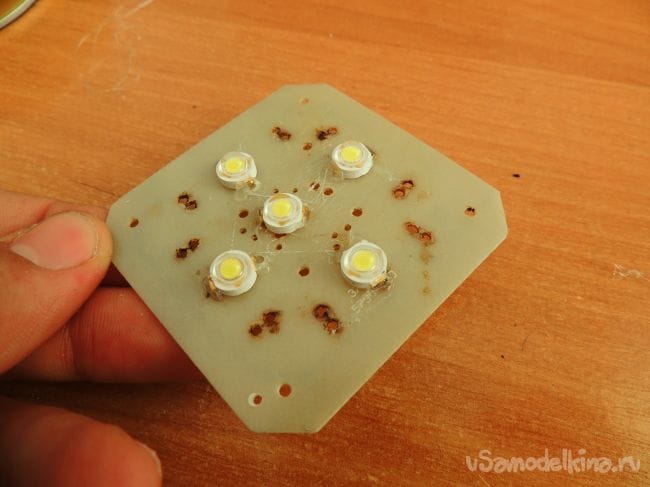

Далее все светодиоды спаяны параллельно между собой

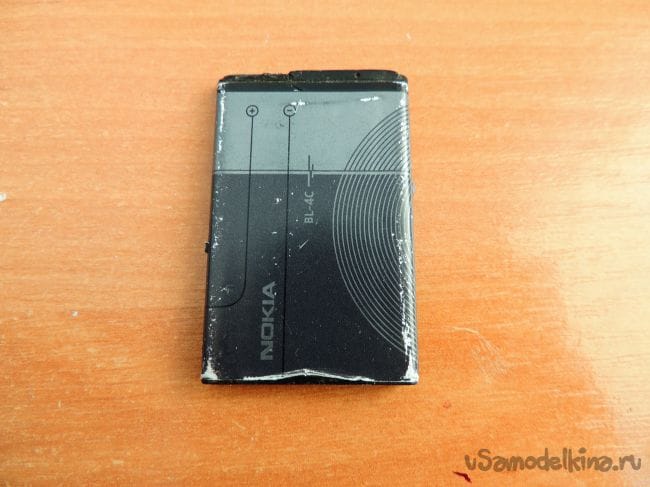

Взята вот такая аккумуляторная батарея 3,7 v

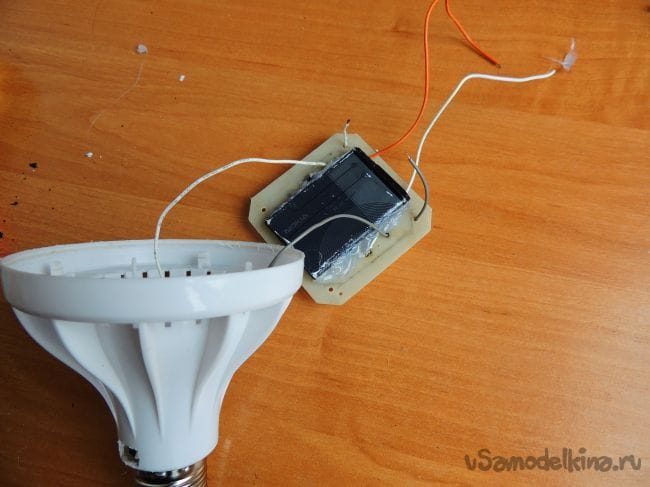

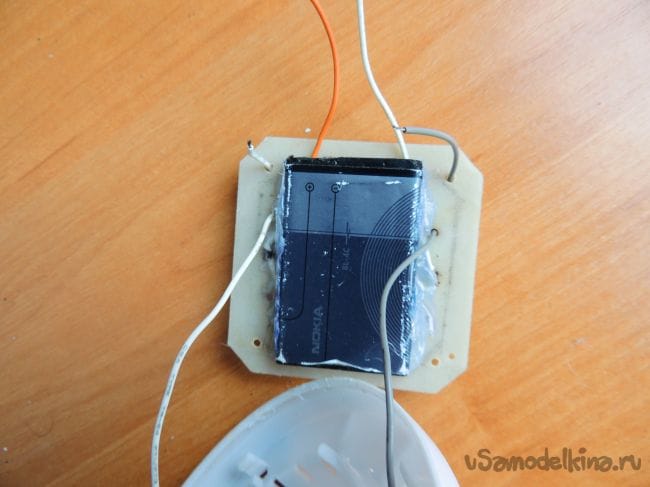

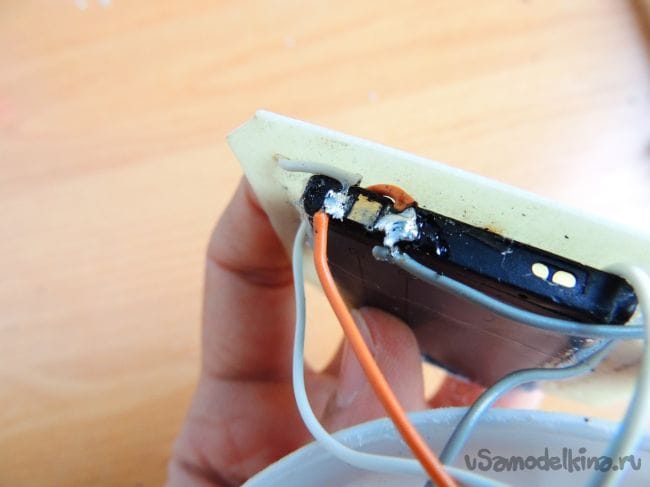

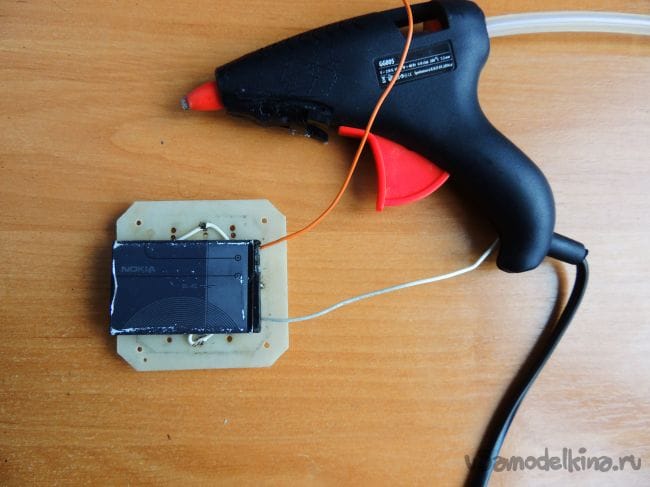

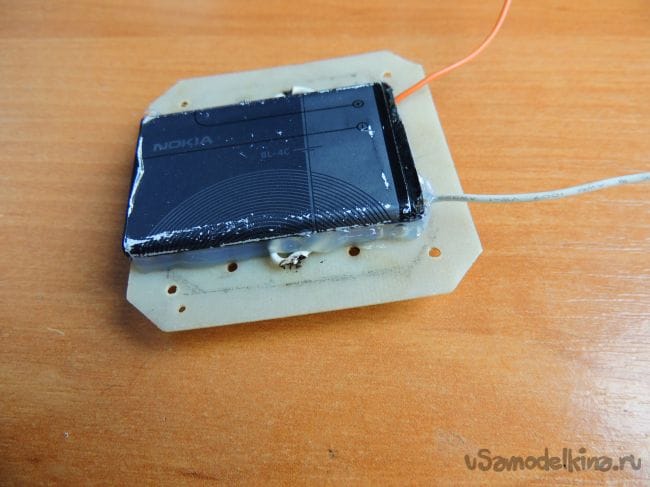

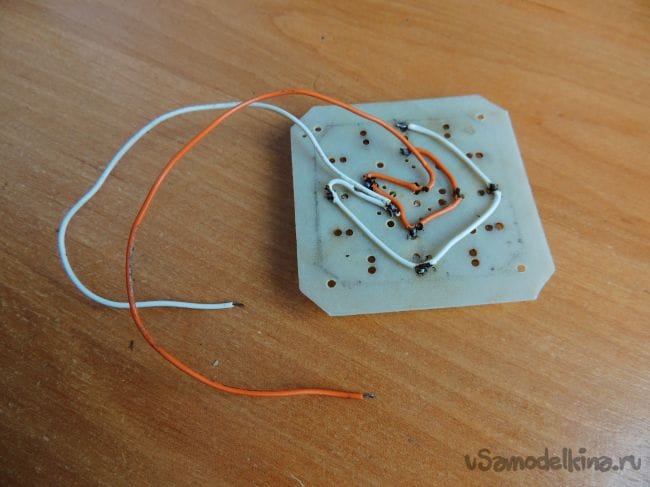

Которую мы фиксируем в нижней части пластины термоклеем, таким образом выводя два контакта наружу
Теперь нужно немного поработать с корпусом лампы, а именно установить выключатель, который будет находиться в нижней части.

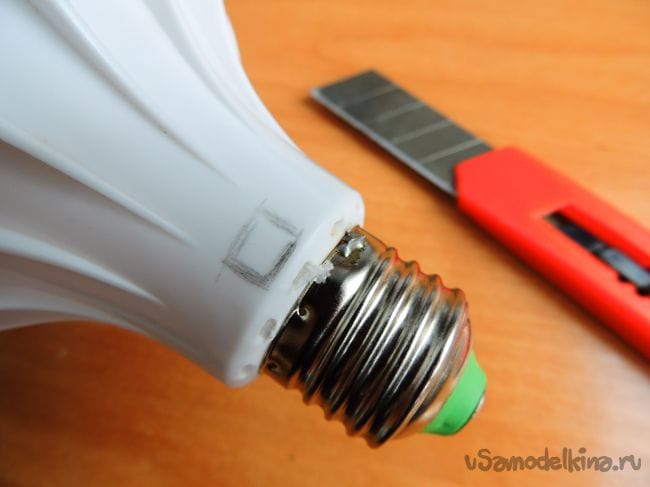

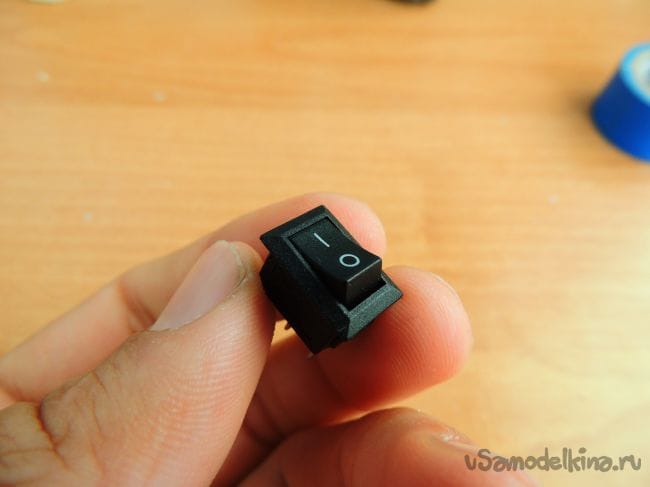

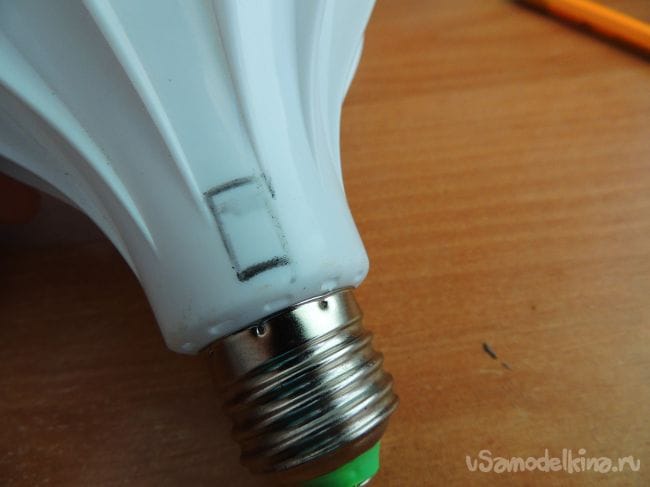

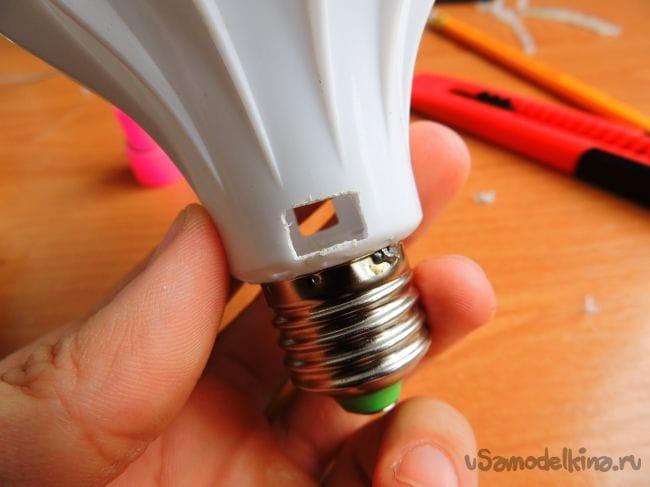

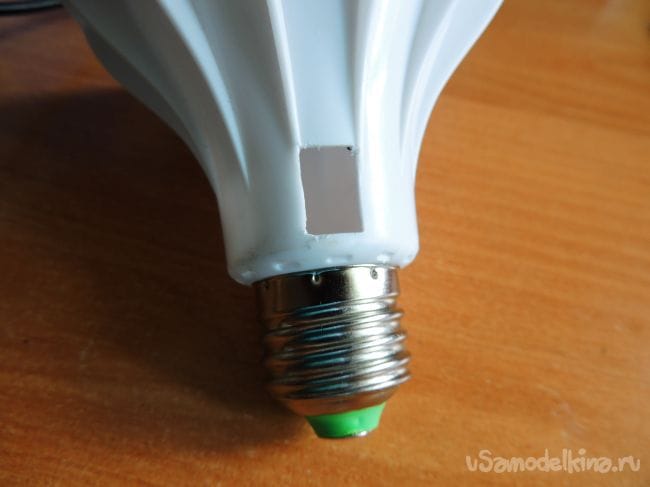

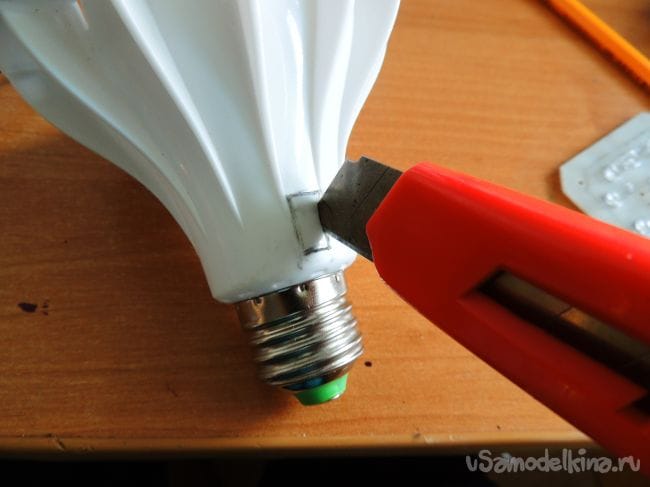

Для этого берем выключатель, делаем замеры, рисуем контур, и вырезаем канцелярским ножом отверстие

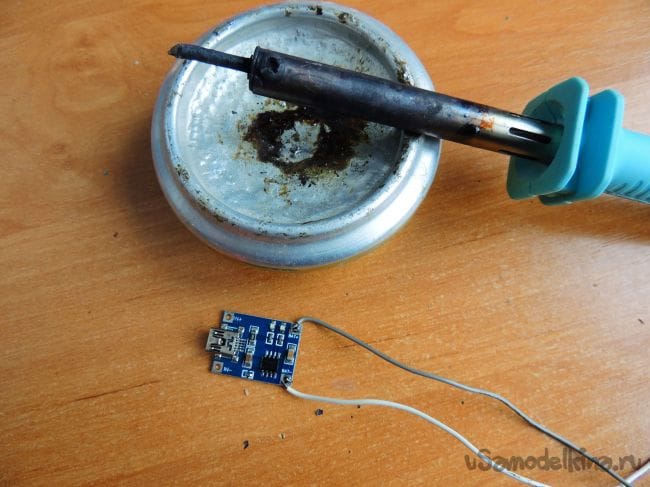

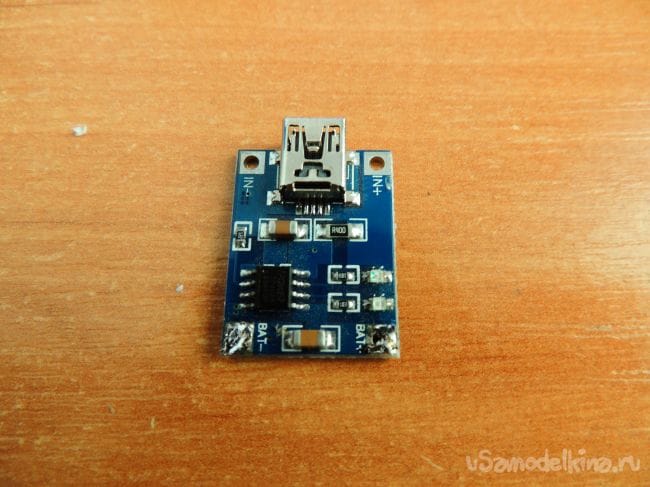

Далее берем модуль заряда li-ion аккумуляторов , припаиваем к нему 2 провода +- , и также устанавливаем его в нижнюю часть. Делаем вырез под зарядку, фиксируем термоклеем

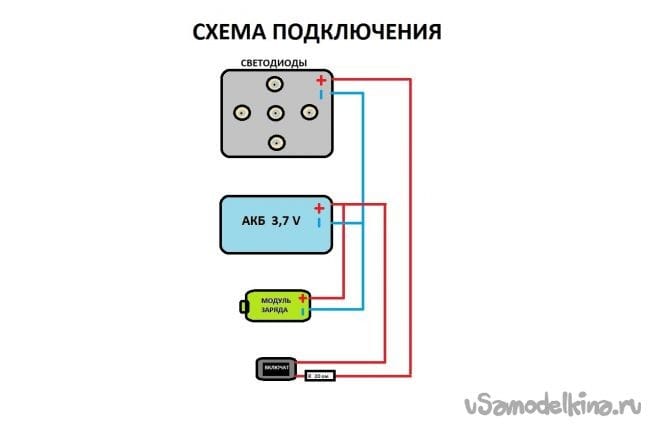

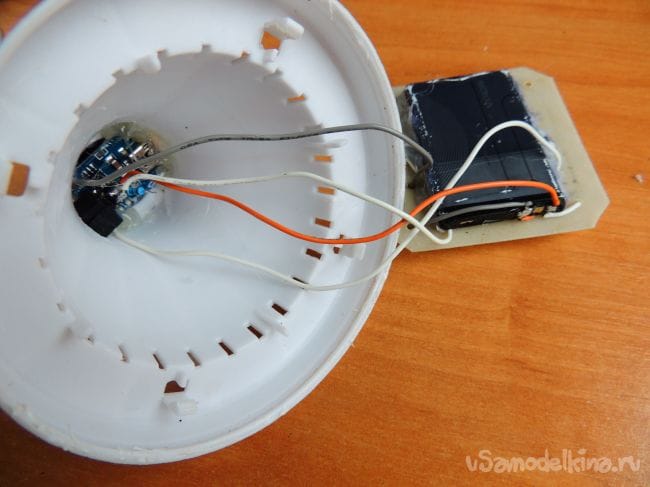

Теперь осталось только спаять все воедино. Не буду дословно описывать, что куда, и как. Для этого я набросал вот такую схемку, на ней все подробно и понятно описано, + прилагаю пару фото

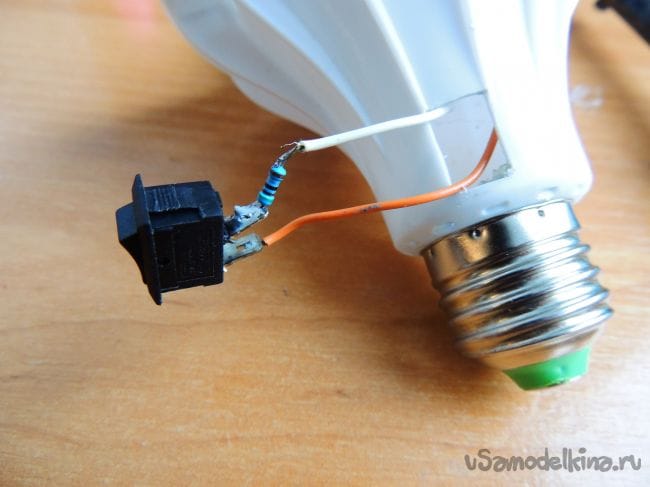

К выключателю припаиваем токоограничивающий резистор с сопротивление 50 ом

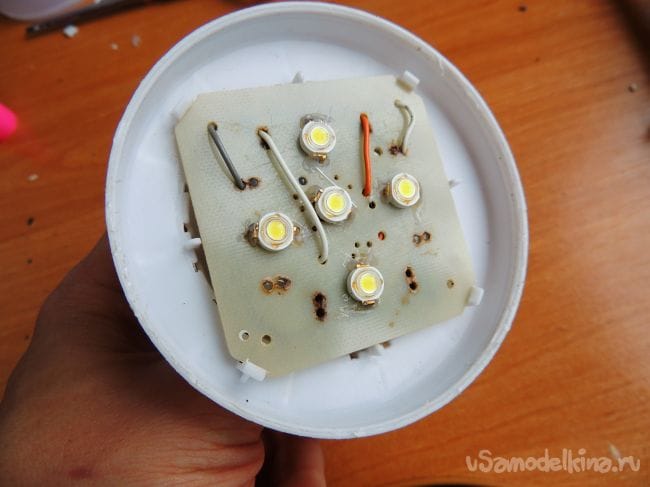

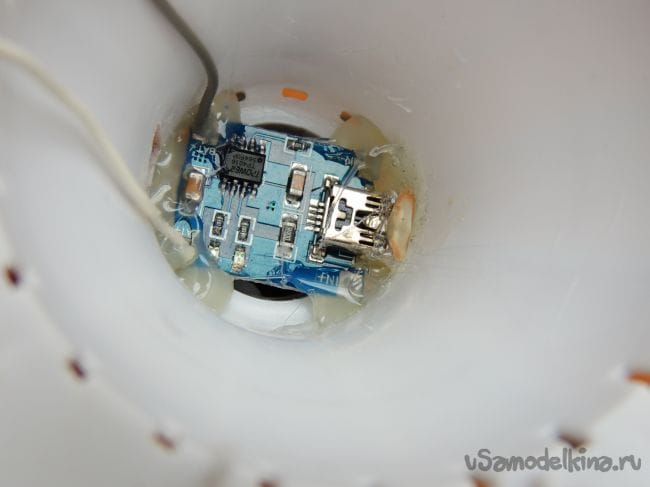

Вот, в принципе, и все. Ставим все на свои места. Электронную часть прячем внутрь, закрываем колбой

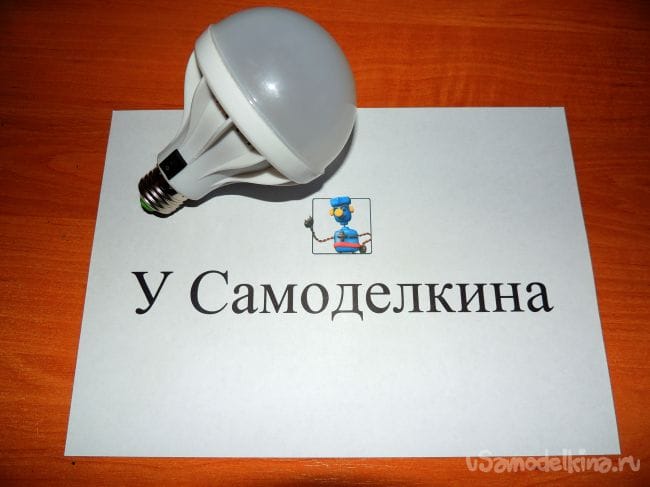

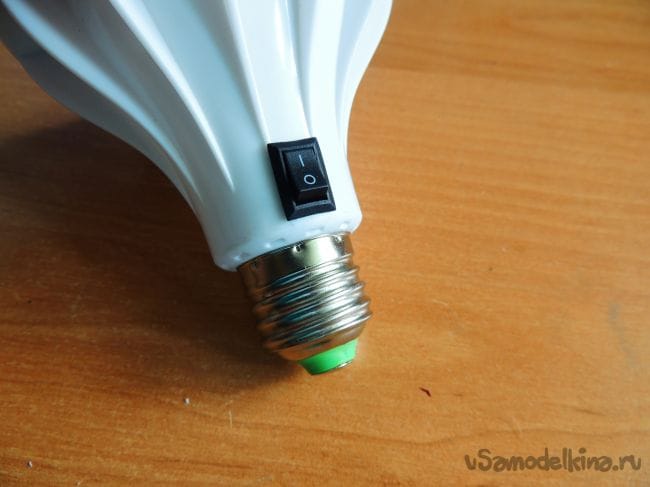

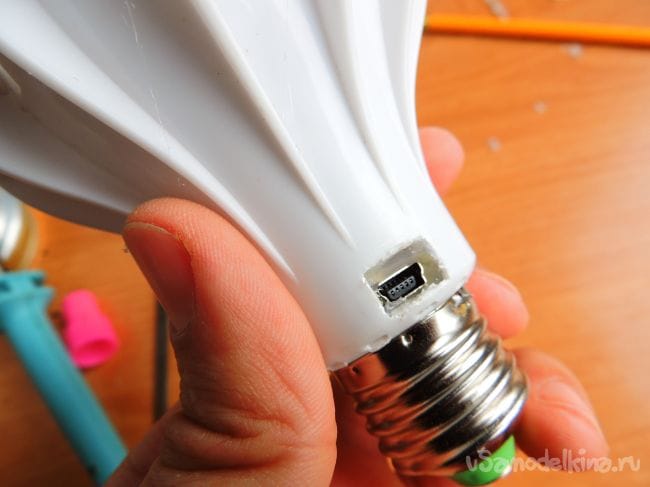

В результате всех наших действий вышла вот такая самоделка
Теперь немного протестируем нашу светодиодную лампу, посмотрим как она покажет себя в работе

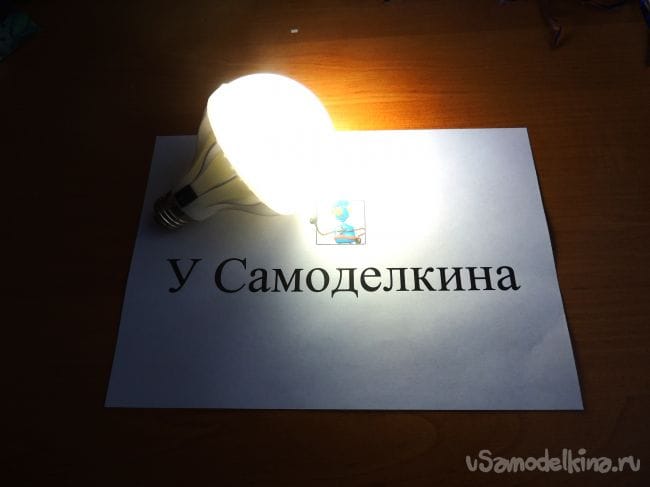

Пример свечения у нас получился такой
При 30 минут работы, светодиоды слегка нагреваются. Теплоотводы такие, как радиаторы, не стал ставить. Нагрев в пределах нормы. Так как светодиоды светят не на всю мощность, их ограничивает токоограничивающий резистор. Яркости вполне хватает. Такая лампа неплохо освещает небольшую комнату, а мне большего и не нужно.


Как вариант в дальнейшем хочу добавить небольшой карабинчик в нижней части, или небольшой крючок, чтобы при необходимости лампу можно было повесить в любом месте.


На этом пожалуй все. Что непонятно спрашиваем, постараюсь на все вопросы ответить!
Спасибо всем за внимание!
Хорошего всем настроения!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
18 комментариев
  1. Иван_Похмельев
    Хотелось бы знать, что использует автор для зарядки аккумулятора?
    Ну и, в который раз повторю, что соединять светодиоды параллельно - плохо!
    1. Иван_Похмельев
      Конкретизирую вопрос: какой максимальный ток используемого источника зарядного тока?
  2. Валерий
    Цитата: Иван_Похмельев

    Ну и, в который раз повторю, что соединять светодиоды параллельно - плохо!

    А почему? (Реально не знаю).  На основании Ваших категоричных утверждкний, взявши их за аксиому, искал ответ...))))
    Пришло на ум только одно - не может быть абсолютно одинаковых по характеристикам диодов, следовательно, "самый короткий" возьмёт на себя больший ток... Ну а дальше - "где тонко, там и греется рвётся".
    Угадал? ))))
     Или, всё же, дело в том, что диод сам по себе - "не нагрузка, а проводник"? и лучше сложить падения напряжений, чем подымать ток?
    Але нови ностра алис!
    1. Иван_Похмельев
      Вот здесь, например, можно почитать про светодиоды.
    2. Иван_Похмельев
      Вот ещё очень приличный сайт про светодиоды. Много полезной информации, в том числе - очень подробно разжёванной.
  3. Иван_Похмельев
    Цитата: Валерий
    "самый короткий" возьмёт на себя больший ток... Ну а дальше - "где тонко, там и греется рвётся". Угадал? )))) Или, всё же, дело в том, что диод сам по себе - "не нагрузка, а проводник"? и лучше сложить падения напряжений, чем подымать ток?
    И то, и другое - верно. Более важное - первое: это обеспечение надёжности, действительно, LED с самым низким прямым падением начнёт забирать на себя больший ток, греться, забирать ещё больший ток и, в итоге, выйдет из строя. И так дальше по цепочке - с остальными. Вы спросите, а как же китайцы со своими поделками? У них маленькая хитрость: они могут подбирать (не вручную, конечно )) ) светодиоды с одинаковыми прямыми падениями и ставить их в одну лампу. Кроме того, китайцы не заинтересованы в длительной работе своих изделий.
    Второе - второстепенно, но тоже верно, только с экономической точки зрения: при последовательном включении меньше ток, следовательно меньше потери на выпрямительных диодах.

  4. alexgameplay
    Старая добрая нокия послужила и тут! :)
    Интересная поделка, на мой взгляд больше подходит для красоты/удивления знакомых. Можно подшутить над не сведущим в электричестве человеком: взять в одну руку ламочку, а второй дотронуться до розетки и включить:) Я бы так и сделал:)

    В последнее время я тоже стал придерживаться последовательно включения светодиодов (плюс токоограничивающий резистор (резак:) если надо). Разбирая и ремонтируя прожекторы с множеством светодиодов, всегда удивлялся почему блок питания на 28-38 вольт и светодиоды соединены последовательно, не все конечно, а только определенное количество, а потом параллельно. Вот такой последовательной "стопкой" примерно по 10 штук в шлейфе, в принципе можно назвать и нагрузкой. Теперь все окончательно прояснилось, спасибо отцам самоделок (я без иронии).
    Лужу, паяю - ЭВМ подчиняю!!!
  5. Делаюсам
     Сама мысль интересная, удивит сегодня кого то трудно. Но почему нет, пусть живет. Детям особенно будет интересно. Замечания уже написаны, добавить могу только, что выключатели есть такие, белого цвета. Что сделает его менее заметным на белом корпусе.
  6. Иван_Похмельев
    Я так понимаю, что автор не интересуется комментариями по своей самоделке. ((
    Или не хочет отвечать на вопрос: какой максимальный ток используемого источника зарядного тока?
    Хотя он заявлял, что
    Что непонятно спрашиваем, постараюсь на все вопросы ответить!
    1. Stanislavsky Автор
      Привет, немного не хватает времени сесть и ответить.(
      Для зарядки аккумулятора использую китайский модуль для li-ion аккумуляторов P4056, максимальный ток 4,25в .

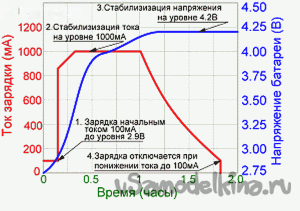

      Его характеристики :
      А по поводу соединения спасибо за совет , буду придерживаться последовательного соединения. Со светодиодами не часто работаю, этого не знал .
      1. Иван_Похмельев
        P4056 у Вас внутри стоит, а что снаружи, на какой ток?
        А про "максимальный ток 4,25в" - не понял. ((
        1. Stanislavsky Автор
          4.25 в это максимальный ток модуля заряда, который подаётся на батарею.
          Или Вы имели ввиду максимальный ток от батареи к светодиодами?
  7. Делаюсам
    Цитата: Иван_Похмельев
    А про "максимальный ток 4,25в" - не понял. ((

    ...про "максимальный ток ПРИ напряжении 4,25в...
    Могить так?
    blush


  8. Делаюсам
    Stanislavsky,
    Ток измеряется в амперах, что же вы заладили бу-бу... И он в данном случае равен максимум 1А. А то что вы говорите, это напряжение и оно измеряется в вольтах.

    1. Stanislavsky Автор
      Пардон,сглупил немного,все верно макс. сила тока равна   1А
  9. Иван_Похмельев
    Stanislavsky, ещё раз переформулировать более строго: какой максимальный ток источника, подключённого на вход Вашей лампы, до модуля 4056? Характеристики этого модуля я знаю, поэтому и хочу уточнить, что Вы используете снаружи, до модуля.

    1. Stanislavsky Автор
      Использую обычную мобильную зарядку 5.0 в - 1.0 А
      1. Иван_Похмельев
        Спасибо! Что я и хотел выяснить. Это плохо для Вашего аккумулятора: емкость BL-4C e разных производителей от 800 до 860 мАч, то есть Вы заряжаете его током больше 1C. ((
        Надо где-то ограничивать ток, наиболее правильно - в модуле 4056 заменить 1,2 кОм на 1,5 кОм.
