Бюджетная LED лампа для автомобиля


Всем здравствуйте. В этой статье я хочу показать как можно сделать светодиодную лампочку для автомобиля, которую можно вставить ну например в плафон. Можно конечно пойти в магазин и купить уже готовое изделие, но такая лампа сделанная своими руками будет стоить на порядок меньше, да и пользоваться вещью сделанной своими руками гораздо приятнее.

В качестве источника света в этой лампе будет использоваться обычная светодиодная лента которую можно купить практически на любом рынке и стоит она не дорого. К тому-же из одного метра такой ленты можно сделать несколько лампочек.

Для тех кому лень читать смотрим видео.


Материалы и инструменты:
- Светодиодная лента
- Пластиковая карта (не нужная)
- Ножницы
- Паяльник
- Автомобильная лампочка (донор)
- Термопистолет
- Провод (хватит 10см)
- Батарейка крона для проверки (или любой другой источник питания 9-12В)

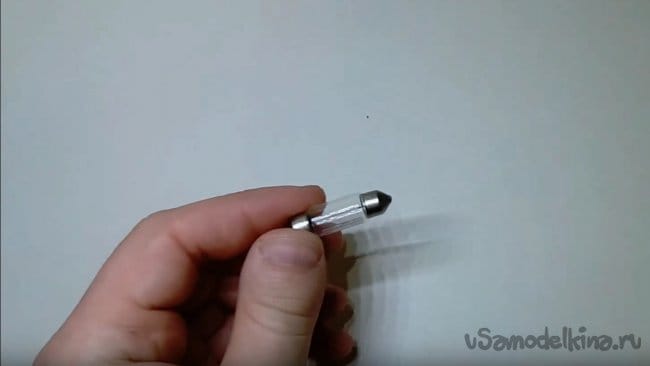

Ну что-же пожалуй начнем. Для начала нужно взять автомобильную лампочку которая буде служить нам основой. Можно взять не рабочую лампу, но если она работает не беда, исправим :)

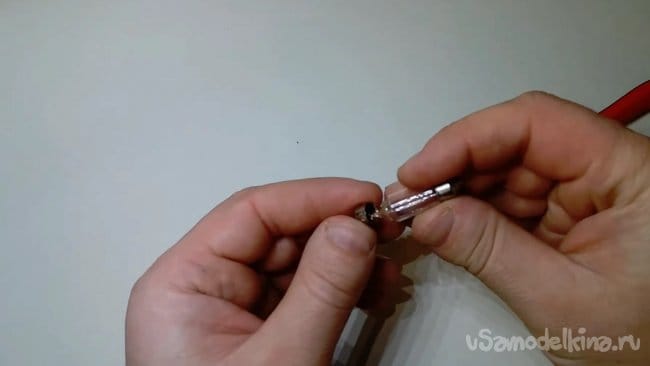

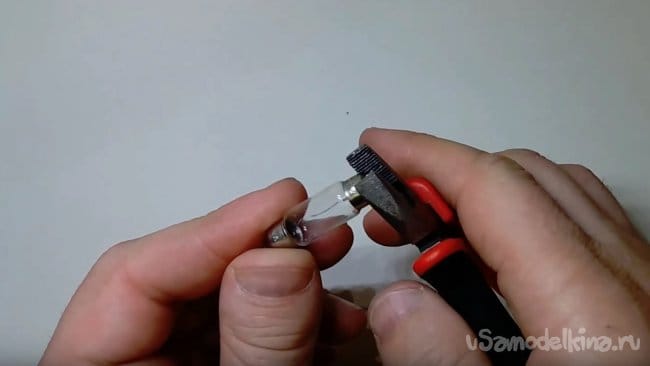

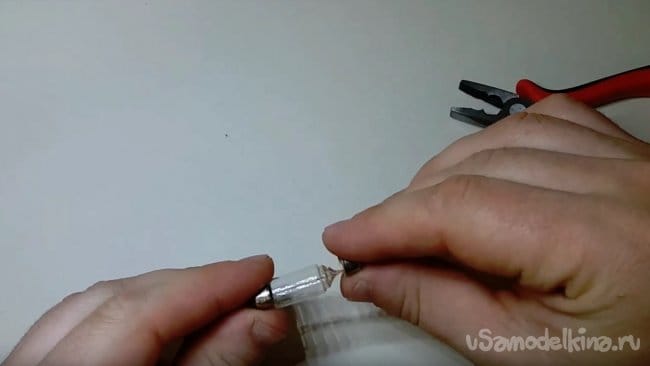

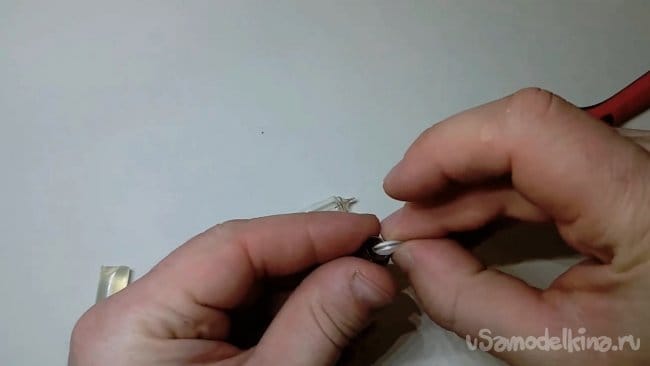

Итак у меня лампа целая а это нужно исправить. Для этого нужно снять один из контактов.

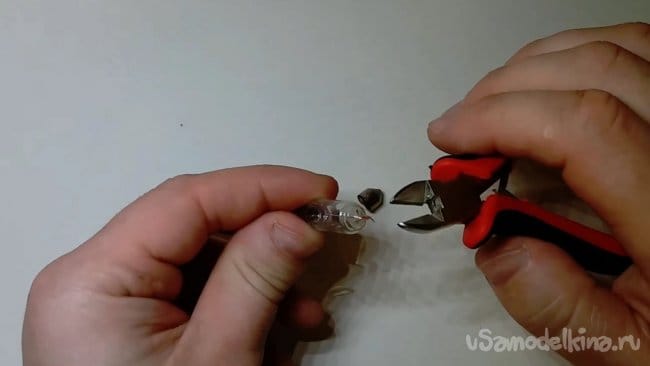

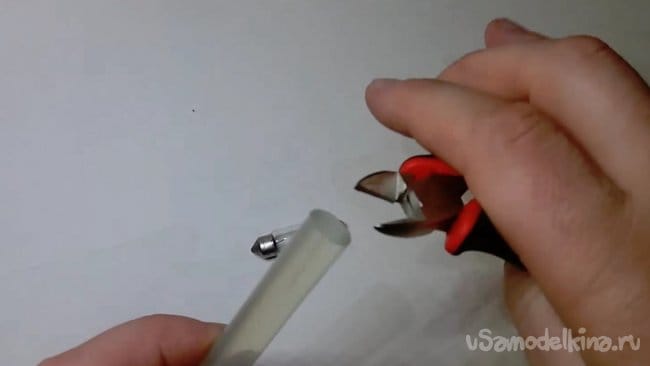

Откусить остатки проводка с лампы.

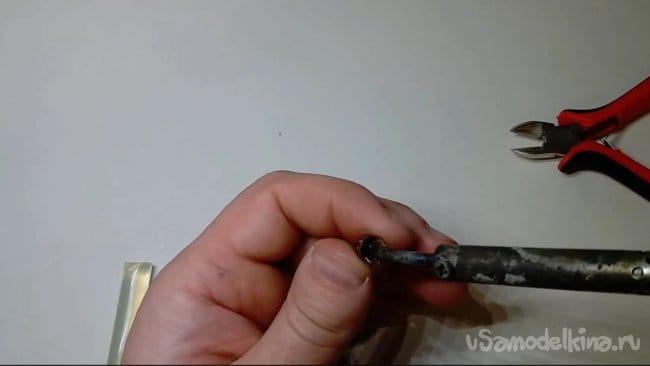

В колпачок цоколя поместить немного термоклея и расплавить паяльником, или-же просто капнуть туда из термопистолета, если он уже нагрелся )))




Теперь быстро одеваем колпачок на место.

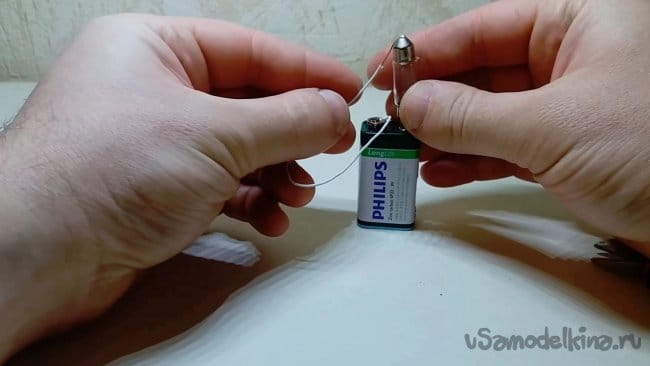

Дальше нужно проверить что мы все правильно сделали, контакт исчез, а лампа не работает.

Не работает?? Отлично! Ломать не строить)))

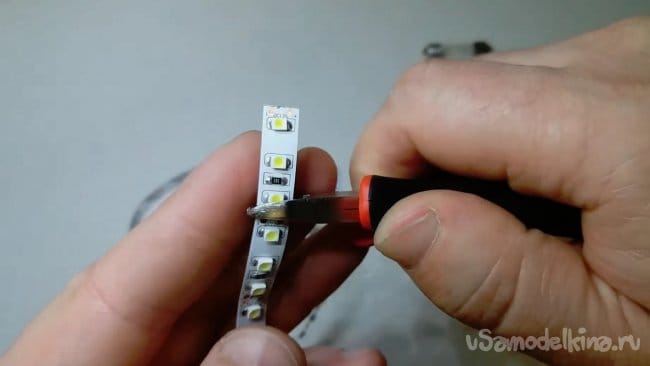

Продолжаем. Теперь нужно отрезать несколько кусочков светодиодной ленты, от количества кусочков будет зависеть яркость будущей лампы а так-же ее размер. Я отрезал три отрезка, вполне хватит по яркости для салона.
Помните что ленту нужно резать только в специально отмеченных местах.

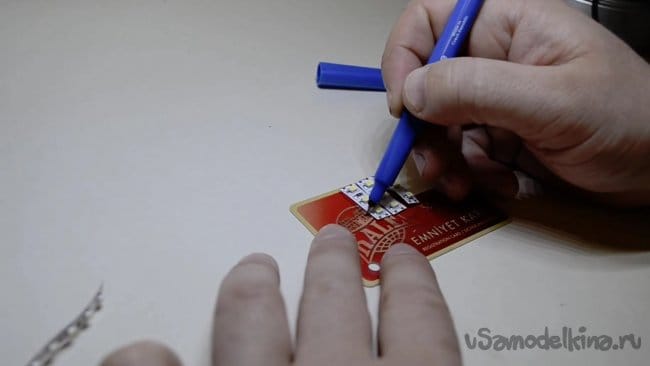

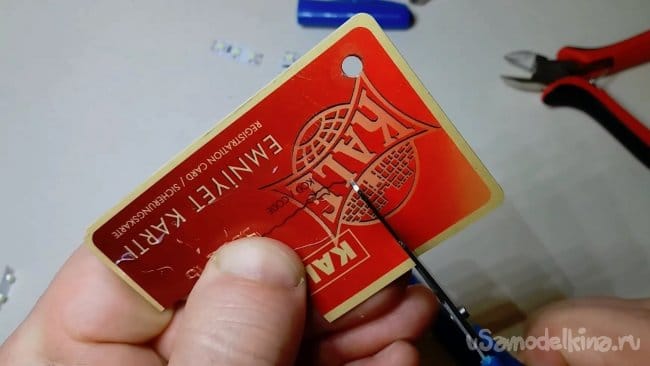

Теперь нужно сделать основу для светодиодов, я ее сделал из ненужной пластиковой карты.

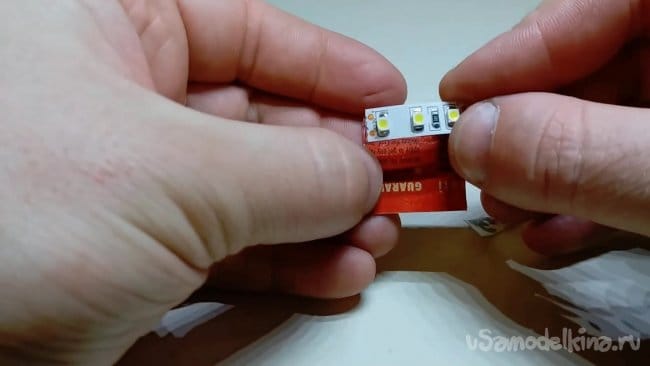

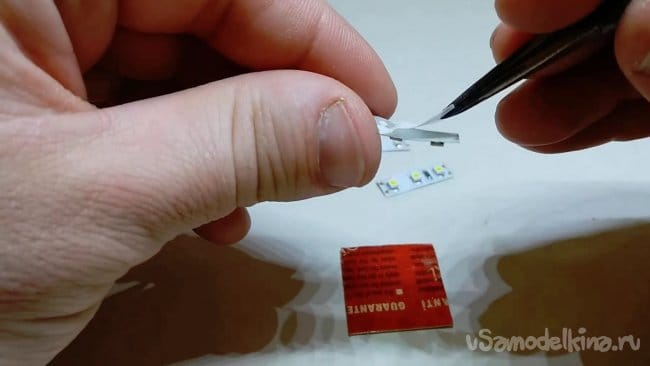

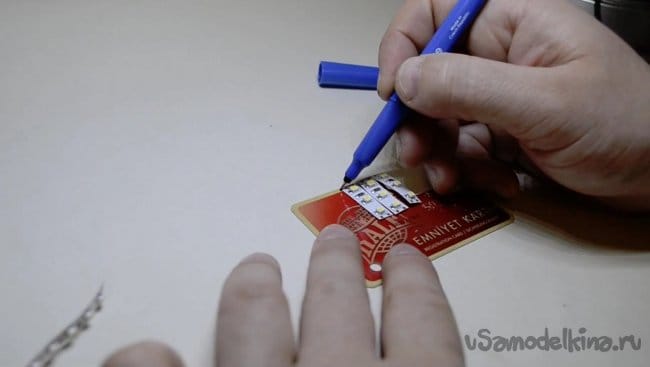

Клеим отрезки светодиодной ленты на основу.

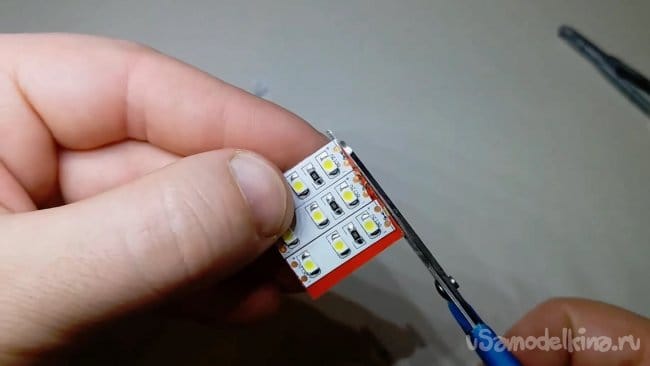

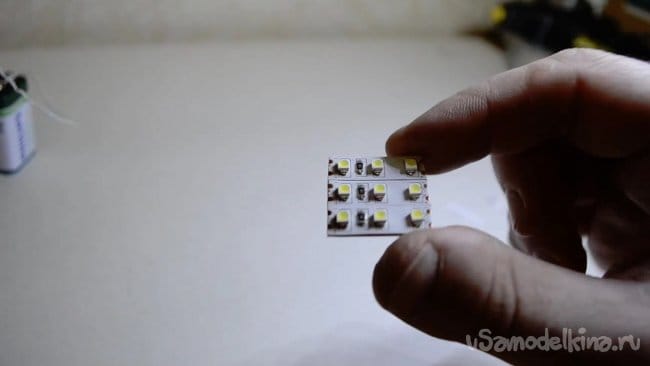

Срезаем лишнее.


Следующим шагом будет соединение электрических частей лампы (во как завернул)

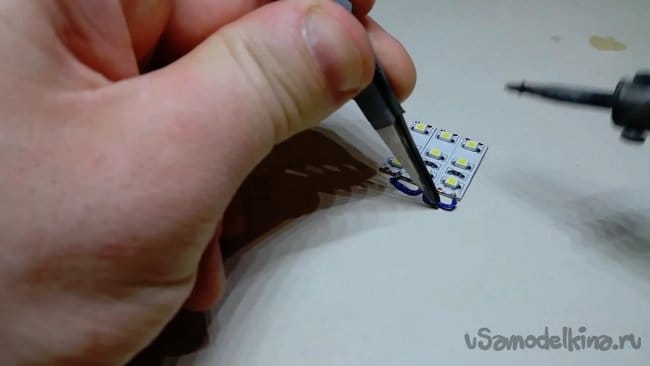

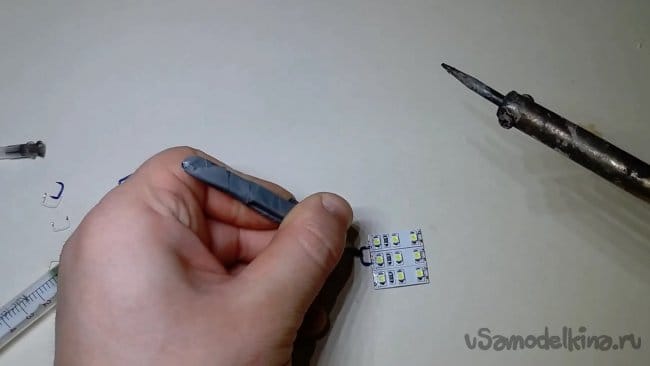

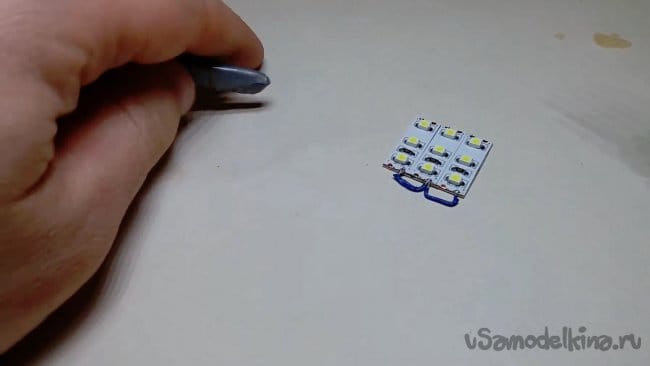

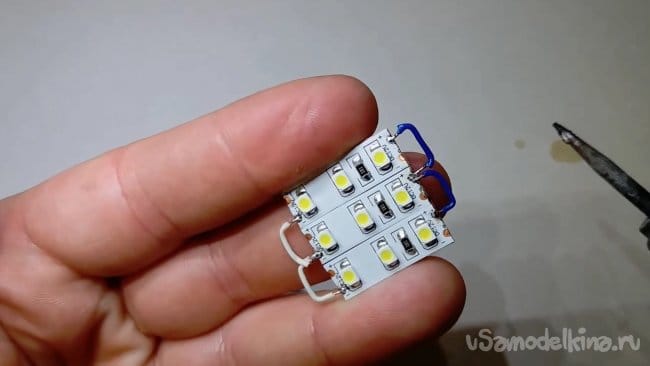

Для этого берем небольшие отрезки проводков, соединяем с одной стороны плюсовые контакты лены.

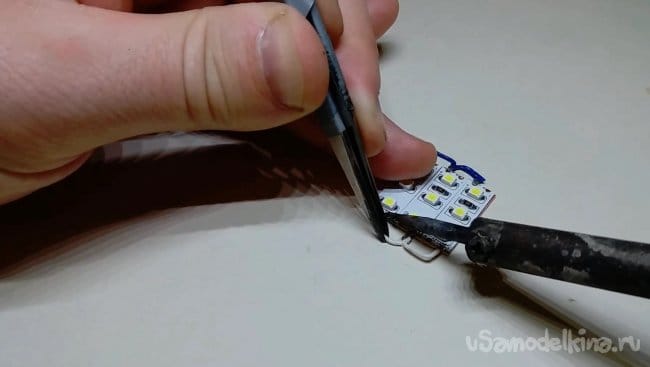

С другой стороны минусовые контакты.

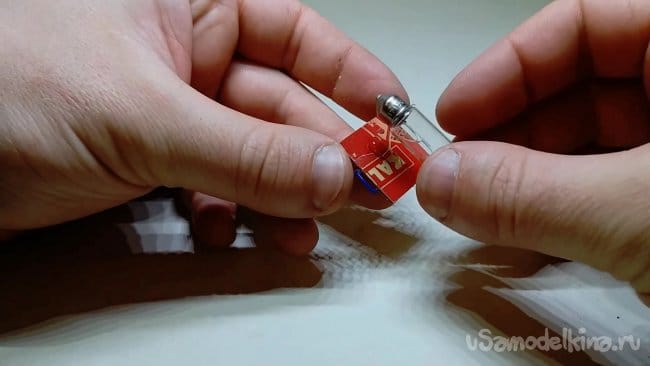

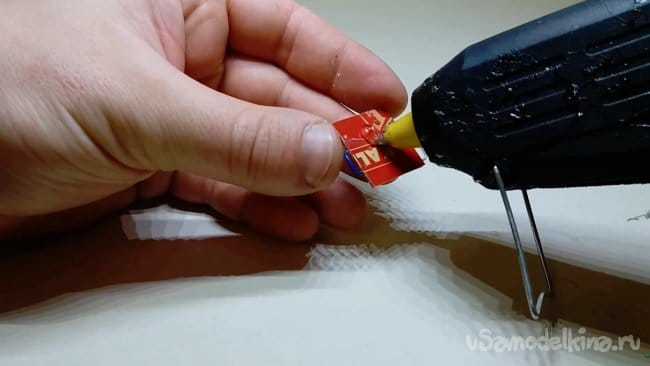

Наносим на обратную сторону основы термоклей и приклеиваем лампочку.

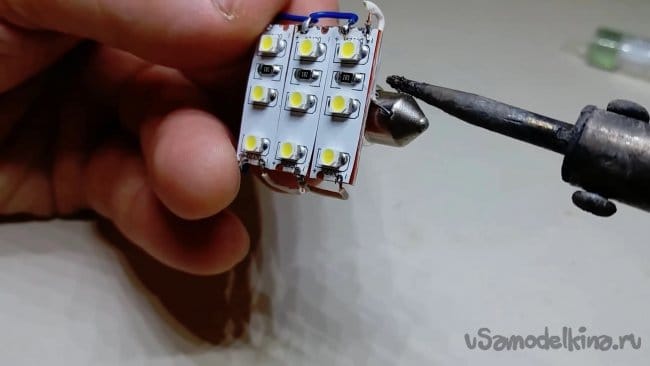

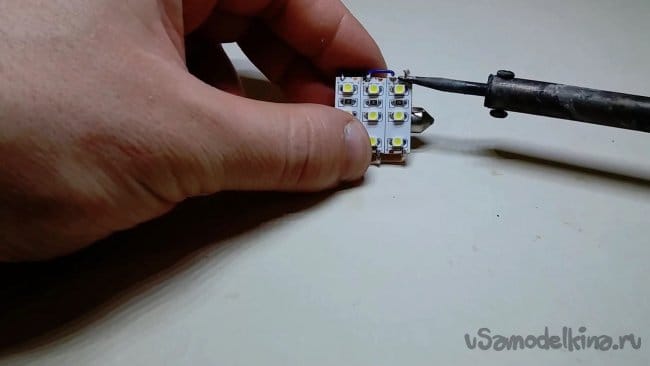

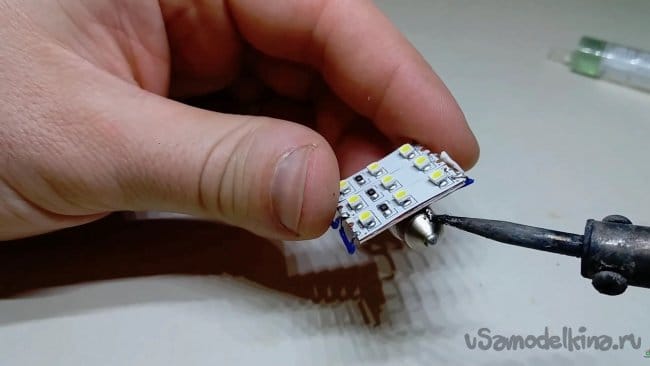

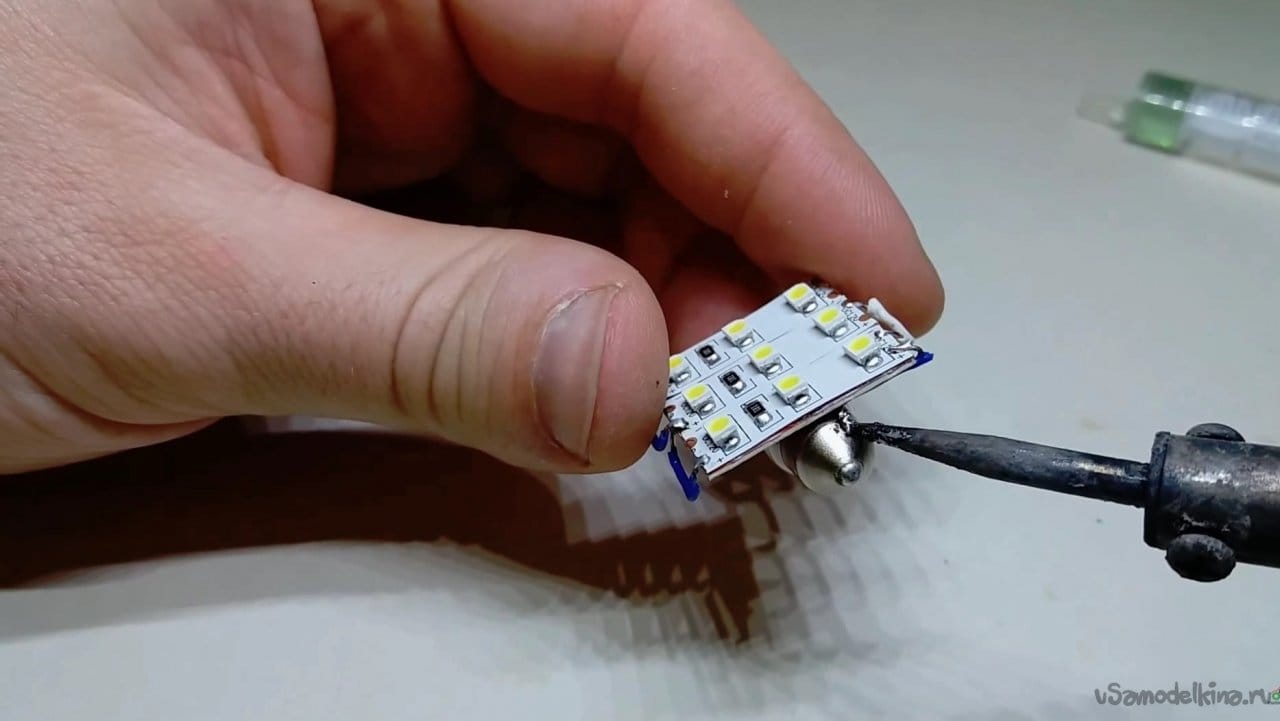

Теперь нужно припаять выводы от основы с светодиодами к лампе, минус к одной стороне плюс к другой.

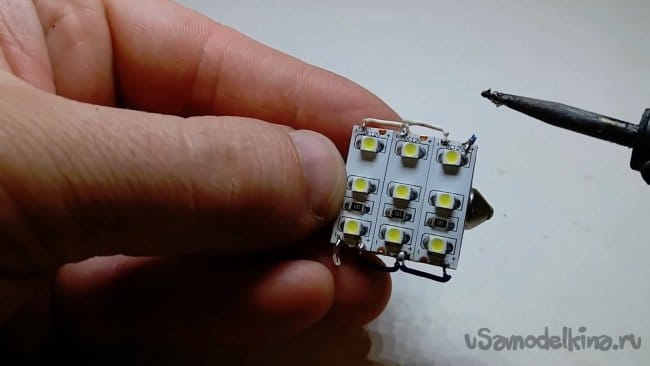

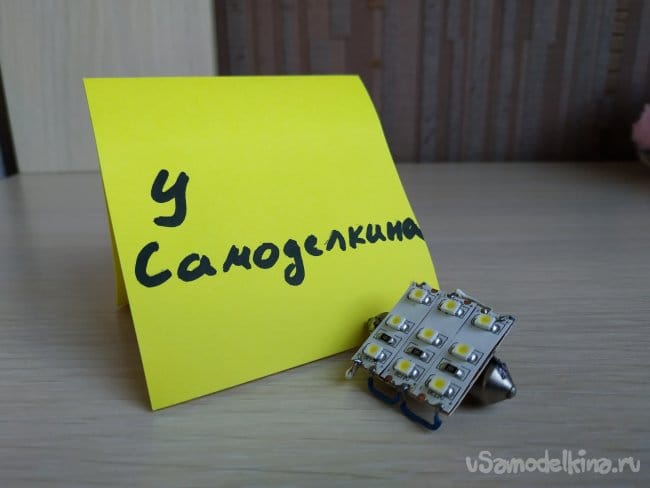

Вот такая лампа получилась, осталось проверить.

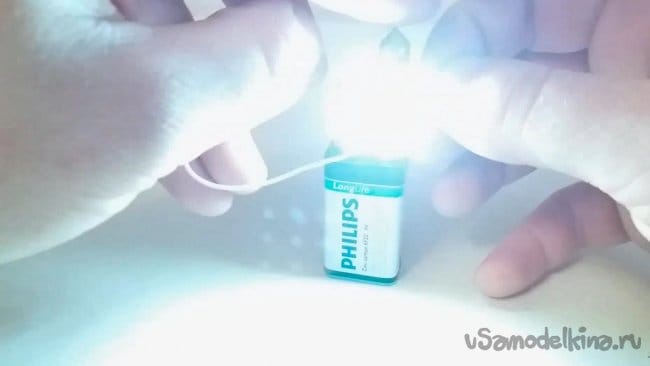

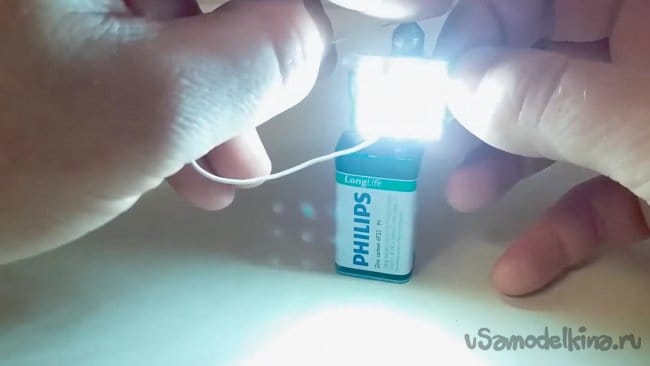

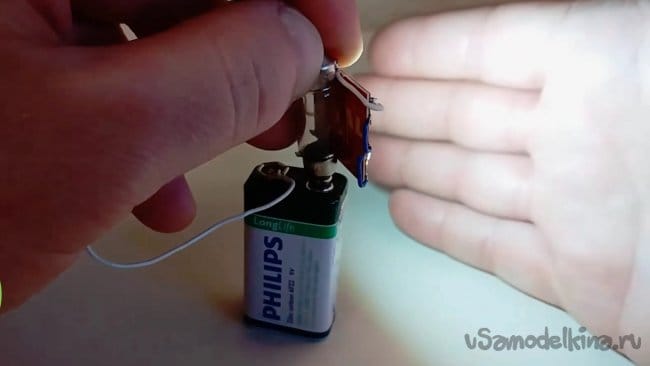

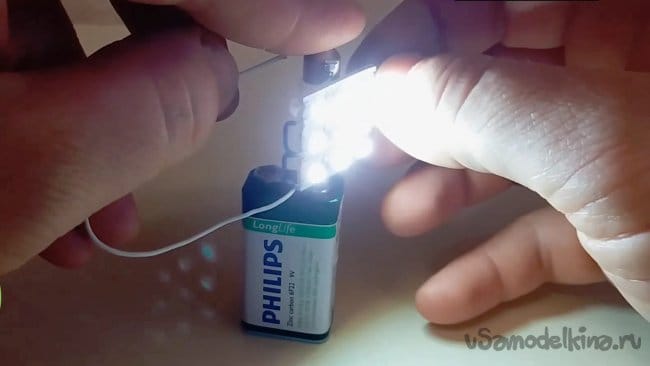

Для проверки я взял обычную крону.

ооо... работает!!! неужели получилось???




Лампа светит очень ярко, можно бежать в машину для монтажа. Помните что теперь у лампы есть плюс и минус, если не правильно вставить, работать не будет.

Спасибо всем кто дочитал до конца мою статью.
