Решил провести некоторые опыты, посмотреть, как работает пульт от телевизора и прочие подобные пульты от техники. По идее такой пульт генерирует импульсы, которые передает инфракрасный датчик на устройство, а там происходит расшифровка сигнала. Мне стало интересно, можно ли использовать подобный пульт как некоторый генератор сигналов для каких-то самоделок. Переделка оказалась очень простой, правда сигнал пришлось усилить транзистором. Перейдем к изготовлению!
Материалы и инструменты:
Материалы:
- старый пульт от телевизора или подобный:
- провода;
- транзистор;
- светодиоды, динамик (или другая нагрузка на свой вкус).
Инструменты:
- нож;
- паяльник.
Процесс изготовления:
Шаг первый. Разбираем

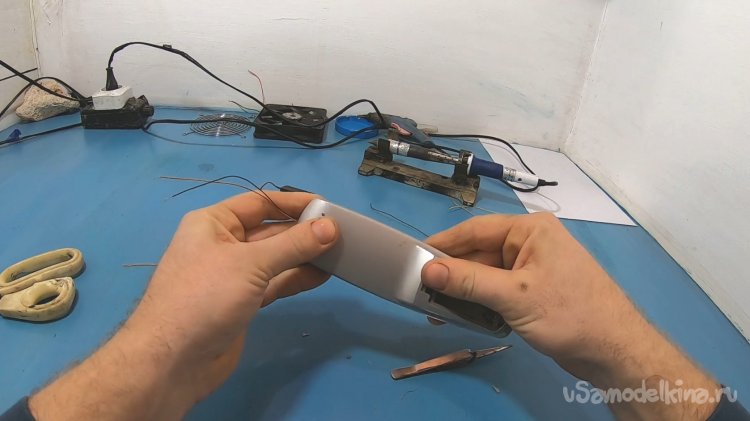

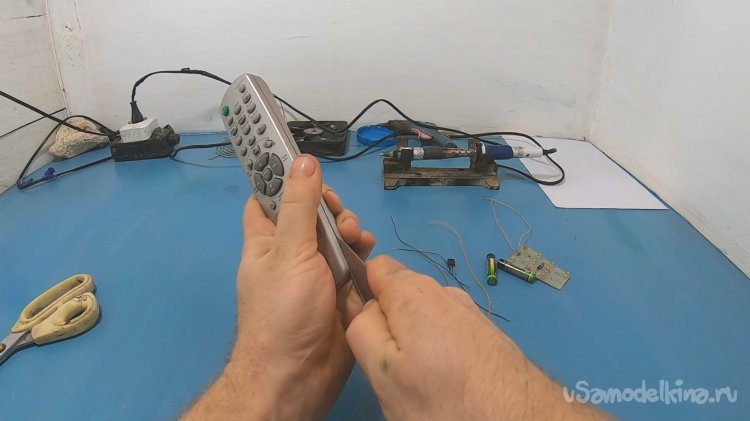

Первым делом пульт нужно разобрать, обычно он закрыт на защелках. Просто берем нож и расковыриваем корпус.

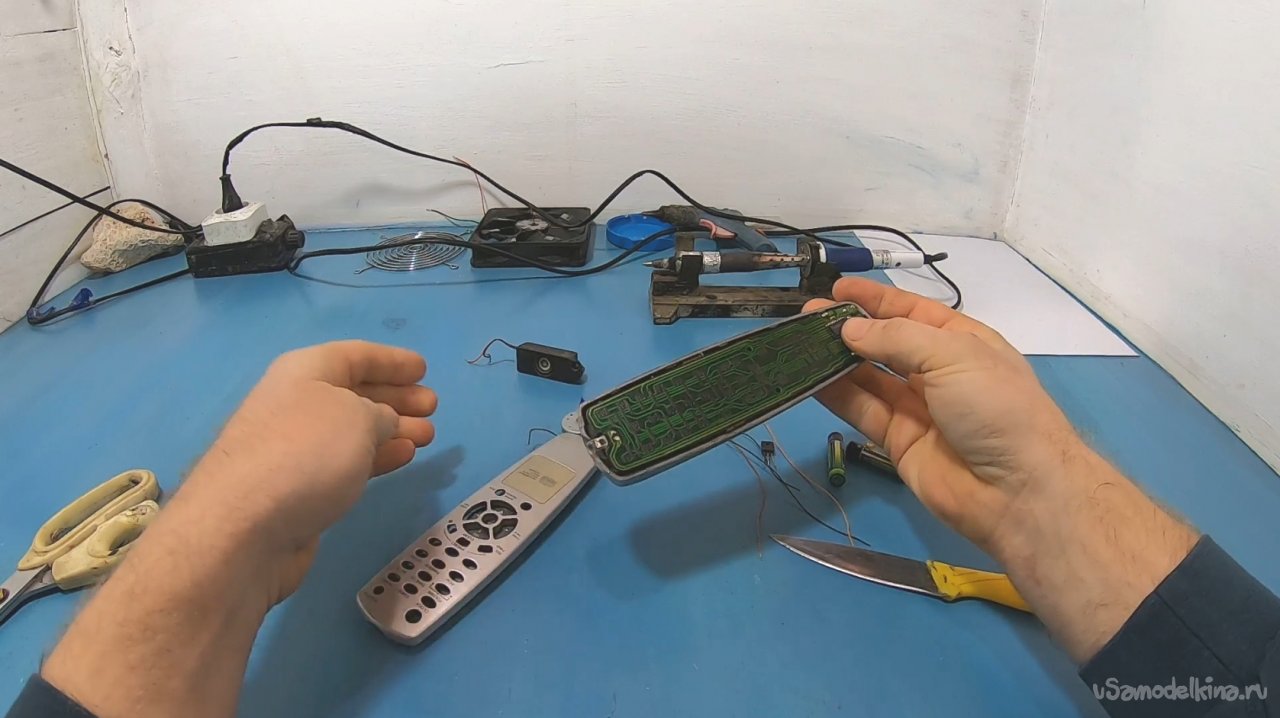

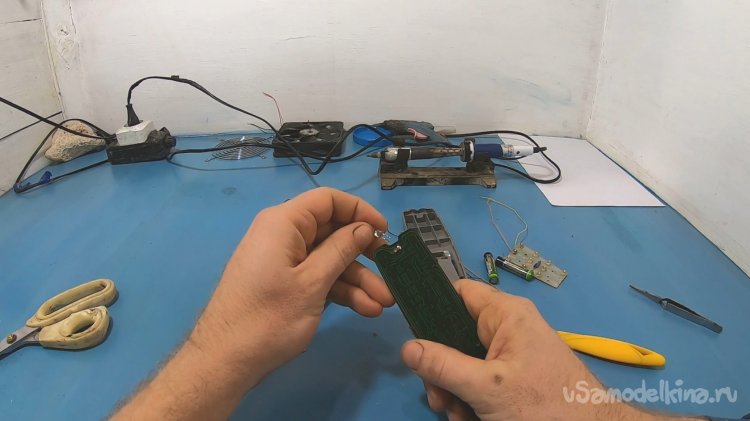

Далее внутри можно отпаять Ик-диод, я пытался подпаивать к нему обычный красный светодиод, но он светиться отказался. При замере напряжения на ИК-диоде в момент включения мультиметр показал всего 0.1В, вероятно показания неверны из-за импульсного напряжения.
Шаг второй. Провода

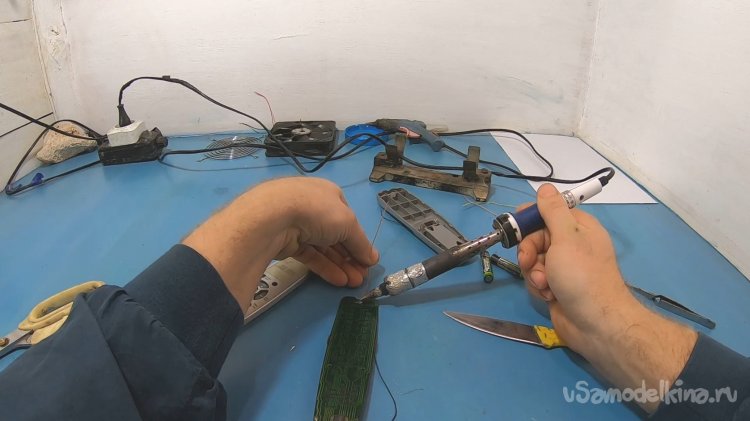

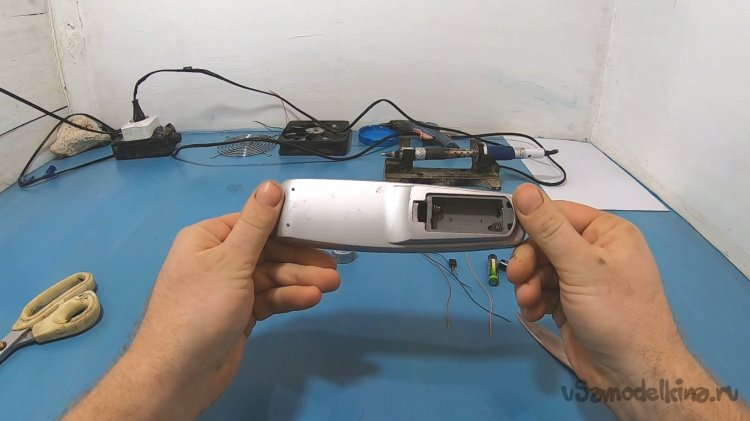

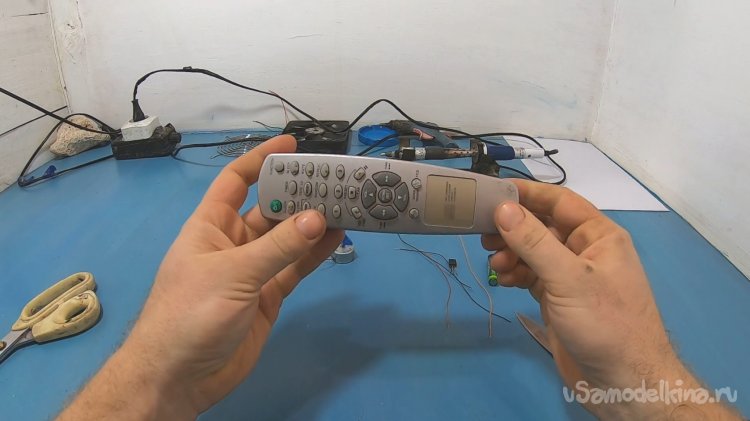

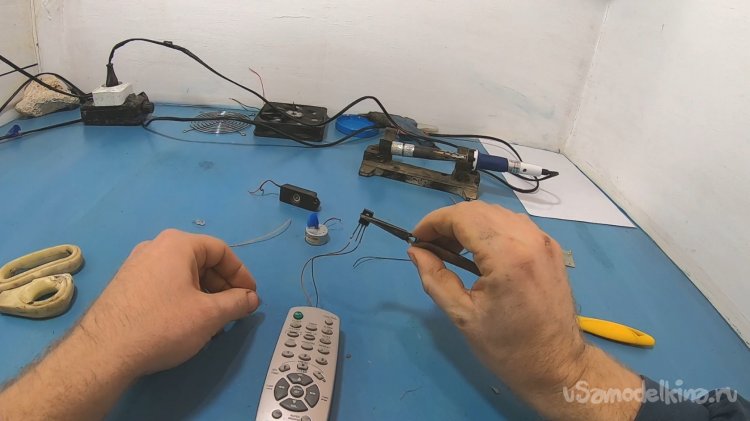

Далее из корпуса пульта выводим провода наружу, подпаяв их вместо ИК-диода, тут важно запомнить, где был плюс и где минус. В завершении пульт можно собрать.
Шаг третий. Транзистор

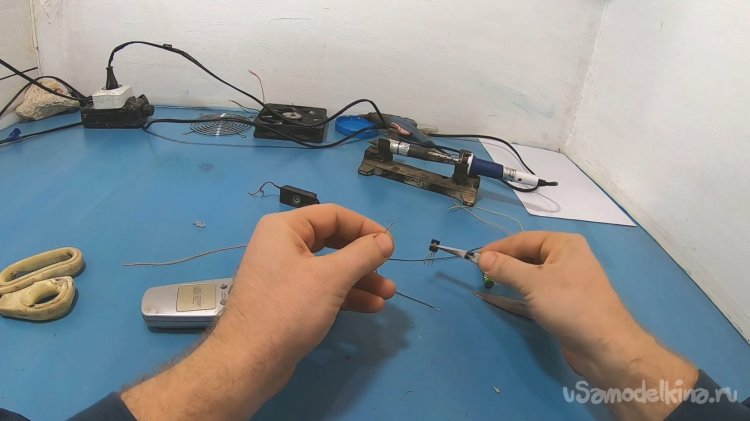

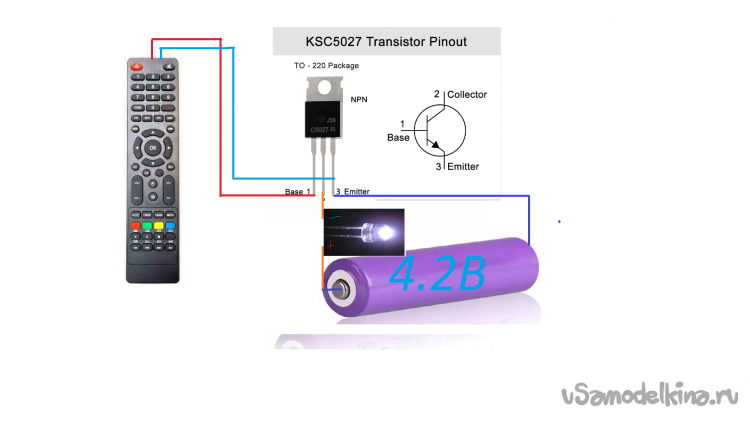

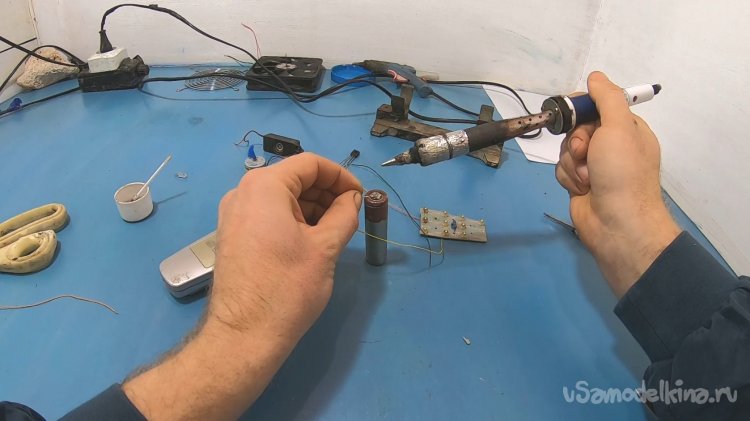

Для усиления сигнала я использовал транзистор С5027, просто он мне попался под руку. Все подключаем по схеме. «Силовой» источник питания у меня в виде аккумулятора 18650, к нему тоже припаиваем провода.
Шаг четвертый. Испытания

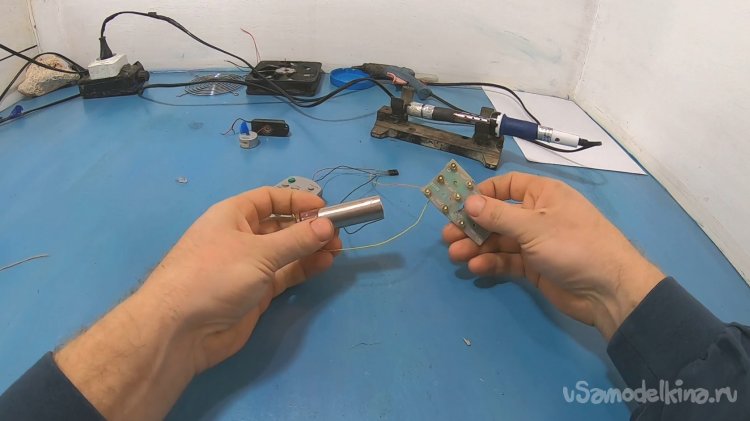

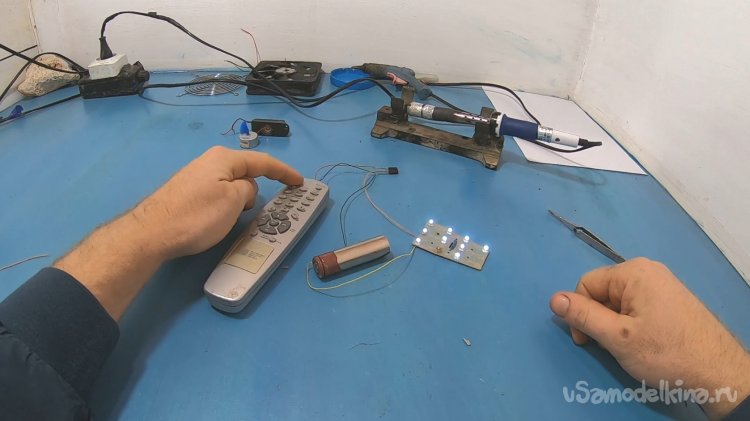

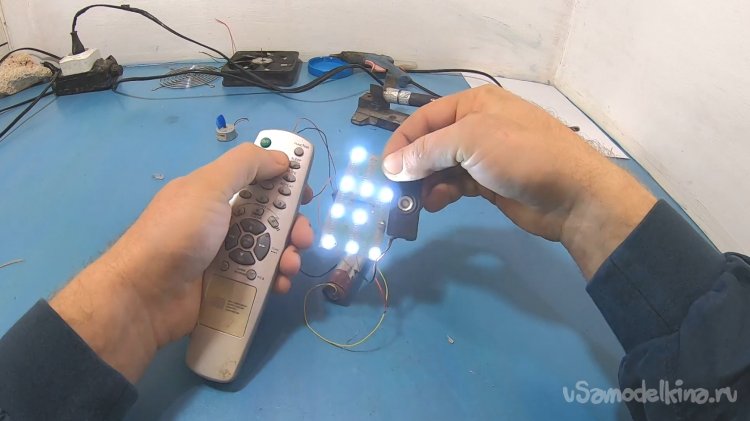

Сперва я подключил небольшую светодиодную панель. Нажимаем на кнопку пульта и светодиоды начинают мерцать. Интересно, что человеческий глаз не различает разницы между кнопками, а ведь по идее сигнал от каждой кнопки должен быть разным?
Вторая нагрузка – это небольшой динамик. Тут уже стало интереснее, теперь сигнал еще и слышно. Но на слух все кнопки тоже вроде бы звучат одинаково. Единственно, слышен какой-то набор звуков в самом начале нажатия на кнопку.
Так что такие вышли испытания, видимо различия в сигналах кнопок будут видны только на осциллографе, может там слишком большая частота сигнала.
