Моргающий светодиод своими руками

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
Моргающий светодиод своими руками

Эту схему вы можете использовать для поворотников на мотоцикле или велосипеде.
Приступим!

Для пайки этой схемы нам понадобится:
Транзистор (n-p-n): КТ315
Транзистор (p-n-p): КТ361
Светодиод 4-5 Вольт (всё зависит от напряжения, которым будем питать схему)

Резисторы:
1. 1кОм
2. 100 Ом
3. 270-470 кОм
Конденсатор от 100 Мкф (От ёмкости конденсатора зависит частота мерцания светодиода)
И 1 провод

Паять будем навесу (без макетной платы)

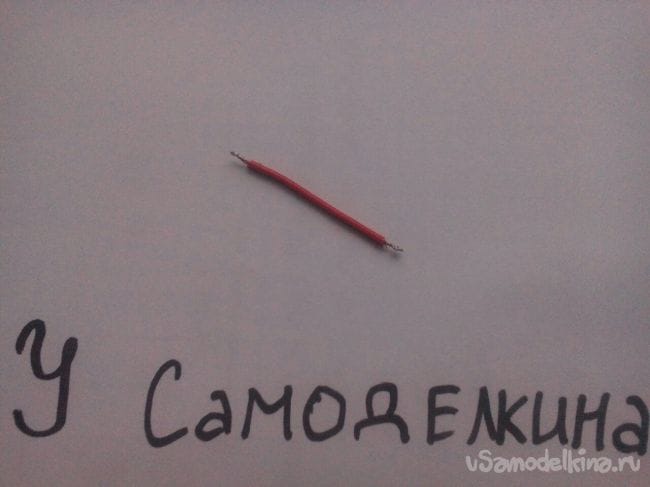

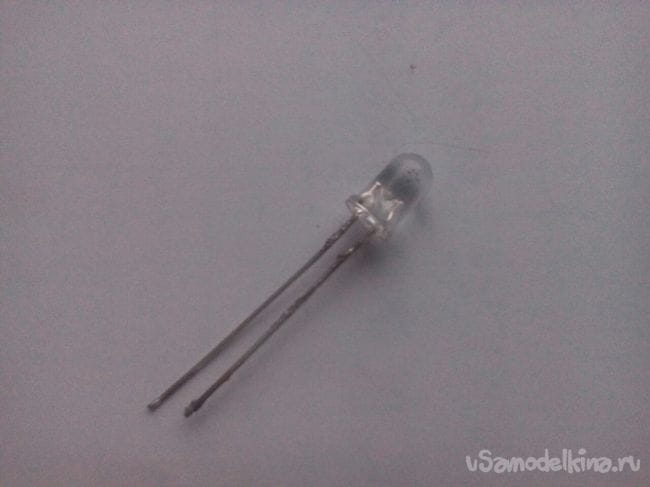

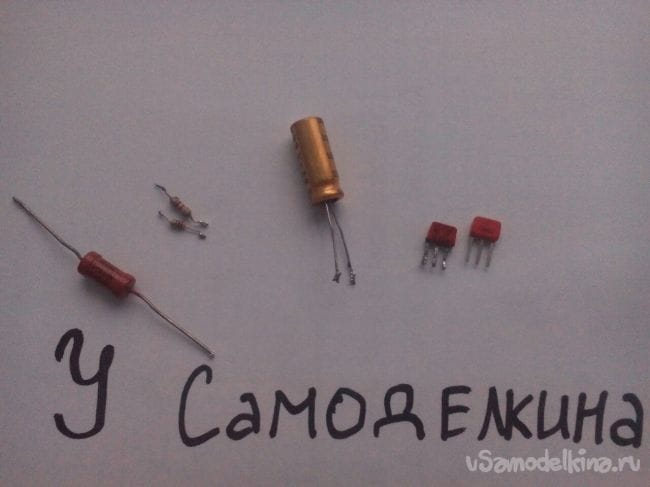

Фото всех компонентов:
Моргающий светодиод своими руками
Моргающий светодиод своими руками
Моргающий светодиод своими руками


Вот так выглядит схема:
Моргающий светодиод своими руками


VT1- КТ361
VT2- КТ315

Начнём пайку!

1. Спаиваем транзистор КТ361 и 3 резистора.
К правому выводу, к базе припаиваем R3 (270-470 кОм)
К среднему, к коллектору припаиваем R2 (100 Ом)
К левому, к эмитеру припаиваем R1 (1 кОм)

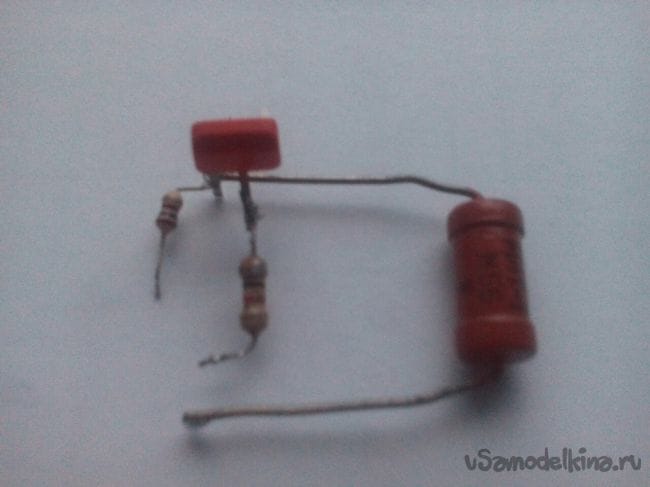

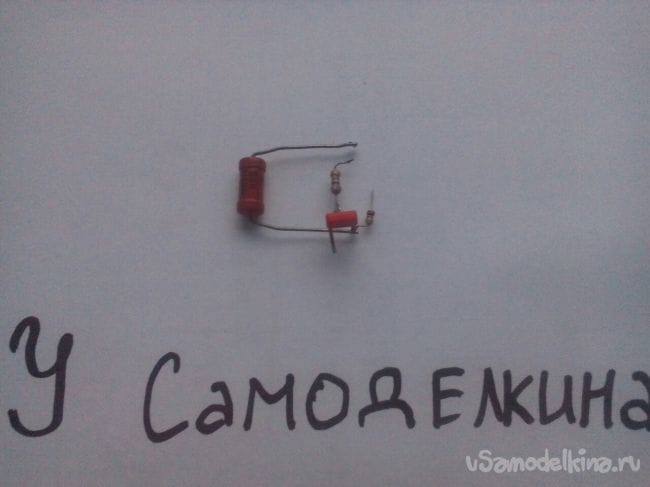

Вот, что должно получиться:
Моргающий светодиод своими руками
Моргающий светодиод своими руками

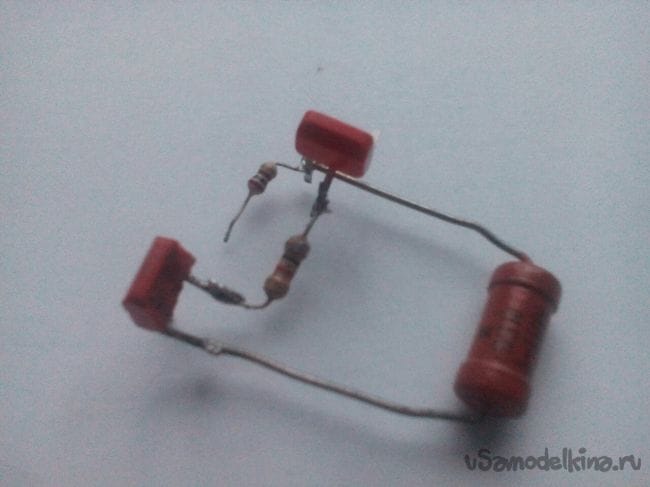

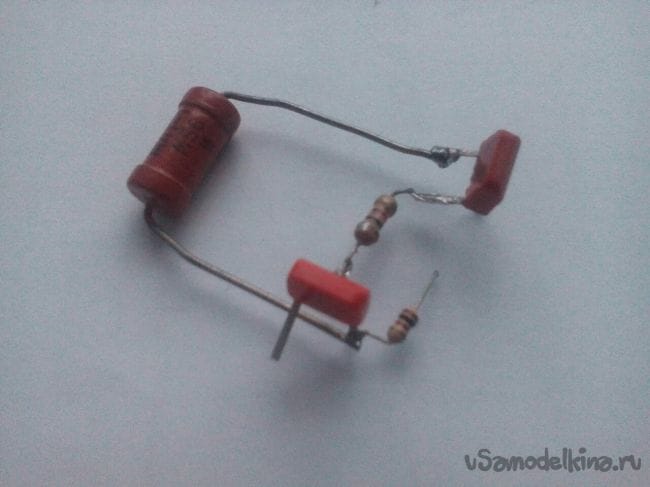

2. К тому, что у нас получилось припаиваем второй транзистор - КТ315
Моргающий светодиод своими руками
Моргающий светодиод своими руками

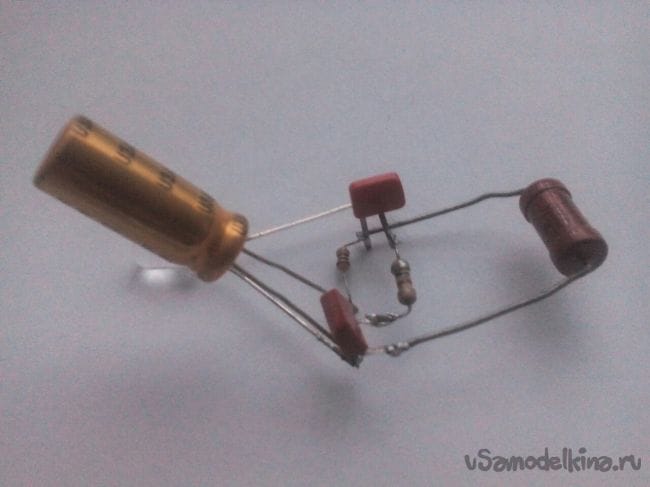

3. Припаиваем конденсатор и светодиод.
Минусовой вывод конденсатора к минусовому выводу светодиода!

Моргающий светодиод своими руками


4. Подключаем питание и тестируем схему.
Моргающий светодиод своими руками

Конденсатор я поменял, чтобы увеличить частоту мерцания. Можете ничего не менять и оставить также.

Питание 5 Вольт
Видео работы схемы:
Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0 из 10 (голосов: 0)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
8 комментариев
  1. Иван_Похмельев
    Продам эту самоделку или изготовлю на заказ.
    Шутить изволите? dontknow
    1. Tankist Автор
      Модераторы добавили, я такого не писал
      1. pogranec
        Просто перед опубликованием статьи снимайте ненужные галочки.
  2. Иван_Похмельев
    Светодиод 4-5 Вольт (всё зависит от напряжения, которым будем питать схему)
    Для начала почитайте, что такое светодиод, как ему задаётся режим.
    К среднему, к коллектору припаиваем R2 (100 Ом)
    К левому, к эмитеру припаиваем R1 (1 кОм)
    На схему смотреть не пробовали? Запомните заодно слово эмиттер.
    к минусовому выводу светодиода
    Нет у светодиода такого вывода, у него только катод и анод.
  3. furkanidze
    Да, действительно в тексте путаница. И последовательно со светодиодом надо поставить токоограничительное сопротивление, а так его можно и загубить (я имею в виду светодиод).
  4. Nruter
    Мы имеем схему обыкновенного несимметричного мультивибратора на транзисторах разной структуры - p-n-p и n-p-n. На схеме указаны германиевые транзисторы серии МП41 и МП37. Автор собирает схему на кремниевых КТ315 и КТ361. Для несведущих нужно указать расположение выводов на транзисторах - если повернуть транзистор срезом к себе, то слева направо будут идти База, Коллектор, Эмиттер. Транзисторы КТ315 и КТ361 очень легко перепутать. Маркировка КТ361 содержит на корпусе большую букву, например, А, Б,В. Транзистор КТ315 маркируется маленькой буквой, например, а, б,в. И она может быть внутри окружности.
    1. Иван_Похмельев
      У КТ361 буква посредине, а у КТ315 - слева.
    2. Валерий
      Навеяло...
      ...На 16-летие мне дед подарил мотоцикл ИЖ-Юпитер-5 . Новой модификации (Иж-6.113.01)... Это был уже не первый мой мотоцикл, но первый - новый и "законный" (Со всеми документами и уже с правами)))).
      ..Так вот, мне так уж хотелось его "наворотить", что я даже собрал по похожей схеме мультивибратор на МП37-38 и МП39-42, только с высокой частотой, и подключил через него к цепи поворотов динамик !!! Типа, чтоб не забывать выключать повороты, вместе с ними будут звучать зуммер!!!!
      ...Так вот, мне та самоделка напоминает некоторые самоделки с нашего сайта - тоже сделана была "для того, чтобы круто получилось" ))))).
      Я ведь понимал, что на ходу я не услышу зуммер за ветром и мотором, а контрольная лампа - вот она, перед глазами рядом со спидометром , но ДЕЛАЛ!!! )))) И с гордостью демонстрировал "немотоциклистам" как у меня круто вышло !!!!
