Если вы когда-нибудь захотите запитать светодиод от одной батарейки, то рано или поздно наткнетесь на схему под названием Joule Thief- вор джоулей. Эта схема хороша многим: малым количеством деталей, можно использовать севшую батарейку, собранная конструкция получается компактной и будет работать от батареи с напряжением всего 0.6В. Классическую схему этого устройства можно посмотреть в Википедии. Есть много вариантов этой схемы, попыток ее оптимизации. я покажу вам с один из вариантов этой конструкции, который позволит зажечь два 3-х ваттных светодиода включенных последовательно. Все было собрано быстро. С учетом перемотки дросселя, времени ушло 20 минут.
Что понадобится для сборки:
Паяльник, не много припоя и проводов. Батарейка на 1.5В и меньше, твердые руки.
Транзистор. Я использовал КТ630,
максимальная рабочая частота у него большая, ток коллектора выше, чем у рекомендуемых в стандартных схемах. В принципе можно любой NPN транзистор c коэффициентом усиления не менее 150, к примеру, 2SC1815. Один переменный резистор на 10 кОм.
Один электролитический конденсатор 47 мкФ на 25В. Конденсатор большей емкости дольше заряжается и снижает яркость свечения. Один любой диод с обратным напряжением не меньше 100 В, т.к. без нагрузки конденсатор заряжается до 30-45В.
Один конденсатор 0.01 мкФ. Два 3-х ваттных светодиода, включенных последовательно. Закрепленных на радиаторе от компьютерного процессора.
Один дроссель групповой стабилизации от компьютерного БП.
Можно использовать любое ферритовое кольцо, которое окажется под рукой. Я использовал дроссель от БП, просто потому, что он был. Количество витков не считал, просто смотал весь провод с кольца (там два провода разно сечения) и намотал его снова, бифилярно.
Обмотку, намотанную проводом меньшего сечения, включил в цепь базы транзистора. Соответственно, вторую обмотку включил в цепь коллектора. Важно, чтобы начало одной обмотки соединялось с концом другой, как показано на схеме. можно намотать на ферритовом стержне обмотку с отводом от нужного количества витков, или вообще, сделать катушку без сердечника.
В отличии от стандартной схемы, здесь, нагрузка подключается между базой и коллектором. Кпд схемы зависит от конденсатора, который включен в параллель с нагрузкой. Такая схема включения нагрузки сделана в попытке использовать ОЭДС ,возникающую в катушке L2.
На видео видно, что при замыкании резистора R1 яркость свечения увеличивается.
В принципе, он не нужен вообще, т.к. на схеме он ограничивает ток через базу. Транзистор КТ 630 прекрасно чувствует себя и без этого резистора.

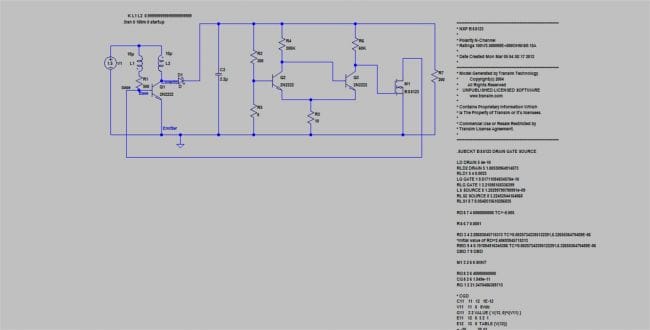

И в заключении еще одна схема, с регулируемым выходным напряжением
