Зарядное устройство для литий-ионного аккумулятора

Зарядное устройство для литий-ионного аккумулятора


Сегодня у многих пользователей скопилось по несколько рабочих и неиспользуемых литиевых аккумуляторов, появляющихся при замене мобильных телефонов на смартфоны.
Зарядное устройство для литий-ионного аккумулятора


При эксплуатации аккумуляторов в телефонах со своим зарядным устройством, благодаря использованию специализированных микросхем для контроля заряда, проблем с зарядом практически не возникает. Но при использовании литиевых аккумуляторов в различных самоделках возникает вопрос, как и чем заряжать такие аккумуляторы. Некоторые считают, что литиевые аккумуляторы уже содержат встроенные контроллеры заряда, но на самом деле в них встроены схемы защиты, такие аккумуляторы называют защищёнными. Схемы защиты в них предназначены в основном для защиты от глубокого разряда и превышения напряжения при зарядке выше 4,25В, т.е. это аварийная защита, а не контроллер заряда.

Некоторые «самодельщики» на сайте тут - же напишут, что за небольшие деньги можно заказать специальную плату из Китая, с помощью которой можно зарядить литиевые аккумуляторы. Но это только для любителей «шопинга». Нет смысла покупать то, что легко собирается за несколько минут из дешевых и распространенных деталей. Не нужно забывать и о том, что заказанную плату придется ждать около месяца. Да и покупное устройство не приносит такого удовлетворения, как сделанное своими руками.

Предлагаемое зарядное устройство способен повторить практически каждый. Данная схема весьма примитивна, но полностью справляется со своей задачей. Все что требуется для качественной зарядки Li-Ion аккумуляторов, это стабилизировать выходное напряжение зарядного устройства и ограничить ток заряда.

Зарядное устройство отличается надежностью, компактностью и высокой стабильностью выходного напряжения, а, как известно, для литий-ионных аккумуляторов это является очень важной характеристикой при зарядке.

Схема зарядного устройства для li-ion аккумулятора

Схема зарядного устройства выполнена на регулируемом стабилизаторе напряжения TL431 и биполярном NPN транзисторе средней мощности. Схема позволяет ограничить зарядный ток аккумулятора и стабилизирует выходное напряжение.
Зарядное устройство для литий-ионного аккумулятора


В роли регулирующего элемента выступает транзистор Т1. Резистор R2 ограничивает ток заряда, значение которого зависит лишь от параметров аккумулятора. Рекомендуется использовать резистор мощностью 1 вт. Другие резисторы могут иметь мощность 125 или 250 мВт.

Выбор транзистора определяется необходимым зарядным током установленным для зарядки аккумулятора. Для рассматриваемого случая, зарядки аккумуляторов от мобильных телефонов, можно применить отечественные или импортные NPN транзисторы средней мощности (например, КТ815, КТ817, КТ819). При высоком входном напряжении или использовании транзистора малой мощности, необходимо транзистор установить на радиатор.

Светодиод LED1 (выделен красным цветом в схеме), служит для визуальной сигнализации заряда аккумулятора. При включении разряженного аккумулятора, индикатор светится ярко и по мере заряда тускнеет. Свечение индикатора пропорционально току заряда аккумулятора. Но следует учесть, что при полном затухании светодиода, батарея все еще будет заряжаться током менее 50ма, что требует периодического контроля над устройством для исключения перезаряда.

Для повышения точности контроля окончания заряда, в схему зарядного устройства добавлен дополнительный вариант индикации заряда аккумулятора (выделен зеленым цветом) на светодиоде LED2, маломощном PNP транзисторе КТ361 и датчике тока R5. В устройстве возможно использование любого варианта индикатора в зависимости от требуемой точности контроля заряда аккумулятора.

Представленная схема предназначается для заряда только одного Li-ion аккумулятора. Но это зарядное устройство можно использовать и для заряда других видов аккумуляторов. Требуется лишь выставить необходимое для этого значение выходного напряжения и ток зарядки.

Изготовление зарядного устройства

1. Приобретаем или подбираем из имеющихся в наличии, комплектующие для сборки в соответствии со схемой.

2. Сборка схемы.
Для проверки работоспособности схемы и ее настройки, собираем зарядное устройство на монтажной плате.

Зарядное устройство для литий-ионного аккумулятора


Диод в цепи питания аккумулятора (минусовая шина – синий провод) предназначен для предотвращения разряда литий-ионного аккумулятора при отсутствии напряжения на входе зарядного устройства.

3. Настройка выходного напряжения схемы.
Подключаем схему к источнику питания напряжением 5…9 вольт. Подстроечным сопротивлением R3 устанавливаем выходное напряжение зарядного устройства в пределах 4,18 – 4,20 вольта (при необходимости, в конце настройки измеряем его сопротивление и ставим резистор с нужным сопротивлением).

4. Настройка зарядного тока схемы.
Подключив к схеме разряженный аккумулятор (о чем сообщит включившийся светодиод), резистором R2 устанавливаем по тестеру величину зарядного тока (100…300 ма). При сопротивлении R2 менее 3 ом светодиод может не светится.

5. Готовим плату для монтажа и пайки деталей.
Вырезаем необходимый размер из универсальной платы, аккуратно обрабатываем края платы напильником, очищаем и лудим контактные дорожки.
Зарядное устройство для литий-ионного аккумулятора


6. Монтаж отлаженной схемы на рабочую плату
Переносим детали с монтажной платы на рабочую, паяем детали, выполняем недостающую разводку соединений тонким монтажным проводом. По окончании сборки основательно проверяем монтаж.
Зарядное устройство для литий-ионного аккумулятора


Зарядное устройство может быть собрано любым удобным способом, в том числе и навесным монтажом. При монтаже без ошибок и исправных деталях оно начинает работать сразу же после включения.
Зарядное устройство для литий-ионного аккумулятора


При подключении к зарядному устройству, разряженный аккумулятор начинает потреблять максимальный ток (ограниченный R2). При приближении напряжения аккумулятора к заданному, ток заряда будет падать и при достижении напряжения на аккумуляторе 4.2 вольта, зарядный ток будет практически нулевым.

Однако оставлять аккумулятор, подключенный к зарядному устройству на продолжительное время, не рекомендуется, т.к. он не любит перезаряда даже малым током и может взорваться или загореться.

Если устройство не работает, то необходимо проверить управляющий вывод (1) TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы. Микросхема TL431 встречается довольно часто, особенно в БП компьютеров.
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
35 комментариев
  1. Иван_Похмельев
    1. Схема на T2 прилеплена бездумно. Почему? Подумайте сами.
    2. Ток заряда зависит от напряжения источника питания, об этом надо не забывать.
    3. Отсутствие отключения при снижении тока зарядки ниже (0,07...0,1) C требует внимания, нельзя оставлять аккумулятор на зарядку на ночь, надо приглядывать за ним и вовремя отключать.
  2. lihvin Автор
    Цитата: Иван_Похмельев
    1. Схема на T2 прилеплена бездумно. Почему? Подумайте сами.
    2. Ток заряда зависит от напряжения источника питания, об этом надо не забывать.
    3. Отсутствие отключения при снижении тока зарядки ниже (0,07...0,1) C требует внимания, нельзя оставлять аккумулятор на зарядку на ночь, надо приглядывать за ним и вовремя отключать.


    Ваши комментарии написаны бездумно. Почему? Подумайте сами.
    1. Иван_Похмельев
      То есть, по сути дела ответить нечем?
  3. Иван_Похмельев
    Раз ответить Вам пока нечего, продолжим спрашивать. ))
    Какое напряжение будет на аккумуляторе, когда на последовательно включённых аккумуляторе и диоде (не отражённом на схеме, но присутствующем в собранном изделии) напряжение достигнет указанных Вами 4,2 В?
    Какой тип этого диода?
  4. Делаюсам
    Судя по внешнему виду, это 1N4007.
    "наибольшее значение тока через устройство не должно превышать 1 А; максимальное падение напряжения при открытом p-n переходе не более 1 В при значении тока 1 А." -
    Странно, что его нет в схеме. Не каждый способен отследить этот казус, на монтажной.
    Прошу автора ответить за обвинение в адрес Ивана.
    Цитата: lihvin
    Ваши комментарии написаны бездумно. Почему? Подумайте сами.

    Вопрос им поставлен правильно..

    Цитата: Иван_Похмельев
    Какое напряжение будет на аккумуляторе, когда на последовательно включённых аккумуляторе и диоде (не отражённом на схеме, но присутствующем в собранном изделии) напряжение достигнет указанных Вами 4,2 В?
  5. Иван_Похмельев
    Цитата: Делаюсам
    Судя по внешнему виду, это 1N4007.
    Это один из самых массовых диодов в этом корпусе, но, возможно, запаян какой-то другой.
  6. Иван_Похмельев
    Ответов нет? Продолжим вопросы:
    Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы.
    А какое же наибольшее тогда? Datasheet читали или это Ваше личное наблюдение за окружающей природой?
  7. lihvin Автор
    Цитата: Делаюсам
    [/i]-
    Прошу автора ответить за обвинение в адрес Ивана.
    Цитата: lihvin
    Ваши комментарии написаны бездумно. Почему? Подумайте сами.

    Вопрос им поставлен правильно..

    Цитата: Иван_Похмельев
    Какое напряжение будет на аккумуляторе, когда на последовательно включённых аккумуляторе и диоде (не отражённом на схеме, но присутствующем в собранном изделии) напряжение достигнет указанных Вами 4,2 В?


    Извиняюсь за пропуск нескольких вопросов, т.к. не имею возможности целый день быть на сайте, дела. Затем к ответам.
    Владимир Николаевич!
    Объясните пожалуйста, почему приведенная Вами строка является обвинением в адрес Ивана П. ,а его строка в комментариях "1. Схема на T2 прилеплена бездумно. Почему? Подумайте сами." является педагогическим шедевром?
    Если "местный авторитет" не может ясно сформулировать вопрос и поэтому загадывает загадки, у всех спрашивает - откуда растут руки (уже подозрительно), а интересуется только рейтингом в комментаторах месяца, то зачем тратить время на ответы к таким вопросам. Поэтому, каков вопрос - таков и ответ.
    На конкретные вопросы по устройству я отвечу.
    1. Диод в цепи аккумулятора появился в связи с применением зарядного устройства (ЗУ) на практике, в составе другой схемы. Для данной схемы он необязателен, т.к. аккумулятор можно извлечь после зарядки до выключения ЗУ. Виноват, но заметил его на фото ЗУ уже при редактировании описания работы. Поэтому его и нет на схеме.
    2. "Какое напряжение будет на аккумуляторе, когда на последовательно включённых аккумуляторе и диоде напряжение достигнет указанных 4,2 В?"
    Если установить на клеммах для подключения аккумулятора 4,2 В до заряда, то после заряда оно таким и будет.
    3. "Какой тип этого диода?" " Судя по внешнему виду, это 1N4007."
    Диод другой, с близкими этому характеристиками. В эти дни посмотреть не могу, ЗУ работает за городом. Да в схеме он и не нужен.
    4. "2. Ток заряда зависит от напряжения источника питания, об этом надо не забывать." Не забудем. Для зарядки аккумулятора важен максимально допустимый ток (ограниченный R2), а далее он будет только уменьшаться. Его можно выставить при наибольшем напряжении ИП. (см. 3 абзац с конца описания).
    5. "3. Отсутствие отключения при снижении тока зарядки ниже (0,07...0,1) C требует внимания, нельзя оставлять аккумулятор на зарядку на ночь, надо приглядывать за ним и вовремя отключать." (см. 2 абзац с конца описания, видимо не хватило сил дочитать ).
    6. "Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы. " "А какое же наибольшее тогда? Datasheet читали или это Ваше личное наблюдение за окружающей природой? " - Очередной шедевр учительского творчества.
    Если прочитать последний абзац описания, то он начинается " Если устройство не работает, то ... " и далее комментируемое.
    Вопросов по существу более не нашел, а комментатор пусть продолжает считать заклепки у танка...
  8. Иван_Похмельев
    Цитата: lihvin

    6. "Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы. " "А какое же наибольшее тогда? Datasheet читали или это Ваше личное наблюдение за окружающей природой? " - Очередной шедевр учительского творчества.

    Отвечать на вопрос не будем?

    И на вопрос по схеме на T2 тоже отвечать не желаем?
  9. Иван_Похмельев
    Цитата: lihvin
    Диод в цепи аккумулятора появился в связи с применением зарядного устройства (ЗУ) на практике, в составе другой схемы. Для данной схемы он необязателен,

    Тем не менее, в описание Вы его включили:
    Диод в цепи питания аккумулятора (минусовая шина – синий провод) предназначен для предотвращения разряда литий-ионного аккумулятора при отсутствии напряжения на входе зарядного устройства.
  10. Иван_Похмельев
    Цитата: lihvin
    Если установить на клеммах для подключения аккумулятора 4,2 В

    В Вашем тексте не так:
    устанавливаем выходное напряжение зарядного устройства в пределах 4,18 – 4,20 вольта
    По Вашей схеме "выход +" - верхний вывод R3, "выход -" - нижний вывод R4.
  11. Иван_Похмельев
    Продолжим вопросы: на схеме у Вас подборный резистор R2 (3...8) Ом (не будем придираться к тому, что в ряду E24 нет такого номинала), а на монтаже - подстроечный аж на 47 Ом. К чему бы это?
  12. Иван_Похмельев
    Почему вообще выбрали столь сомнительную схему без стабилизации тока заряда? Ещё один копеечный транзистор пожалели?
  13. lihvin Автор
    Цитата: Иван_Похмельев
    Цитата: lihvin

    6. "Его значение должно быть не меньше 2,5 В. ... ."

    Отвечать на вопрос не будем?
    Вчера я ответил и на этот вопрос. Повторю:
    Если прочитать последний абзац описания, то он начинается " Если устройство не работает, то ... " и далее комментируемое.
    А если непонятно, попробую дополнить.
    "Если устройство не работает, то необходимо проверить управляющий вывод (1) TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы." При меньшем напряжении необходимо подобрать резистор R1, величина которого обеспечит ток катода TL431 более 1ма, или проверить годность комплектующих.

    "И на вопрос по схеме на T2 тоже отвечать не желаем?"

    1. Почему "тоже", я уже ответил на 7 ваших вопросов (половина которых была раскрыта в описании ЗУ).
    2. Вы же до сих пор не смогли сформулировать свой вопрос, что же Вам там не нравится. Может быть, если Вы прочитаете 4-й абзац после схемы ЗУ, то и вопрос пропадет.
  14. lihvin Автор
    Цитата: Иван_Похмельев
    Цитата: lihvin
    Диод в цепи аккумулятора появился в связи с применением зарядного устройства (ЗУ) на практике, в составе другой схемы. Для данной схемы он необязателен,

    Тем не менее, в описание Вы его включили:
    Диод в цепи питания аккумулятора (минусовая шина – синий провод) предназначен для предотвращения разряда литий-ионного аккумулятора при отсутствии напряжения на входе зарядного устройства.


    На этот вопрос, я вчера также отвечал: "заметил его на фото ЗУ уже при редактировании описания работы. Поэтому его и нет на схеме." Для объяснения нестыковки, после обнаружения и под этим же фото, указал предназначение этого диода. Чтобы у Вас загадок не осталось. А применение этого диода на усмотрение изготовителя.
  15. lihvin Автор
    Цитата: Иван_Похмельев
    Цитата: lihvin
    Если установить на клеммах для подключения аккумулятора 4,2 В

    В Вашем тексте не так:
    устанавливаем выходное напряжение зарядного устройства в пределах 4,18 – 4,20 вольта
    По Вашей схеме "выход +" - верхний вывод R3, "выход -" - нижний вывод R4.

    Выходное напряжение зарядного устройства аккумулятора, снимается с клемм для подключения аккумулятора. И не важно что находится внутри ЗУ. При отсутствии диода в схеме будет как Вы написали, при наличии - по другому, но клеммы то будут те же.
  16. lihvin Автор
    Цитата: Иван_Похмельев
    Продолжим вопросы: на схеме у Вас подборный резистор R2 (3...8) Ом (не будем придираться к тому, что в ряду E24 нет такого номинала), а на монтаже - подстроечный аж на 47 Ом. К чему бы это?

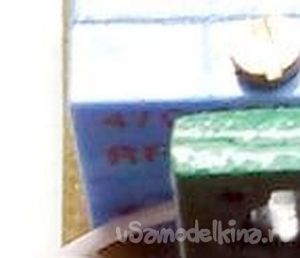

    На рабочей плате стоит подстроечное сопротивление номиналом 472 (4700ом или 4,7к), на последнем фото это видно. На схеме это R3. В качестве R2 установлено многооборотное сопротивление 10ом.

  17. lihvin Автор
    Цитата: Иван_Похмельев
    Почему вообще выбрали столь сомнительную схему без стабилизации тока заряда? Ещё один копеечный транзистор пожалели?

    Для Вас она сомнительная, а для меня простая, проверенная и надежная. Для заряда литиевых аккумуляторов важно стабильное напряжение (оно обеспечивается), а возможные колебания тока по мере заряда компенсируются большим запасом по зарядному току (до 0,7С). К чему усложнения работоспособной схемы. Но как только Вы ее будете собирать, то обязательно усовершенствуете и расскажете как.
  18. Иван_Похмельев
    Цитата: lihvin
    В качестве R2 установлено многооборотное сопротивление 10ом.

    Врать нехорошо.
  19. Иван_Похмельев
    Для самых упёртых и не понимающих о чём идёт речь, пишущих:
    необходимо проверить управляющий вывод (1) TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы.
    На самом-то деле типовое значение опорного напряжения равно примерно 2,5 В и может отклоняться в рабочем диапазоне температур и токов на ± 0,1 В, то есть, принимать значения от 2,4 В до 2,6 В.
  20. Иван_Похмельев
    Для самых упёртых, не понимающих о чём идёт речь и не желающих понимать, что же не так со схемой на T2.
    Для получения напряжения на аккумуляторе 4,2 В надо иметь на коллекторе T1 никак не меньше 4,8 В.
    Сопротивление резистора R5 равно 22 Ом, стало быть, при токе 0,1 А на нём упадёт 2,2 В, а при токе 0,3 А - 6,6 В. А это значит, что минимальное напряжение питания при токе 0,1 А должно быть не менее 7 В, а при токе 0,3 А - не менее 11,4 В. И где тут продекларированные автором (5...9) В?
    Крайне рекомендую автору внимательнейшим образом изучить закон Ома.
  21. lihvin Автор
    Цитата: Иван_Похмельев
    Цитата: lihvin
    В качестве R2 установлено многооборотное сопротивление 10ом.

    Врать нехорошо.

    В этом Вы правы. Видимо не нашел 10ом и поставил больше. Но согласитесь, что это ничего не меняет, т.к. в работе участвует только установленная при настройке часть подстроечного сопротивления. Для справки, в интернете есть программа определяющая рег. номер автомобиля сфотографированного сбоку.
  22. lihvin Автор
    Цитата: Иван_Похмельев
    Для самых упёртых и не понимающих о чём идёт речь, пишущих:
    необходимо проверить управляющий вывод (1) TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы.
    На самом-то деле типовое значение опорного напряжения равно примерно 2,5 В и может отклоняться в рабочем диапазоне температур и токов на ± 0,1 В, то есть, принимать значения от 2,4 В до 2,6 В.

    Согласен с Вами, и что же здесь нового?
  23. lihvin Автор
    Цитата: Иван_Похмельев
    Для самых упёртых, не понимающих о чём идёт речь и не желающих понимать, что же не так со схемой на T2.

    Ну наконец то! Хотя и не смогли, традиционно, обойтись без многочисленных оскорблений, но созрели (истина дороже) и уже в конце подготовленного ответа (благодарность от имени читателей), наконец то, выплыл и вопрос. А спроси сразу: "Не согласен с напряжением питания ЗУ из-за доп. схемы на Т2" где потом взять 7 лишних комментариев.
    С законом Ома, в расчете падения напряжения, а Вас полный порядок. Но как вижу, рекомендованный "4-й абзац после схемы ЗУ", Вы так и не прочитали. А там написано: "... в схему ЗУ добавлен дополнительный вариант индикации заряда ... . В устройстве возможно использование любого варианта индикатора ... ." В связи с этим, удивляюсь, насколько же избирательно Ваше внимание. Один диод установленный на плате и отсутствующий в схеме, Вы вспоминали в комментариях трижды. А то, что блок деталей на Т2, оговорен как сменный и отсутствует на плате Вы не заметили многократно... .
  24. Иван_Похмельев
    Цитата: lihvin
    Согласен с Вами, и что же здесь нового?
    Только то, что Ваше предположение:
    Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения
    ложное. Вы представили неверные сведения, больше ничего.
  25. Иван_Похмельев
    Цитата: lihvin
    Хотя и не смогли, традиционно, обойтись без многочисленных оскорблений,

    Приведите мне пример, где я кого-нибудь оскорбляю. Я за этим слежу, а если Вы сарказм по поводу безграмотности принимаете за оскорбление, то это Ваши личные проблемы.
  26. Иван_Похмельев
    Цитата: lihvin
    Но как вижу, рекомендованный "4-й абзац после схемы ЗУ", Вы так и не прочитали. А там написано: "... в схему ЗУ добавлен дополнительный вариант индикации заряда ... . В устройстве возможно использование любого варианта индикатора ... ."
    Совершенно верно, так и написано: "в схему ЗУ добавлен". Этот индикатор включён в Вашу схему, без всяких указаний на то, что питать надо от совершенно другого источника. А то, что Вы не в ладах с законом Ома следует из того, что Вы не могли самостоятельно ответить на поставленный простой и ясный вопрос.
  27. Иван_Похмельев
    Ещё один вопрос: какой конкретно тип резистора использован в качестве R2?
  28. lihvin Автор
    Цитата: Иван_Похмельев
    Цитата: lihvin
    Вы представили неверные сведения, больше ничего.

    Очередной раз убеждаюсь, что читать вы не научились! А видите только то, что хотите видеть и что подходит под ваши "умозаключения".
  29. lihvin Автор
    Цитата: Иван_Похмельев
    Цитата: lihvin
    Вы не могли самостоятельно ответить на поставленный простой и ясный вопрос.

    Напомните ваш простой и ясный вопрос, не этот-ли:
    Цитата: Иван_Похмельев
    1. Схема на T2 прилеплена бездумно.

    Цитата: lihvin
    Цитата: Иван_Похмельев
    2. Для самых упёртых, не понимающих о чём идёт речь и не желающих понимать, что же не так со схемой на T2.

    И далее аналогично в течении 4-х дней ...
    На остальную часть вопроса отвечу так. Перечитайте мой ответ, из которого взяли цитату, целиком, не выбирая и не переиначивая смысл написанного слова.
  30. lihvin Автор
    Цитата: Иван_Похмельев
    Ещё один вопрос: какой конкретно тип резистора использован в качестве R2?

    Зачем вы, такой разносторонний супер грамотный специалист и ясновидец, спрашиваете? Вы все про все и про всех знаете.
    Вы этот подстроечный многооборотный резистор уже рассмотрели под микроскопом (даже фото сделали), изучили всю документацию, проконсультировались в Оксфорде и подготовили несколько очередных комментариев с опровержением на мой ответ. Дерзайте.
    Тем более, что на этот вопрос я уже ответил.
  31. Иван_Похмельев
    Цитата: lihvin
    Зачем вы, такой разносторонний супер грамотный специалист и ясновидец, спрашиваете?

    Вы в очередной раз проявили свою техническую безграмотность: возможно, для Вас это будет новостью, но в таком корпусе существует достаточно много многооборотных подстроечников. Меня интересует конкретный тип, применённый Вами. Или стесняетесь назвать?
  32. Иван_Похмельев
    Цитата: lihvin
    Цитата: Иван_Похмельев
    Цитата: lihvin
    Вы представили неверные сведения, больше ничего.

    Очередной раз убеждаюсь, что читать вы не научились! А видите только то, что хотите видеть и что подходит под ваши "умозаключения".
    Я вижу только то, что Вы пишете, а пишете Вы ложные сведения.
    Разъясню для самых непонятливых, не знающих азов математики: Ваш текст
    необходимо проверить управляющий вывод (1) TL431 на наличие напряжения. Его значение должно быть не меньше 2,5 В. Это наименьшее допустимое значение опорного напряжения для этой микросхемы.

    означает, что напряжение 3 В - прекрасное значение, а 2,45 В - никуда не годное. На самом деле всё ровно наоборот!
  33. Иван_Похмельев
    Цитата: lihvin
    Напомните ваш простой и ясный вопрос, не этот-ли:
    Цитата: Иван_Похмельев
    1. Схема на T2 прилеплена бездумно.

    Нет, цитировать, так уж полностью, не обрезая:
    1. Схема на T2 прилеплена бездумно. Почему? Подумайте сами.
    Вам дали возможность подумать, Вы ей не воспользовались. ((
  34. Иван_Похмельев
    Ладно, я смотрю, автор про подстроечник отвечать не собирается. Поэтому для остальных расскажу, почему я это спрашивал: у подобных подстроечников, как правило, маленький допустимый ток через движок, у каких-то 30 мА, у каких-то 100 мА. Поэтому нельзя их ставить в токовую цепь в таком включении, как у автора.
