    Зарядное устройство литиевых аккумуляторов на базе модуля 4056

    Зарядное устройство литиевых аккумуляторов на базе модуля 4056

    Предлагается вариант изготовления (сборки) простого зарядного устройства (ЗУ) для заряда литиевых аккумуляторов на базе модуля 4056.
    Устройство имеет минимальную комплектацию и широкие возможности.

    Активный пользователь сайта Jerry, в процессе обсуждения ЗУ, рекомендовал мне использовать для заряда Li-Ion аккумуляторов, устройство на базе микросхемы TP4056 с фиксированным напряжением заряда, настраиваемым током заряда, автоматическим отключением заряженного аккумулятора, индикацией процесса заряда и его окончания.

    Предложение заинтересовало. Ранее с этой микросхемой на практике не сталкивался. Прочитал ее характеристики и приобрел пару модулей с защитой, для сборки пробного зарядного устройства. В минимальной базовой комплектации, ЗУ предназначается для заряда двух Li-Ion аккумуляторов 18650.
    Возможно, аналогичное решение может пригодиться и в Вашей практике.

    1. Характеристики зарядного модуля

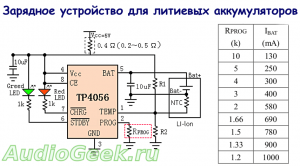

    Модуль заряда одноэлементных Li-Ion аккумуляторов выполнен на основе микросхемы TP4056. Зарядный модуль имеет неплохой функционал, также существует возможность увеличения выходного тока путем параллельного соединения нескольких плат. Модуль конструктивно прост, компактен, имеются различные варианты компоновки и исполнения в зависимости от изготовителя, от наличия защиты аккумулятора от разряда и перезаряда. Модуль широко распространен и дешев, даже в розничной продаже.



    Технические характеристики модуля:

    - Номинальное входное напряжение - 4,5…5,5 В;
    - Максимальное входное напряжение - 8,0 В
    (выше 5,5 В не рекомендуется, из-за повышенного нагрева микросхемы);
    - Напряжение полного заряда - 4,2 В;
    - Ток заряда - до 1А (настраивается);
    - Защита от глубокого разряда: 2,40±0,10 В;
    - Диапазон рабочих температур: -10 до +85 С;
    - Размер платы – 23…27 х 17…19 мм.
    - Вес: 2…5 г;

    Предельное напряжение заряда аккумулятора зафиксировано в модуле на уровне 4,2 В (с точностью 1,5%). Ток заряда может быть установлен или изменен в пределах от 50мА до 1000мА заменой (регулировкой) одного резистора R prog .
    Микросхема TP4056 автоматически завершает цикл заряда, при достижении напряжения 4,2 В и падении зарядного тока до 0,1 от установленного значения.
    Модуль имеет индикацию процесса заряда. При начале заряда включается красный светодиод, а при отключении аккумулятора зажигается синий (зеленый) светодиод, красный при этом гаснет.

    Другими функциями TP4056 будут – постоянный контроль напряжения, блокировка при пониженном напряжении, автоматическая перезарядка. Микросхема имеет встроенный термодатчик, позволяющий уменьшить ток заряда в зависимости от ее перегрева. При необходимости, имеется возможность подключить внешний термодатчик.
    Кроме микросхемы ТP4056 (контроллера зарядки) на плате модуля (в некоторых модификациях) установлены чипы DW01 (схема защиты) и ML8205A (сдвоенный ключ MOSFET). Они служат для защиты аккумулятора от критического (глубокого) разряда, перезаряда, перегрузки и короткого замыкания.

    Следует обратить внимание на слабое место микросхемы ТP4056. Модуль на ее базе не содержит схемы защиты от неправильного включения аккумулятора. Необходимо соблюдать полярность при его подключении. При неправильном подключении, контроллер выходит из строя из-за превышения максимального тока. Кроме того, контроллер пробивается и на его выходе (аккумуляторе) появляется полное входное напряжение. Это особенно опасно на пальчиковых аккумуляторах типа 18650. При их установке легко ошибиться с полярностью подключения.

    Процесс заряда аккумулятора


    1. Контроль напряжения подключенного аккумулятора;
    2. Зарядка током в 0,1 от установленного резистором R prog, до уровня 2,9 В (если напряжение на аккумуляторе ниже);
    3. Зарядка установленным током;
    4. При достижении на аккумуляторе напряжения 4,2 В, оно стабилизируется на этом уровне. По мере дальнейшей зарядки аккумулятора, ток заряда падает;
    5. При снижении тока до 0,1 от установленного резистором R prog, зарядное устройство отключается.
    6. По окончании зарядки, контроллер продолжает проверку напряжения аккумулятора. Ток при контроле составляет 2…3 mkA. При падении напряжения до 4,0В, если аккумулятор не отключен, зарядка включается снова.

    2. Комплектация зарядного устройства

    Имеется - два приобретенных модуля 4056 и два аккумулятора 18650 установленных в держателе.
    Комплектуем устройство разъемом для подключения питания 5,0 В от адаптера, двумя ползунковыми переключателями ПД11-3, двумя резисторами на 1,0…1,2 кОм и парой многооборотных резисторов СП5-3 сопротивлением по 15 кОм. Эти резисторы позволят регулировать ток заряда в пределах от 100 мА до 1000мА.

    Для размещения зарядных модулей отлично подошел прозрачный пластиковый корпус от зубочисток. Для вентиляции плат, отвода тепла и вывода соединительных проводников, в боковых стенках корпуса просверлены отверстстия диаметром 3…4 мм.

    Для установки всех деталей зарядного устройства подбираем корпус. В данном случае хорошо подошел пластмассовый корпус для хранения механического индикатора часового типа. Индикатор давно почил, переселяем из коробки хранящиеся там мелкие детали и используем ее в устройстве. В боковой стенке корпуса, закрепляем штатной гайкой разъем для подключения питания.



    3. Изготовление зарядного устройства

    Доработка зарядных модулей

    Провода питания модуля припаиваем к входным контактам (IN+) и (IN-). При желании возможно подключение модулей через имеющиеся, параллельно выведенные, входные разъемы mini USB или Micro USB.
    Аккумулятор присоединяется проводниками к выходным контактам модуля (B+) и (B-).

    С платы модуля отпаиваем резистор R prog (на фото, это R3 = 1,2 кОм, включенный между ножкой 2 микросхемы ТP4056 и общим проводом). К освобожденным контактам припаиваем проводники, которые в дальнейшем подключим к многооборотным подстроечным резисторам на 15 кОм.


    Сборка зарядного устройства

    Для сборки всех узлов устройства, по внутренним размерам выбранного корпуса, из листа текстолита вырежем основание. Двумя винтами с потайной головкой закрепим на основании держатель аккумуляторов, с помощью кусочка алюминиевого угольника зафиксируем на основании положение переменных резисторов.

    Установим зарядные модули в свой подготовленный прозрачный корпус, выведем подпаянные проводники в соответствующие стороны. Закрепим корпус модулей на основании двухсторонним скотчем.

    Подключим контакты держателя аккумуляторов к зарядным модулям.

    Для регулирования тока заряда, последовательно соединим подстроечный резистор на 15 кОм с постоянным резистором 1,0…1,2 кОм и подключим их к выведенным от модулей проводникам. Для миниатюризации ЗУ возможно использовать и снятые ранее smd - резисторы.
    Подпаяем разъем для подключения питания. Подключим зарядное устройство к сети, через адаптер 220/5,0 В.

    Установим аккумуляторы в держатель и проверим работу ЗУ, предварительно выставив ток заряда для каждого аккумулятора. При отсутствии особых требований, ток заряда обычно устанавливается в соотношении 0,2…0,5 от емкости установленного аккумулятора (0,2С).

    При положительном результате соберем всю конструкцию устройства окончательно.

    Проверим работу ЗУ под нагрузкой в полном цикле – разряд аккумуляторов до 3,0 В, зарядка на собранном ЗУ.

    Включаем питание. Горят синие светодиоды и мерцают красные.

    Устанавливаем один аккумулятор, в соответствующем модуле зажигается красный светодиод. Подключаем второй аккумулятор, срабатывает другой модуль.


    По мере полной зарядки аккумуляторов, в соответствующем модуле красный светодиод переключается на синий. При контроле заряженного аккумулятора, мультиметр показывает напряжение 4,17…4,18 В, что соответствует заявленной точности.

    При установке тока заряда по 450 мА на каждом аккумуляторе, нагрева модулей (в закрытом корпусе) в течение всего цикла не наблюдалось. Больший ток установить не имел возможности, т.к. максимальный ток адаптера 1000 мА.

    Отключаем питание, закрываем ЗУ крышкой, устройство готово к эксплуатации, транспортировке и хранению в бытовых условиях.


    4. Эксплуатация зарядного устройства

    Для зарядки двух аккумуляторов, работу с ЗУ можно было закончить, но появилась необходимость в подзарядке разнотипных аккумуляторов от старых телефонов, которые проще зарядить по одному. Поэтому потребовалось установить для каждого модуля свой выключатель питания. Для этой цели используем пару ползунковых переключателей ПД11-3. Закрепим их на общей плате и установим на свободном месте основания в корпусе ЗУ.
    Подпаяем выключатели в цепи питания модулей и можно экономно работать с различной комбинацией заряжаемых аккумуляторов.

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Устройство защиты для линейного БП

    Мощный блок питания

    9.7
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    7
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.33 из 10 (голосов: 3 / История оценок)

    Добавить комментарий

    24 комментария
    Korolev
    lihvin,
    Для справки - резистор R prog = 30 кОм дает зарядный ток в 50 мА.

    Ну да, как раз суммарно и наберётся:

    парой многооборотных резисторов СП5-3 сопротивлением по 15 кОм.

    smile

    lihvin Автор
    Цитата: Jerry
    Цитата: Korolev
    ... ток в 100 мА будет несколько великоват.
    Может и так. Осталось проверить возможности TP4056 по минимальному току.

     Для справки - резистор R prog = 30 кОм дает зарядный ток в 50 мА.

    Jerry
    Цитата: Korolev
    Не испытывал судьбу, но ведь тема-то возникла из:
    Jerry  Вчера, 09:34  Сомнительное утверждение, плюс есть шанс получить критически большой, ничем не ограниченный ток между аккумуляторами

    Безопасность, простота и универсальность наше кредо drinks

    Korolev
    Jerry,
    Банки бахают от критического перезаряда и перегрева, разве нет?

    Не испытывал судьбу, но ведь тема-то возникла из:

    Jerry  Вчера, 09:34  Сомнительное утверждение, плюс есть шанс получить критически большой, ничем не ограниченный ток между аккумуляторами

    smile

    Jerry
    Цитата: Korolev
    ... ток в 100 мА будет несколько великоват.
    Может и так. Осталось проверить возможности TP4056 по минимальному току.
    Цитата: Korolev
    Да ЗУ-то может и ничего не будет, а вот "бабахи" банок в нём, да ещё и на моём рабочем столе, мне нахрен не впились.

    Банки бахают от критического перезаряда и перегрева, разве нет?

    Korolev
    lihvin,
    Так и я пишу о обсуждаемом "конкретном техническом решении". Более мощный ИП на 3А стоит рядом на столе, а разъем в ЗУ рассчитан и на него. И далее по тексту...

    Ну да, конечно, далее по тексту:

    Больший ток установить не имел возможности, т.к. максимальный ток адаптера 1000 мА.

    smile

    Korolev
    Jerry,
    100 мА вполне комфортный ток заряда, разве нет?

    Ну, если исходить из рекомендации: "ток заряда обычно устанавливается в соотношении 0,2…0,5 от емкости установленного аккумулятора (0,2С)", и "Аккумулятор LOSONCOER CP1254, аккумулятор 115 мАч для Sony WF-1000XM3, WF-1000X, TWS, WF-1000X, Bluetooth", то ток в 100 мА будет несколько великоват.

    А что ему (ЗУ) будет?

    Да ЗУ-то может и ничего не будет, а вот "бабахи" банок в нём, да ещё и на моём рабочем столе, мне нахрен не впились.  smile

    Jerry
    Цитата: Korolev
    А если сюда ещё добавить цифровой вольтметр/амперметр, то получится вообще сказка.
    Хорошая добротная идея goodgood  Пяти вольт для питания вполне хватает. Решится автор на доработку?
    Цитата: Korolev
    Для маленьких аккумов от беспроводных наушников нужны и очень маленькие токи. Боюсь цепочка
    двумя резисторами на 1,0…1,2 кОм и парой многооборотных резисторов СП5-3 сопротивлением по 15 кОм. Эти резисторы позволят регулировать ток заряда в пределах от 100 мА до 1000мА.
    не позволит выставить безопасные токи.    Аргументация надумана и несостоятельна.
    100 мА вполне комфортный ток заряда, разве нет?
    Цитата: Korolev
    Ну да, а я прям так тупо, даже не "звякнув" тестером, скорее пихать всякую хрень в своё ЗУ!


    А что ему (ЗУ) будет?

    lihvin Автор
    Цитата: Korolev
    lihvin,
    Использование более мощного ИП позволит установить для каждого аккумулятора ток до 850...900 мА, которые позволяет модуль ...

    В стопитсоттысячный раз повторяюсь: я обсуждаю данное, конкретное техническое решение!

    Так и я пишу о обсуждаемом "конкретном техническом решении". Более мощный ИП на 3А стоит рядом на столе, а разъем в ЗУ рассчитан и на него. И далее по тексту...


    Korolev
    lihvin,
    Использование более мощного ИП позволит установить для каждого аккумулятора ток до 850...900 мА, которые позволяет модуль

    В стопитсоттысячный раз повторяюсь: я обсуждаю данное, конкретное техническое решение! А вариантов может быть множество, в том числе и на иных модулях. Хотя в инете море информации и по этим модулям, в том числе и перестройка их на режим 8,4 В, 2S, с балансировкой банок.  yes

    Korolev
    Jerry,
    Это вчера и сегодня автор заряжает работающие в паре, а завтра ... сегодня это 18650, а завтра ...

    Сегодня он играет джаз, а завтра Родину продаст!

    Сегодня он играет рок, а завтра стянет кошелек!

    Сегодня вальсы он танцует, а завтра Родиной фарцует!   xaxa

    сосед принесет пару аккумуляторов

    Ну да, а я прям так тупо, даже не "звякнув" тестером, скорее пихать всякую хрень в своё ЗУ!  nea

    зарядным воспользуется кто-то другой и т.д.

    Ихто конкретно воспользуется моей непонятной коробочкой, в которую ещё что-то (БП) впыривать надо? Домовой? Барабашка? Тогда так им надо! Нехрен лезть куда не попадя!  smile

    сегодня это 18650, а завтра маленький аккум от беспроводных наушников.

    Для маленьких аккумов от беспроводных наушников нужны и очень маленькие токи. Боюсь цепочка

    двумя резисторами на 1,0…1,2 кОм и парой многооборотных резисторов СП5-3 сопротивлением по 15 кОм. Эти резисторы позволят регулировать ток заряда в пределах от 100 мА до 1000мА.

    не позволит выставить безопасные токи.  nea  Аргументация надумана и несостоятельна. Хотя согласен:

    применение переменного резистора вполне хорошее решение

    А если сюда ещё добавить цифровой вольтметр/амперметр, то получится вообще сказка. smile

    lihvin Автор
    Цитата: Korolev
    lihvin,

     нет желания растягивать удовольствие процесса зарядки комплекта

    Именно поэтому Вы и ограничили максимальный ток заряда значением 450 мА на каждом аккумуляторе, даже менее 0,2С? smile

    Установка зарядного тока в 450 мА - это предельная величина выходного тока тестируемого адаптера 220/5В в 1000 мА, разделенная на два аккумулятора. Снижение тока на 10% позволяет работать адаптеру длительное время без нагрева.  Использование более мощного ИП позволит установить для каждого аккумулятора ток до 850...900 мА, которые позволяет модуль. Что кстати невозможно, при параллельном подключении аккумуляторов к одному модулю.


    Jerry
    Цитата: Korolev
    Чисто теоретически - согласен, неправ (и про старуху бывает порнуха), но, КМК, весьма сомнительна ситуация, когда на зарядку одновременно ставятся полностью заряженный (зачем) и полностью разряженный аккумуляторы, тем более, что уважаемый автор, по его утверждению, делал данный проект для аккумуляторов, работающих в паре.
    Это вчера и сегодня автор заряжает работающие в паре, а завтра или через год все может поменятся, сосед принесет пару аккумуляторов, зарядным воспользуется кто-то другой и т.д.
    Цитата: Korolev
    Да нафига там проверять-то? Выставил один раз, и забыл. Это же не ток заряда, а ограничение максимального тока модуля, а уж минимальные токи в начале и в конце цикла заряда модуль регулирует сам.

    С точки зрения универсальности, применение переменного резистора вполне хорошее решение, ведь никогда не знаешь, что понадобится зарядить, сегодня это 18650, а завтра маленький аккум от беспроводных наушников.

    Korolev
    Jerry,
    Если Вам так хотелось универсальности, почему было не поставить малогабаритные переменные или подстроечные резисторы. Их можно отргадуировать и сразу визуально будет виден выставленный ток.

    Учитывая допустимость разброса зарядного тока в пределах 0,2…0,5 С, нет необходимости в точной регулировке, достаточно нескольких фиксированных значений. Например, в так любимых мной LiitoKala-х, их всего четыре: 500mA, 700mA, 1000mA, 2000mA, в некоторых моделях всего три значения: 300, 500, 1000 мА. А ведь там предусмотрена зарядка аккумуляторов весьма широкого диапазона емкостей. yes

    Korolev
    Jerry,
    Цитата: Korolev:     Да и при одновременном заряде один быстро "догонит" другого.

     Jerry:   Сомнительное утверждение, плюс есть шанс получить критически большой, ничем не ограниченный ток между аккумуляторами

    Чисто теоретически - согласен, неправ (и про старуху бывает порнуха), но, КМК, весьма сомнительна ситуация, когда на зарядку одновременно ставятся полностью заряженный (зачем) и полностью разряженный аккумуляторы, тем более, что уважаемый автор, по его утверждению, делал данный проект для аккумуляторов, работающих в паре.  smile

    Применение многооборотных резисторов усложнило пользование зарядным устройством. Теперь надо перед каждым зарядом проверять, сколько там выставлено тока.

    Да нафига там проверять-то? Выставил один раз, и забыл. Это же не ток заряда, а ограничение максимального тока модуля, а уж минимальные токи в начале и в конце цикла заряда модуль регулирует сам.  smile

    Korolev
    lihvin,
    заряжаемые аккумуляторы 18650 работают парой, .

    Работа аккумуляторов парой позволяет также и заряжать их парой, от одного модуля две банки одновременно (параллельно), как это, собственно, и организовано в миллионах Power bank-ков, АКБ ноутбуков, батареях гироскутеров, моноколёс, и т.д., и т.п.!  yes

     нет желания растягивать удовольствие процесса зарядки комплекта

    Именно поэтому Вы и ограничили максимальный ток заряда значением 450 мА на каждом аккумуляторе, даже менее 0,2С? smile

    А низкая цена модулей и возможность зарядить быстрее емкие аккумуляторы от любого источника, позволяют не экономить на мелочах.

    Любая, даже самая низкая цена, не отменяет понятия целесообразности, да и просто здравого смысла. Про несостоятельность аргумента "быстрее", сказано выше. smile

    "применение многооборотных резисторов" - позволит установить любой ток из диапазона (точность здесь не важна), для другого аккумулятора

    Действительно, точность здесь совершенно не важна, как, собственно, и конкретное значение величины зарядного тока:

    При отсутствии особых требований, ток заряда обычно устанавливается в соотношении 0,2…0,5 от емкости установленного аккумулятора (0,2С).

    "Ворота" в 2,5 раза! Сей факт позволяет безболезненно заряжать выставленным Вами током 450 мА, любые аккумуляторы, в том числе и "разнотипные аккумуляторы от старых телефонов, которые проще зарядить по одному", без каких-либо дополнительных регулировок.    yes

    lihvin Автор
    Цитата: Jerry

    Применение многооборотных резисторов усложнило пользование зарядным устройством. Теперь надо перед каждым зарядом проверять, сколько там выставлено тока. Если Вам так хотелось универсальности, почему было не поставить малогабаритные переменные или подстроечные резисторы. Их можно отргадуировать и сразу визуально будет виден выставленный ток.

    При повторной зарядке тех же аккумуляторов, даже удобнее, бывшая настройка тока на многооборотном сопротивлении точно не изменится (тем более "случайно"). При необходимости изменения и контроля тока, на это уйдет всего пара минут. Не вижу проблем при периодической зарядке.      Резисторы выбрал "из того что было" и такие вполне устраивают - малые размеры, удобное крепление и доступ при настройке, стабильность установленной настройки.

    Jerry
    Цитата: lihvin
    "применение многооборотных резисторов" - позволит установить любой ток из диапазона (точность здесь не важна), для другого аккумулятора, заменив SMD - резистор всего один раз, что иногда бывает критично при перепайках на мелких дорожках платы.


    Применение многооборотных резисторов усложнило пользование зарядным устройством. Теперь надо перед каждым зарядом проверять, сколько там выставлено тока. Если Вам так хотелось универсальности, почему было не поставить малогабаритные переменные или подстроечные резисторы. Их можно отргадуировать и сразу визуально будет виден выставленный ток.

    lihvin Автор
    Цитата: Jerry
    Цитата: Korolev
    Разноразряженные аккумы можно заряжать по одному.
    Вот автор и сделал возможность зарядки по одному одновременно yes

    Спасибо, Вы дали емкий и лаконичный ответ, у меня так не получилось.

    lihvin Автор
    Цитата: Korolev

    Не совсем понятно применение отдельного модуля на каждую банку, КМК достаточно и одного модуля, как это организовано в стандартных РВ. И почему бы для зарядки не использовать штатный разъём модуля, зачем привязываться к конкретному БП?  dontknow


     Также считаю необоснованным применение многооборотных резисторов СП5-3, ну не настолько уж и важна очень точная установка значения зарядного тока, вполне достаточно просто заменить R prog на резистор другого значения.


    "применение отдельного модуля на каждую банку", "использовать штатный разъём модуля" - заряжаемые аккумуляторы 18650 работают парой, поэтому нет желания растягивать удовольствие процесса зарядки комплекта.  А низкая цена модулей и возможность зарядить быстрее емкие аккумуляторы от любого источника, позволяют не экономить на мелочах.

    "применение многооборотных резисторов" - позволит установить любой ток из диапазона (точность здесь не важна), для другого аккумулятора, заменив SMD - резистор всего один раз, что иногда бывает критично при перепайках на мелких дорожках платы.

    Jerry
    Цитата: Korolev
    Разноразряженные аккумы можно заряжать по одному.
    Вот автор и сделал возможность зарядки по одному одновременно yes
    Цитата: Korolev
    Да и при одновременном заряде один быстро "догонит" другого.


    Сомнительное утверждение, плюс есть шанс получить критически большой, ничем не ограниченный ток между аккумуляторами negative

    Korolev
    Jerry,
    Аккумуляторы могут быть разряжены по разному, два модуля дают универсальность.

    Разноразряженные аккумы можно заряжать по одному. Да и при одновременном заряде один быстро "догонит" другого.  smile

     автор может применять и возможно применил то, что у него есть в большем наличии.

    Автор может применять всё что угодно, вопрос в в целесообразности и универсальности того или иного решения. Сегодня обилие USB-источников позволяет обойтись вообще без отдельного БП.  yes

    Jerry
    Цитата: Korolev
    Не совсем понятно применение отдельного модуля на каждую банку
    Почему же, все понятно. Аккумуляторы могут быть разряжены по разному, два модуля дают универсальность.
    Цитата: Korolev
    И почему бы для зарядки не использовать штатный разъём модуля, зачем привязываться к конкретному БП

    Согласен, штатный разъем модуля, в век грандиозного распространения зарядных для мобильных гаждетов, вполне можно было использовать, но согласитесь, автор может применять и возможно применил то, что у него есть в большем наличии.

    Korolev

    Не совсем понятно применение отдельного модуля на каждую банку, КМК достаточно и одного модуля, как это организовано в стандартных РВ. И почему бы для зарядки не использовать штатный разъём модуля, зачем привязываться к конкретному БП?  dontknow

    потребовалось установить для каждого модуля свой выключатель питания

    При одном модуле не понадобилось бы.   smile  Также считаю необоснованным применение многооборотных резисторов СП5-3, ну не настолько уж и важна очень точная установка значения зарядного тока, вполне достаточно просто заменить R prog на резистор другого значения.

    появилась необходимость в подзарядке разнотипных аккумуляторов от старых телефонов

    Кажется уже писал. Для подключения любых других банок, дооснащал свои Litokal-ы "муляжами" банок 18650 с отходящими проводами с Вагами на концах. А уж к Вагам-то подключаю что угодно, включая контакты от ЗУ "лягушка". yes
