    Устройство для разряда литиевых аккумуляторов

    Устройство для разряда литиевых аккумуляторов


    Предлагается вариант устройства для разряда литиевых аккумуляторов, с регулировкой разрядного тока, индикацией процесса и автоматическим отключением аккумулятора при установлении на нем порогового напряжения 3,0…3,1 В. Рассматриваются литий - ионные (Li-ion) и литий - полимерные (Li-Pol) аккумуляторы. Возможна работа с никель - металлогидридной (NiMH) и никель - кадмиевой (NiCd) батареей аккумуляторов из трех элементов.

    Продолжительность жизни аккумуляторов смартфонов традиционно оценивается в 500 – 600 циклов зарядки - разрядки. Вследствие внутренних процессов, после некоторого числа перезарядок аккумулятор теряет свою емкость. Также, если в предыдущих циклах работы, емкость аккумулятора часто не использовалась полностью, в аккумуляторе возникает «эффект памяти» - снижение емкости аккумулятора при неполном разряде. Например, аккумулятор, который систематически заряжают в интервале 20 – 80 % может потерять до 40 % имеющейся емкости - от 0 до 20 и от 80 до 100 %.

    Но это в основном относится, к уходящим в прошлое никель – металлогидридным и никель – кадмиевым аккумуляторам. Новые гаджеты уже комплектуются литиевыми аккумуляторами. Но старые конструкции еще работают в различных устройствах. В них, для поддержания ресурса аккумулятора и смягчения «эффекта памяти», рекомендуется периодически выполнять его «тренировку» - осуществлять разряд аккумулятора до минимально допустимого (порогового) напряжения, а затем полностью его зарядить.

    Литиевые аккумуляторы практически не подвержены «эффекту памяти». При работе с ними рекомендуется поступать иначе. А именно, держать заряд аккумулятора в пределах 40 – 80 %. Другими словами, заряжать по мере необходимости, но не до конца и не давать ему возможности разрядиться полностью.

    Однако, из-за нестабильного процесса зарядки (заряжаем телефон где, когда и как придется - от USB, от разных з/у, от внешнего аккумулятора) специалисты рекомендуют и на литиевых аккумуляторах, периодически выполнять цикл аналогичный «калибровке» аккумулятора.
    Для калибровки и профилактики, желательно, раз в 1 – 3 месяца разрядить аккумулятор полностью, затем зарядить на 100% и выдержать на зарядке несколько часов.

    В телефонах и других устройствах, рабочий диапазон напряжения на Li-Ion аккумуляторе находится в пределах 3,5…4,2 В.

    При снижении напряжения ниже 3,0 В, индикатор телефона покажет 0% заряда и устройство выключится. И хотя система покажет 0%, в аккумуляторе еще осталось 5% номинальной емкости. Производители назначают этот порог, для запаса заряда на поддержание дальнейшей работы системы до следующего подключения к з/у.

    Если напряжение понизится до 2,5В, Li-Ion аккумулятор начнет быстро разряжаться и контроллер отключит его как неисправный. Каждая такая разрядка значительно уменьшает емкость аккумулятора, а после этого, зарядить его штатным з/у уже не получится.
    Для поддержания долгосрочной службы аккумулятора в рабочем состоянии предлагается, изготовить устройство для разряда литиевого аккумулятора с возможностью регулировки разрядного тока. Индикация процесса разряда выполняется непрерывным свечением светодиода. При достижении порогового напряжения 3,0…3,1 В на аккумуляторе, он практически отключается от нагрузки, а светодиод начинает изредка мигать.

    Схема устройства для разряда литиевых аккумуляторов

    Для разряда аккумулятора реализуем несложную схему из доступных деталей.

    Схема состоит из двух основных частей – узла разряда аккумулятора (левая часть схемы, относительно Х1) и индикатора разряда аккумулятора (правая часть).

    Работу всей схемы объединяет узел проверки напряжения, выполненный на базе специализированной микросхемы (DA1) PS Т529Н, специально разработанной для контроля напряжения. Такие микросхемы называют мониторами напряжения или детекторами напряжения. Достоинствами таких микросхем является крайне низкое потребление энергии в дежурном режиме (около 3 мкА), высокая точность и четкость момента переключения при достижении порогового значения напряжения. Все это достигается построением микросхемы на основе операционного усилителя.

    Примененный в схеме монитор напряжения, при понижении напряжения на аккумуляторе ниже 3,1 В, подключает выход микросхемы (вывод 3) к общему проводу, создавая на выходе низкий уровень напряжения. При напряжении на аккумуляторе выше 3,1 В, на выходе микросхемы поддерживается высокий уровень. Эта функция микросхемы позволяет устройству, при достижении порогового напряжения, переключить режим индикации процесса разряда и своевременно отключить разряд аккумулятора.

    Вместо используемого в схеме монитора напряжения PS Т529Н на пороговое напряжение 3,1 В, допустимо использовать похожие микросхемы других производителей, например BD4731. Или воспользоваться детекторами на напряжение 3,08 В - TS809CXD, МСР103Т-315Е/ТТ, TCM809TENB713, САТ809ТТВI-G. Аналогично можно использовать подобную микросхему на другое напряжение, необходимое для работы устройства. Найти такие микросхемы на различные напряжения, кроме продаж, несложно при разборке старой аудио и видео техники.

    Изготовление разрядного устройства

    Изготовление индикатора разряда аккумулятора

    Для более заметной и экономичной индикации окончания разряда аккумулятора, вводим в устройство режим мигающего светодиода. Для этого изготовим простейший генератор импульсов высокой скважности на двух транзисторах VT1 и VT2, образующих несимметричный мультивибратор.

    При напряжении на аккумуляторе выше 3,1 В и высоком уровне на выходе детектора напряжения, генератор не работает, светодиод горит непрерывно.

    При разряде аккумулятора, а следовательно появившемся низком уровне на выходе микросхемы, генератор импульсов включается и через усилитель на транзисторе VT3 включает светодиод с периодом: пауза – 3…20 сек., короткая вспышка - 1 сек. Длительность паузы и вспышки регулируются резисторами R2, R3 и конденсатором С1. Такой режим индикации позволяет уменьшить потребляемый ток генератора в паузе до 0,15 mА, а при вспышке до 4,8 mА, что становится важным, когда аккумулятор уже разряжен до порогового напряжения и дальнейшие утечки желательно уменьшить.

    Изготовление и сборка монтажной платы

    Вырезаем из универсальной печатной платы кусочек размером примерно 20 х 25 мм. Размер вырезаемой платы будет зависеть от применяемых деталей, их компоновки при монтаже. Обрабатываем края заготовки, зачищаем и лудим дорожки.

    Подбираем детали согласно правой части схемы (относительно разъема Х1) и собираем индикатор разряда на монтажной плате. Подключаем изготовленный индикатор разряда аккумулятора к регулируемому источнику питания и проверяем работу схемы, плавно изменяя напряжение от 4,5 до 2,8 В.



    Изготовление разрядного устройства

    Узел разрядки аккумулятора (левая часть схемы) построен на базе транзисторов VT4 и VT5 соединенных по схеме Дарлингтона. Нагрузкой при разрядке аккумулятора служит резистор R6 номиналом 1…2 Ом, мощностью 2 Ватта.

    Регулировка разрядного тока осуществляется потенциометром R8 номиналом 680 - 1000 Ом. При полностью заряженном аккумуляторе будет возможна регулировка разрядного тока в пределах от 0 до 1,0А. По мере снижения напряжения на аккумуляторе при его разряде, разрядный ток будет уменьшаться. Для его стабилизации, в диапазоне до напряжения стабилизации, между точкой «А» и общим проводом можно установить стабилитрон, например КС133А (КС433А).

    Узел отключения разряда аккумулятора выполнен на транзисторе VT6. Низкий уровень на выходе детектора напряжения (при наступлении порогового напряжения) открывает транзистор VT6, соединяя базу управляющего транзистора VT5 с общим проводом. При этом транзисторы VT5 и VT4 закрываются и ток разряда уменьшается до 3,5 mА. В этом режиме, аккумулятор может без последствий находиться в разрядном устройстве некоторое время, изредка сигнализируя о своем состоянии. До порогового напряжения в 3,0 В у него имеется запас 0,05…0,07 В.

    При изготовлении, разделим схему узла разрядки аккумулятора на две части. Детали, активно выделяющие тепло – силовой транзистор VT4 на радиаторе и нагрузочный резистор R6 (состоит из двух параллельно соединенных резисторов по 2 Ома), отделены от управляющих элементов схемы для уменьшения на них температурного влияния.

    Закрепим силовой транзистор КТ815Б на алюминиевом радиаторе, а через отрезок фольгированного гетинакса закрепим и соединим в цепь нагрузочный резистор.



    Сборка и испытание устройства для разряда аккумулятора

    Для проверки и настройки схемы, соберем все устройство для разряда аккумулятора на универсальной монтажной плате. Подключаем схему устройства к блоку питания с плавной регулировкой напряжения в пределах 2,5…5,0 В и проверяем работу устройства в целом.

    Плавно уменьшаем входное напряжение на гнездах для подключения аккумулятора (разъем Х1) начиная с 4,5 В. До напряжения 3,1 В светодиод горит непрерывно.

    Проверяем ток разряда установленного аккумулятора.

    При напряжении на аккумуляторе 3,8 В, максимальный ток разряда определяется в 0,73А.

    Потенциометром R8 устанавливаем ток разряда 0,5А и начинаем понижать входное напряжение. При значении 3,01…3,05 В светодиод гаснет.


    Переключаем мультиметр в режим измерения тока, значение тока разряда после отключения аккумулятора составляет всего 3,5 mA.


    Остается перенести детали управляющей части узла разрядки, с монтажной на рабочую плату и собрать все устройство для разряда аккумулятора в корпусе.

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Устройство Схема

    Простое напоминающее устройство

    Сенсорный регулятор света ОСС

    9.8
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    9.8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 9.87 из 10 (голосов: 5 / История оценок)

    Добавить комментарий

    29 комментариев
    R555
    wariorjam,


    А для 12 вольтового литиевого акб можно ее как то приспособить


    Можно, но осторожно. Если не заморачиваться с контроллерами заряда/разряда, пойдёт компаратор совдеповсий два порога придётся выставить. Зарядка и разрядка. Корректно. Иначе рванёт, мало не покажется. Литий-ионный приходилось тестить. Взрыв и возгорание потом. Ужас, как граната ф-1 help Стену разнесло в гараже кооперативном.


    Кто не ошибается, тот не делает ничего.
    lihvin Автор
    Цитата: wariorjam

    А для 12 вольтового литиевого акб можно ее как то приспособить

    АКБ 12v вероятно состоит из 3-4 элементов по 3,7v. Предлагаю два варианта.

    1. При необходимости калибровки аккумулятора и возможности  доступа к каждому элементу батареи, разрядить их по отдельности на этом устройстве.

     2. Доработать эту схему. При трех элементах в аккумуляторе, пороговое напряжение батареи составит 9,0-9,1v. В схему нужно будет добавить делитель напряжения на резисторах, с выходом на выв. 1 DA1. Подбором сопротивления резисторов, при напряжении питания схемы 9,0v, добиться на выходе делителя, напряжения 3,0v. Аналогичное решение приведено в схеме статьи  https://usamodelkina.ru/11050-drayver-dlya-svetodiodnogo-fonarya.html

    Как вариант более простого решения - заменить микросхему DA1, на необходимое пороговое напряжение.

    wariorjam

    А для 12 вольтового литиевого акб можно ее как то приспособить


    R555

    Отличная самоделка! Уже многие ломают копья над этой статьёй. У меня сейчас недостаточно времени, чтобы в полной мере анализировать, обсуждать. Пока-что лови это, Автар, мои оценки по всем шкалам высшие, ну почти, чтоб особо не зазновался)))

    Кто не ошибается, тот не делает ничего.
    ino53
    Цитата: Иван_Похмельев
    Возможно за счёт недокументированных параметров при таких токах остатки выходного транзистора больше 0,7 В,

    "И я, и я, и я того же мнения!©"

    Возможно, следовало бы низ R5 подключить к коллектору VТ2, увеличить  R3 на два порядка, тогда и С1 можно было бы нормальный поставить, неполярный.  А ваапче-то завидна и абидна: тут процентов на 10 превысишь параметр, и получай - дым, вонь, огонь... А людям все проходит, как там у Разработчика - на ОУ ±24 В шло...  pardon

    Иван_Похмельев
    ino53, попробовал смоделировать схему генератора в Micro-Cap. Получается, что в импульсе ток порядка 100 мА, а на фронте до 300 мА. Возможно за счёт недокументированных параметров при таких токах остатки выходного транзистора больше 0,7 В, поэтому сигнализация будет работать. До более подробного анализа надо будет в модель добавить сам ключ.

    Правда, использовал не транзисторы по схеме, так как их моделей в  Micro-Cap нет, а BC547, BC557.



    Иван_Похмельев
    ino53, подробной внутренней схемы я не нашёл. Судя по эквивалентной схеме, коллекторный ток выходного транзистора ограничен его базовым резистором. Максимального тока в документации не указано, номинала нагрузочного резистора RL в схемах измерения параметров тоже нет. Исходя из этого, можно предположить, что выжечь выходной транзистор при номинальных напряжениях питания нельзя.




    ino53
    Цитата: Иван_Похмельев
    Напряжение на выходе ИС при срабатывании не более 0,4 В, выходной ток гарантируют не менее 10 мА. VT3 не может открыться.

    Если посмотреть на номинал R3=33 Ом, то выделенная цифра иногда будет превышена на порядок, и на 3 выводе DА1 из-за выхода ее из доп. режима может выскакивать нечто непредсказуемое... Иван_Похмельев, если не трудно - Ваше мнение? smile

    lihvin Автор
    Цитата: ino53
    Цитата: lihvin
    Выход DA1 соединен с коллектором выходного транзистора, внутри микросхемы, а его эмиттер с выводом 2 (т.е. с общим проводом),
    ... база транзистора VT3 через резистор сидит на земле и открываться он ну никак не может... dontknow

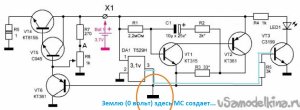

    А насчет твоей схемы - ну не спорь, есть там ошибка, разберись сам...

    Нет привычки спорить, тем более со специалистами в этой области. Пытаюсь объяснить свою точку зрения, если не прав, поправте, помогите разобраться. Буду благодарен - век живи, век учись.

    А так как предложенная схема четко работает на практике, как и написано в заметке, еще раз попытаюсь объяснить ее работу. На принцип. схеме аналогичного монитора (см. ниже) указано ее типовое включение. К выходу 3 м.схемы подключен светодиод через ограничительный резистор. Но, фактически, выход 3 является входом к электронному выключателю цепи питания светодиода.

     В устройстве разряда аккумулятора, вместо светодиода, выполнена схема импульсного индикатора разряда на мультивибраторе. Если упростить схему, получим делитель напряжения на двух резисторах из сопротивлений мультивибратора и перехода КЭ выходного транзистора. С этого делителя и снимаются импульсы мультивибратора идущие по питанию на общий провод и на базу VT3.

    lihvin Автор
    Цитата: Иван_Похмельев

    Очень странный номинал R1 2 миллиома.((

    Что он есть, что его нет - разницы никакой, база напрямую подключена к АКБ.((

    Извиняюсь, ошибка. Номинал R1 2,2 МОм (2,2 МегаОм).

    Иван_Похмельев
    Цитата: lihvin
    Не получается вставить принц. схему монитора напряжения

    Напряжение на выходе ИС при срабатывании не более 0,4 В, выходной ток гарантируют не менее 10 мА. VT3 не может открыться.



    ino53
    Цитата: lihvin
    1. Откуда перетягивать, Пробовал из WORD, из Firefox, копировать и перемещать

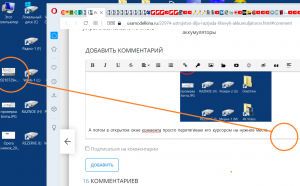

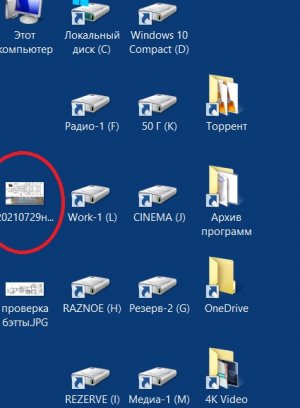

    Как я делаю. Ложу рисунок на раб. стол.

    А потом в открытом окне коммента просто перетягиваю его курсором на нужное место.

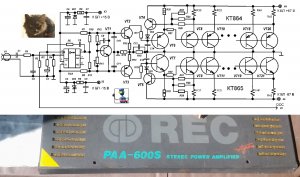

    Вот что получается.

    А насчет твоей схемы - ну не спорь, есть там ошибка, разберись сам...

    Иван_Похмельев

    Очень странный номинал R1 2 миллиома.((

    Что он есть, что его нет - разницы никакой, база напрямую подключена к АКБ.((


    lihvin Автор
    Цитата: ino53
    Цитата: lihvin

    Не получается вставить принц. схему монитора напряжения, пока не научился/.

    Смотрел структуру... Просто перетягивай рисунок в намеченное место...

    1. Откуда перетягивать, Пробовал из WORD, из Firefox, копировать и перемещать - со старого места рисунок ушел, в окнк комментария не появился...

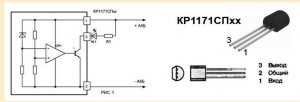

    2. Пока учусь, если нашли схему монитора пришлите в сообщении, попробую объяснить по ней, пока своя не получилась.
