Измеритель внутреннего сопротивления аккумулятора


Эксплуатация цифрового фотоаппарата с никель - кадмиевыми и никель - металлогидридными щелочными герметичными цилиндрическими аккумуляторами типоразмера АА подтолкнула меня к осознанию необходимости изготовления устройства для определения внутреннего сопротивления аккумулятора. В цифровом фотоаппарате аккумулятор работает при достаточно больших токах разряда – 300 – 600 мА. Практикой определено, что автоматика цифровых фотоаппаратов некорректно определяет остаточную ёмкость аккумулятора и выключает фотоаппарат. А аккумуляторы, вынутые из фотоаппарата, ещё приходится разряжать в менее привередливых устройствах: в фонариках, игрушках, плеерах.

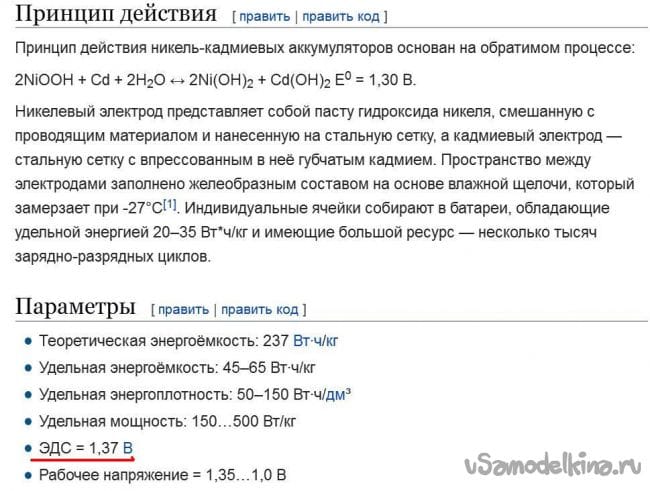

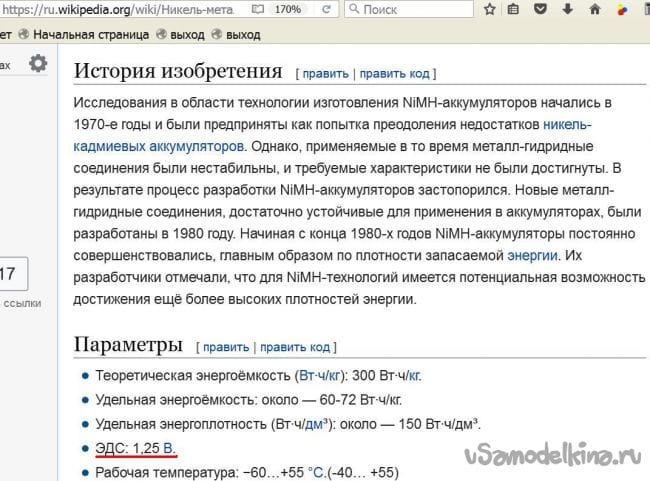

Определение внутреннего сопротивления аккумулятора, надеюсь, мне даст возможность определять на практике пригодность конкретного аккумулятора к работе в цифровом фотоаппарате. Реклама в этом вопросе оказалась плохим подсказчиком, если еще учесть, что электродвижущая сила никель - кадмиевых аккумуляторов равна 1,2 вольта, а электродвижущая сила никель - металлогидридного аккумуляторов равна 1,25 вольта ( по данным Википедии ).


Методологию измерения внутреннего сопротивления аккумуляторов я в основном использовал из документа – Гост Р МЭК 60285-2002 «Аккумуляторы никель - кадмиевыми герметичные цилиндрические».

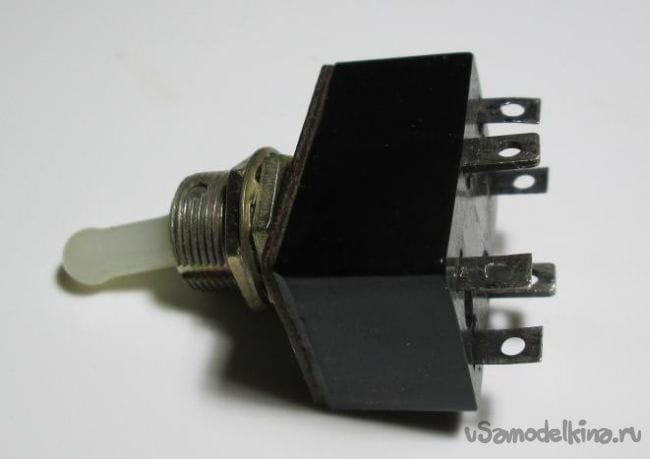

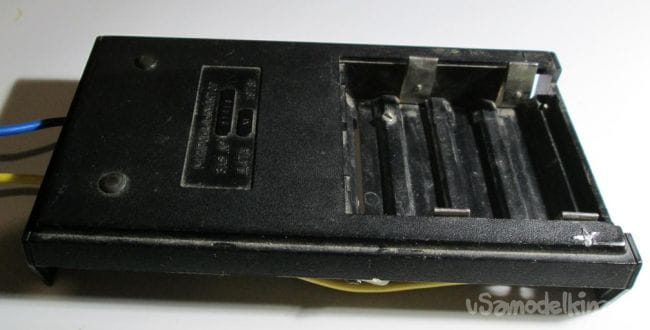

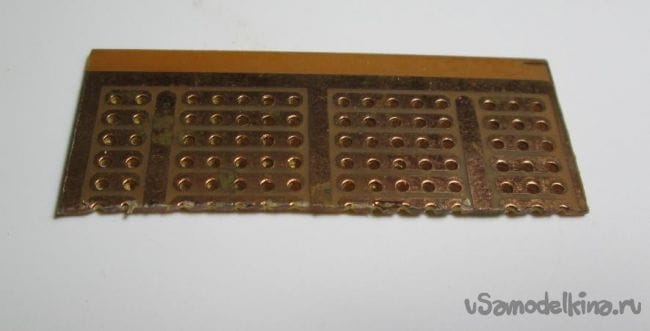

Я использовал сопротивление 12 Ом. Собрал из них и тумблера 2 разрядные цепи. Разрядные токи получились около 100 мА, 300 мА. Для измерения напряжения на сопротивлениях я использовал мультиметр APPA93N на диапазоне 2 Вольта. Собирал схему из того, что было. Резисторов меньшего сопротивления я не нашел. Корпус я использовал от старого микрокалькулятора. Сопротивление я установил на кусок макетной платы. Опытным путем выяснил, что для оценки качества источников питания лучше увеличить токи разряда.

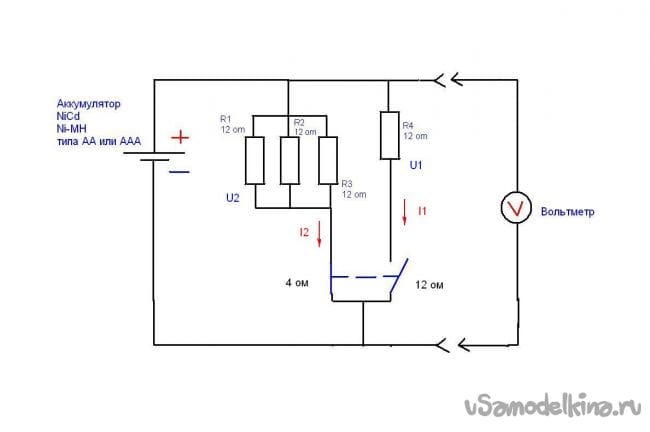

Схема измерителя внутреннего сопротивления никель - кадмиевых, никель - металлогидридных щелочных герметичных цилиндрических аккумуляторов и щелочных батареек типоразмера АА:

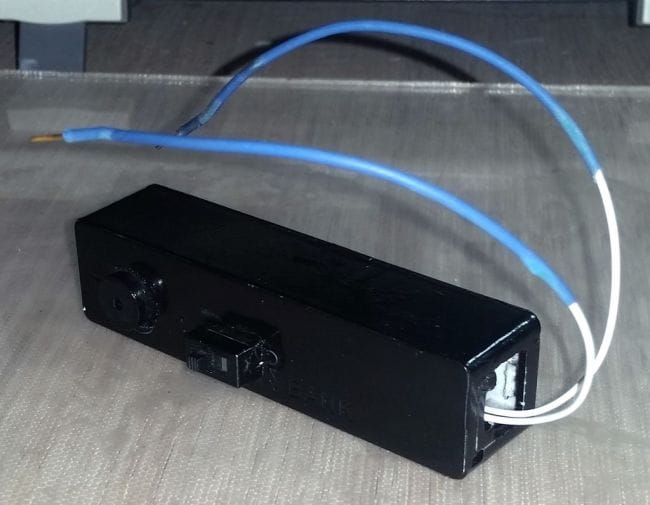

Готовый измеритель внутреннего сопротивления никель - кадмиевых, никель - металлогидридных щелочных герметичных цилиндрических аккумуляторов и щелочных батареек типоразмера АА:



Первое испытание никель - металлогидридными щелочными герметичными цилиндрическими аккумуляторами типоразмера АА фирмы Pleomax ёмкостью 2300 мАч. Напряжение (U1) на аккумуляторе, нагруженном на резисторе 12 Ом, составило 1,271 Вольта. Используя закон Ома, определяем силу тока в цепи (I1) . Сила тока равна 0,105917 Ампера или 105,917 мА. Переключаем тумблер. Напряжение (U2) на аккумуляторе, нагруженном на резисторе 4 Ом, составило 1,175 Вольта. Используя закон Ома, определяем силу тока в цепи (I2). Сила тока равна 0,29375 Ампера или 293,75 мА. Используя формулу для определения внутреннего сопротивления аккумулятора из Госта Р МЭК 60285-2002 «Аккумуляторы никель - кадмиевыми герметичные цилиндрические» ( Uвн=U1-U2/I2-I1), рассчитываем его – 0,511 Ом. Расчеты я автоматизировал. Для этого создал файл Wicrosoft Exel – расчеты.xlsx.
Расчеты.rar
raschety.rar [7.19 Kb] (скачиваний: 101)

В этом файле можно подставить измеренные значения напряжения U1, U2 и ваши значения нагрузочных сопротивлений и получить результат вычисления – внутреннее сопротивление аккумулятора или батарейки.

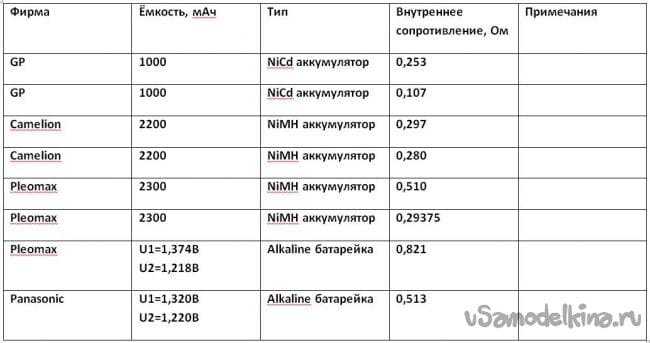

У меня скопилось небольшое количество аккумуляторов. Решил я их протестировать. Результаты тестирования я занес в таблицу.


В процессе работы над измерителем внутреннего сопротивления аккумулятора я узнал, что с 2005 года на рынке появились никель – металл – гидридные аккумуляторы с низким саморазрядом. Эти аккумуляторы продаются как «готовые к использованию» или «предварительно заряженные». Очень интересной особенностью никель – металл - гидридные аккумуляторов с низким саморазрядом является значительно более низкое внутреннее сопротивление, чем у обычных NiMH аккумуляторов. Еще одной особенностью этих новых аккумуляторов является их более высокая стоимость. А оценить качество и принадлежность конкретного аккумулятора к заявленному, как «готового к использованию» или «предварительно заряженного », вам поможет мой измеритель внутреннего сопротивления аккумулятора.
Удачи!
