    Мобильная система питания фотоаппарата с питанием от батареек типа АА



    Многие люди любят использовать фотоаппараты, вмонтированные в смартфоны. Я тоже стал обладателем смартфона и испробовал его фотографические возможности. Оказалось, что качество фотографий и удобство работы именно как фотоаппарата, смартфон не обеспечивает. И я вспомнил о фотоаппарате – «пожирателе» батареек.

    Не секрет, что существенным недостатком фотоаппаратов с питанием от батареек или аккумуляторов типа АА является малое количество кадров, сделанных на одном комплекте батареек. Применение аккумуляторов типа АА не спасает положение, хорошие аккумуляторы сложны в обслуживании, дороги и недолговечны. Фотоаппараты с питанием Li-ion аккумуляторов по количеству кадров, сделанных на одной зарядке аккумулятора, гораздо более привлекательны, но и стоят они гораздо дороже. Оказалось эту проблему можно решить быстро и дешево, при этом можно нивелировать недостаток Li-ion аккумуляторов – невозможность работать при отрицательных температурах.


    Для изготовления мобильной системы питания фотоаппарата понадобятся:



    Фото 1

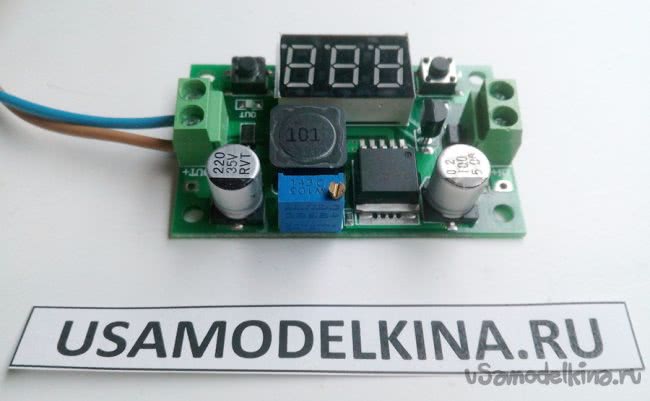

    Импульсный DC-DC понижающий преобразователь с возможностью настройки напряжения на выходе и функцией ограничения тока на микросхеме LM2596S-ADJ cо светодиодным вольтметром на плате, с диапазоном входного напряжения от 4 до 40В, с диапазоном выходного регулируемого напряжения 1,5-35В, с номинальным током 2А.



    Фото 2

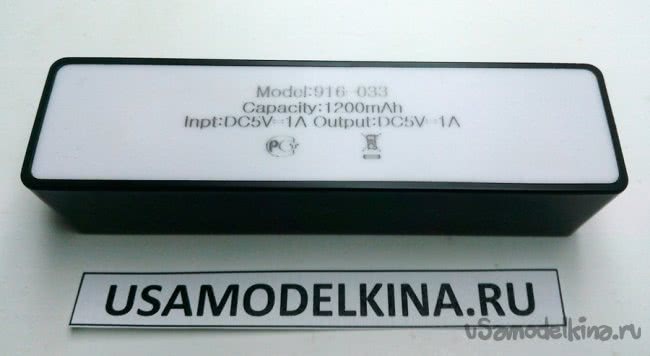

    Power bank – это устройство с Li-ion аккумулятором ёмкостью 1200 мАч с выходным напряжением 5В, с платой зарядки и контроля напряжения.



    Фото 3

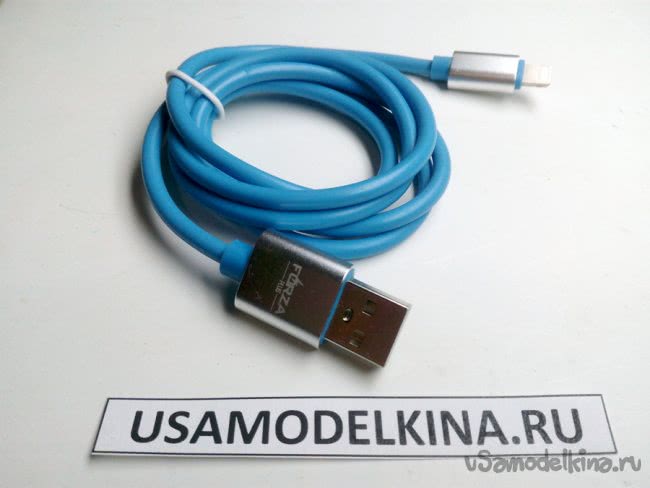

    Кабель USB.



    Фото 4

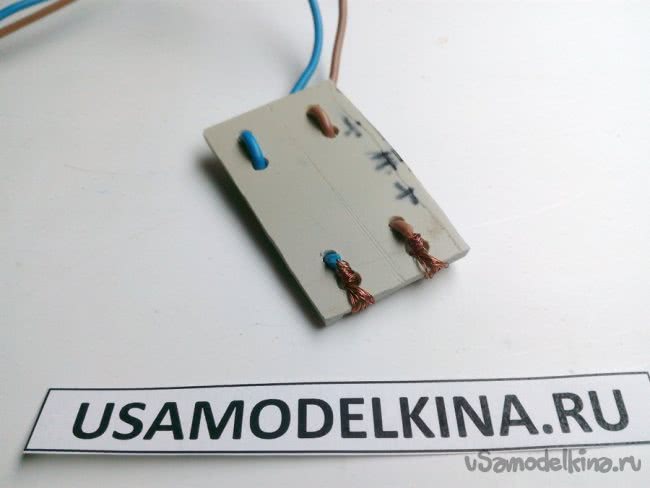

    Пластинка из диэлектрического материала с проводами для подключения регулируемого понижающего модуля питания к отсеку для батареек фотоаппарата. Пластинка самодельная. Она устанавливается в отсек фотоаппарата для батареек типа АА.


    У моего фотоаппарата нет разъёма для подключения внешнего блока питания, поэтому мне пришлось «городить огород».


    Нож.


    Отвертка для точных работ.


    Для этой самоделки даже паяльник не понадобился.



    Фото 5


    Первым делом я отрезал ненужный разъём USB кабеля, снял защитную оболочку USB кабеля и зачистил красный и черный провода. Мне не пришлось даже проверять, по каким проводам подаётся питание, так как во всех кабелях USB от источника питания по красному проводу подаётся плюс постоянного напряжения, а по черному проводу подаётся минус постоянного напряжения. В моём случае источником питания будет Power bank.



    Фото 6

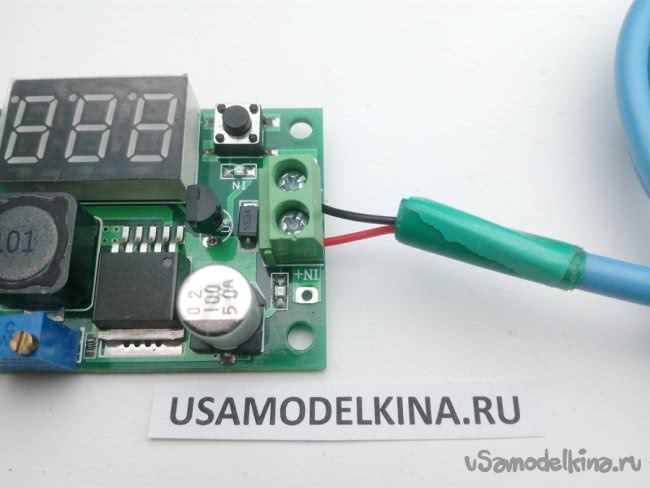

    [justify]Подключаю красный провод USB кабеля к клемме IN+ импульсного DC-DC понижающего преобразователя, а черный провод к клемме IN- импульсного DC-DC понижающего преобразователя. Теперь можно подключать USB кабель к Power bank и настраивать выходное напряжение переменным сопротивлением на плате импульсного DC-DC понижающего преобразователя, контролируя его по светодиодному вольтметру.



    Фото 6_1

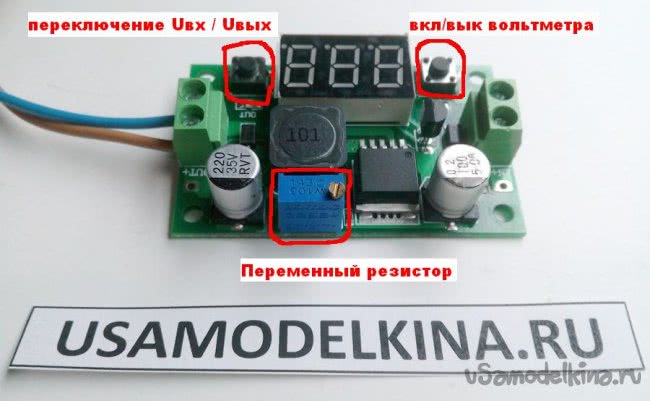

    На плате импульсного DC-DC понижающего преобразователя есть две кнопки. Кнопка, рядом с которой на плате есть надпись IN, включает и выключает светодиодный вольтметр при последовательном нажатии на нее. Кнопка, рядом с которой на плате есть надпись OUT, меняет на светодиодном вольтметре показания входного (IN) напряжения и выходного (OUT) напряжения при последовательном нажатии на нее. При этом загорается соответствующий светодиод. Рядом с этими светодиодами на плате нанесены надписи IN и OUT.
    [/justify]


    Фото 7



    Фото 8

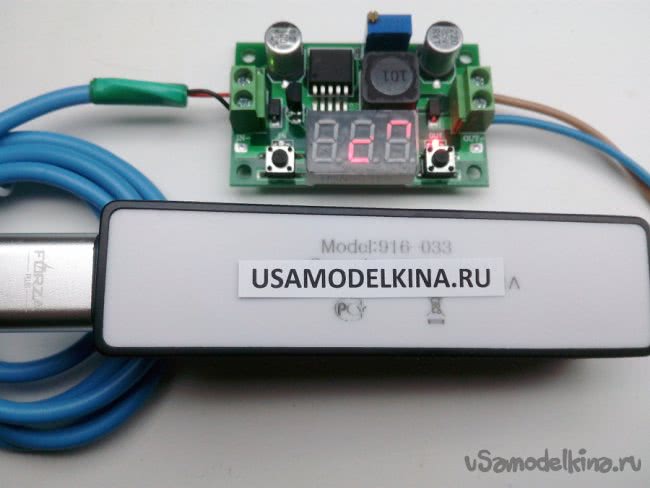

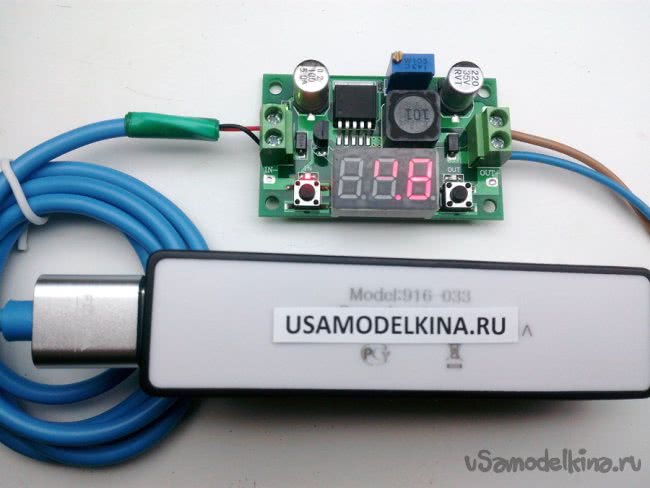

    Подключаю Power bank к импульсному DC-DC понижающему преобразователю. Включаю светодиодный вольтметр на плате импульсного DC-DC понижающего преобразователя и наблюдаю напряжение - 4,8В. Возник вопрос - какое напряжение выставить? Он был решен методом проб и ошибок. Выставил выходное напряжение 2,8 В на плате импульсного DC-DC понижающего преобразователя. Подключил фотоаппарат, нажимаю кнопку On, а он не включается. Отключил фотоаппарат. Покрутил переменный резистор, выставил напряжение - 2,9В. Подключил фотоаппарат, нажимаю кнопку On, но он снова не включается. Включения добился при выходном напряжении 3В. Сделал снимок, результат на фотографии ниже.



    Фото 9


    Фото 10


    В результате получаю мобильную систему питания фотоаппарата с Li-ion аккумулятором ёмкостью 1200 mAh. Теперь свой фотоаппарат я могу использовать и в мороз. Li-ion аккумулятор будет находиться в кармане одежды постоянно, а фотоаппарат извлекаться только при необходимости произвести фотосъёмку.


    Хочется отметить, что в продаже имеются регулируемые понижающие модули питания без светодиодного вольтметра на микросхеме LM2596S-ADJ, с диапазоном входного напряжения от 4 до 40В, с диапазоном выходного регулируемого напряжения 1,5-35В, с номинальным током 2А. Стоят они раза в два дешевле, и они легче конечно. Power bank можно использовать другой, с большей ёмкостью и с другим выходным напряжением.


    Спасибо за внимание!

    Успехов в творчестве!
