    Тестер для батареек АА и ААА универсальный

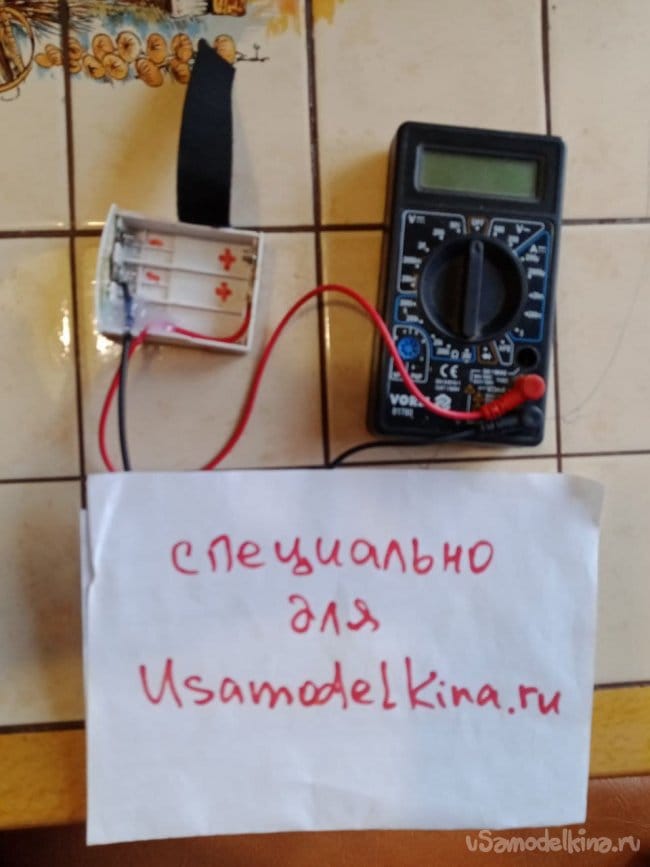

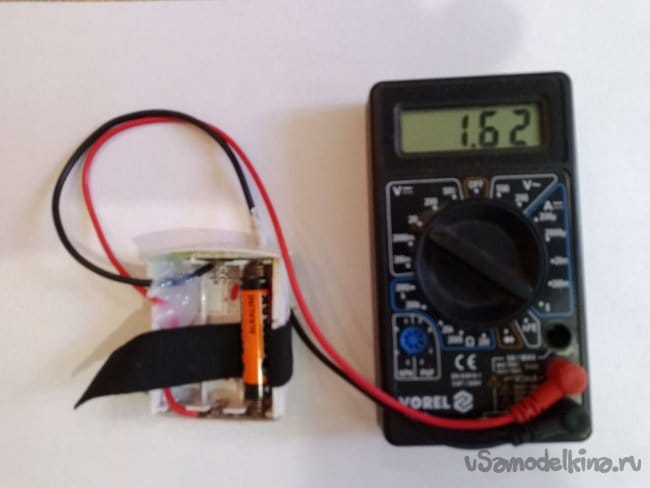

    Видео о том, как оно работает.

    Всем доброго дня, предлагаю вашему вниманию на мой взгляд полезную и дешёвую самоделку для

    проверки батареек типов АА и ААА

    . Наверняка у каждого дома, как и у меня, есть коробка с такими батарейками, и когда пульт телика перестаёт работать, начинаются поиски новых батареек. Конечно же, их нет, но есть коробка с немного бэу. И начинаем пробовать, на каких пульт заработает. Муторно и долго. Для сортировки батареек у каждого своя система, моя называлась «сын-умелые-ручки». Ему вручался мультиметр, проводился короткий инструктаж, выдавались три коробки (для свежих, так себе и совсем убитых батареек) и он садился их тестировать. Но потом он вырос, поступил в Кадетский Корпус и уехал от нас. В короткие увольнения рука не поднимается загружать его такой рутинной работой. Попробовав пару раз своими руками потестировать батарейки тестером, я пришёл к выводу о необходимости создания устройства, которое бы мне облегчило этот труд. Недостатки, которые я выявил при ручном тестировании щупами напрямую: не всегда хороший контакт, как следствие неточность степени годности. И ещё двух рук не хватает. И батарейки постоянно выпадают и норовят закатиться под диван. Короче, надо сделать приблуду для упрощения процедуры тестирования батареек, а заодно и аккумуляторов формата АА и ААА, уж делать, так универсальную вещь. Поиски в сети дали такие цифры: для батареек напряжение больше 1,5 В – отлично, от 1,2 до 1,5 В терпимо для пультов и неважных часов. Ток бы тоже хорошо мерить, но всё в наших руках, зато будет к чему стремиться.

    Итак, нам понадобится

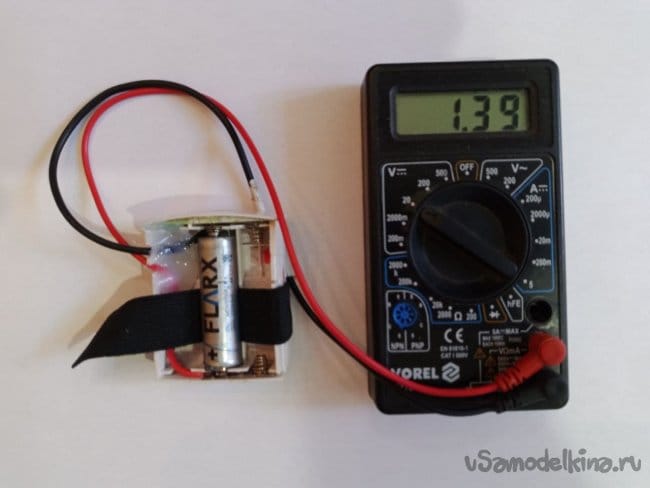

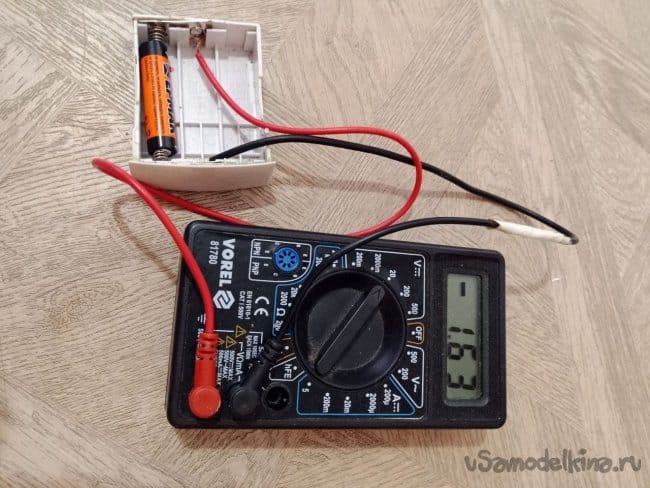

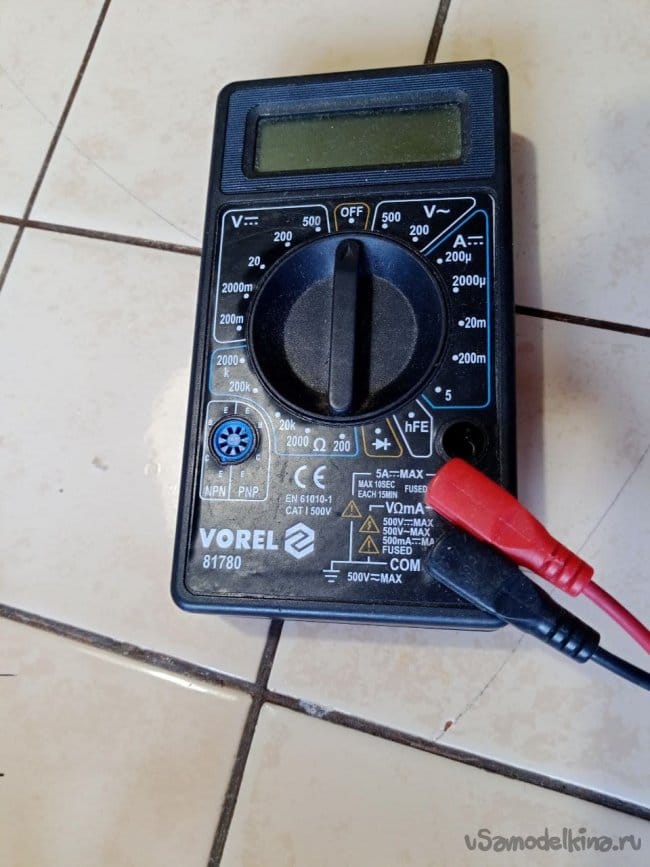

    1. Мультиметр обыкновенный (вульгариус по-латыни) (1).
    2. Термопистолет
    3. Провода к мультиметру, чтобы не портить основные.

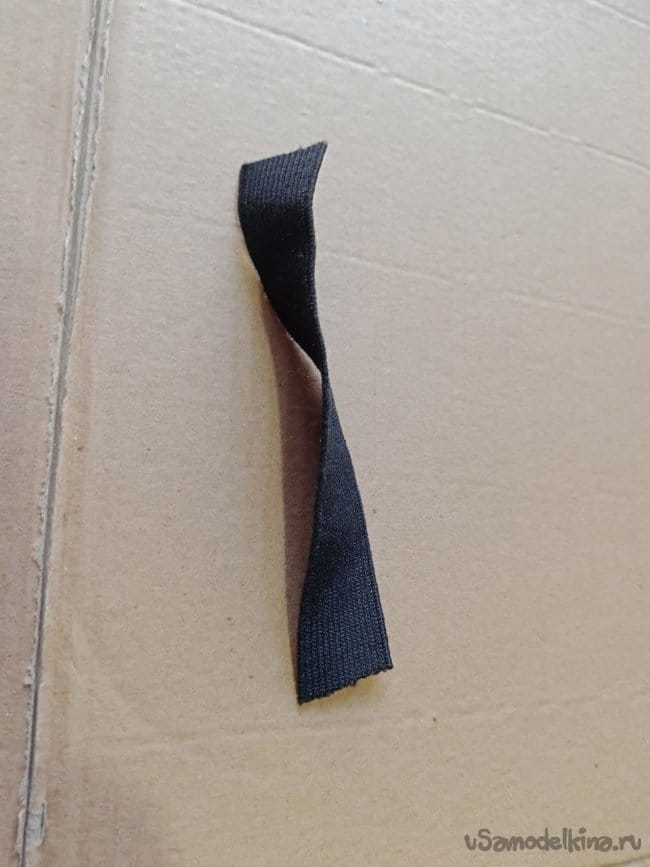

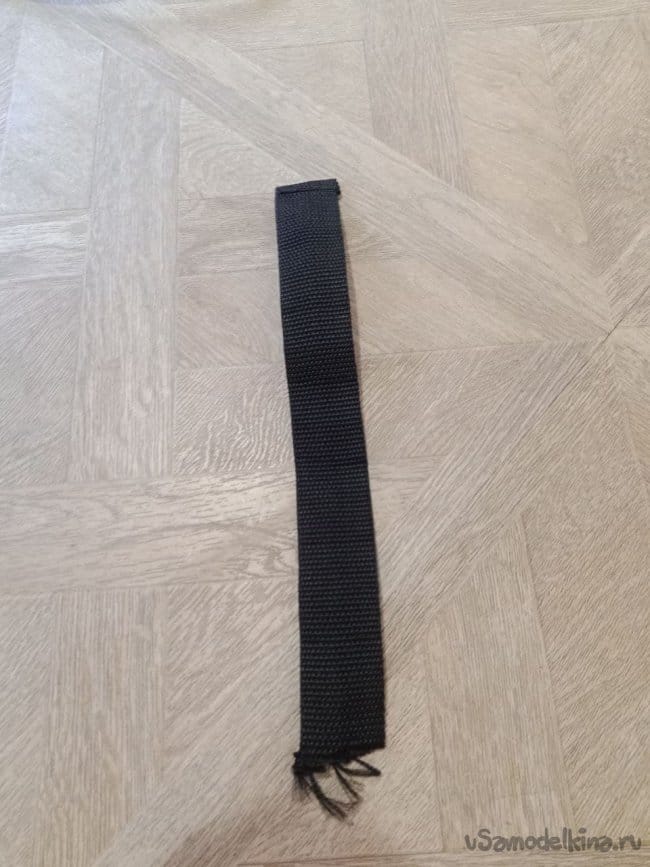

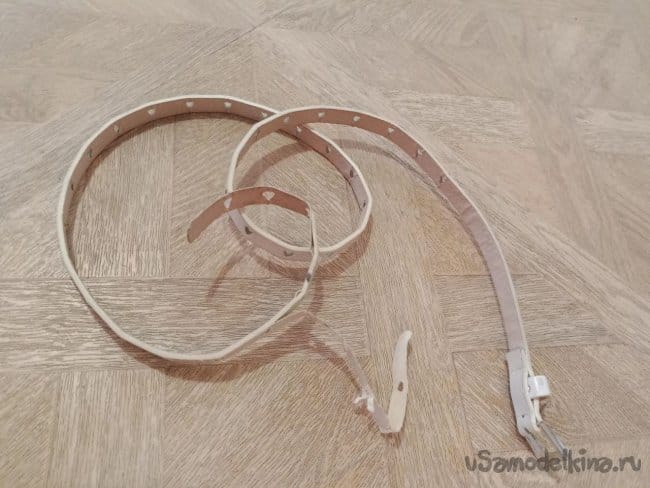

    4. Тесьма или резинка.
    5. Пластиковая «кроватка» - отсек для батареек АА («большой пальчик»)

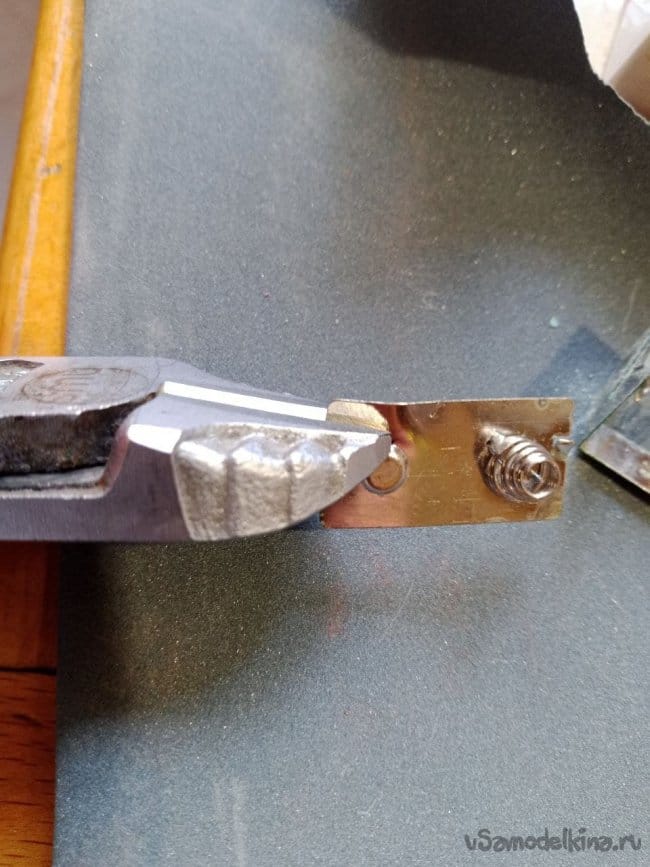

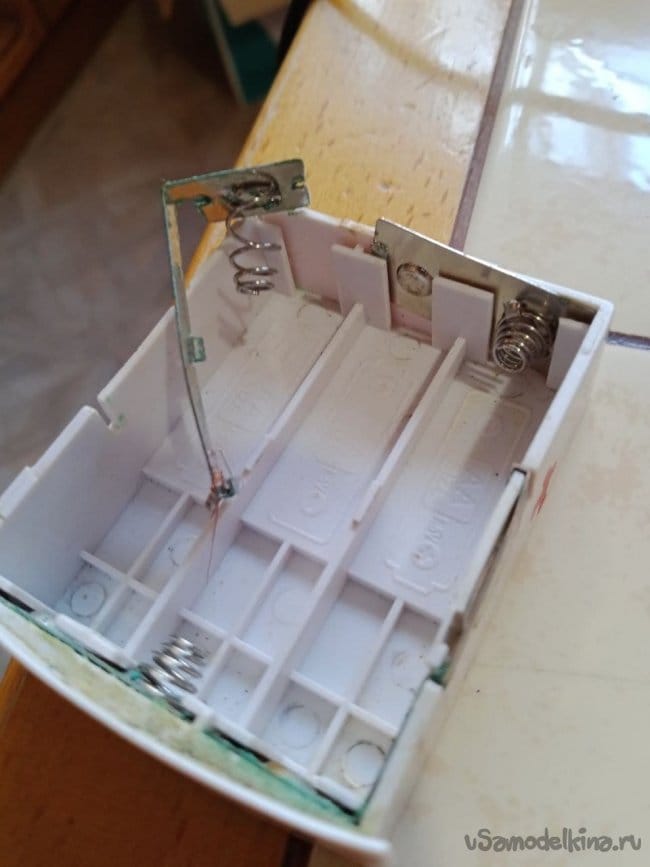

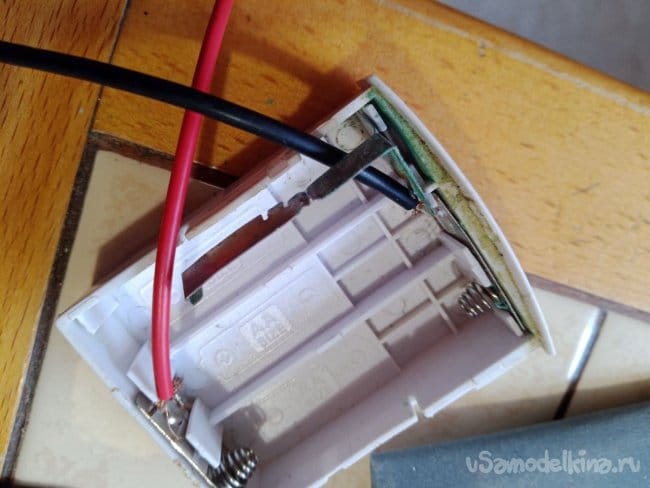

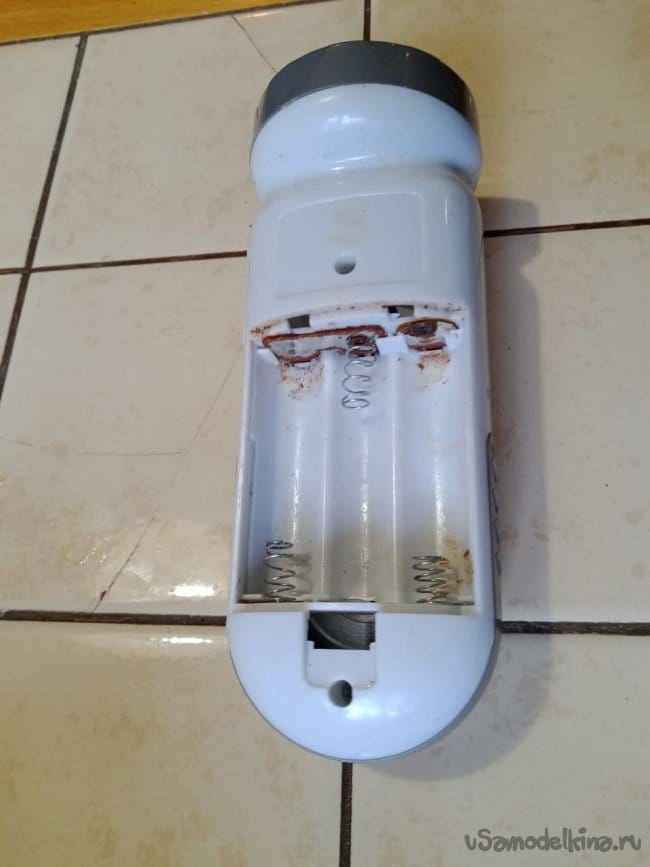

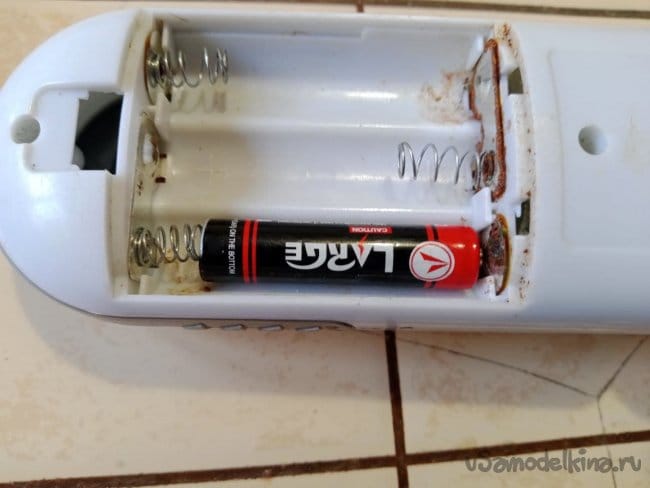

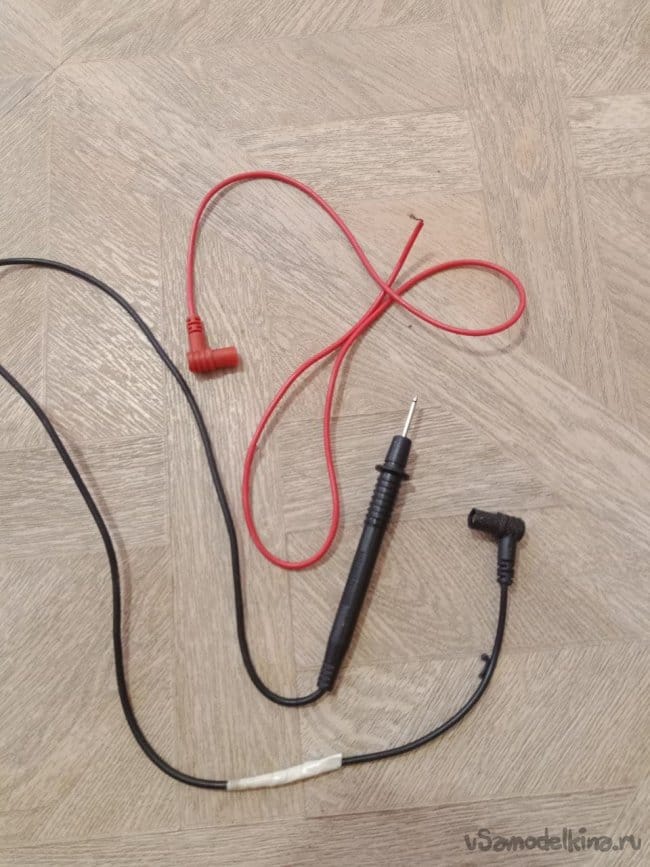

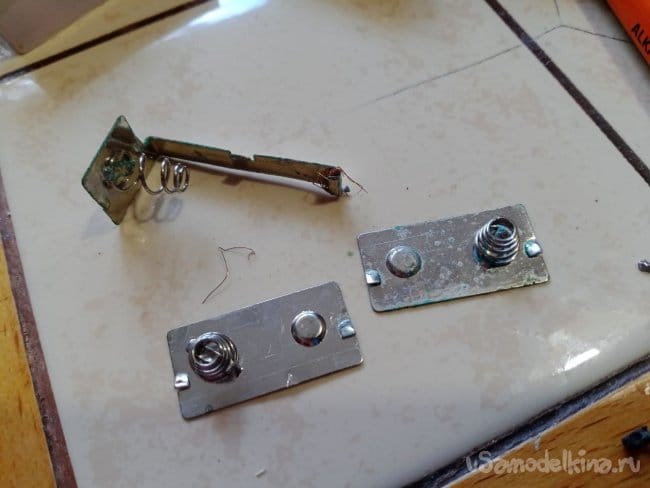

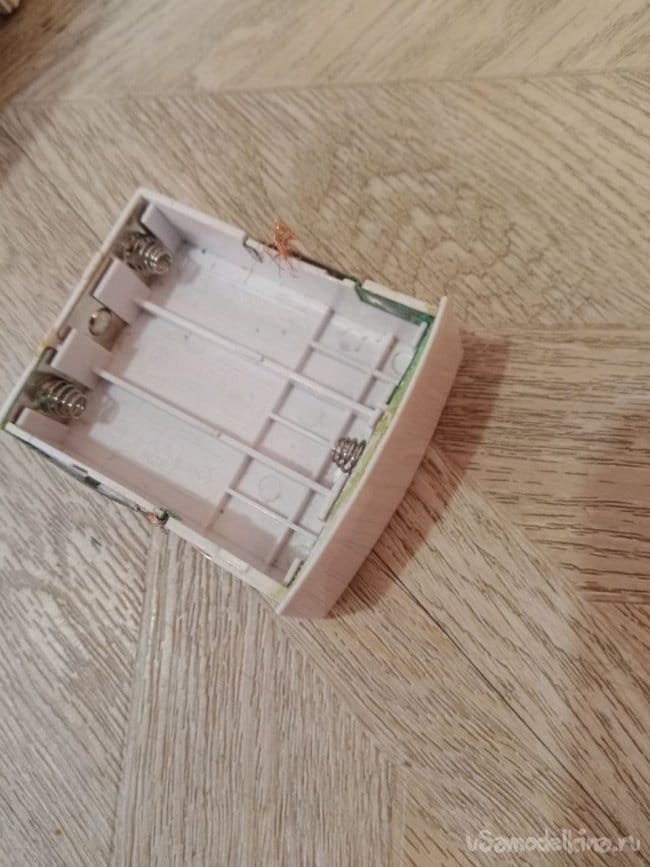

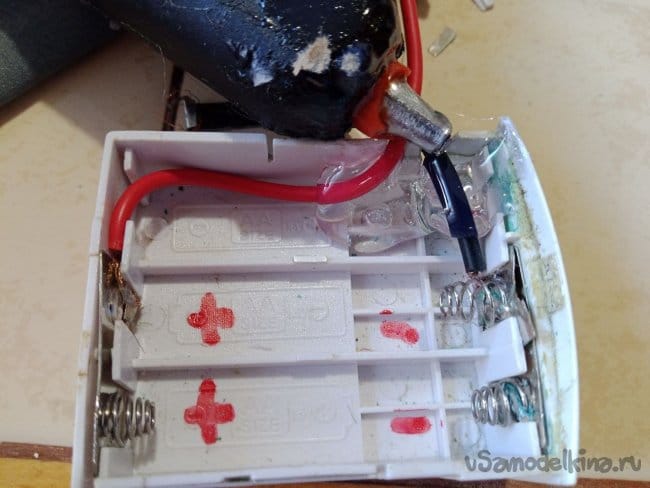

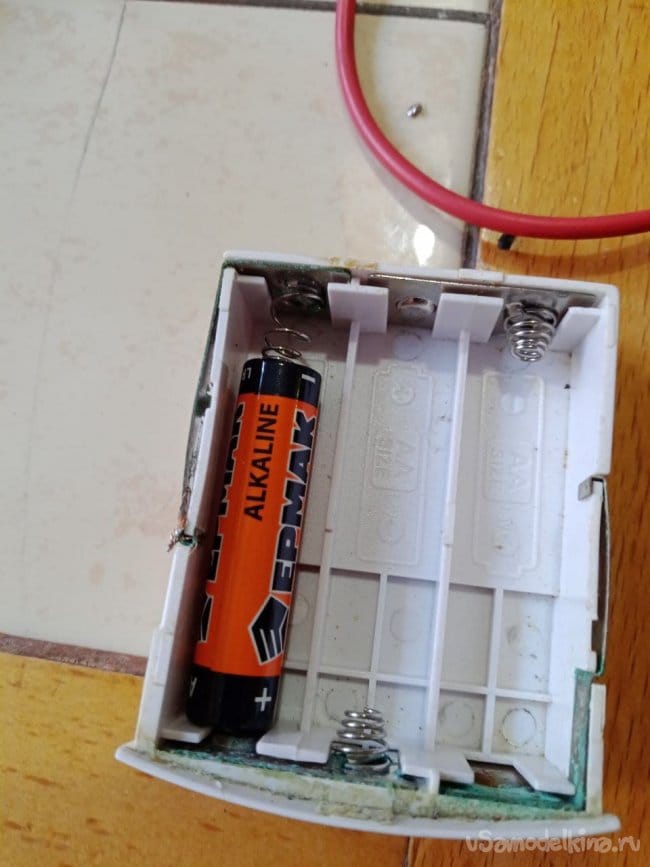

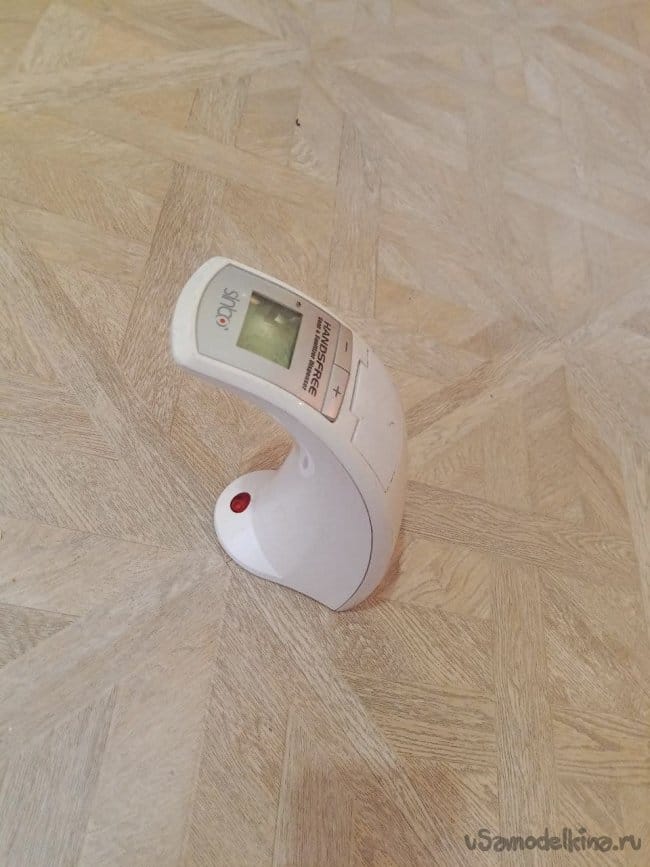

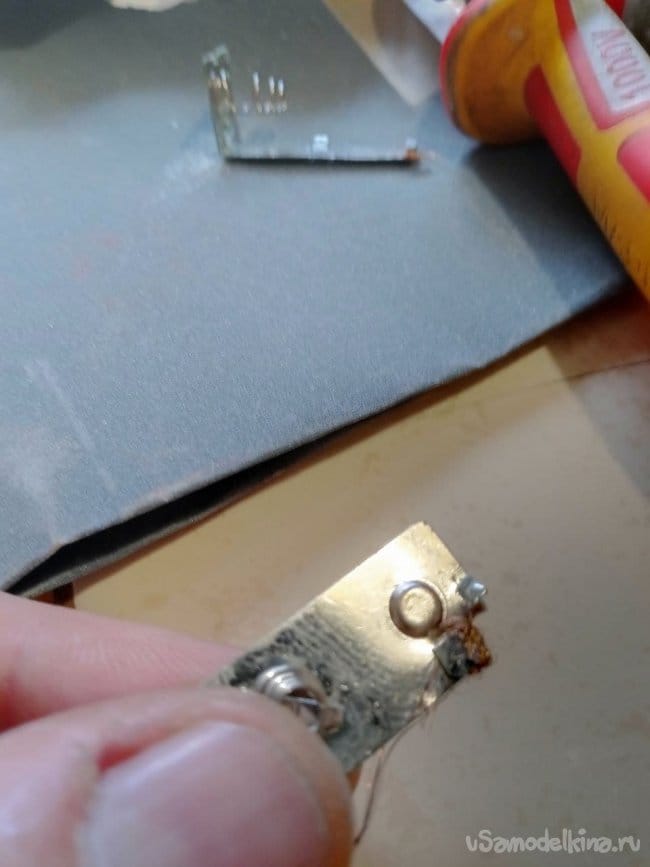

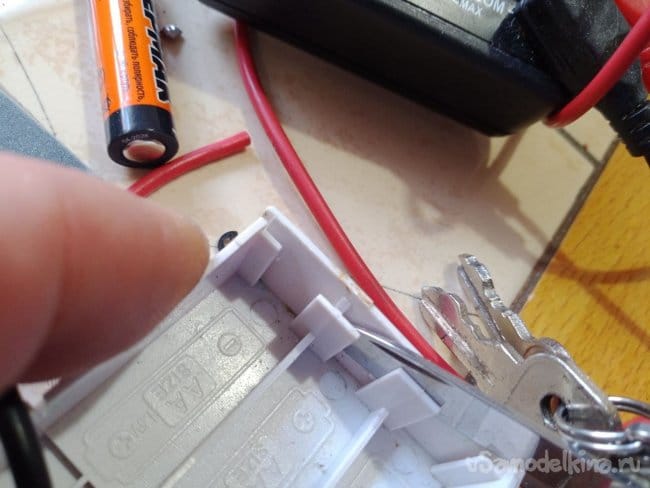

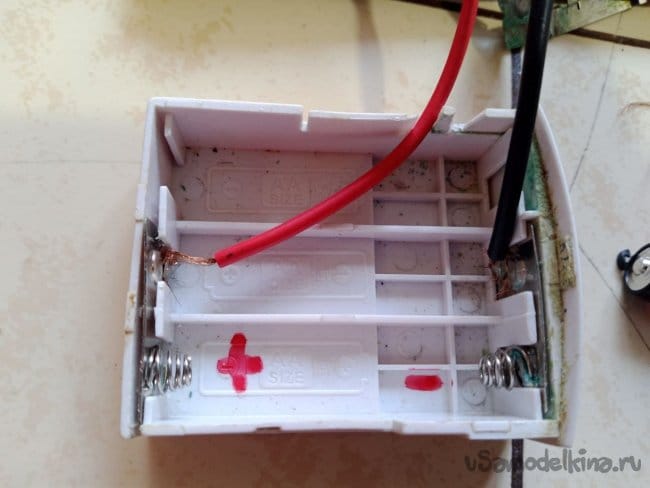

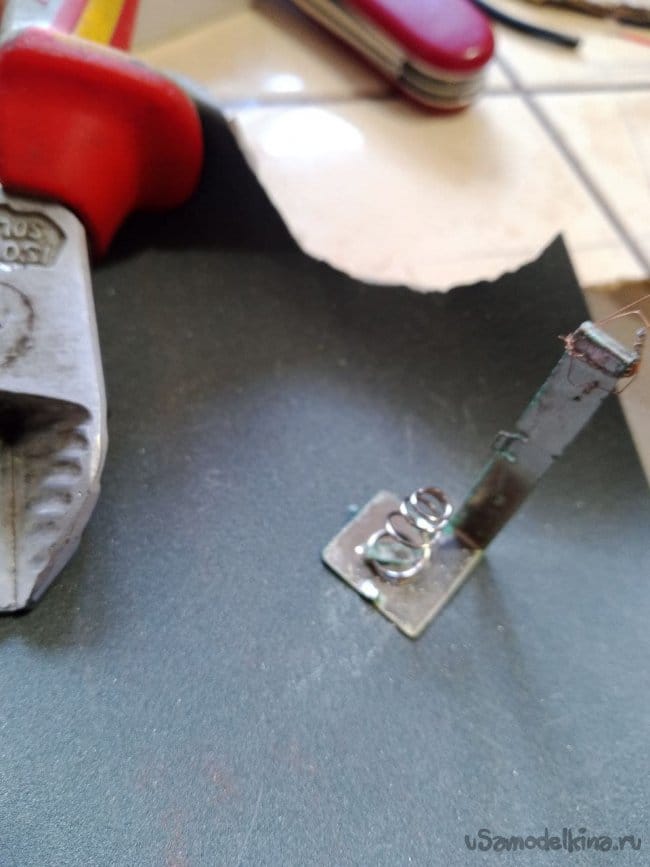

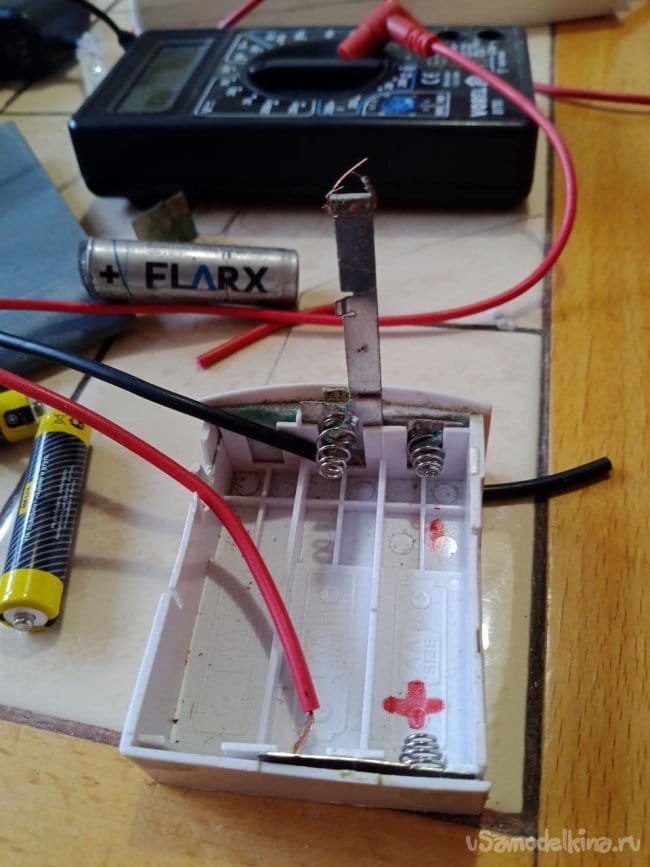

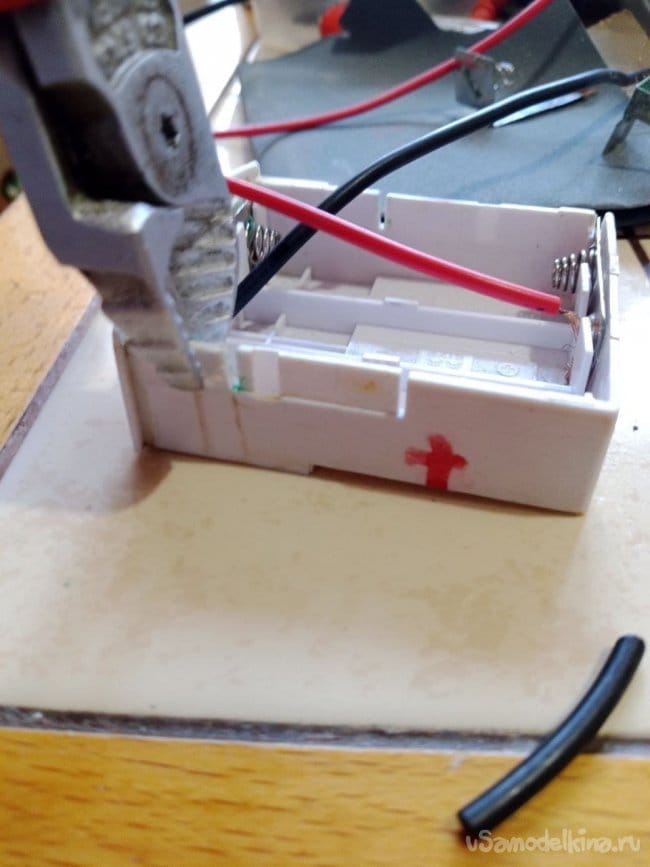

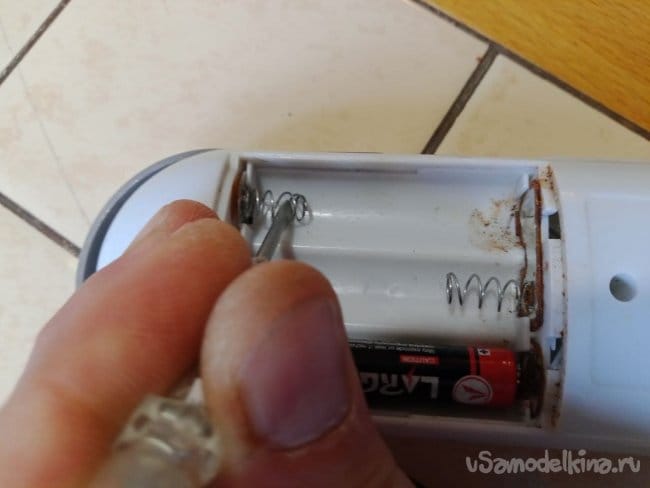

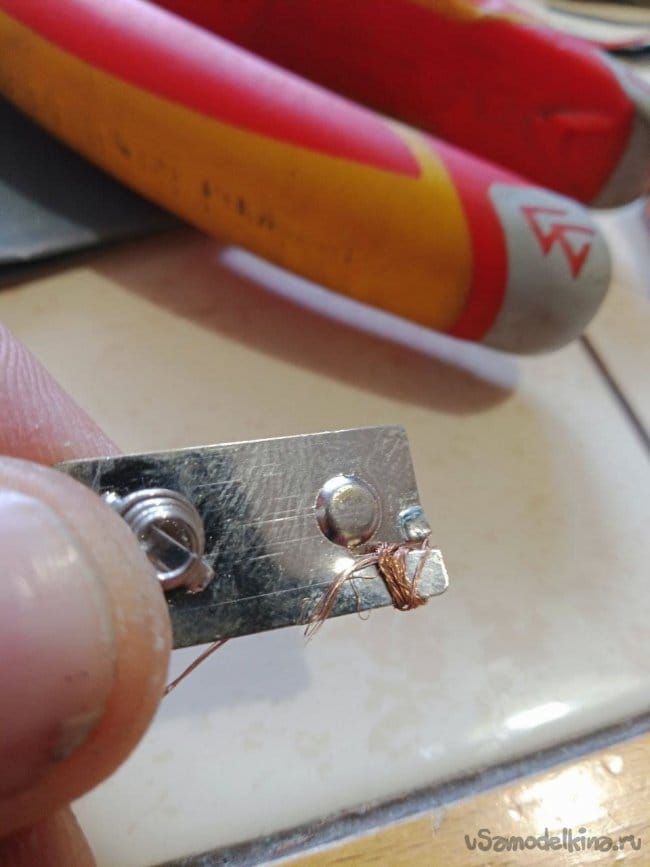

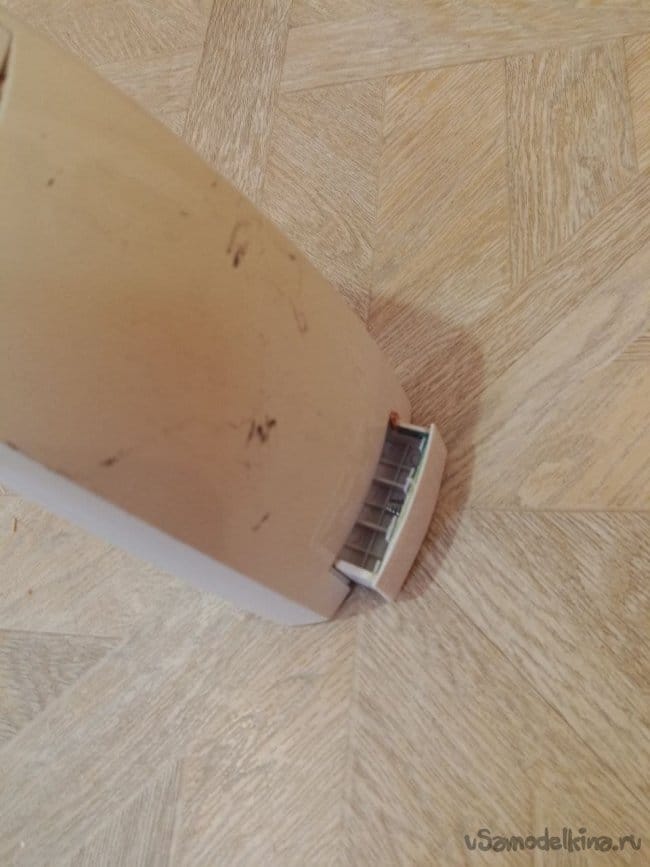

    Как обычно, в кладовке нашлись старые оборванные провода от мультиметра (9), с живыми разъёмами, которые вставляются в тестер. Их и используем. Теперь хорошо бы в кладовке найти «кроватку» для батареек. Первым на глаза попался старый фонарик (2). Исследования показали, что от старости и влаги его контакты заржавели и покрылись налётом (3), да и форм-фактор фонарика неудобный, большой он, а если выпиливать, то будет некрасиво. И батарейки ААА плохо прижимаются, так как рассчитан он на АА (4). Пробуем отжать пружинку отвёрткой (5), получается фигня какая-то. Продолжаем поиски в кладовке. О чудо, 5-летней давности сенсорный дозатор мыла, года 4 как сломался и ждёт ремонта (6). Подключив напрямую к нему блок питания и поводив перед ним руками для срабатывания сенсора, я понял, что он сломался окончательно, и решил использовать его отсек для батареек в этой самоделке (7) (8). Он оказался в самый раз. Чтобы маленькие батарейки не вылетали и надёжно держались, я решил им сделать отдельные гнёзда и в нём оба контакта сделать пружинными, для этого пришлось всё разобрать и переделать (10) (11) (12) (13). Чтоб не паять контакты, бокорезами разрезал контактные площадки, намотал несколько витков провода от щупов, загнул их и сдавил пассатижами (14) (15) (16). Чтобы закрепить контакты не на свои места, пришлось ножом прорезать пластиковые перемычки (17) (18). Проводочки в щупах оказались тонюсенькие, поэтому я решил их вывести сбоку, подальше от тестируемых батареек, чтобы случайно не повредить. Для этого кусачками выкусил пазы в корпусе устройства (19) (20) (21). Но всё равно провода выглядели жидковато, решено залить всё вокруг моим любимым термоклеем (22). Тестируем. Упс, засада, кроватка глубокая, ААА проваливается, и сложности с выковыриванием батарейки после тестирования (23). Всё это можно решить с помощью тесёмки. Выбираем такую из того, что под рукой (24) (25) (26). В конкурсе победила резинка, её и будем использовать. Для простоты приклеиваю её сзади и сбоку прибора тем же термоклеем (27). Заодно можно поизучать физику, как ведут себя параллельно включенные батарейки разной степени разряженности (28) (29) (30). На этом всё, как будет время, протестирую и рассортирую все батарейки и аккумуляторы.

    1



    2



    3



    4



    5



    6



    7



    8



    9



    10



    11



    12



    13



    14



    15



    16



    17



    18



    19



    20



    21



    22



    23



    24



    25



    26



    27



    28



    29



    30

    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Тестер

    Интересный ремонт аппарата LUMIX MEGA O.I.S

    Слегка про домашние дела. Ремонт светильника

    Добавить комментарий

    9 комментариев
    Гость Александр

    И нахрена такое городить, если можно просто щупами проверить ЭДС батарейки

    Korolev
    Олег-СтройМАГ,
    так лучше чем никак. Зато теперь тёщу научу проверять

    Как уже правильно заметил Гость Владимир, "Дохлая батарейка может вполне иметь НРЦ 1.4 В"! Да ты же и сам это знаешь, писал же: "Ток бы тоже хорошо мерить".

    иии

    Простите но такой колхоз вам не противно выкладывать было, ребенку 3х лет простительно мужику в возрасте нет. по делу без нагрузки это не тестер это показометр погоды на марсе

    Гость Владимир

    Вульгариус????
    Это теперь так читается vulgaris?
    А тестер я так понял, что без нагрузки? Зачем он тогда? Дохлая батарейка может вполне иметь НРЦ 1.4 В

    Олег-СтройМАГ Автор
    Korolev,


    У меня был час времени, вышло как вышло, так лучше чем никак. Зато теперь тёщу научу проверять. Андроид на планшете она уже освоила моими молитвами, теперь будет сама батарейки проверять

    В великих делах достаточно даже и того, чтобы желать их сделать
    Олег-СтройМАГ Автор
    Цитата: Vasilisk -66

    слишком сложно, для проверки батареек. пока их поставишь пока снимешь много времени теряется. ИМХО


    Видео же есть, 3 секунды на батарейку. А так они год лежали ждали проверки

    В великих делах достаточно даже и того, чтобы желать их сделать
    Vasilisk -66

    слишком сложно, для проверки батареек. пока их поставишь пока снимешь много времени теряется. ИМХО

    Я не могу заставить человека, что-то сделать, но я могу подтолкнуть его к тому, что бы он захотел это сделать.
    Korolev

    сенсорный дозатор мыла, года 4 как сломался и ждёт ремонта (6). Подключив напрямую к нему блок питания и поводив перед ним руками для срабатывания сенсора, я понял, что он сломался окончательно

    Офигенная диагностика, надо взять на вооружение! xaxa

    Ток бы тоже хорошо мерить

    Весьма здравая мысль! И что помешало, ну хотя бы как-то так:

    Но я бы увеличил номинал резистора хотя бы на порядок. yes Хотя можно и так:
    smile

    Гость Вася

    Автор "гений", и самоделка имеет "аккуратный" вид, сразу видно, что руки из того места. Подай резюме в "Роскосмос", на главного инженера!
