    Блок питания – зарядное устройство


    В наше время мы всё чаще и чаще используем устройства с питанием от различных аккумуляторов. Не редко применяются и герметичные гелиевые аккумуляторы (6 и 12В), в источниках бесперебойного питания, портативных переносных приёмниках с лампочками дневного света. При отдельном использовании таких батарей в других устройствах появляется потребность в их зарядке.
    Столкнувшись с проблемой заряда таких элементов, я просмотрел поиск в интернете, отыскал простенькую схему, при небольшой корректировке которой внедрен ещё и регулируемый блок питания.


    Схема продублирована на множестве сайтов, первоисточник не найти уже наверное, но ни на одном сайте не найти печатную плату. Потратив немного времени, нарисовал печатную плату, в виде модульного блока, в программе Sprint-Layout 5.0 (6.0).

    Предложенное комбинированное зарядное устройство обладает следующими характеристиками:
    – зарядка аккумуляторов напряжением 6В;
    – зарядка аккумуляторов напряжением 12В;
    – установка зарядного тока, пяти фиксированных номиналов: 0,15; 0,35; 0,45; 0,75; 1,5А;
    – регулируемый блок питания, напряжением от 1,2 до 28В, с максимальным током нагрузки 1,5А.

    Схема простая, но при монтаже легко запутаться в распайке переменных резисторов и тумблеров. Учтя этот момент, нарисована была и монтажная схема.

    На монтажной схеме переменные резисторы и тумблеры расположены лицом к вам.

    В качестве корпуса был использован корпус от компьютерного блока питания форм фактора АТ (урезанного), с небольшой переделкой, а именно вырезка части корпуса и установка вместо неё стеклотекстолитовой вставки.

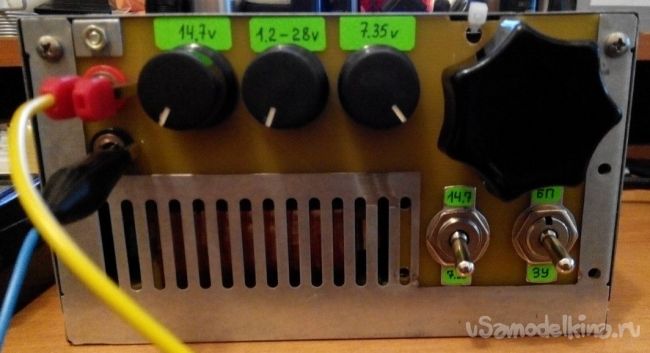

    На панельке установлены: переменные резисторы R7 – R9, тумблеры SA2, SA4, галетный пятипозиционный переключатель режима тока, выходные разъёмы.

    Дополнительно в схему включен куллер охлаждения с диодным мостом, подключенный на одно из плеч трансформатора.

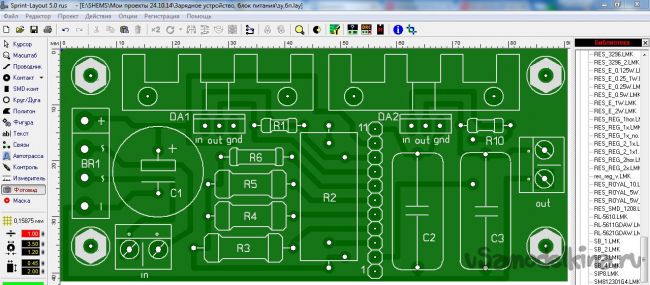

    К сожалению фото собранного модуля, нет, потому как он уже смонтирован вовнутрь корпуса. Привожу скриншот рисунка печатной платы:


    Детали.

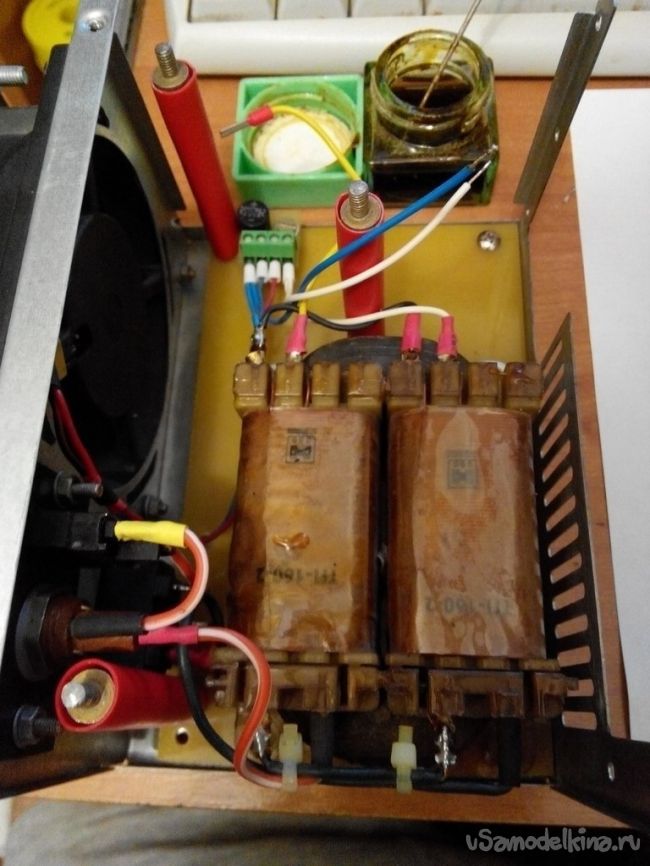

    Используемый в моём варианте трансформатор питания ТП-160-2 можно заменить на любой с аналогичными параметрами, двумя вторичными обмотками по 12в и нагрузочной способностью не менее 1,5А.

    Печатная плата изготовлена из 1,5мм толщины фольгированного стеклотекстолита. Переменные резисторы линейной характеристики. Аналог микросхемы кр142ен22 – LT1083. Остальные элементы и их характеристики приведены на схеме.

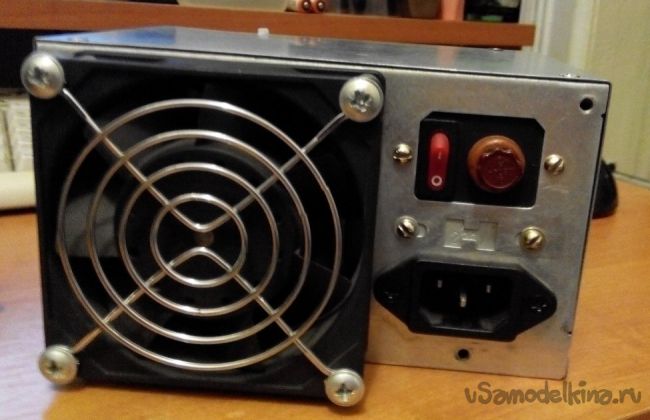

    Фото законченного устройства.



    Немного об эксплуатации.
    В результате первого пуска ожидания оправдались, всё заработало. При использовании в режиме заряда 6В аккумулятора необходимо выставить напряжение заряда 7,34В ( регулировка от 1,2 до примерно 8В), 12в аккумулятора выставляем напряжение заряда 14,7В (регулировка от 1,2В до примерно 18В). Зарядный ток выставляется в зависимости от ёмкости аккумулятора, по нормальному не боле 10% от неё.

    Прилагаемая к статье принципиальная и монтажная схема выполнены в программе SPlan 7.0, в файле две вкладки.

    Файлы: shemaplata.rar [22.11 Kb] (скачиваний: 567)
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Вольтметр и амперметр на КР572ПВ2 (ICL7107CPL)

    Аварийная USB-зарядка своими руками

    8.5
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    8
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 8.17 из 10 (голосов: 2 / История оценок)

    Добавить комментарий

    4 комментария
    Александр Минченко Автор
    Поясняю, трансформатор подбирался из условия - был в наличии, надо когда то применять, схема действительно очень простая по сравнению с существующими, размер корпуса: высота - 85мм, ширина - 150мм, глубина - 100мм. Напряжение пока снимаю с выхода тестером, в планах на верхнюю крышку врезать два семисегментных, трёхзначных измерителя, амперметр и вольтметр или один ампервольтметр китайский модуль.
    Игорь
    Как раз выбрана самая простая схема - импульсный блок значительно питания сложнее. Но "расплачиваться" за это простоту пришлось габаритами и весом.
    Кстати, оценить размеры блока можно по фотографиям - в самоделке использован стандартный разъем для шнура питания 220 вольт.
    Неждана
    Не только громоздко, слишком сложная выбрана схема с регулированием. Нам чего попроще бы. В сборке дома, в эксплуатации. В самом тексте МК неясностей и туманностей, когда домысливать своей головой надо, предостаточно. Кстати, каковы размеры самодельного блока питания, изобретатель не обмолвился.
    Игорь
    Неясно, почему была выбрана схема с тяжелым и большим силовым трансформатором? Нормальный импульсный блок питания позволил бы значительно уменьшить вес и габариты самоделки, а заодно и избавиться от "жужжащего" вентилятора.
    Кстати, как автор определяет выходное напряжение? Вольтметра на блоке нет...
