Доброго времени суток уважаемые самоделкины!Сегодня я расскажу и покажу вам как сделать универсальный блок питания своими руками на 5А.

Для этого нам понадобится:
два переменных резистора по 10 кОм
кнопка вкл
Разъем USB
Клемма на приборный блок , L-16.8 мм(BP-10) сквозная, красная и черная.

Универсальный блок питания своими руками

Импульсный Источник Питания ПЕРЕМЕННОГО ТОКА 110 В 220 В в ПОСТОЯННЫЙ 24 В 6A AC-DC (ссылка на блок питания)
Универсальный блок питания своими руками
Универсальный блок питания своими руками

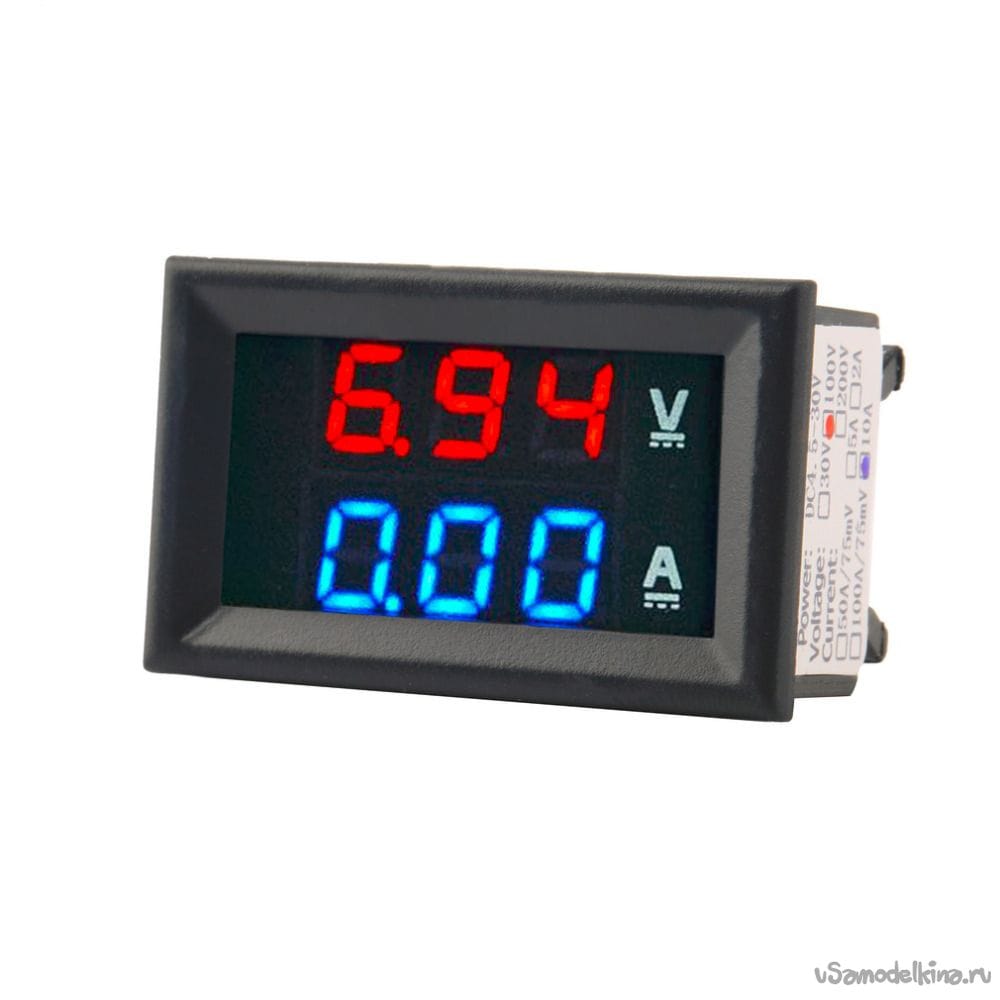

Цифровой амперметр-вольтметр (ссылка на вольт-амперметр)
Универсальный блок питания своими руками

Регулируемый преобразователь напряжения и тока 5А (ссылка на преобразователь)
Универсальный блок питания своими руками
Универсальный блок питания своими руками

Корпус я использовал из старого компьютерного блока питания,убрав всю электронику оставив только охлаждающий кулер.

Шаг первый
Из преобразователя выпаиваем подстроечные резисторы взамен им ставим два переменных резисторы на 10кОм
Универсальный блок питания своими руками


Шаг второй
Собираем все как показано на схеме
Универсальный блок питания своими руками

В схему добавил на питание кулера кренку на 12В, так как кулер питается непосредственно от 24В
Также рекомендую на разъеме USB между 2 и 3 контактом поставить перемычку иначе при зарядке мобильного режим зарядки будет медленный и соответственно повысится время зарядки телефона.Выходное напряжение регулируется от 1,25В-до 24В и ток от 0 до 5-6А

Шаг третий

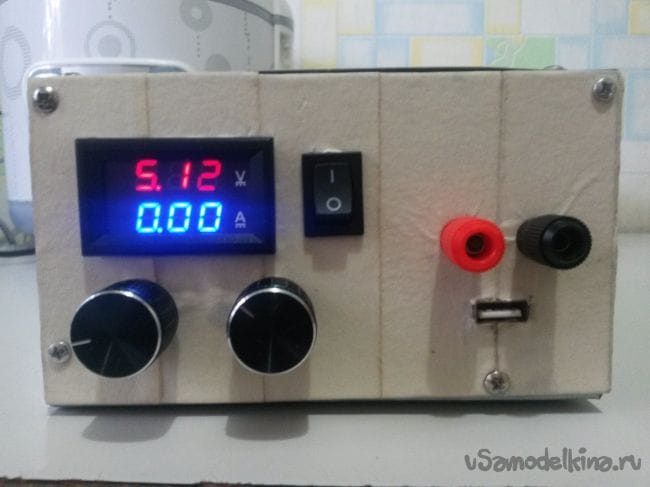

Сборка всех блоков в корпус,вот что получилось у меня
Универсальный блок питания своими руками
Универсальный блок питания своими руками
Универсальный блок питания своими руками
Универсальный блок питания своими руками


Шаг четвертый

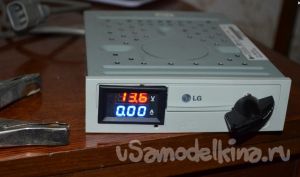

Проверка работоспособности схемы
Универсальный блок питания своими руками

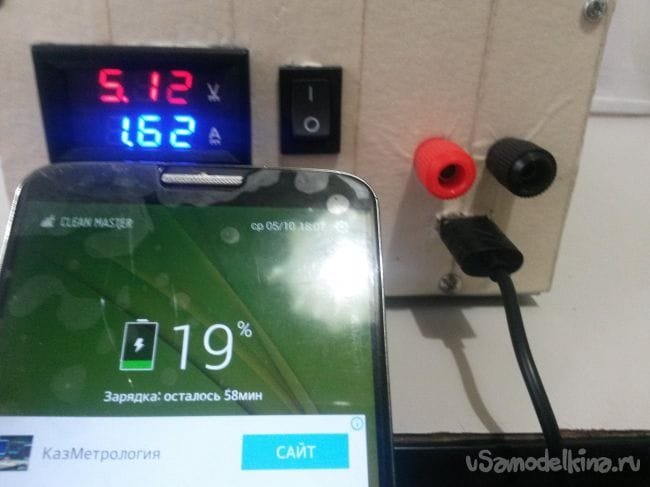

Зарядка телефона
Универсальный блок питания своими руками

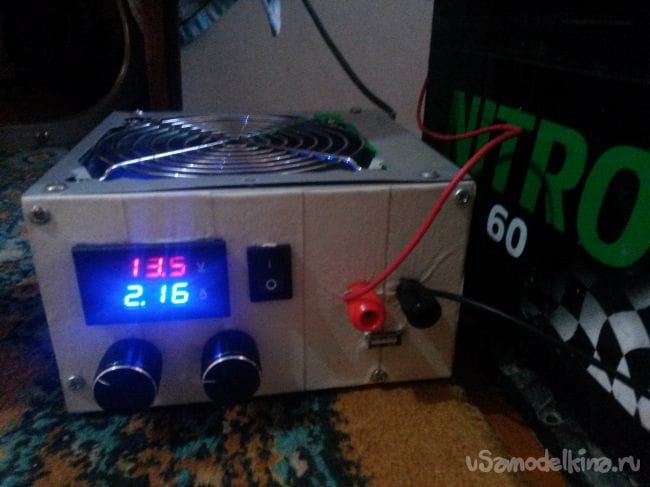

Зарядка автомобильного аккумулятора на 60 А/ч
Универсальный блок питания своими руками
Универсальный блок питания своими руками

Вообщем блок питания показал себя хорошо ток 5 А держит на отлично! Всем удачи до новых встреч!
