Приборная панель для ETS 2 на Arduino UNO R3

Приборная панель для ETS 2 на Arduino UNO R3

Давно видел как иностранцы делали автосимуляторы, синхронизируя приборную панель от автомобиля с игрой. Мне хотелось сделать свой дизайн.

Итак, что мне для этого понадобилось:
Arduino UNO R3
Провода
Сервоприводы (я использовал SG-90)
Припой
Светодиоды (2 белых, 1 красный, 1 оранжевый, 1 синий 3мм; 2 синих светодиода smd)
Резисторы ( 4шт. примерно 500 Ом)
Паяльник
Проволока
Картон
Клей(супер клей)
Канцелярские принадлежности.
Колпачки от духов (сами кнопки, где установлены форсунки)
Приборная панель для ETS 2 на Arduino UNO R3


Итак поехали:

1) Берем колпачки от духов и нам необходимо вытащить внутренности, для этого делаем пропилы по обе стороны форсунки:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

Отгибаем пластину, отрываем и вытаскиваем внутренности, пропуская форсунку по выпиленному "коридору"
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

Далее определяемся с длиной и шириной самой стрелы, вырезаем грани стрелы и склеиваем(верхняя сторона сделана из обычной бумаги, чтобы пропускала свет):
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

Далее когда я делал первую стрелку я использовал для подсветки smd светодиоды, подключил параллельно и расположил их внутри стрелы в конце и в начале, думая что так будет равномернее распределяться свет, но получилось что светит точечно. Проволоку подпаял к выводам. Переделывать не стал.

Когда делал вторую стрелку процесс тот же самый, но для подсветки использовал светодиод 3мм синего цвета и просто приклеил его в основании стрелки, подключил, и... получился шикарный результат:
Приборная панель для ETS 2 на Arduino UNO R3

Для того чтобы ее потом можно было одеть на ось сервомотора, я вырезал из плотного картона лепешку, проделал в ней да отверстия под проволоку-выводы для подсветки стрелок, и по центру отверстие для крепления на ось мотора:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

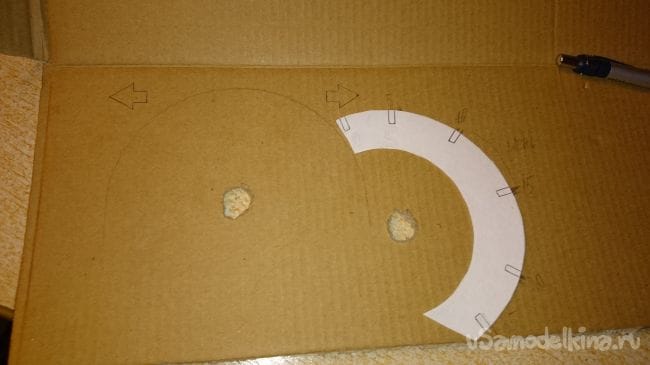

Дальше нужна картонка побольше, прикидываем стрелки и отрисовываем шкалы:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

Дальше я подключил сервомоторы, одел стрелки, поставил метку "ноль" на тахометре и спидометре, запустил игру, отрисовал точки на тахометре 10, 15, 20, 25. Так же со спидометром. Порожняком топил по трассе, помечая точки в 20, 40, 60, 80, 100, 120, 140, 160.

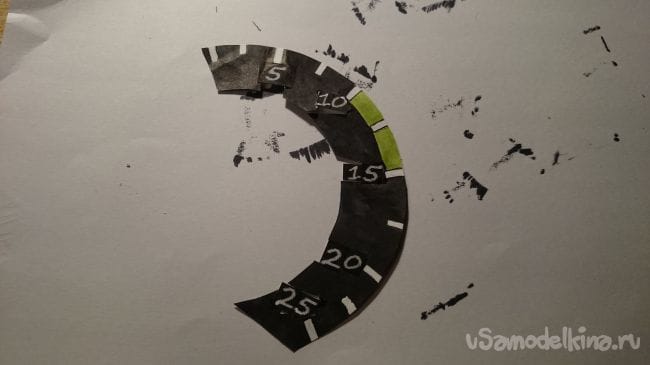

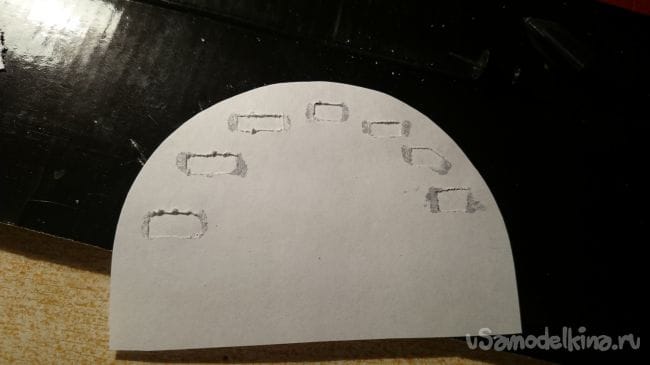

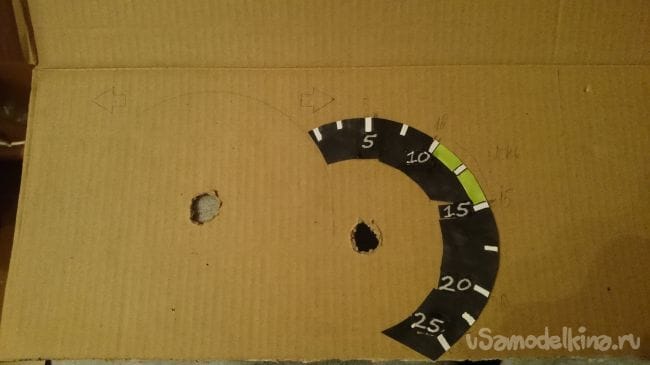

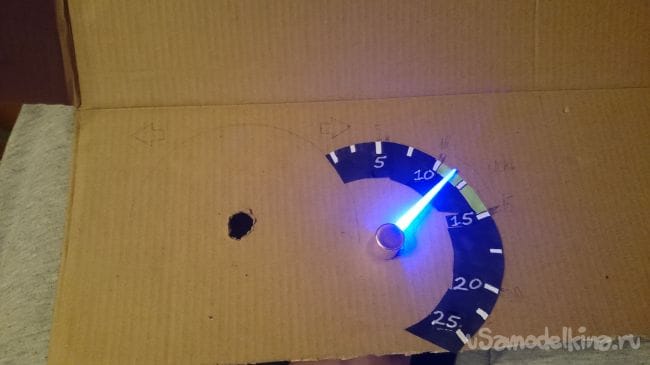

Дальше вырезал из бумаги "радугу", перенес на нее все пометки и начал прорезать "окошки" и наклеивать распечатанные цифры, покрасил все вокруг черным маркером, чтобы не просвечивал, примерил со стрелкой.
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

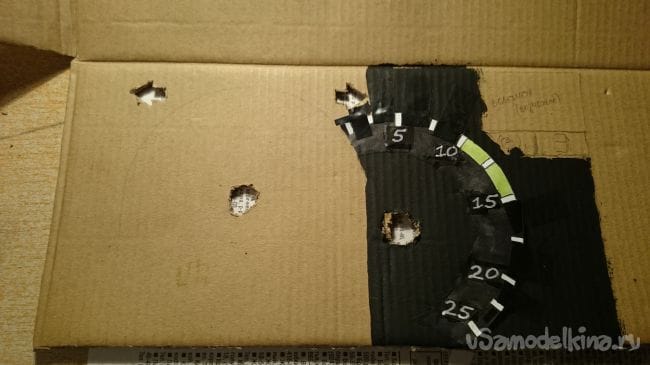

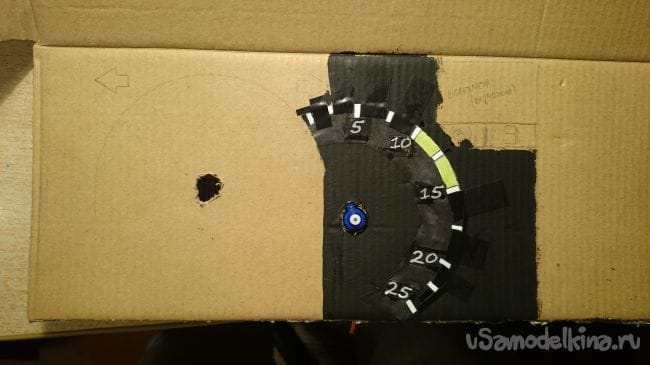

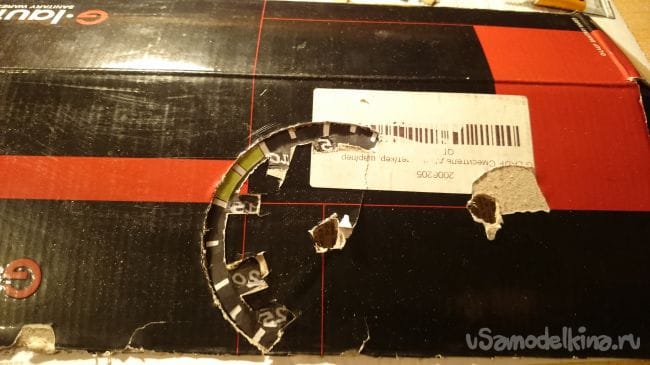

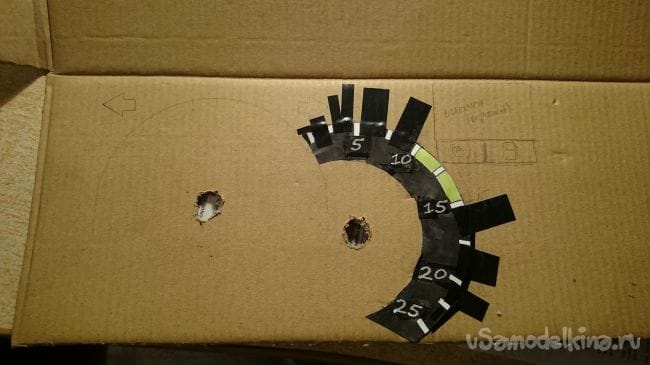

Вырезал в основании панели отверстие для шкалы, чтобы сделать подсветку шкал, приклеил покрасил:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

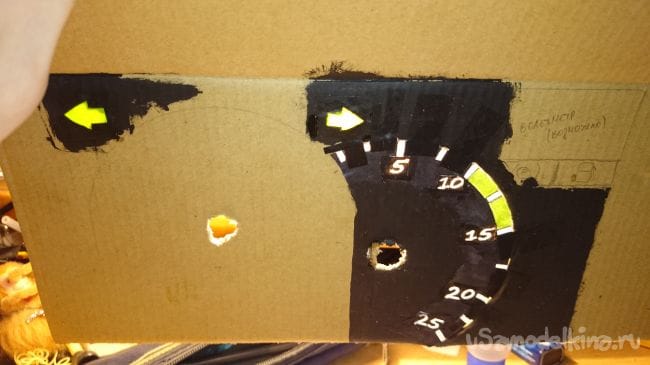

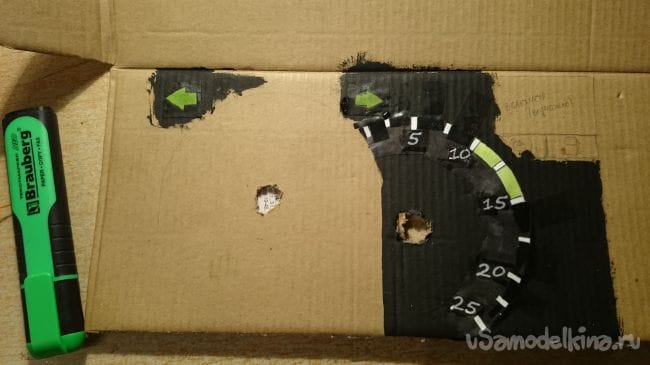

Прорезал отверстия под поворотники, вырезал кусок бумаги, покрасил зеленым маркером, приклеил:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

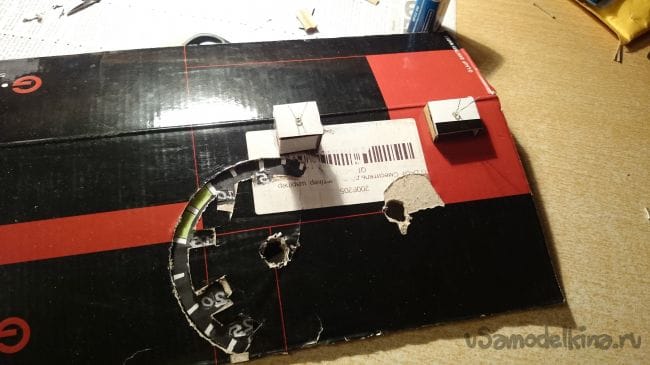

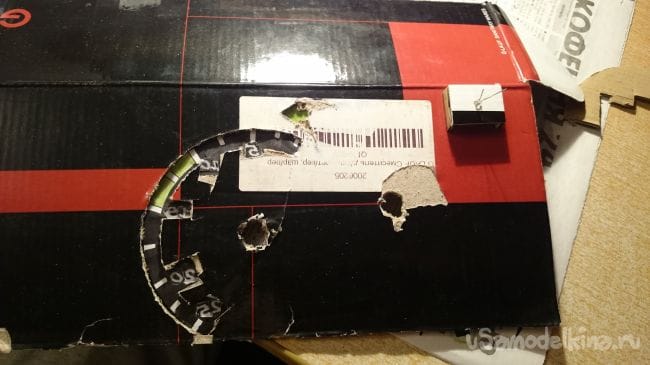

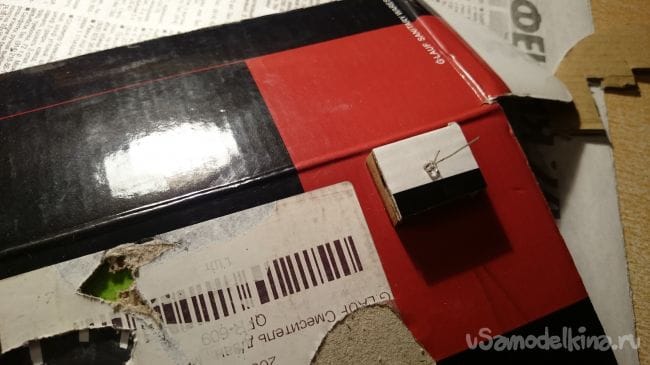

С обратной стороны сделал "коробочки" для крепления светодиода, и чтобы свет не рассеивался и получалась более равномерная засветка:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

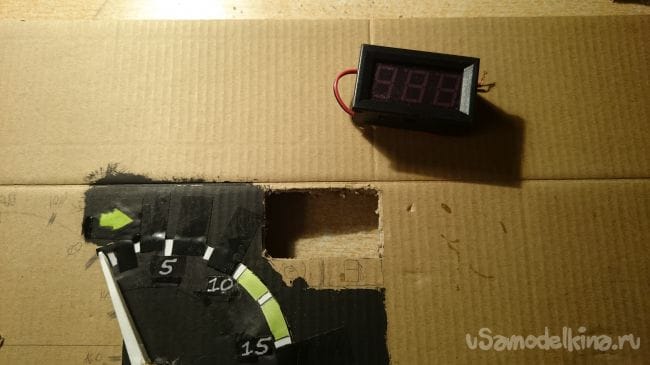

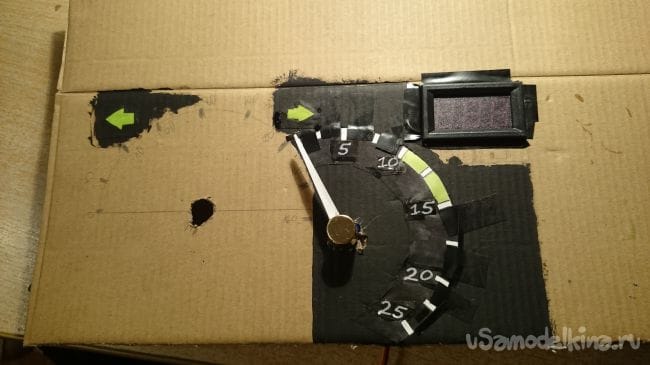

Вырезал отверстие и вставил туда вольтметр. В дальнейшем планирую сделать внешнее питание для серво и подключу вольтметр, чтобы мониторить напряжение которое выдает БП на серво:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

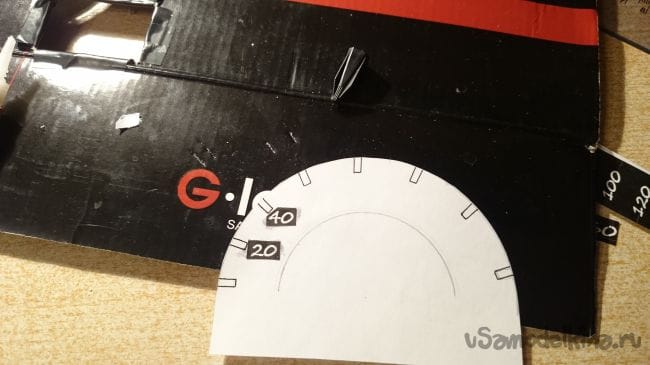

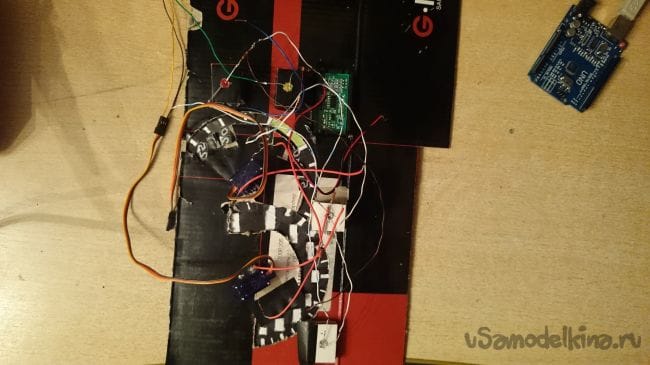

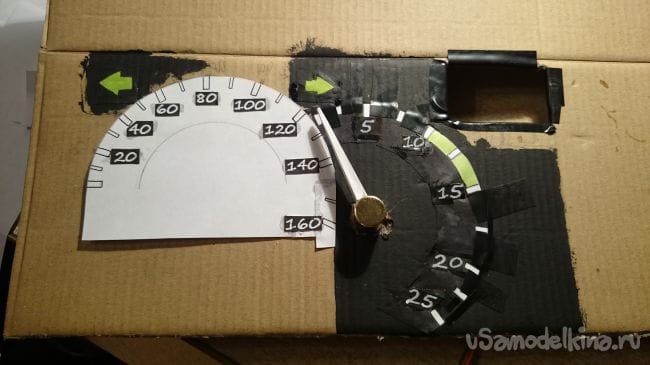

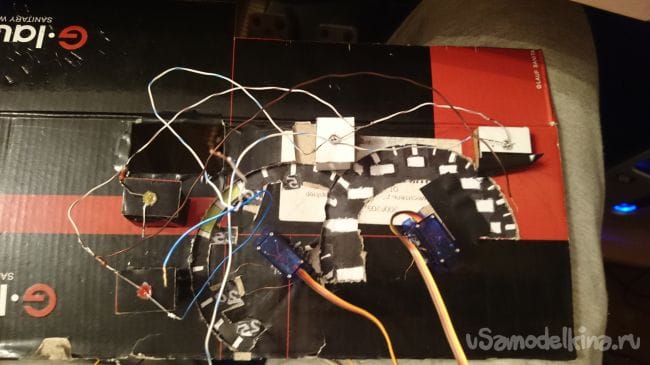

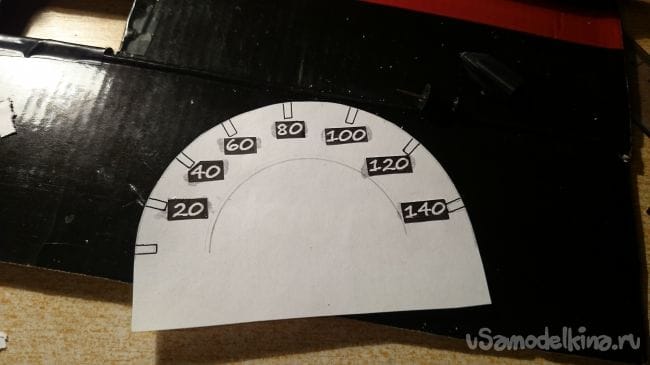

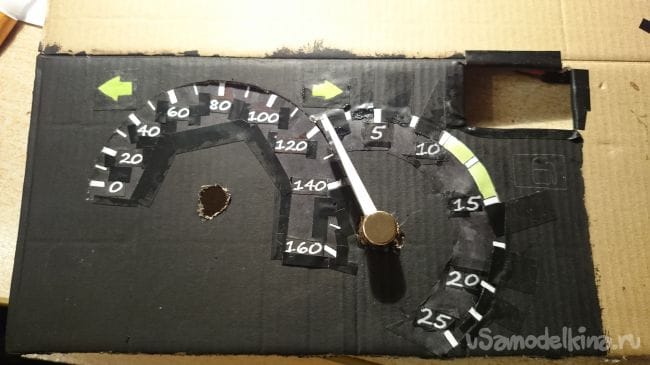

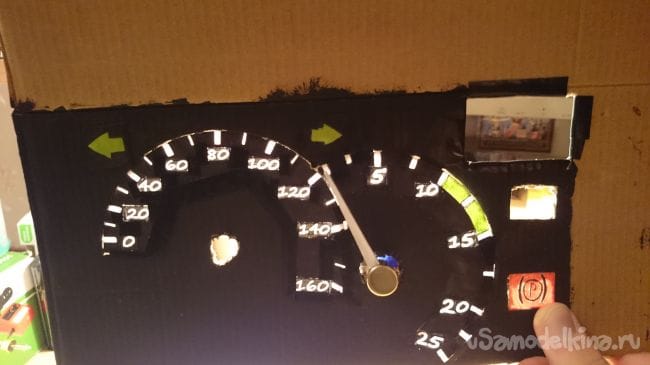

Далее спидометр, делал так же как и тахометр: окошки, приклеивал цифры, далее вырезал в основании полоску чтобы шкала просвечивалась, наклеил покрасил. Приклеил сервы, проволоку на подсветку стрел пропустил в отверстия проделанные рядом с отверстием под серво:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

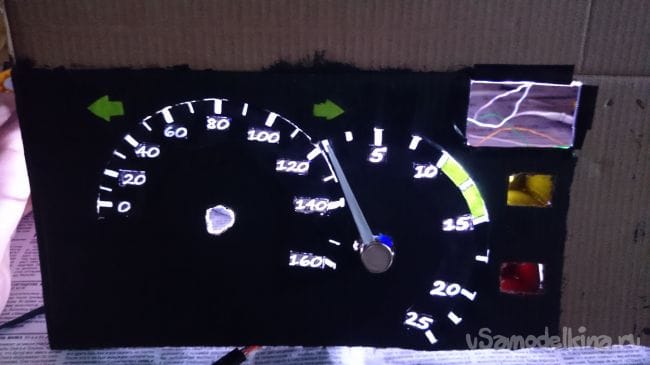

Далее вырезал два отверстия под вольтметром под индикаторные лампы, на индикацию активированного стояночного тормоза и низкого уровня топлива. Тут так же как и с поворотниками: нарисовал пиктограмму, покрасил бумагу, приклеил, сзади "коробочка" в ней светодиод, на светодиодах резисторы.
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

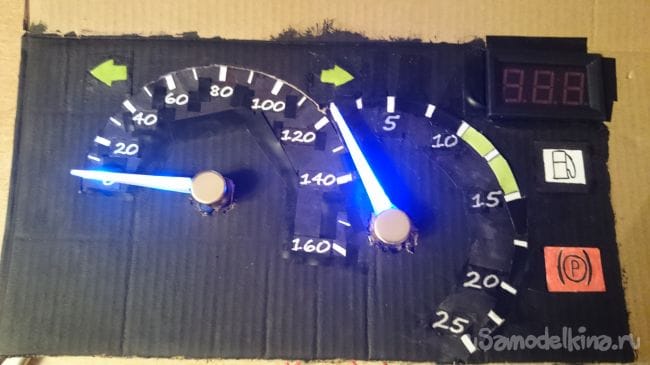

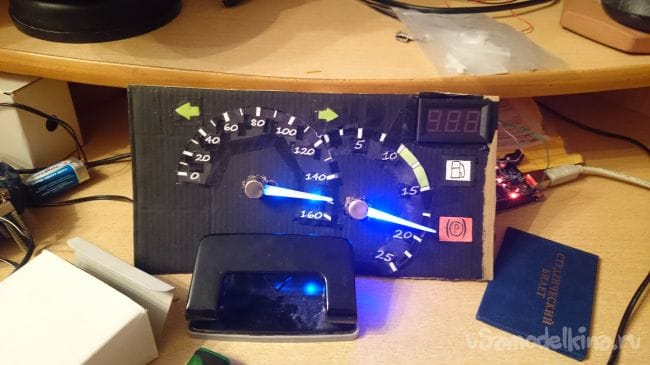

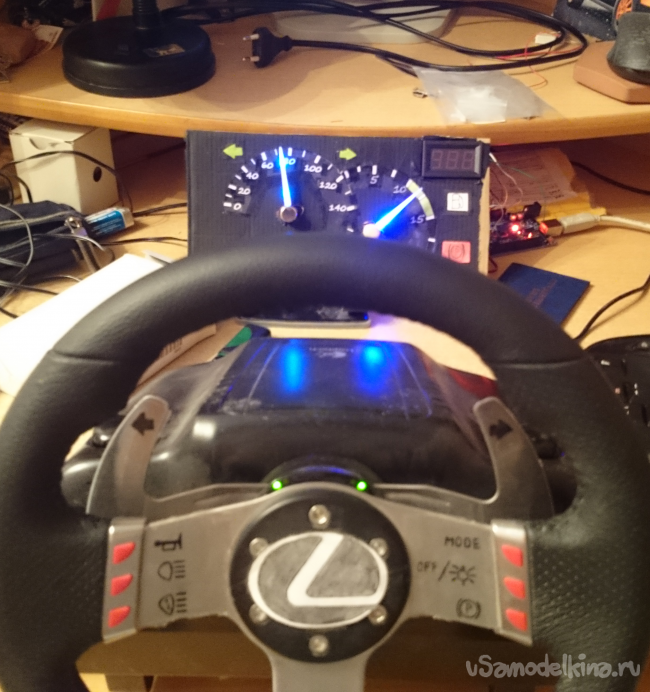

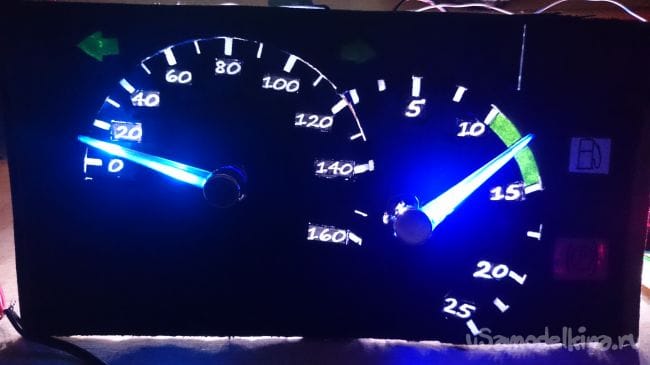

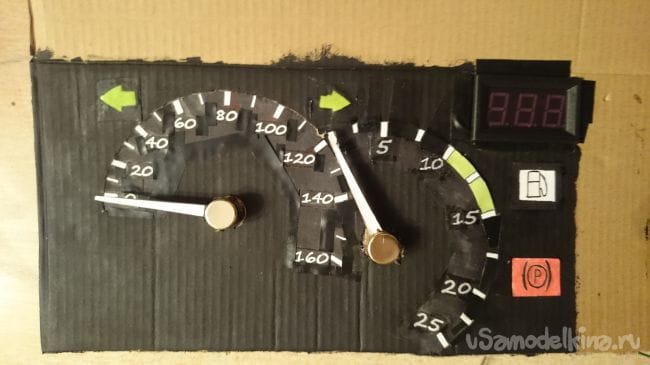

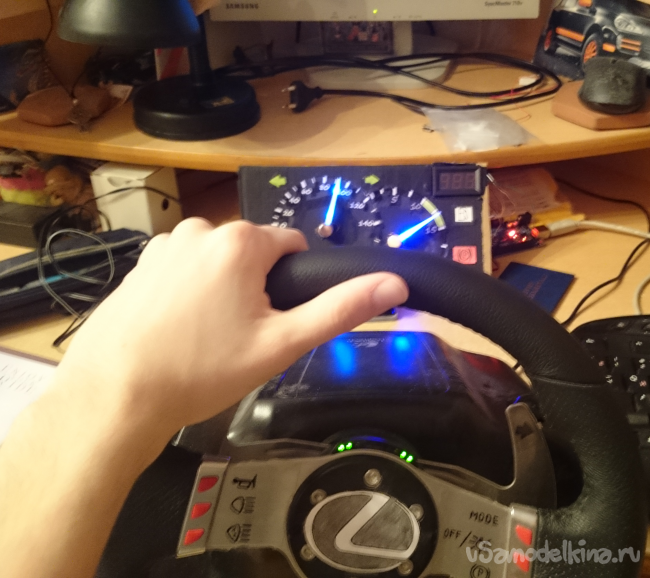

Итог:
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3
Приборная панель для ETS 2 на Arduino UNO R3

Позже залью видео на ютуб. На этом все.скачать dle 11.1смотреть фильмы бесплатно
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
8 комментариев
  1. Ivan_Ivanov
    Отлично!!!
  2. Dmitrij
    еще стрелку можно сделать светодиодную, ну или шкалу светодиодную :) Реакция будет мгновенная. А серв... они же медленнее наверно сильно для этого? Но молодца, "за изобретение 5, а за зачет 2 wink"
    "Марти! Думать нужно в четырех измерениях..."
  3. KIBORG Автор
    Спасибо) можно светодиодные забабахать, "оптитрон")) хотел на стрелках, сервы норм успевают, точность показаний главное есть)
  4. Alexresh
    Не могли бы вы описать действия, происходящие на стороне компьютера. т.е как arduino взаимодействует с ets 2?
  5. KIBORG Автор
    В ардуино загружен код, в игру положены плагины, читающие телеметрию грузовика и отправляющие данные на арду.
    1. Alexresh
      ну это можно было бы поподробнее расписать, так как это основная составляющая
  6. KIBORG Автор
    Так как именно за программную часть мне пришлось лавэху вложить, поэтому подробностей нет.
  7. Иван_Похмельев
    Ну, и где электрическая схема?
