Печь «БАРНАУЛКА»

Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.

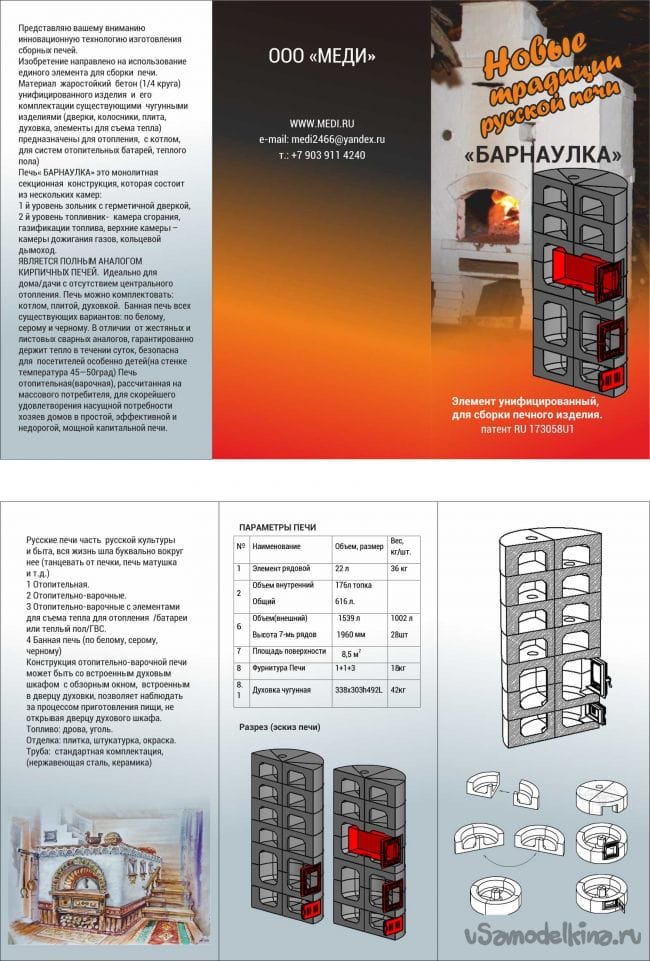

Параметры отопительного устройства из сборного элемента
Кол-во элементов в ряду – 4 шт
Кол-во рядов – 7 шт(или больше)


dvizhenie-gazov-buklet-2.zip [66.23 Kb] (скачиваний: 29)


Элементов всего – 28 шт
Объем топки – 176 литров, глубина топки 750 мм, высота 400мм.
Размер элемента – 500(радиус)х 125х 280hмм
Высота печи – 1960 мм(7-мь рядов, эффективнее более 7рядов)
Площадь поверхности – 17,8 м2
Вес 1-го элемента – 45 кг

Общий объем – 1539 литров.
Общий вес – 1260 кг.

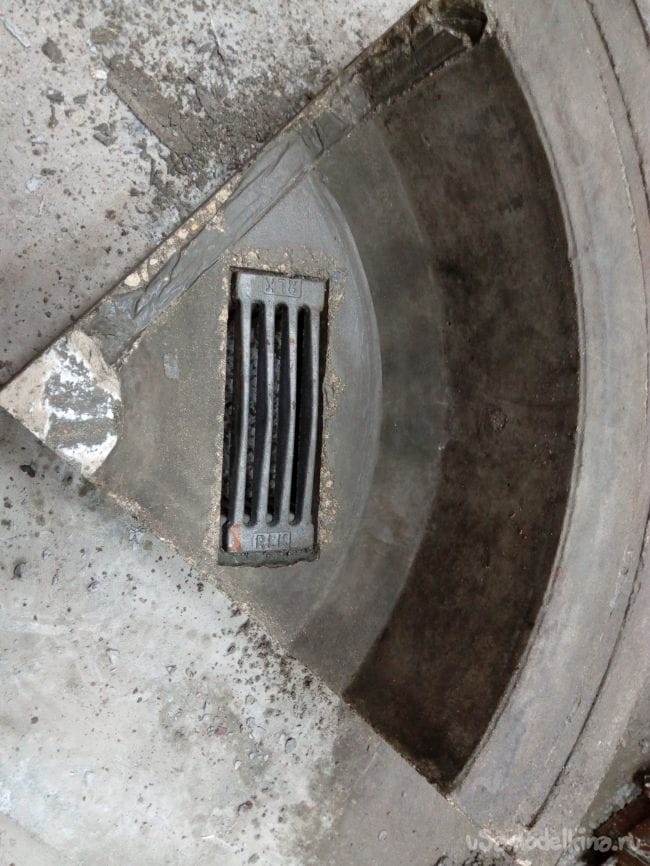

Фурнитура: дверка топливника (стекло или без) поддувало, колосники

Возможность комплектации:
чугунной духовкой(338х303h492L,42 кг,7000r) , плитой (конфорка)
-радиатором чугунным ЧМ2 100х300; 100х500 (для съема тепла – отопления или ГВС).
Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
