Идея пришла, глядя на брошенные корпуса от отечественных видеокамер.
![Световой прибор типа «СКАНЕР»]()

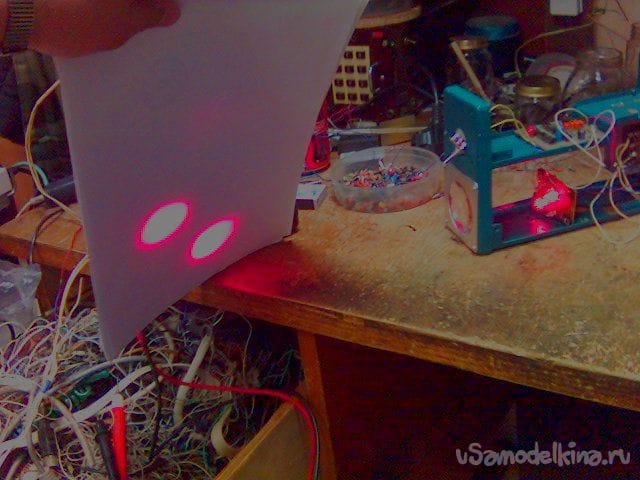

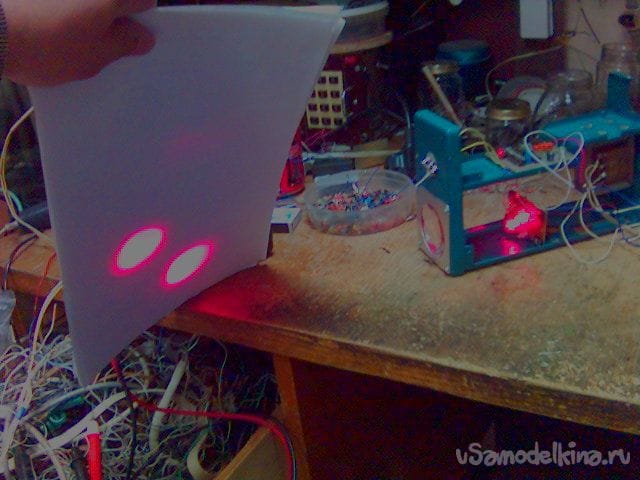

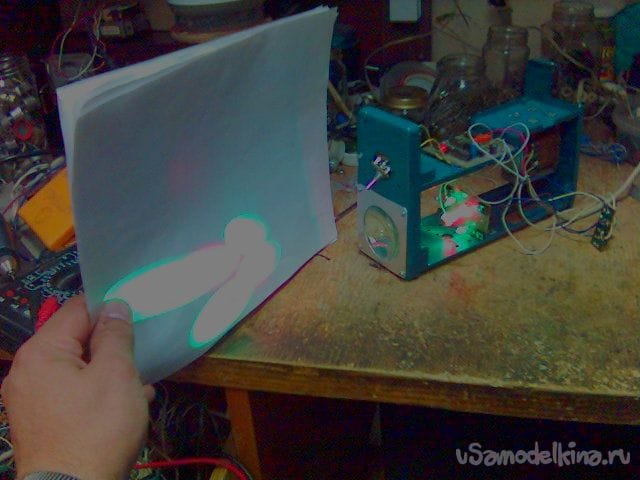

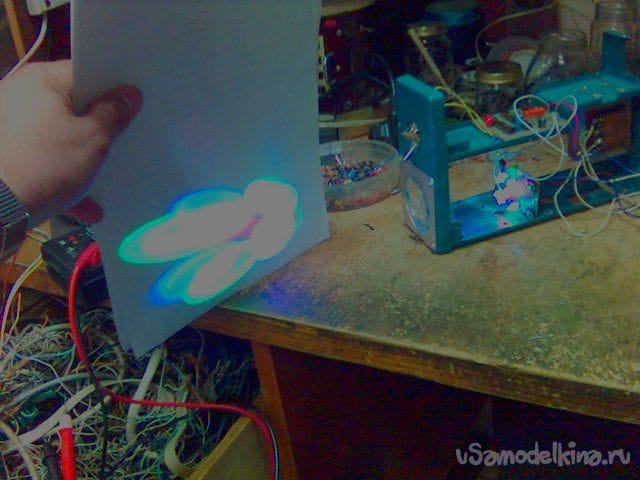

В отверстие для объектива установил имеющуюся на данный момент линзу, подогнав под неё диаметр отверстия и зафиксировав не хитрым способом. Электронная начинка светодиодной матрицы – автомат переключатель эффектов (может быть любой конструкции) применил четырёх-канальный с регулировкой частоты переключения эффекта. Он через транзисторные ключи управляет светодиодами разных цветов и самых ярких , что были в продаже, распаянными на плате-матрице. Плата крепится к корпусу кронштейном, с помощью которого можно отрегулировать фокусное расстояние для более четкой проекции светодиодов на поверхностях помещения.
![]()
![]()
![]()

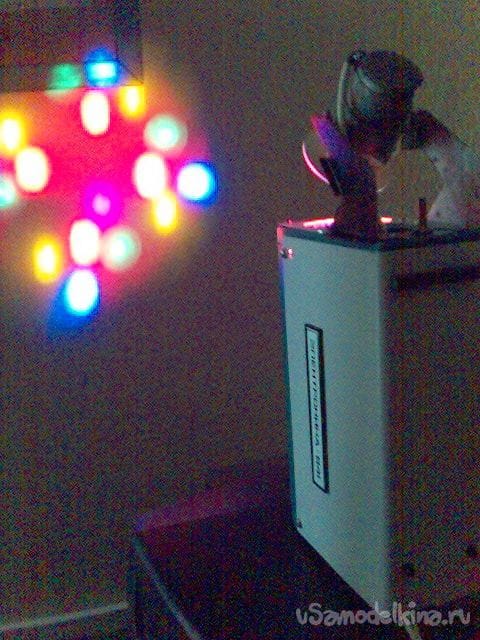

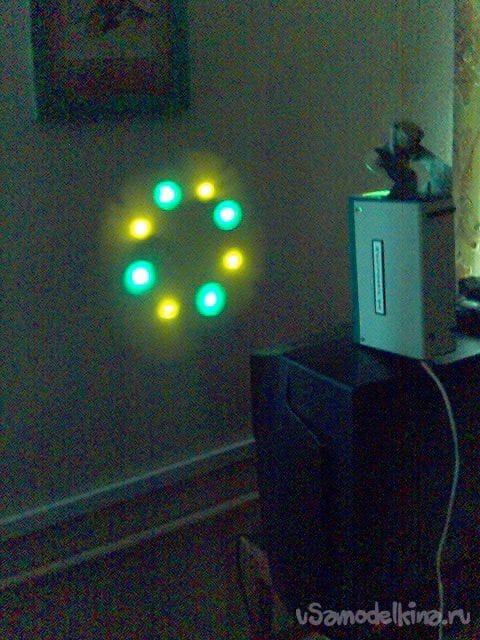

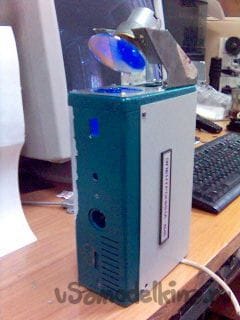

Микромотор от кассетного магнитофона через редуктор вращает круглое зеркало от пудреницы, укрепленное на шкиве выходной оси редуктора под некоторым углом. При этом редуктор с двигателем установлен на кронштейне под углом 45 градусов относительно оптической оси прибора. Это позволяет получить тот самый эффект «сканирующего луча». В последствие, механика была доработана электронным акустическим реле, которое стало управлять двигателем. Теперь зеркало вращается только при наличии шума или музыкального сопровождения. В паузах через 2-3 секунды происходит останов.
![]()
![]()
Вся схема питается от 5-ти вольтового источника питания, самодельного … но трансформаторного, походяшего по мощности и размеру для уже имеющегося корпуса. Хотя, сейчас много новых решений импульсных схем. Это заметно облегчило бы вес прибора, который всё-таки работает от бытовой сети 220вольт.
![]()
