Подскажите узкополосные, быстрые фотодиоды на 650 и 532 нм?

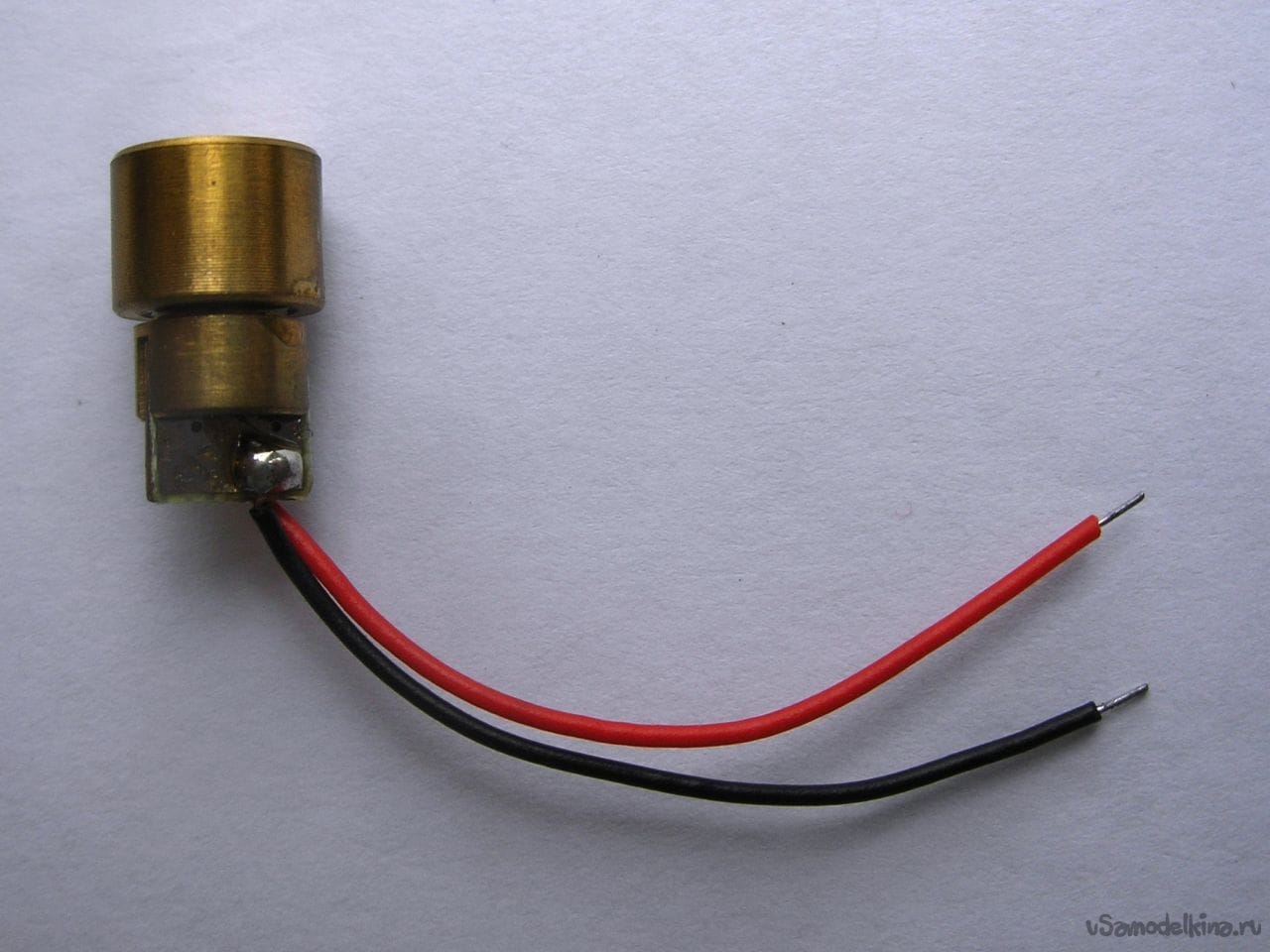

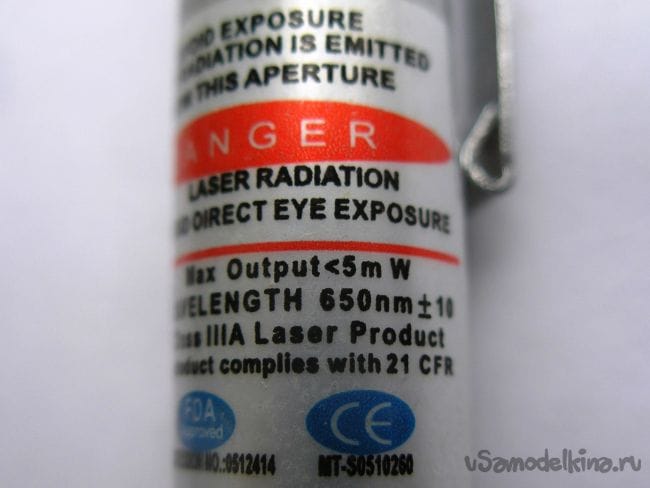

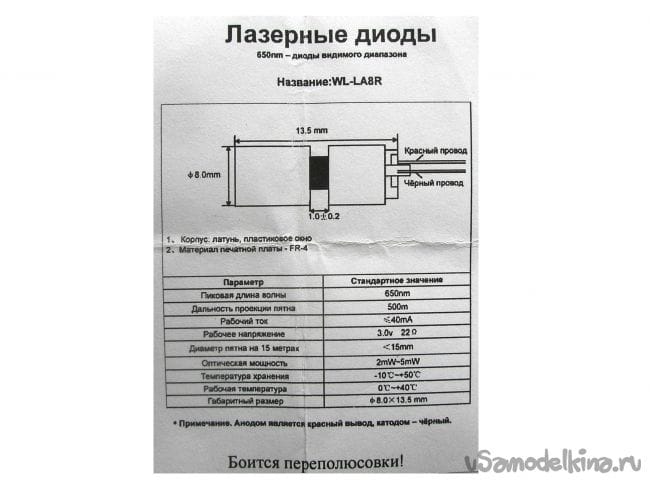

Привет знатоки, давно решил сделать передатчик данных используя обычный лазер на 650 нм (красный):

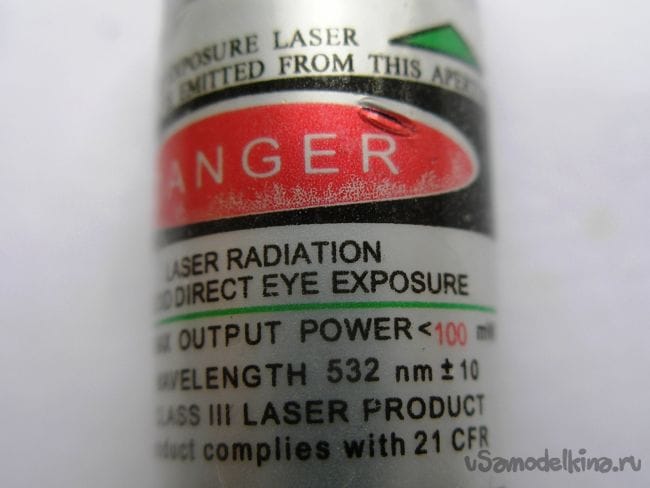

Также имею лазер на 532 нм (зеленый):

Кто из них меньше подвергается помехам не проверял, думаю красный дальше распространяется, хотя и более уязвим к помехам.

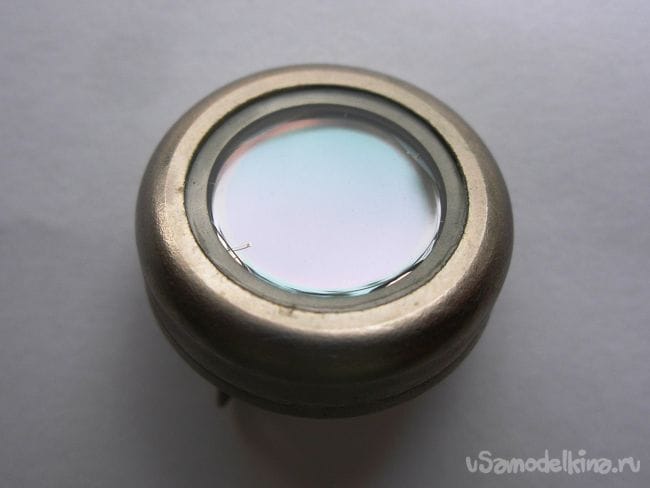

Методом научного тыка проверял отечественные фотодиоды, на ФД-17к хороший по площади, но по спектру не подходит:

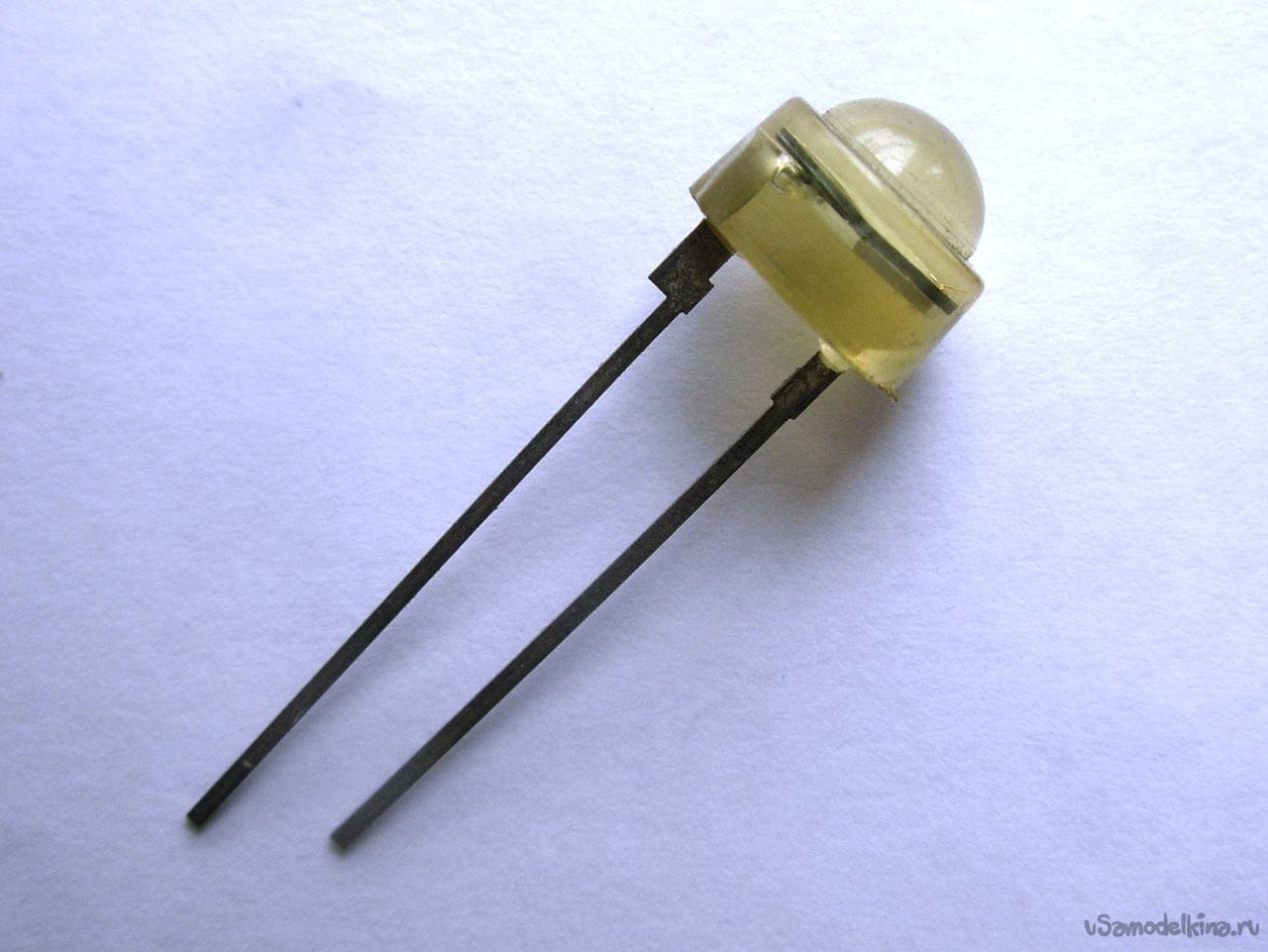

ФД-263 тоже больше воспринимает инфракрасный чем красный или зеленый свет:

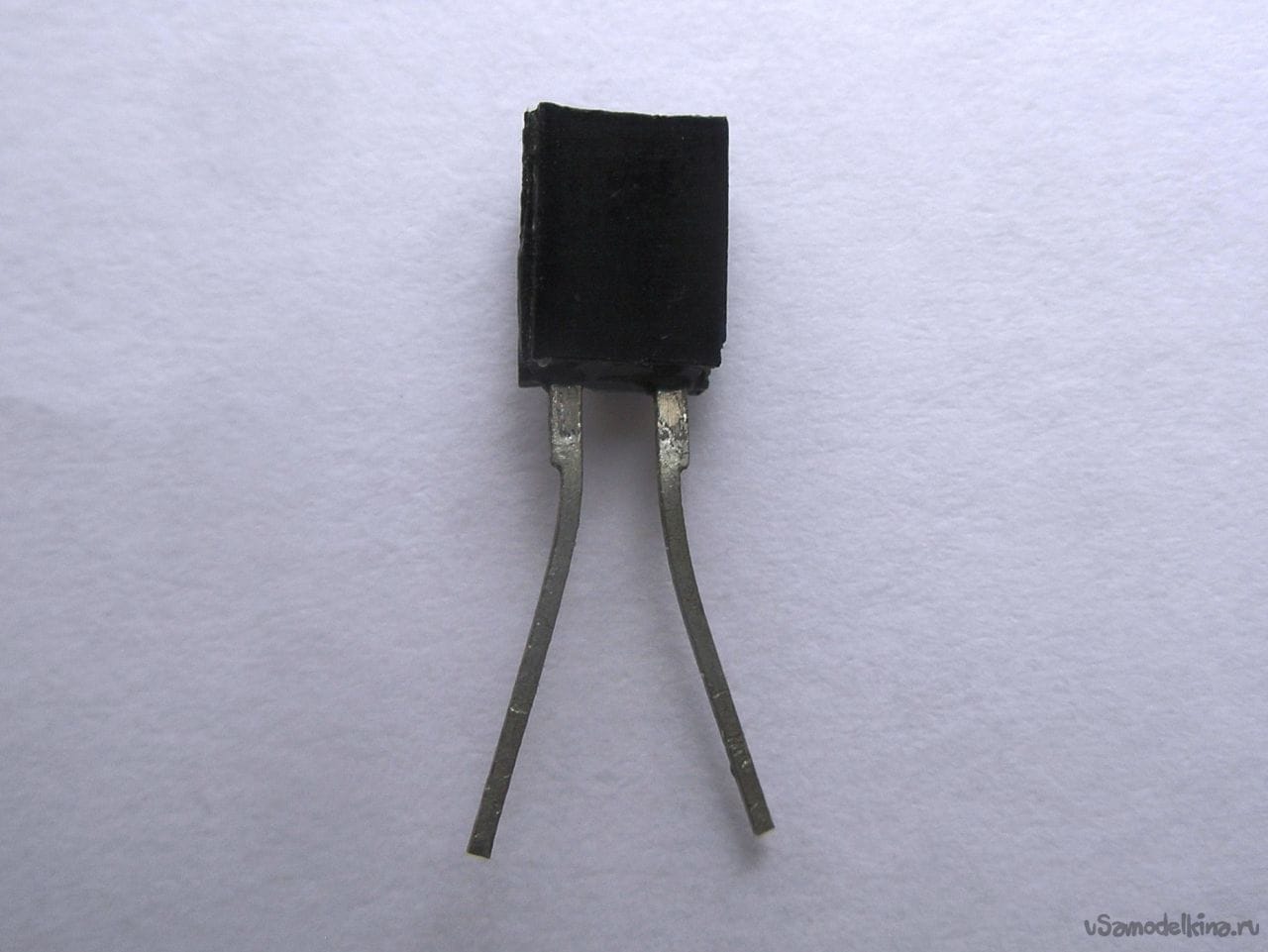

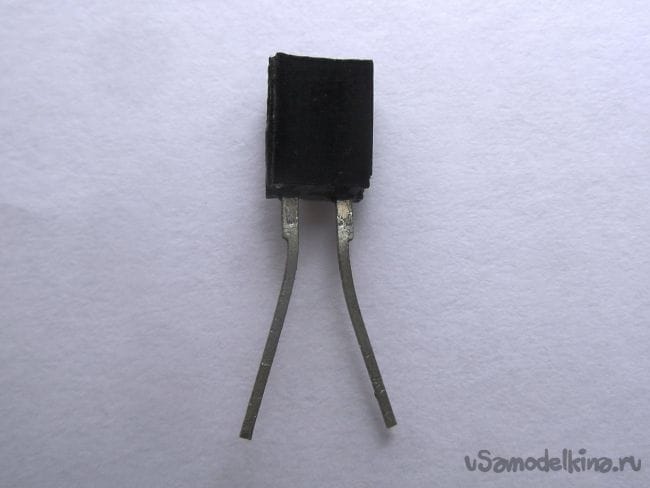

КДФ-101 получше но маленький, слишком широкополосный и тоже пик не тот:


Требуется такой фотодиод :
1) Высокая скорость приема данных;
2) Узкий спектр приема (650 или 532 нм);
3) Высокая чувствительность;
4) Не малая плошадь принимающей поверхности.

   Существуют ли такие "узкоспециализированные" фотодиоды (отдельно для 650 и 532 нм), как называются ?
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

Что такое KV4KC (маркировка на радиоэлементе) и чем его заменить ?

Переделка шуруповерта на li - ion

Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
5 комментариев
  1. Pronin
    Обычные кремниевые фотодиоды имеют мах спектр.чувст. ~ 0,8...0,9 мкм. И они достаточно широкополосны. Красный цвет будет на уровне 0,6 от мах. И они в основном медленные ~ 5...10мкс. Отдельные быстрые есть ФД11К и ФД256
    Для ВОЛС применяют PIN диоды и лавинные. Это специализированные (мал.кристал). И например, в аудиокарте (внешней USB) стоит уже приемник и передатчик (ВОЛС).
    Для отсечки лишнего спектра можно поставить Красный светофильтр перед фотодетектором. Делал охранную сигнализацию для дачника на лазерной указке (красной). Там на растоянии >20м уже сказывается дрожание луча и туман и др.внешние осадки.
    1. Новий Стандарт Автор

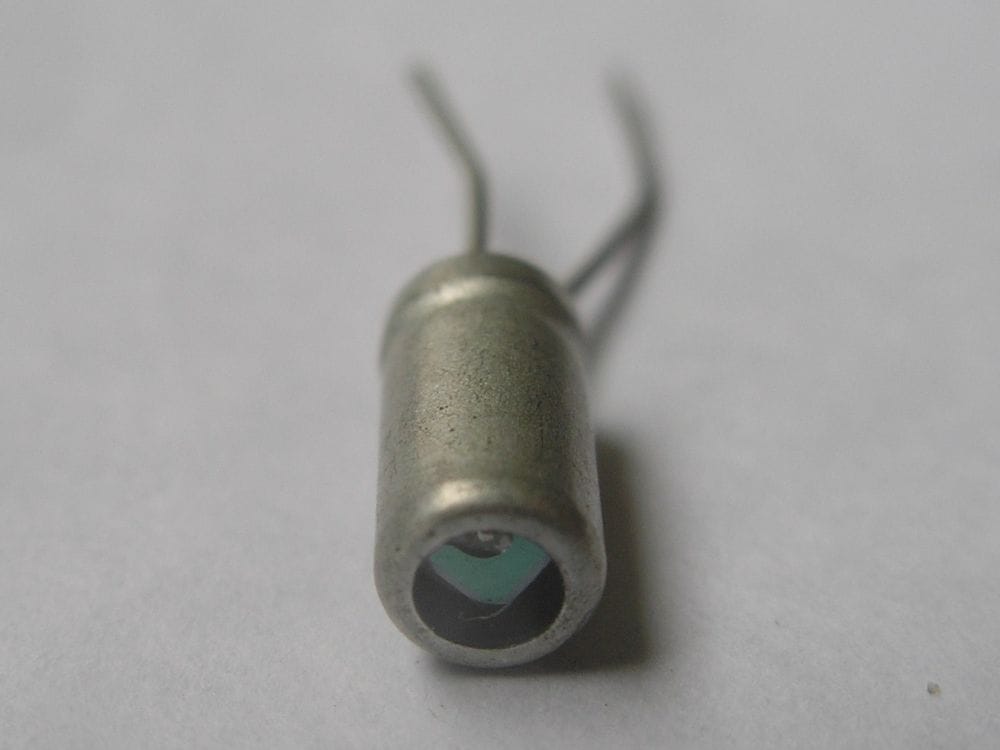

      Спасибо за подсказки ФД256 это кажется этот фотодиод:

      Он маленький, хотя можно фокусировать или несколько поставить. Прочитал что- GaInP преобразует в диапазоне волн длиной от 300 до 670 нм, GaAs — от 500 до 890 нм, а Si — от 650 до 1180 нм. О световых фильтрах тоже думал они и на солнечных панелях стоят:

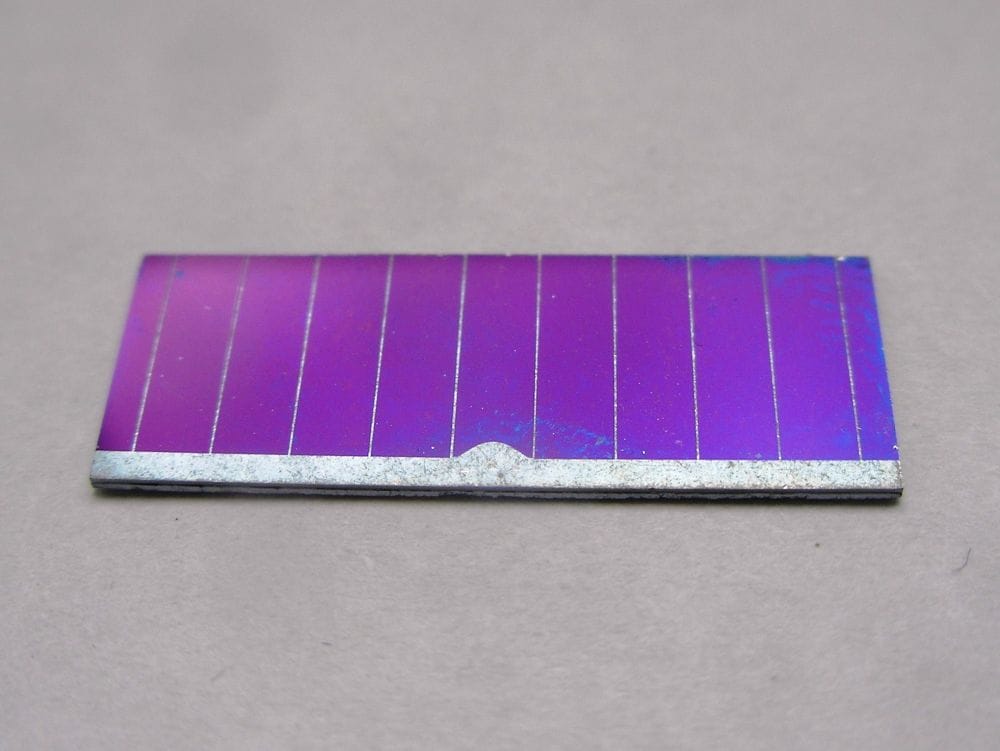

      А если поставить обычную маленькую кремниевую панельку, или здесь тоже скорость меньше?
      Понял квантовую механику - гений
  2. LeoBrynn
    фотодиод или лазер
    Плюнув в чужую душу, следите за ветром…
    1. Новий Стандарт Автор
      Не, ну лазеры у меня есть, я для них специфические фотодиоды ищу на 650 или 532 нм, во мне предлагают ФД-256. Идея в том, чтобы он- фотодиод (или фототранзистор) был узкополосный (чтобы внешний свет максимум не мешал), а еще желательно высокую скорость приема
      Понял квантовую механику - гений
  3. Pronin

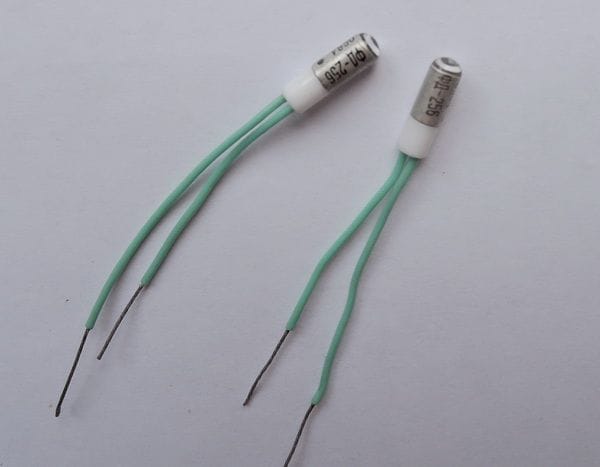

    Этот уже с линзочкой. Маркировка на корпусе
