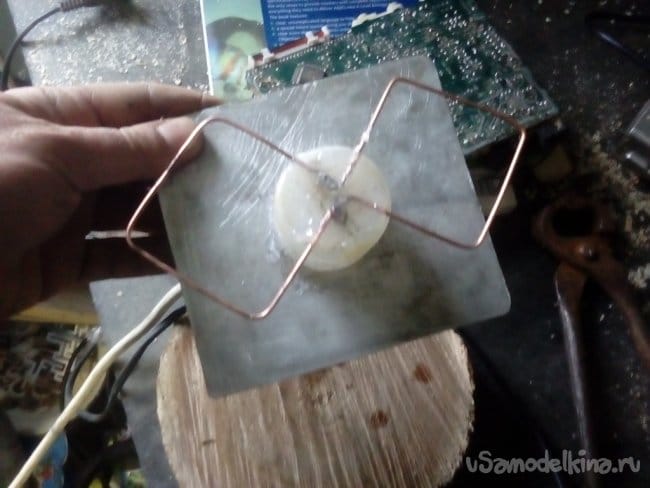

3G антенна не работает...

а если забрать алюминиевий лист то тоже не работает? Может также кабель слишком длинний, надо усилитель возле антени добавить. А еще желательно кабель с добротной оплеткой 99%, они разние бивают 60%, 75 % и тд

Переделал более десятка подобных антенн, и Харченко, и пушки (набор дисков), если нет косяков, типа кабель в обрыве или КЗ в разъёме, работали, с разной степенью эффективности, все. Пытался определить наиболее эффективного оператора в конкретной точке приёма. Выяснил, что разные модемы с разными антеннами и разными операторами работают по разному, но работают! Скорее всего сказывается различие частот работы операторов и антенн.

1. Алюминиевый лист (рефлектор) должен быть длинее антенки (проволочки)
2. Для согласования спуск кабеля должен идти по лучу антенки.
3. Как у вас сделана припайка кабеля к загибам антенки? На фото не видно совсем
4. Сколько метров кабеля у вас идет до модема? И какой кабель (марка)?
5. На какой частоте у вас оператор?
