    Ночник с регулировкой яркости

    сегодня я хочу рассказать вам как собрать ночник используя при этом минимум деталей и сегодня нам понадобится :

    1.Arduino (в моем случае Uno)
    2.Breadboar или как его еще называют беспаечная макетная плата
    3.Светодиод любого цвета на напряжение 3 вольта
    4.Кабель для программирования
    5.Потенциометр
    6.провода-перемычки
    7.Резистор на 220 ом

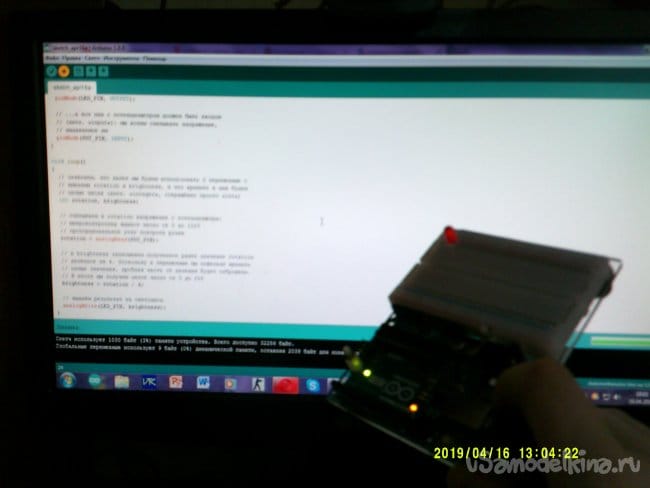

    итак преступим, для начала надо запрограммировать ардуину



    ВОТ СКЕТЧ:

    // даём разумные имена для пинов со светодиодом
    // и потенциометром (англ potentiometer или просто «pot»)
    #define LED_PIN     9
    #define POT_PIN     A0

    void setup()
    {
      // пин со светодиодом — выход, как и раньше...
      pinMode(LED_PIN, OUTPUT);

      // ...а вот пин с потенциометром должен быть входом
      // (англ. «input»): мы хотим считывать напряжение,
      // выдаваемое им
      pinMode(POT_PIN, INPUT);
    }

    void loop()
    {
      // заявляем, что далее мы будем использовать 2 переменные с
      // именами rotation и brightness, и что хранить в них будем
      // целые числа (англ. «integer», сокращённо просто «int»)
      int rotation, brightness;

      // считываем в rotation напряжение с потенциометра:
      // микроконтроллер выдаст число от 0 до 1023
      // пропорциональное углу поворота ручки
      rotation = analogRead(POT_PIN);

      // в brightness записываем полученное ранее значение rotation
      // делённое на 4. Поскольку в переменных мы пожелали хранить
      // целые значения, дробная часть от деления будет отброшена.
      // В итоге мы получим целое число от 0 до 255
      brightness = rotation / 4;

      // выдаём результат на светодиод
      analogWrite(LED_PIN, brightness);
    }


    после нужно все нужно соединить по этой схеме;

    Ночник с регулировкой яркости

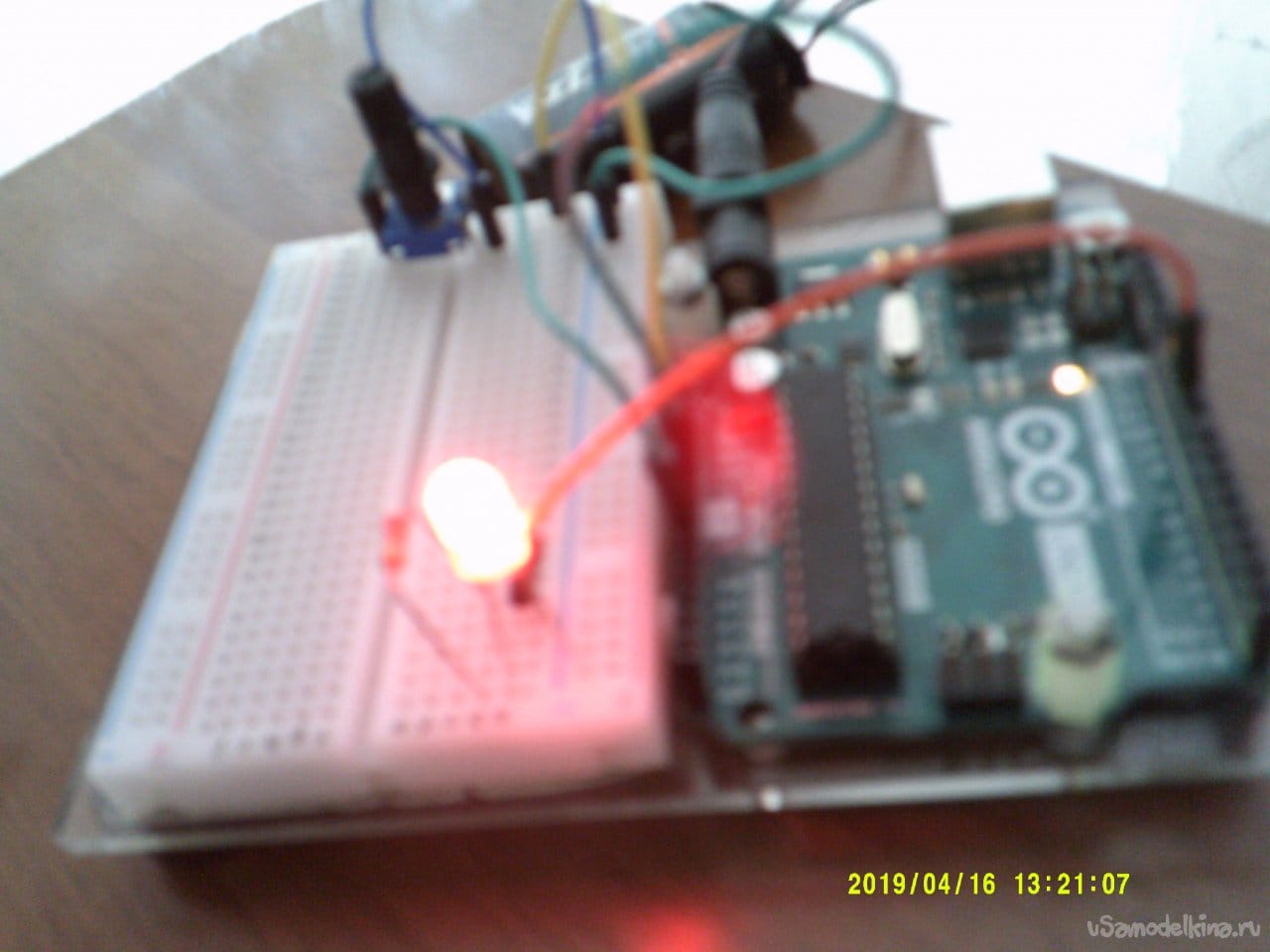

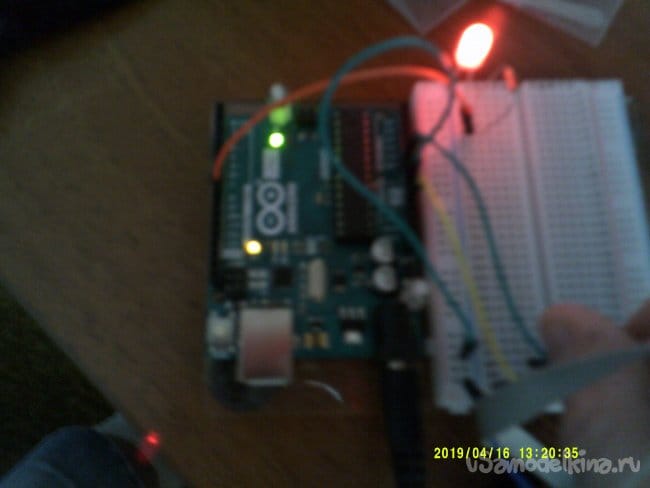

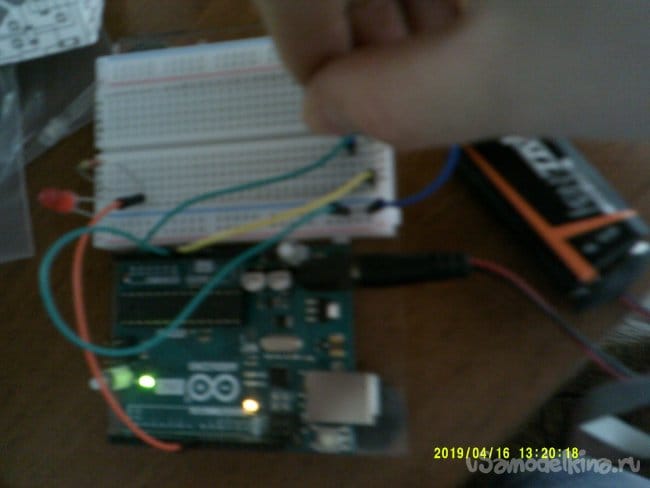

    И ПРИМЕРНО ТАК У МЕНЯ ПОЛУЧИЛОСЬ




    думаю вам понравилась эта статья и предлагаю поучаствовать вам в опросе ниже, а на этом у меня все
    ПОКА
    КОНЕЦ
