    Помогите с подключением Bluetoth модуля к колонкам

    LeoBrynn
    Всем самоделкиным привет!
    Я предам клавиатуру моему сыну, он хочет задать всем вопрос.
    Итак, у меня есть Bluetoth колонка.
    Возникла проблема применения схемы от bluetoth колонки.


    Я пытался найти контакты вывода передаваемого звука на колонку без усиления, для того чтобы подключить к ним компьютерные колонки.
    Мне удалось найти выводы, но у них оказался настолько слабый сигнал, что колонки его не восприняли, но в наушниках был звук, но очень тихий.
    Мне не удалось найти распиновку микросхемы Bluetoth.

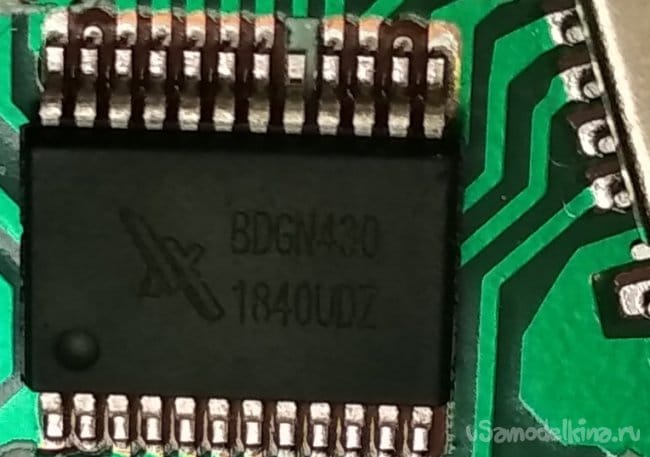

    Хотя её модель видна и она называется : BDGN430 184OUDZ

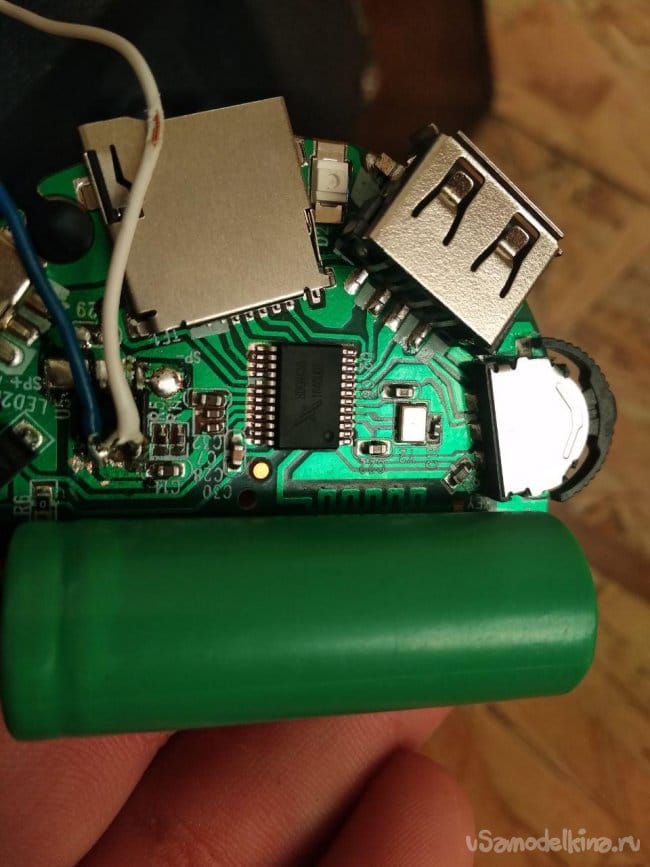

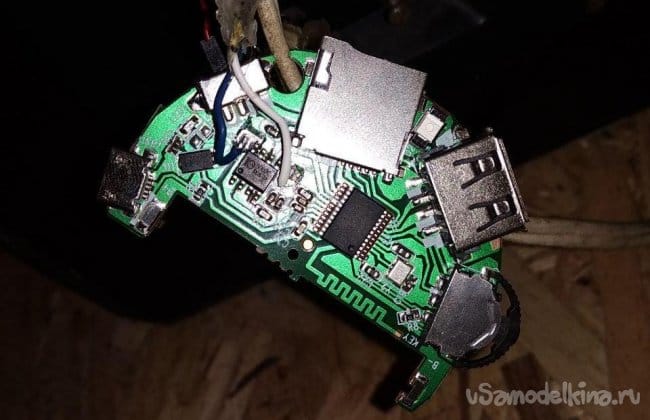

    Вот её фото.

    Заранее всем большое спасибо, это первая попытка написать статью у моего сына.
    6 ответов

    Добавить комментарий

    Иван_Похмельев
    Может быть, колонки дохлые? Если коснуться пальцем их входа, фон есть?
    Иван_Похмельев
    Тогда ошибка в подключении: вход колонки чувствительней наушников, а входное сопротивление выше.
    Иван_Похмельев
    Именно до резистора? То есть, на стороне bluetooth-модуля?
    в наушниках был звук, но очень тихий.
    Наушники подключали непосредственно к Вашей плате? Так они и должны "задушить" сигнал: их сопротивление максимум 32 Ом.
    настолько слабый сигнал, что колонки его не восприняли,
    То есть, вообще не было звука, хотя в наушниках он есть?
    LeoBrynn Автор
    Ребята, я подтверждаю соавторство - просьба комментировать ему.
    Прагматик.
    Mihabin
    Я так и сделал, и там все равно слабый выходной сигнал, а если брать выход с усилителя, то там большие искажения.
    Иван_Похмельев
    Надо не искать на выходе BDGN430, а смотреть на входе усилителя 8002. Причём, не на самой ножке микросхемы, а до резистора, подключённого к выводу 4 ИС, если, конечно, она включена по типовой схеме.
