Трансформатор для электрошокера


Всем привет! Сегодня решил сделать преобразователей электрошокеров и не только шокеров. Для шокера или той же зажигалки нужен высоковольтный трансформатор. Он дает высокое напряжения от аккумулятора 3.7 вольта. Трансформатор делается на каркасе из пластиковых карт, вставляемом в сердечник из феррита.

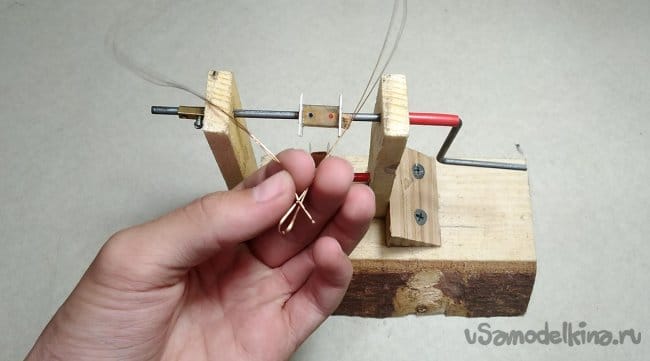

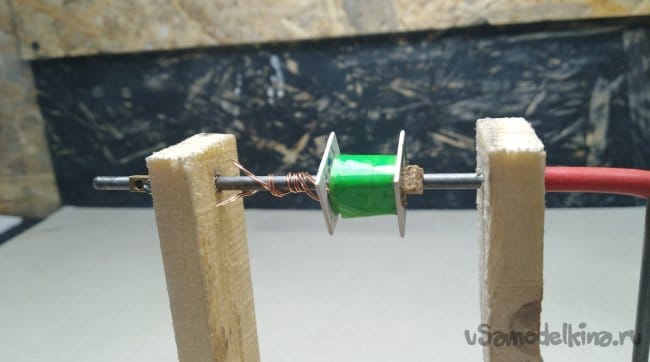

Первичная обмотка содержит обычно 8-10 витков с отводом от середины, то есть, складываю провод в двое позже середина разрезается. Провод желательно использовать в хорошей ласковой изоляции, диаметром 0,2-0,8 мм. Также нужно поставить изоляцию в 2 слоя обычным прозрачным скотчем или специальным каптоновым.

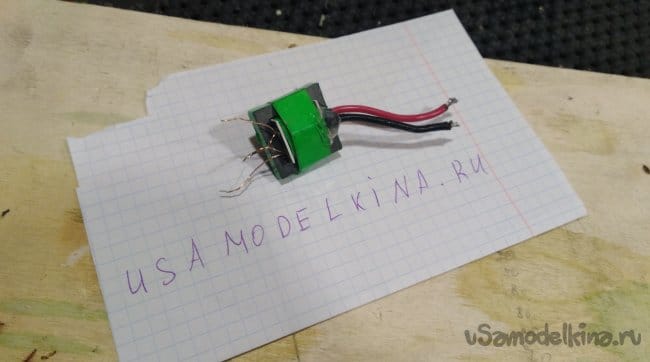

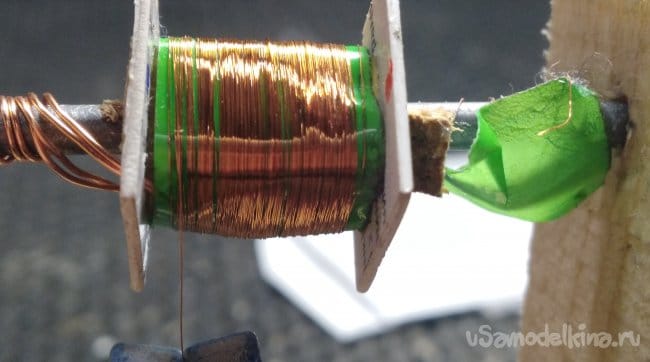

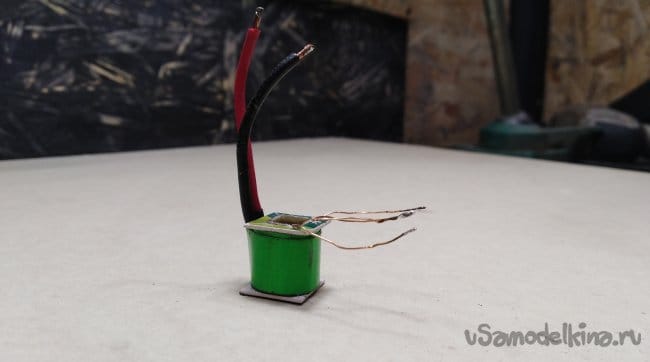

Вторичная обмотка - высоковольтная, содержит 400-1000 витков провода диаметром 0,05 - 0,1 мм. Если шокер работает через умножитель из диодов и конденсаторов, то витков нужно побольше. При намотке высоковольтной обмотки необходимо через каждые слой укладывать слоями тонким прозрачным скотчем. После намотки катушки вставляем ее в ферритовый сердечник.

При монтаже схемы преобразователя электрошокера необходимо соблюдать полярность фаз обмоток трансформатора, так называемый начало и конец обмоток.

Подробная информация в видео!
